8W-15 GROUND DISTRIBUTION

Component

Page

Assembly-Heated Seat-Left . . . . . . . . . . . . . . 8W-15-11
Assembly-Heated Seat-Right . . . . . . . . . . . . . 8W-15-11
Assembly-Natural Vacuum Leak Detection . . . . 8W-15-12
Assembly-Shift Lever . . . . . . . . . . . . . . . . . . . 8W-15-11

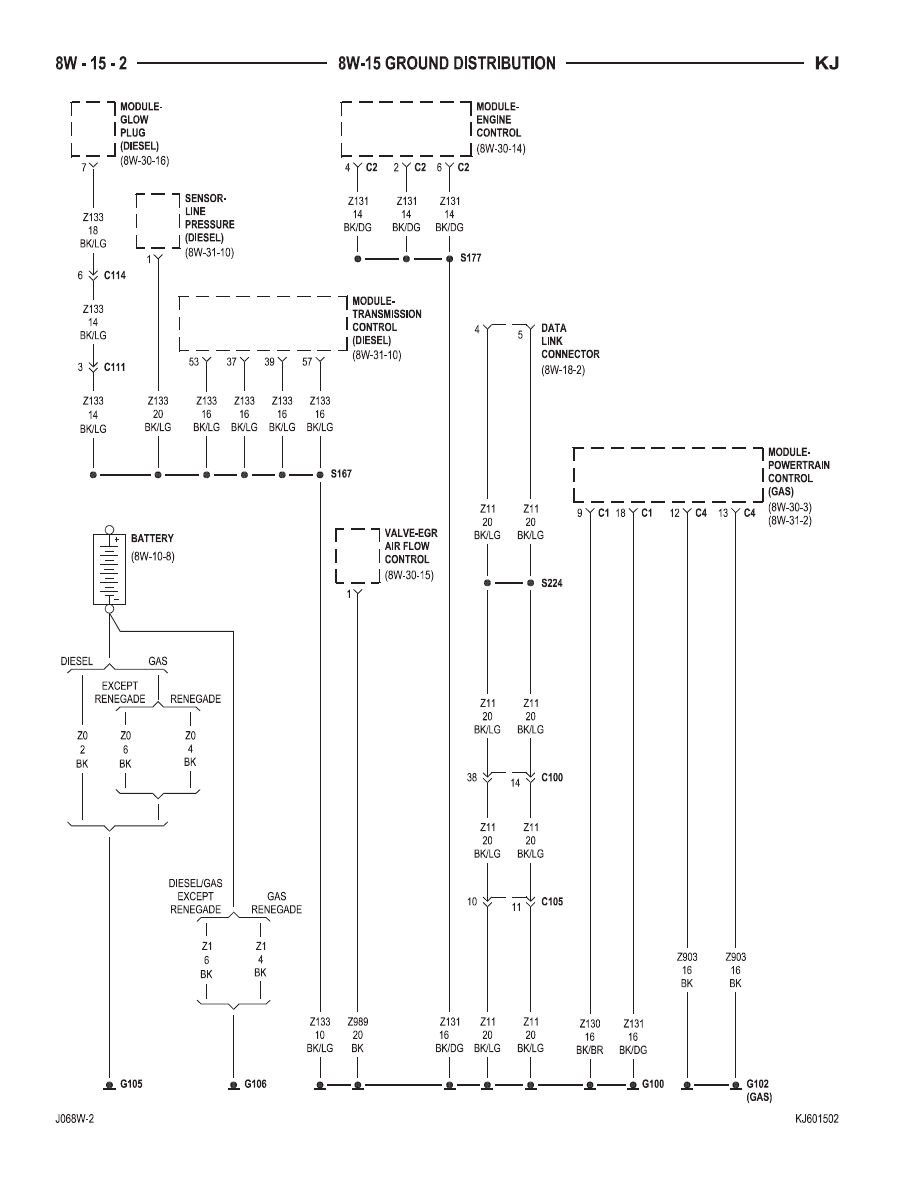

Battery . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-2
Choke-Radio . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-11
Cluster . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-9
Clutch-A/C Compressor . . . . . . . . . . . . . . . . . . 8W-15-6
Control-A/C-Heater . . . . . . . . . . . . . . . . . . . 8W-15-7, 9
Data Link Connector . . . . . . . . . . . . . . . . . . . . 8W-15-2
G100 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-2
G102 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-2
G103 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-6
G105 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-2
G106 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-2
G110 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-4
G111 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-3, 5
G112 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-4
G200 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-7
G202 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-8, 9
G300 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-10
G301 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-11
G302 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-10
G303 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-12
G304 . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-12, 13
G350 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-12
Generator . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-5
Heater-Cabin . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-6
Heater-Fuel . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-6

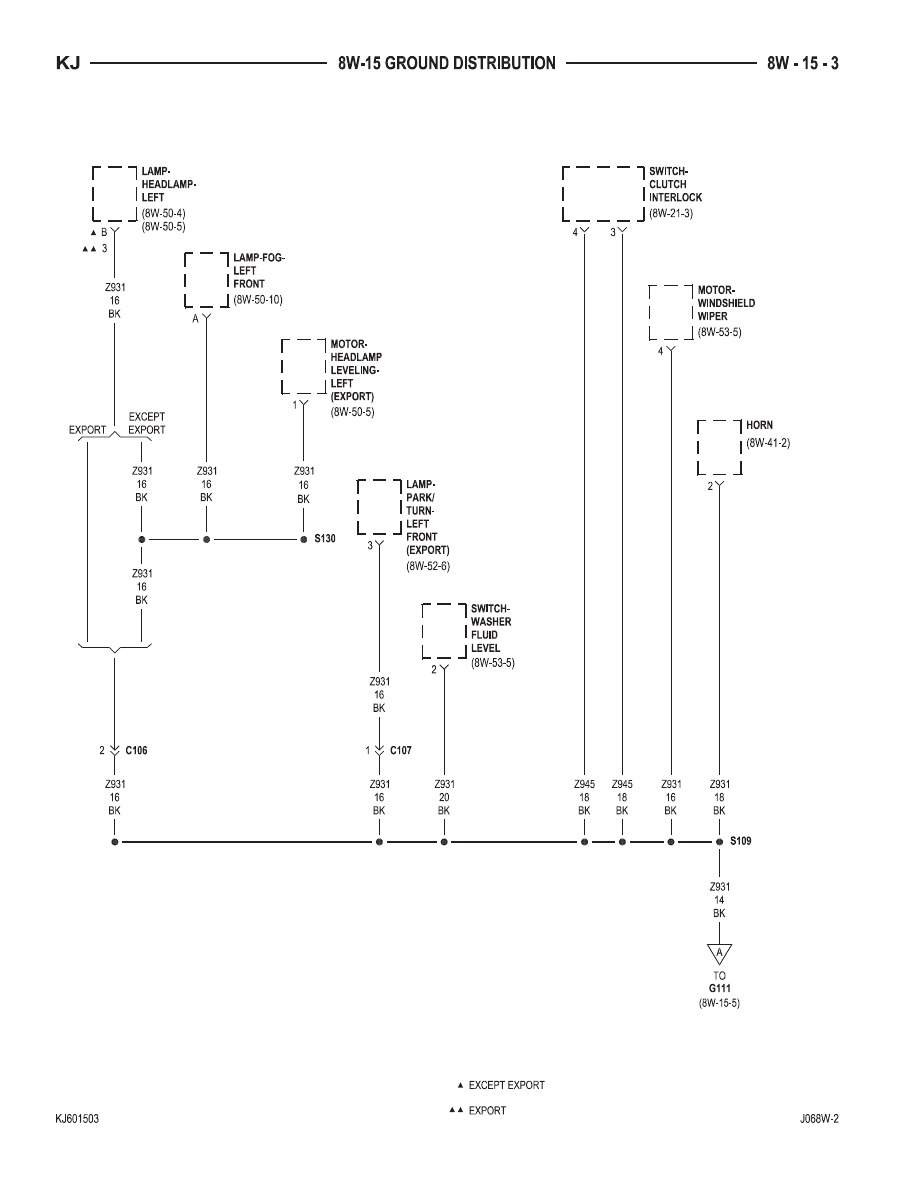

Horn . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-3

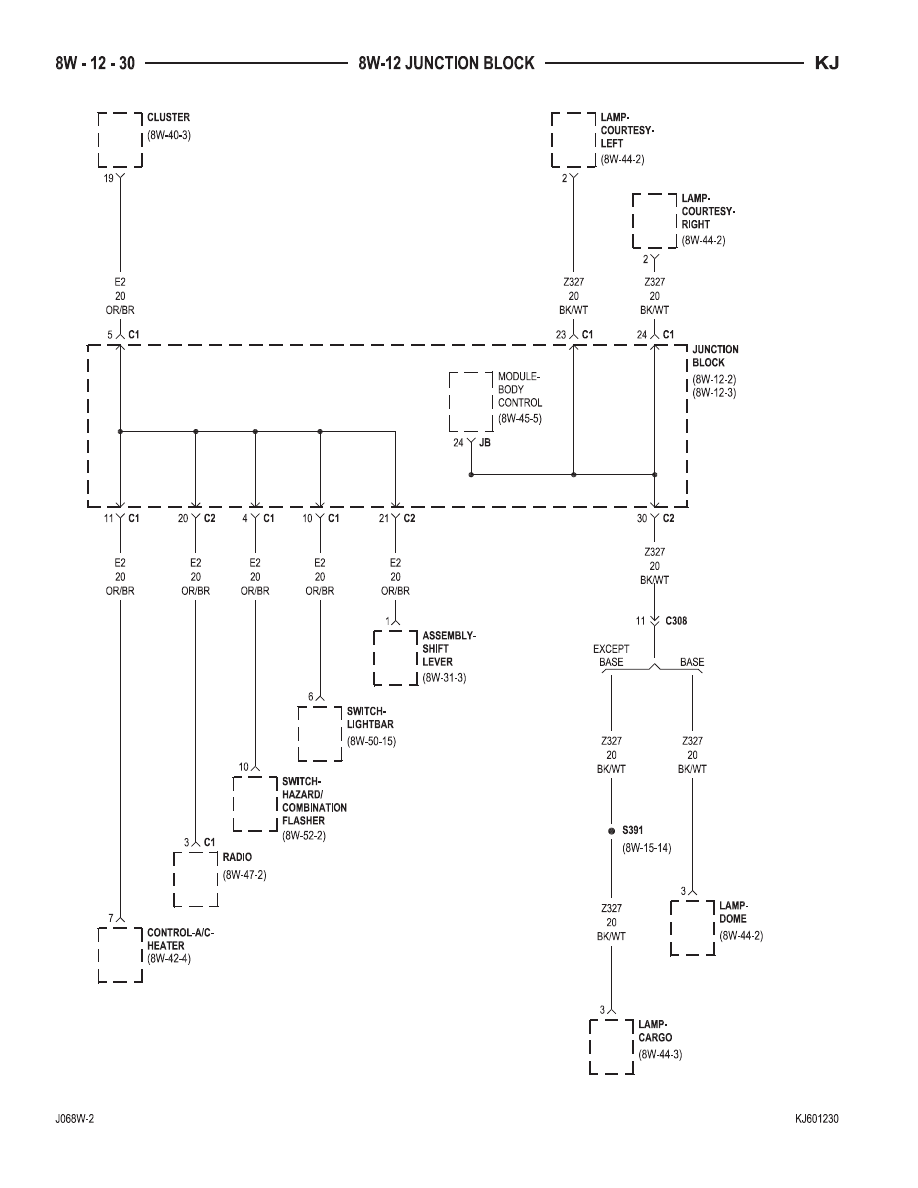

Junction Block . . . . . . . . . . . . . . . . . . . . . 8W-15-8, 14
Lamp-Cargo . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-14
Lamp-Courtesy-Left . . . . . . . . . . . . . . . . . . . 8W-15-14
Lamp-Courtesy-Right . . . . . . . . . . . . . . . . . . 8W-15-14
Lamp-Dome . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-14
Lamp-Fog-Left Front . . . . . . . . . . . . . . . . . . . . 8W-15-3
Lamp-Fog-Right Front . . . . . . . . . . . . . . . . . . 8W-15-5
Lamp-Headlamp-Left . . . . . . . . . . . . . . . . . . . 8W-15-3
Lamp-Headlamp-Right . . . . . . . . . . . . . . . . . . 8W-15-5
Lamp-High Mounted Stop . . . . . . . . . . . . . . . 8W-15-12
Lamp-License Plate . . . . . . . . . . . . . . . . . 8W-15-12, 13
Lamp-Lightbar-No. 1 . . . . . . . . . . . . . . . . . . . . 8W-15-7
Lamp-Lightbar-No. 2 . . . . . . . . . . . . . . . . . . . . 8W-15-7
Lamp-Lightbar-No. 3 . . . . . . . . . . . . . . . . . . . . 8W-15-7
Lamp-Lightbar-No. 4 . . . . . . . . . . . . . . . . . . . . 8W-15-7
Lamp-Park/Turn-Left Front . . . . . . . . . . . . . . . 8W-15-3
Lamp-Park/Turn-Right Front . . . . . . . . . . . . . . 8W-15-5
Lamp-Reading-Front . . . . . . . . . . . . . . . . . . . 8W-15-14
Lamp-Tail/Stop/Turn-Left . . . . . . . . . . . . . . . . 8W-15-13
Lamp-Tail/Stop/Turn-Right . . . . . . . . . . . . . . . 8W-15-13
Latch-Door Lock Motor/Ajar Switch-Front Left . 8W-15-10
Latch-Door Lock Motor/Ajar Switch-Front

Right . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-10

Latch-Door Lock Motor/Ajar Switch-Rear Left . 8W-15-10
Latch-Door Lock Motor/Ajar Switch-Rear

Right . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-10

Liftgate Glass . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-12
Mirror-Inside Rearview . . . . . . . . . . . . . . . . . 8W-15-12
Mirror-Outside Rearview-Driver . . . . . . . . . . . 8W-15-10
Mirror-Outside Rearview-Passenger . . . . . . . . 8W-15-10
Module-Antilock Brakes . . . . . . . . . . . . . . . . . 8W-15-4
Module-Body Control . . . . . . . . . . . . . . . . . 8W-15-8, 14
Module-Electronic Overhead . . . . . . . . . . . . . . 8W-15-12
Module-Engine Control . . . . . . . . . . . . . . . . . . 8W-15-2

Component

Page

Module-Fuel Pump . . . . . . . . . . . . . . . . . . . . 8W-15-12
Module-Glow Plug . . . . . . . . . . . . . . . . . . . . . 8W-15-2
Module-Hands Free . . . . . . . . . . . . . . . . . . . . 8W-15-11
Module-Heated Seat . . . . . . . . . . . . . . . . . . . 8W-15-11
Module-Intrusion Transceiver . . . . . . . . . . . . . . 8W-15-9
Module-Occupant Classification . . . . . . . . . . . 8W-15-11
Module-Occupant Restraint Controller . . . . . . . 8W-15-11
Module-Powertrain Control . . . . . . . . . . . . . . . 8W-15-2
Module-Sentry Key Remote Entry . . . . . . . . . . 8W-15-8
Module-Transmission Control . . . . . . . . . . . . . . 8W-15-2
Motor-Flip-Up Glass Release . . . . . . . . . . . . . 8W-15-12
Motor-Headlamp Leveling-Left . . . . . . . . . . . . . 8W-15-3
Motor-Headlamp Leveling-Right . . . . . . . . . . . . 8W-15-5
Motor-Radiator Fan . . . . . . . . . . . . . . . . . . . . 8W-15-4
Motor-Rear Window Wiper . . . . . . . . . . . . . . . 8W-15-12
Motor-Sunroof . . . . . . . . . . . . . . . . . . . . . 8W-15-11, 12
Motor-Windshield Wiper . . . . . . . . . . . . . . . . . 8W-15-3
Power Distribution Center . . . . . . . . . . . . . . . . 8W-15-5
Power Outlet-Instrument Panel . . . . . . . . . . . . 8W-15-8
Power Outlet-Rear . . . . . . . . . . . . . . . . . . . . 8W-15-13
Radio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-7
Relay-Blower Motor . . . . . . . . . . . . . . . . . . . . 8W-15-5
Relay-Park Lamp . . . . . . . . . . . . . . . . . . . . . . 8W-15-8
Relay-Trailer Tow . . . . . . . . . . . . . . . . . . . . . 8W-15-13
Relay-Trailer Tow Brake Lamp . . . . . . . . . . . . 8W-15-13
Relay-Trailer Tow-Left . . . . . . . . . . . . . . . . . . 8W-15-13
Relay-Trailer Tow-Right . . . . . . . . . . . . . . . . . 8W-15-13
Relay-Transmission Control . . . . . . . . . . . . . . . 8W-15-5
Sensor-Engine Coolant Level . . . . . . . . . . . . . . 8W-15-6
Sensor-Line Pressure . . . . . . . . . . . . . . . . . . . 8W-15-2
Sensor-Oxygen-Left Front . . . . . . . . . . . . . . . . 8W-15-6
Sensor-Oxygen-Left Rear . . . . . . . . . . . . . . . . . 8W-15-6
Sensor-Oxygen-Right Front . . . . . . . . . . . . . . . 8W-15-6
Sensor-Oxygen-Right Rear . . . . . . . . . . . . . . . . 8W-15-6
Sensor-Steering Angle . . . . . . . . . . . . . . . . . . . 8W-15-9
Servo-Speed Control . . . . . . . . . . . . . . . . . . . . 8W-15-4
Siren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-5
Speaker-Left Front Door . . . . . . . . . . . . . . . . . 8W-15-7
Speaker-Right Front Door . . . . . . . . . . . . . . . . 8W-15-7
Switch-A/C-Low Pressure . . . . . . . . . . . . . . . 8W-15-4, 5
Switch-Clutch Interlock . . . . . . . . . . . . . . . . . . 8W-15-3
Switch-ESP . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-9
Switch-Flip-Up Glass Ajar . . . . . . . . . . . . . . . 8W-15-12
Switch-Hazard/Combination Flasher . . . . . . . . . 8W-15-8
Switch-Headlamp Leveling . . . . . . . . . . . . . . . 8W-15-9
Switch-Heated Seat-Driver . . . . . . . . . . . . . . . 8W-15-11
Switch-Heated Seat-Passenger . . . . . . . . . . . . 8W-15-11
Switch-Hood Ajar . . . . . . . . . . . . . . . . . . . . . . 8W-15-5
Switch-Ignition . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-9
Switch-Lightbar . . . . . . . . . . . . . . . . . . . . . . . 8W-15-8
Switch-Mirror . . . . . . . . . . . . . . . . . . . . . . . . 8W-15-10
Switch-Multifunction . . . . . . . . . . . . . . . . . . . . 8W-15-9
Switch-Power Window-Master . . . . . . . . . . . . 8W-15-11
Switch-Red Brake Warning Indicator . . . . . . . . 8W-15-5
Switch-Seat-Driver . . . . . . . . . . . . . . . . . . . . 8W-15-11
Switch-Seat-Passenger . . . . . . . . . . . . . . . . . . 8W-15-11
Switch-Stop Lamp . . . . . . . . . . . . . . . . . . . . . 8W-15-8
Switch-Washer Fluid Level . . . . . . . . . . . . . . . 8W-15-3
Transponder-Tire Pressure-Left Front . . . . . . . . 8W-15-4
Transponder-Tire Pressure-Right Front . . . . . . . 8W-15-4
Transponder-Tire Pressure-Right Rear . . . . . . . 8W-15-13
Valve-EGR Air Flow Control . . . . . . . . . . . . . . 8W-15-2
Wiring-Trailer Tow . . . . . . . . . . . . . . . . . . . . 8W-15-13

KJ

8W-15 GROUND DISTRIBUTION

8W - 15 - 1
