When Monitored:
With the ignition on.

•

Set Condition:
The Hands Free Module detects a fault in any of the microphone circuits.

Possible Causes

(X712) MICROPHONE 1 IN (+) CIRCUIT OPEN

(X722) MICROPHONE 2 IN (+) CIRCUIT OPEN

(X792) MICROPHONE IN (-) CIRCUIT OPEN

(X712) (X722) (X792) MICROPHONE CIRCUITS SHORTED TO GROUND

(X712) (X722) (X792) MICROPHONE CIRCUITS SHORTED TO VOLTAGE

(X712) (X722) (X792) MICROPHONE CIRCUITS SHORTED TOGETHER

AUTOMATIC DAY/NIGHT MIRROR

HANDS FREE MODULE

Diagnostic Test

1.

CHECK FOR ACTIVE DTC

Turn the ignition on.

With the scan tool, read and record the HFM DTC’s and then erase the DTC’s.

Attempt to make a phone call with the system.

With the scan tool, read the HFM DTC’s.

Did this DTC reset?

Yes

>> Go To 2

No

>> The condition that set this DTC is no longer present. Using the wiring diagram/schematic as a guide,

inspect the wiring for chafed, pierced, pinched, and partially broken wires and the wiring harness con-
nectors for broken, bent, pushed out, and corroded terminals.

2.

(X712) MICROPHONE 1 IN (+) CIRCUIT OPEN

Turn the ignition off.

Disconnect the Hands Free Module C1 harness connector.

Disconnect the Automatic Day/Night Mirror C2 harness connector.

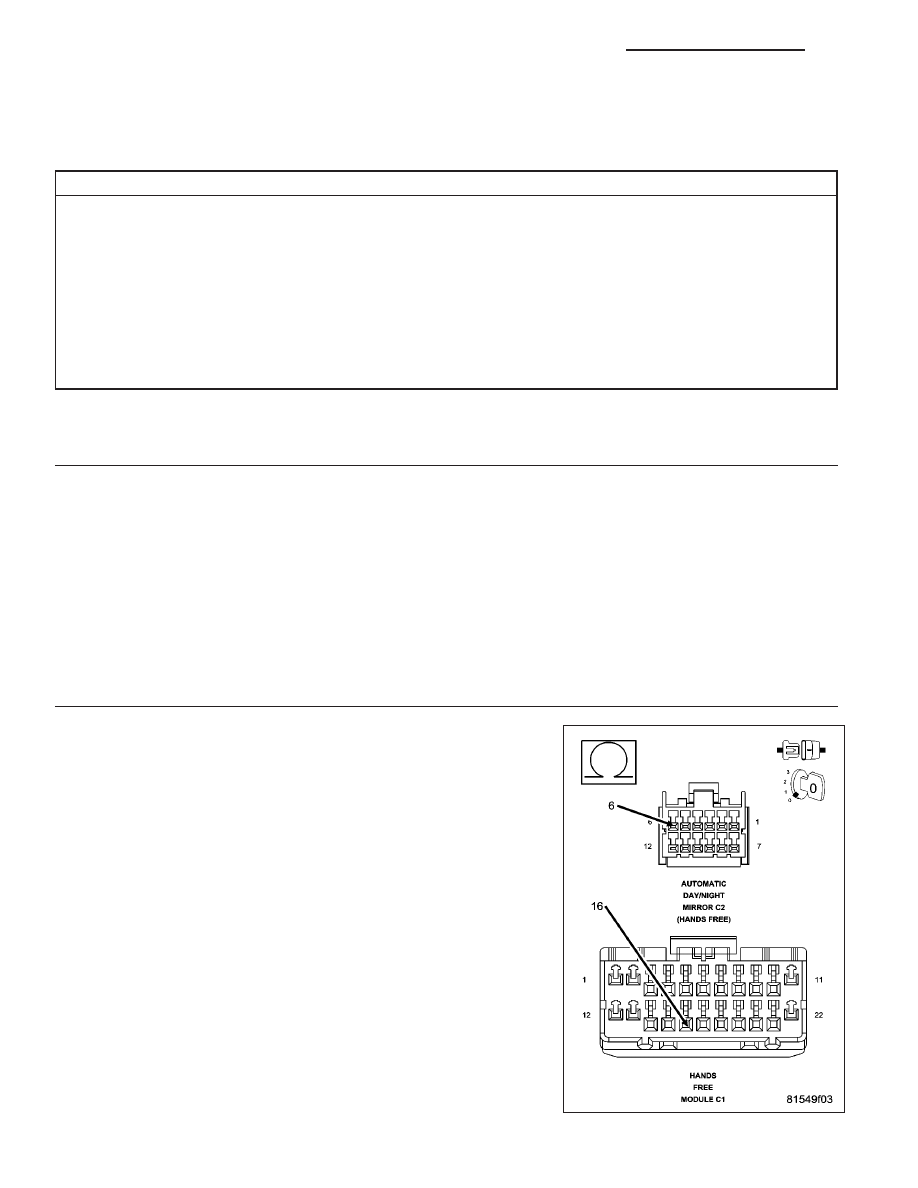

Measure the resistance of the (X712) Microphone 1 IN (+) circuit
between the HFM connector and the Automatic Day/Night Mirror con-
nector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 3

No

>> Repair the (X712) Microphone 1 IN (+) circuit for an open.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL MODULES

-

STANDARD PROCEDURE).

8T - 10

NAVIGATION/TELECOMMUNICATION - ELECTRICAL DIAGNOSTICS

KJ

3.

(X722) MICROPHONE 2 IN (+) CIRCUIT OPEN

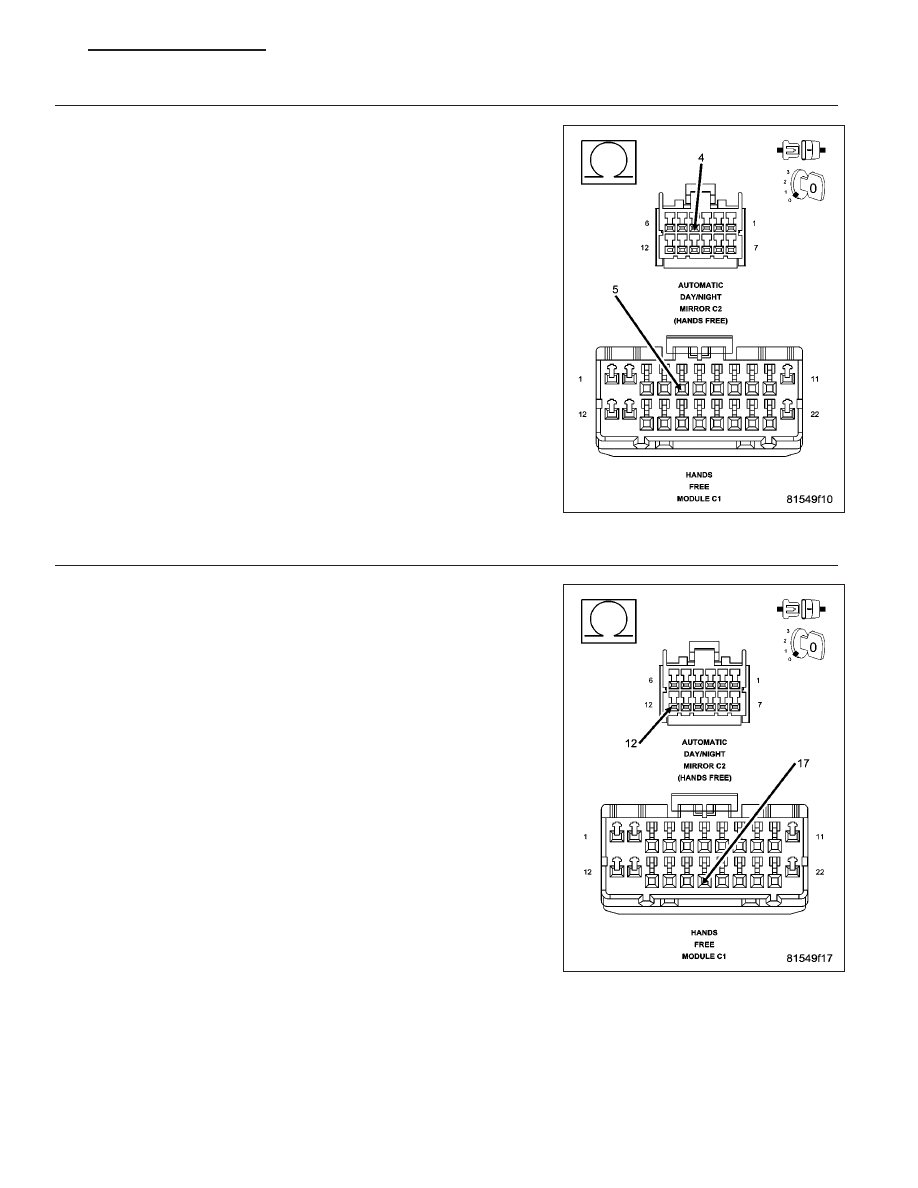

Measure the resistance of the (X722) Microphone 2 IN (+) circuit
between the HFM connector and the Automatic Day/Night Mirror con-
nector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 4

No

>> Repair the (X722) Microphone 2 IN (+) circuit for an open.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL MODULES

-

STANDARD PROCEDURE).

4.

(X792) MICROPHONE IN (-) CIRCUIT OPEN

Measure the resistance of the (X792) Microphone IN (-) circuit between
the HFM connector and the Automatic Day/Night Mirror connector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 5

No

>> Repair the (X792) Microphone IN (-) circuit for an open.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL MODULES

-

STANDARD PROCEDURE).

KJ

NAVIGATION/TELECOMMUNICATION - ELECTRICAL DIAGNOSTICS

8T - 11

5.

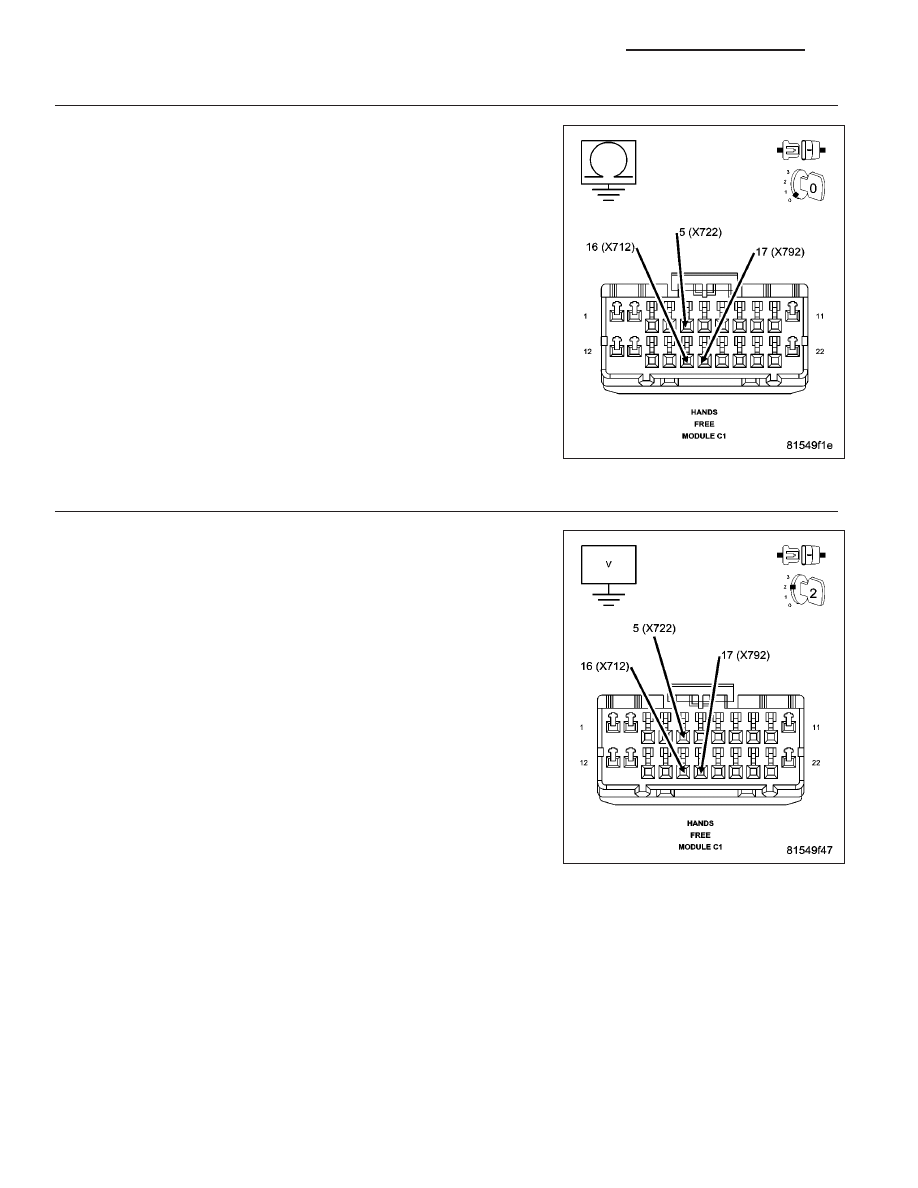

(X712) (X722) (X792) MICROPHONE CIRCUITS SHORTED TO GROUND

Measure the resistance between ground and each (X712) (X722)
(X792) Microphone circuit.

Is the resistance below 100.0 ohms?

Yes

>> Repair the Microphone circuit that measured below 100.0

ohms for short to ground.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL MODULES

-

STANDARD PROCEDURE).

No

>> Go To 6

6.

(X712) (X722) (X792) MICROPHONE CIRCUITS SHORTED TO VOLTAGE

Turn the ignition on.

Measure the voltage of each (X712) (X722) (X792) Microphone circuit.

Is the voltage above 1.0 volt?

Yes

>> Repair the Microphone circuit that measured above 1.0 volt

for short to voltage.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL MODULES

-

STANDARD PROCEDURE).

No

>> Go To 7

8T - 12

NAVIGATION/TELECOMMUNICATION - ELECTRICAL DIAGNOSTICS

KJ

7.

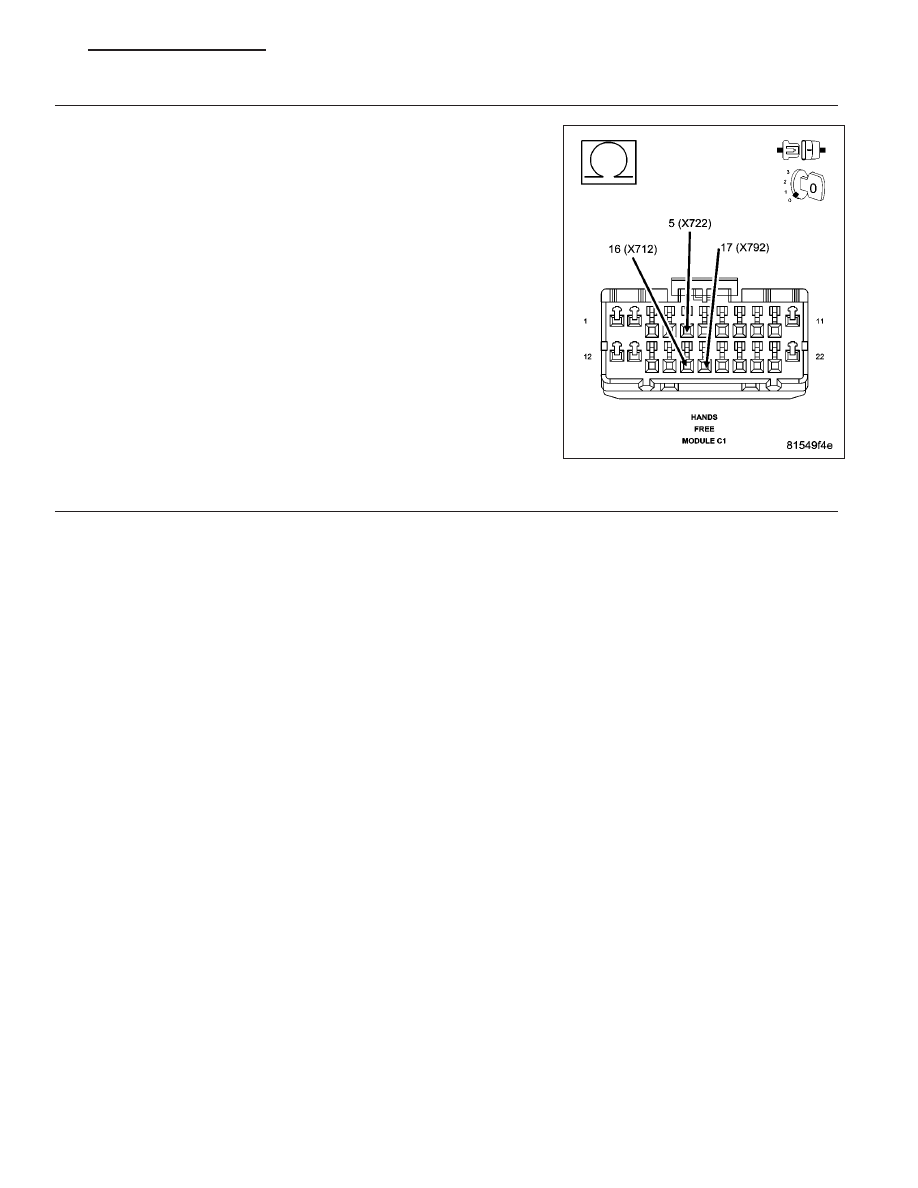

(X712) (X722) (X792) MICROPHONE CIRCUITS SHORTED TOGETHER

Turn the ignition off.

Measure the resistance between each (X712) (X722) (X792) Micro-
phone circuit.

Is the resistance below 100.0 ohms?

Yes

>> Repair the Microphone circuit that measured below 100.0

ohms for a short together.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL MODULES

-

STANDARD PROCEDURE).

No

>> Go To 8

8.

AUTOMATIC DAY/NIGHT MIRROR

Replace the Automatic Day/Night Mirror in accordance with the service information.

Cycle the ignition switch from off to on at least 5 times, leaving the ignition on for a minimum of 90 seconds per
cycle.

Attempt to make a phone call with the system.

With the scan tool, read the HFM DTC’s.

Did this DTC reset?

Yes

>> Inspect the wiring and connectors for damage or shorted circuits. If ok, replace and program the Hands

Free Module in accordance with the service information.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE).

No

>> Repair is complete.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE).
