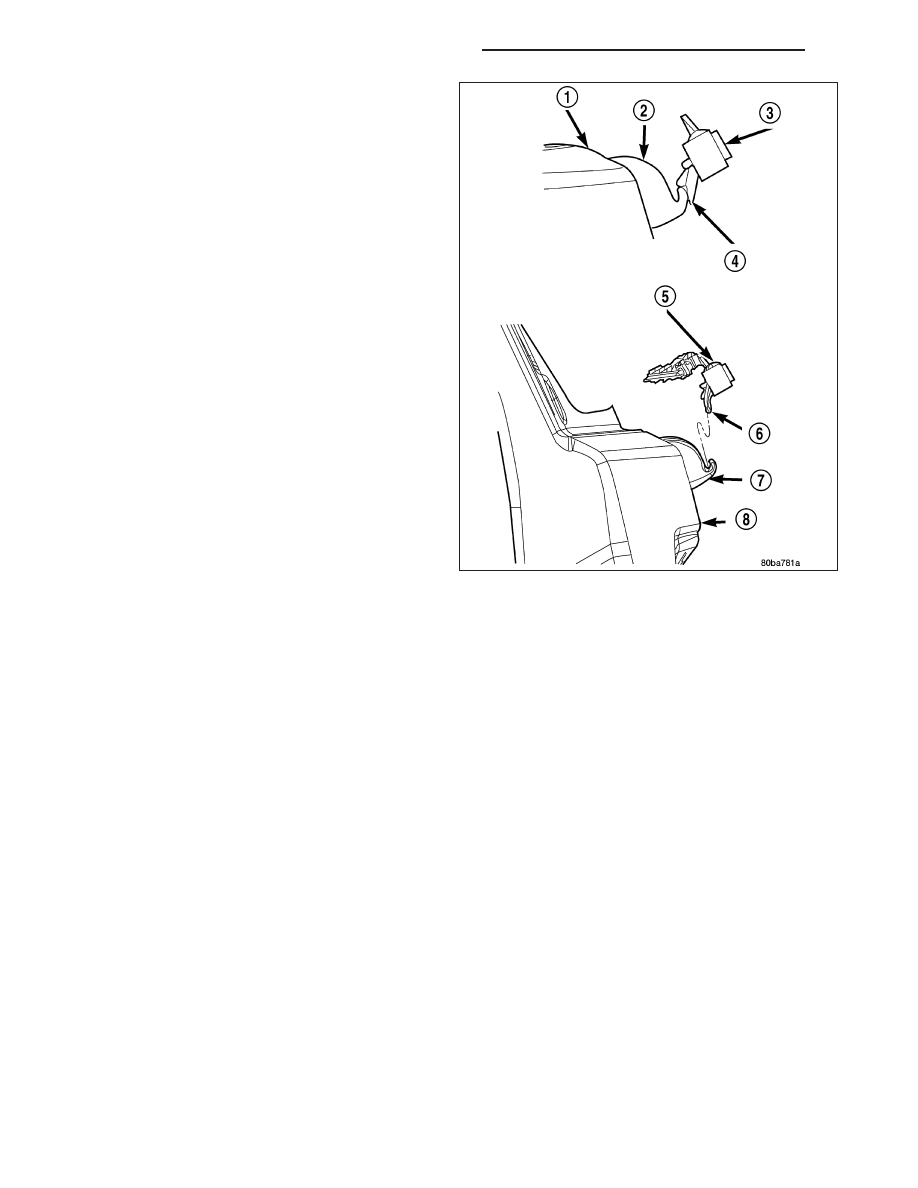

1. The rear wiper arm (3) must be indexed to the

motor output shaft with the rear wiper motor in the
park position to be properly installed. Place the
wiper arm onto the tailgate (1) with the wiper arm
support positioned on the park ramp (2) and the
tapered mounting hole on the pivot end of the arm
positioned over the rear wiper motor output shaft.

2. Position the tab on the back of the rear wiper arm

support on the tailgate park ramp in the Installation
Position (4).

3. With the wiper arm in the Installation Position, push

the tapered mounting hole on the pivot end of the
wiper arm down over the rear wiper motor output
shaft.

4. Install and tighten the nut that secures the rear

wiper arm to the rear wiper motor output shaft.
Tighten the nut to 18 N·m (13 ft. lbs.).

5. Close the rear wiper arm pivot cover.

6. Lift the rear wiper arm (5) support away from the

park ramp (7), then place the wiper arm support in
the park ramp on the tailgate (8) in the Park Posi-
tion (6).

8R - 60

WIPERS/WASHERS - SERVICE INFORMATION

KJ

WIPER ARM PARK RAMP

REMOVAL

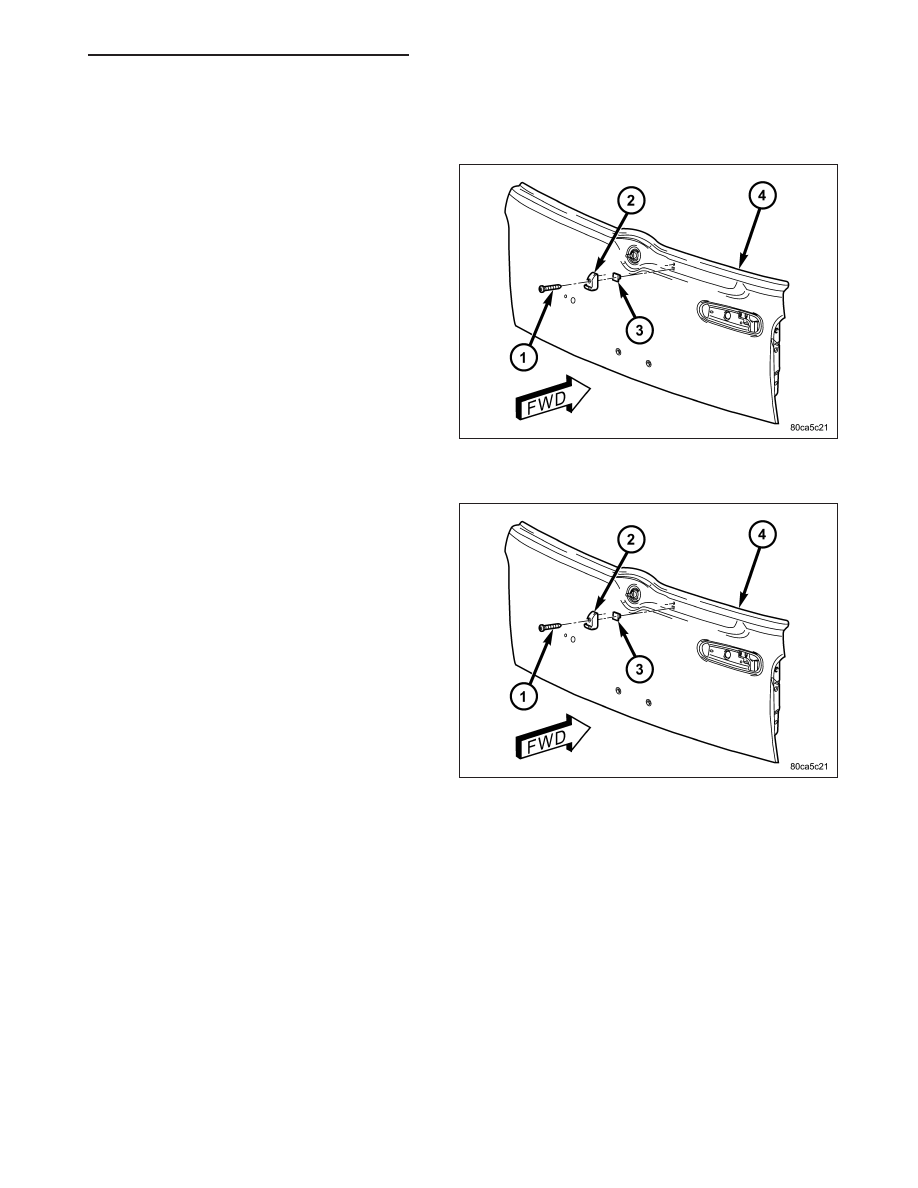

1. Disengage the rear wiper arm support from the

wiper arm park ramp on the right side of the tail-
gate just below the rear flip-up glass.

2. Lift the wiper arm and blade away from the tailgate

until the wiper arm hinge is in its over-center posi-
tion.

3. Remove the screw (1) that secures the wiper arm

park ramp (2) to the tailgate outer panel (4).

4. Remove the wiper arm park ramp from the tailgate

outer panel.

INSTALLATION

1. Check to be certain that the rivet nut (3) is properly

installed and in good condition in the tailgate outer
panel (4).

2. Position the wiper arm park ramp (2) onto the tail-

gate outer panel.

3. Install and tighten the screw (1) that secures the

wiper arm park ramp to the tailgate outer panel.
Tighten the screw to 5 N·m (45 in. lbs.).

4. Lower the rear wiper arm and blade and place the

wiper arm support onto the wiper arm park ramp.

KJ

WIPERS/WASHERS - SERVICE INFORMATION

8R - 61

WIPER BLADE

DESCRIPTION

FRONT

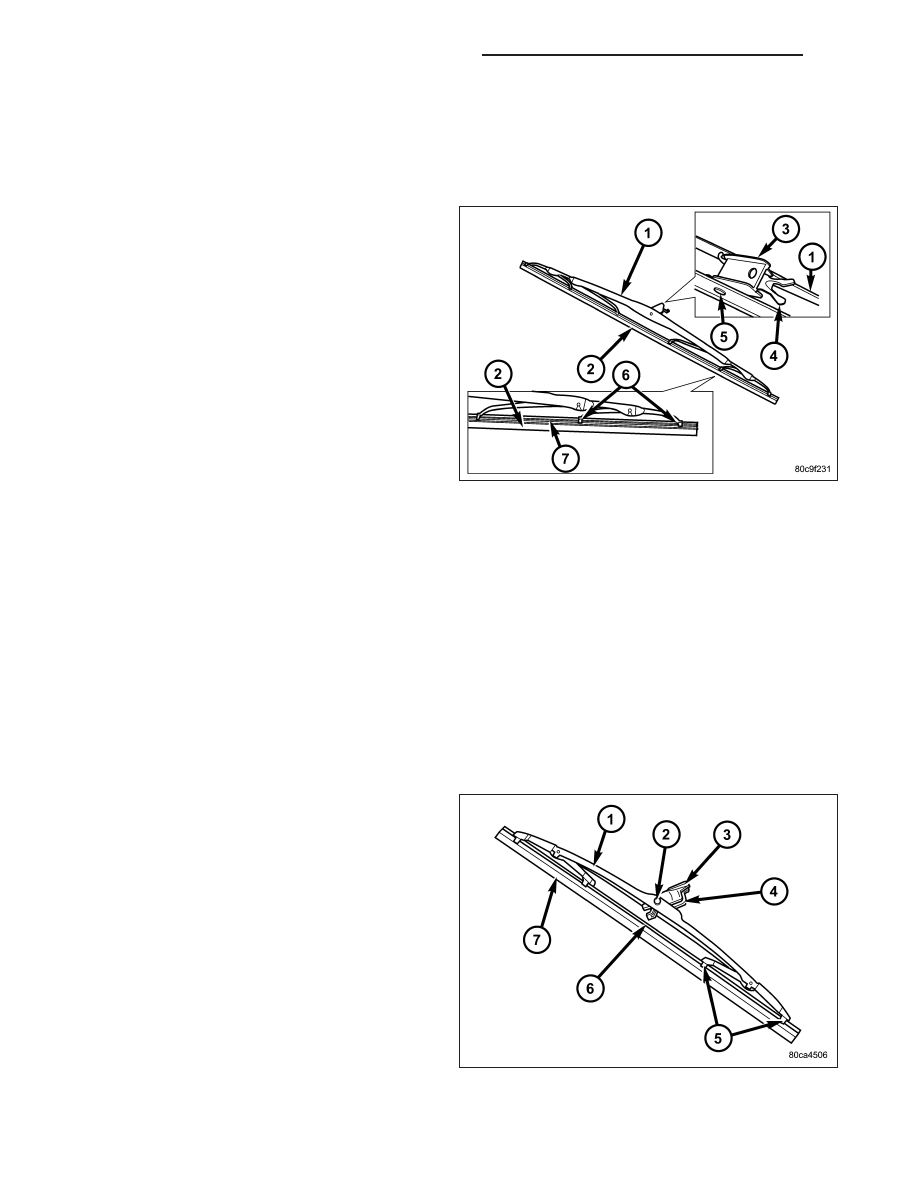

Each front wiper blade is secured by an integral latch-
ing pivot block (3) to the hook formation on the tip of
the front wiper arms, and rests on the glass near the
base of the windshield when the wipers are not in
operation. The wiper blade consists of the following
components:

•

Superstructure (1) - The superstructure includes several stamped steel bridges and links with claw formations
(6) that grip the wiper blade element. Also included in this unit is the latching, molded plastic pivot block that
secures the superstructure to the wiper arm. On vehicles manufactured for certain markets where it is required,
the driver side front wiper blade has an additional molded black plastic airfoil secured to the superstructure,
which is oriented toward the base of the windshield when the front wipers are in their parked position. All of the
metal components of the wiper blade have a satin black finish applied.

•

Element (2) - The wiper element or squeegee is the resilient rubber member of the wiper blade that contacts
the glass.

•

Flexor (7) - The flexor is a rigid metal component running along the length of each side of the wiper element
where it is gripped by the claws of the superstructure.

All vehicles have two 47.50 centimeter (18.70 inch) long front wiper blades with non-replaceable rubber elements
(squeegees). The wiper blades cannot be adjusted or repaired. If inoperative, worn, or damaged the entire wiper
blade unit must be replaced.

REAR

The rear wiper blade is secured by an integral latching
pivot block to the hook formation on the tip of the rear
wiper arm, and rests off the glass on a park ramp on
the tailgate near the base of the rear flip-up glass
opening when the wiper is not in operation. The rear
wiper blade consists of the following components:

•

Superstructure (1) - The superstructure includes a stamped steel bridge and plastic links with claw formations
(5) that grip the wiper blade element. Also included in this unit is the latching, molded plastic pivot block (4)

8R - 62

WIPERS/WASHERS - SERVICE INFORMATION

KJ

that secures the superstructure to the wiper arm. All of the metal components of the wiper blade have a satin
black finish applied.

•

Element (7) - The wiper element or squeegee is the resilient rubber member of the wiper blade that contacts
the glass.

•

Flexor (6) - The flexor is a rigid metal component running along the length of each side of the wiper element
where it is gripped by the claws of the superstructure.

All vehicles have a single 28.00 centimeter (11.00 inch) rear wiper blade with a non-replaceable rubber element
(squeegee). The wiper blade cannot be adjusted or repaired. If inoperative, worn, or damaged the entire wiper blade
unit must be replaced.

OPERATION

FRONT

The wiper blades are moved back and forth across the glass by the wiper arms when the wipers are being oper-
ated. The wiper blade superstructure is the flexible frame that grips the wiper blade element and evenly distributes
the force of the spring-loaded wiper arm along the length of the element. The combination of the wiper arm force
and the flexibility of the superstructure makes the element conform to and maintain proper contact with the glass,
even as the blade is moved over the varied curvature that may be encountered across the glass surface.

The wiper element flexor provides the claws of the blade superstructure with a rigid, yet flexible component on the
element which can be gripped. The rubber element is designed to be stiff enough to maintain an even cleaning
edge as it is drawn across the glass, yet resilient enough to conform to the glass surface and flip from one cleaning
edge to the other each time the wiper blade changes directions. The airfoil used on the driver side wiper blade of
vehicles manufactured for certain markets is designed to reduce the lifting effect caused by air moving over the
vehicle at higher highway speeds.

REAR

The rear wiper blade is moved back and forth across the glass by the wiper arm when the rear wiper system is in
operation. The wiper blade superstructure is the flexible frame that grips the wiper blade element and evenly dis-
tributes the force of the spring-loaded wiper arm along the length of the element. The combination of the wiper arm
force and the flexibility of the superstructure makes the element conform to and maintain proper contact with the
glass, even as the blade is moved over the varied curvature found across the glass surface.

The wiper element flexor provides the claws of the blade superstructure with a rigid, yet flexible component on the
element which can be gripped. The rubber element is designed to be stiff enough to maintain an even cleaning
edge as it is drawn across the glass, but resilient enough to conform to the glass surface and flip from one cleaning
edge to the other each time the wiper blade changes directions.

REMOVAL

FRONT

NOTE: The notched end of the wiper element flexor should always be oriented towards the end of the wiper
blade that is nearest to the wiper pivot.
