REMOVAL

1. Disconnect and isolate the battery negative cable.

2. Remove the rear wiper arm from the rear wiper

motor output shaft. (Refer to 8 - ELECTRICAL/
REAR WIPERS/WASHERS/REAR WIPER ARM -
REMOVAL).

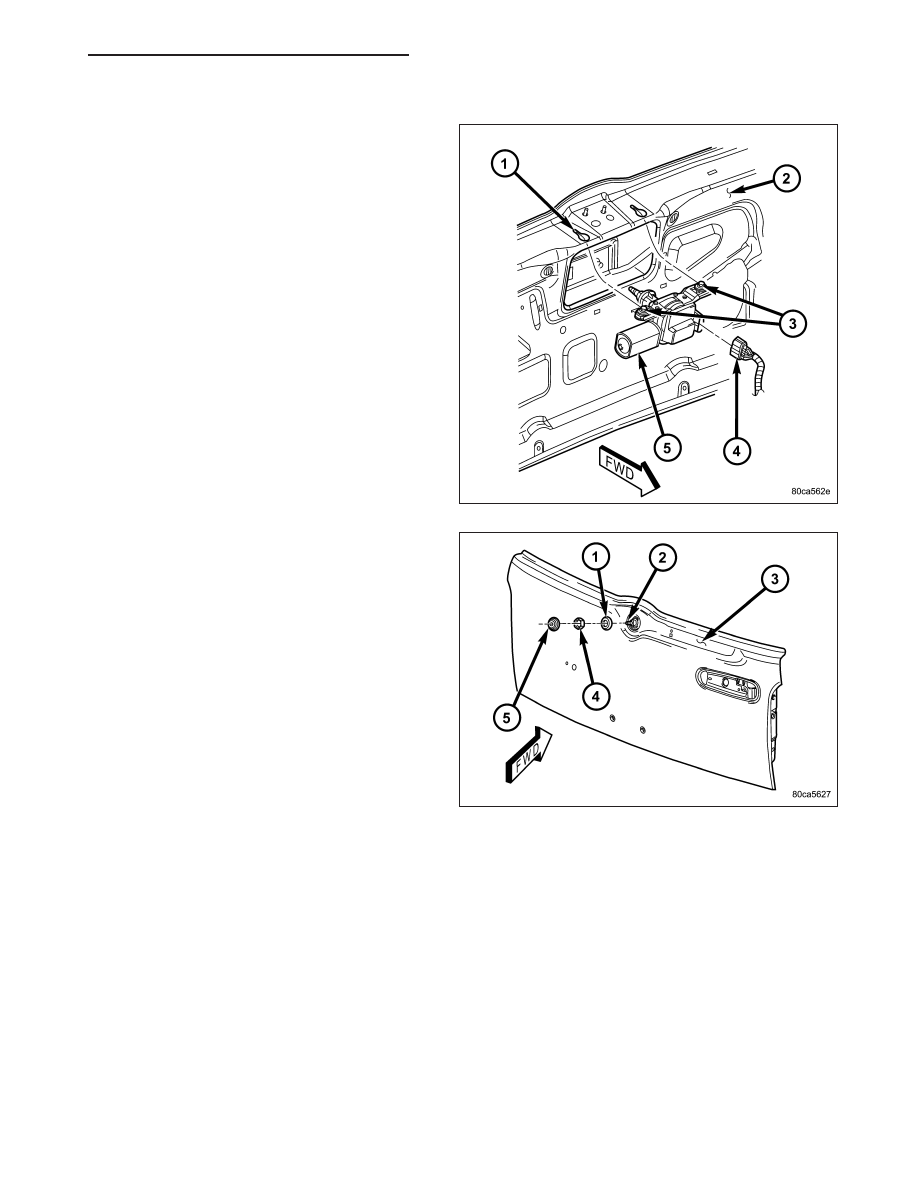

3. Using a small thin-bladed tool, gently pry at the

notch in the base of the rear wiper motor output
shaft bezel (1) to unsnap the nut cover (5) from the
bezel. Be certain to take proper precautions to
protect the outer tailgate panel and its paint fin-
ish from damage during this procedure.

4. Remove the nut (4) that secures the rear wiper

motor output shaft (2) to the outer tailgate panel
(3).

5. Remove the bezel and gasket from the rear wiper

motor output shaft.

6. Remove the trim panel from the tailgate inner panel. (Refer to 23 - BODY/SWING GATE/TRIM PANEL -

REMOVAL).

7. Disconnect the tailgate wire harness connector for the flip-up glass ajar switch from the flip-up glass latch con-

nector receptacle.

8. Disconnect the tailgate wire harness connector (4)

for the rear wiper motor (5) from the motor connec-
tor receptacle.

9. Loosen the two screws (3) that secure the rear

wiper motor mounting bracket to the top of the tail-
gate inner panel (2).

10. Slide the rear wiper motor and mounting bracket

forward far enough to disengage the two mount-
ing screws from the keyed slots (1) in the top of
the tailgate inner panel.

11. Remove the rear wiper motor and mounting

bracket from the tailgate as a unit.

8R - 40

WIPERS/WASHERS - SERVICE INFORMATION

KJ

INSTALLATION

1. Position the rear wiper motor (5) and bracket into

the tailgate (2) as a unit.

2. Insert the rear wiper motor output shaft through the

hole in the tailgate outer panel and engage the two
mounting screws (3) into the keyed slots (1) in the
top of tailgate inner panel.

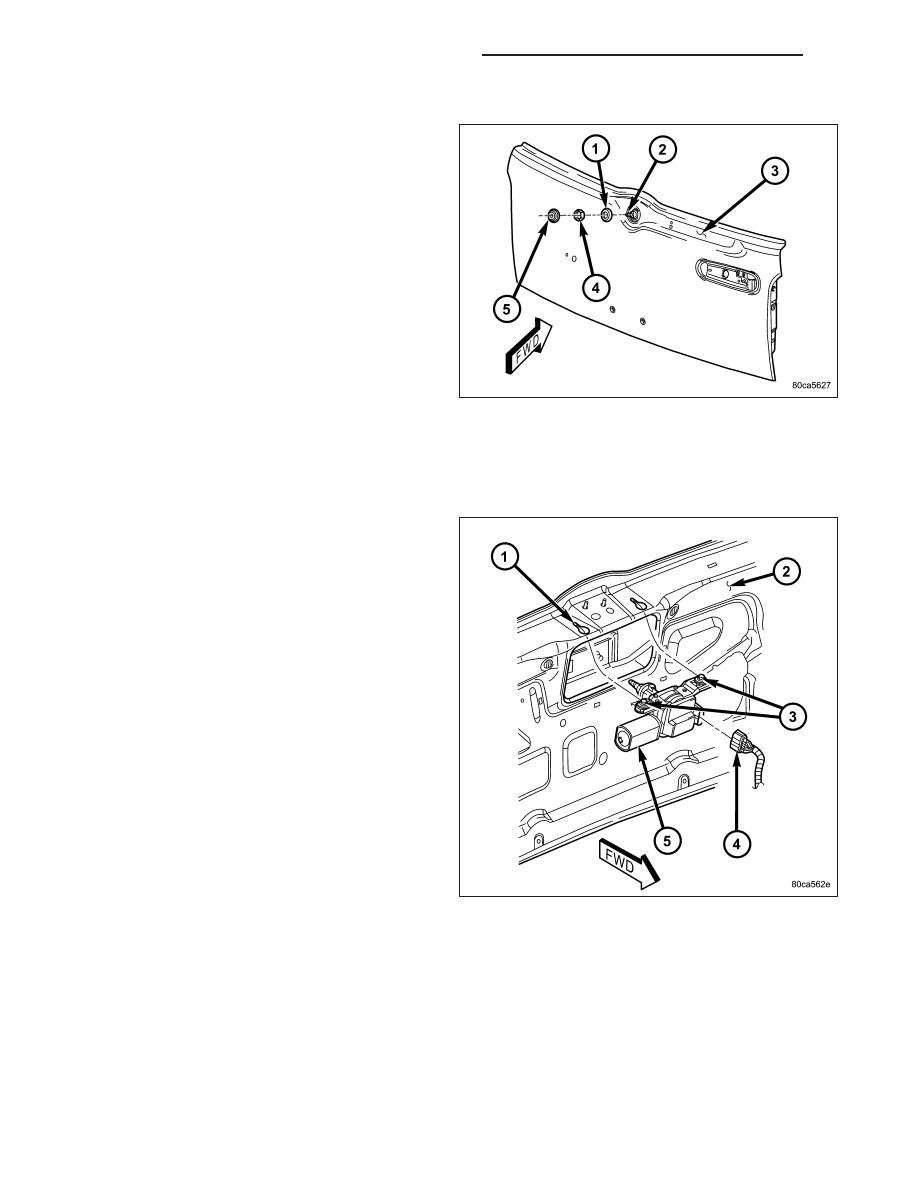

3. From the outside of the tailgate (3), center the rear

wiper motor output shaft (2) in the tailgate outer
panel clearance hole and install the gasket and
bezel (1) over the centered shaft.

4. Install and tighten the nut (4) that secures the rear

wiper motor output shaft to the outer tailgate panel.
Tighten the nut to 5 N·m (43 in. lbs.).

5. From the inside of the tailgate, tighten the two

screws that secure the rear wiper motor mounting
bracket to the top of the tailgate inner panel.
Tighten the screws to 6 N·m (57 in. lbs.).

6. Reconnect the tailgate wire harness connector for

the rear wiper motor to the motor connector recep-
tacle.

7. Reconnect the tailgate wire harness connector for

the flip-up glass ajar switch to the flip-up glass
latch connector receptacle.

8. Reinstall the trim panel onto the tailgate inner panel. (Refer to 23 - BODY/SWING GATE/TRIM PANEL - INSTAL-

LATION).

9. From the outside of the tailgate, press the nut cover (5) firmly and evenly over the rear wiper motor output shaft

bezel using hand pressure until it snaps into place.

10. Reinstall the rear wiper arm onto the rear wiper motor output shaft. (Refer to 8 - ELECTRICAL/REAR WIPERS/

WASHERS/REAR WIPER ARM - INSTALLATION).

11. Reconnect the battery negative cable.

KJ

WIPERS/WASHERS - SERVICE INFORMATION

8R - 41

WASHER FLUID LEVEL SWITCH

DESCRIPTION

The washer fluid level switch is a single pole, single
throw reed-type switch mounted just above the sump
area near the bottom of the washer reservoir. Only the

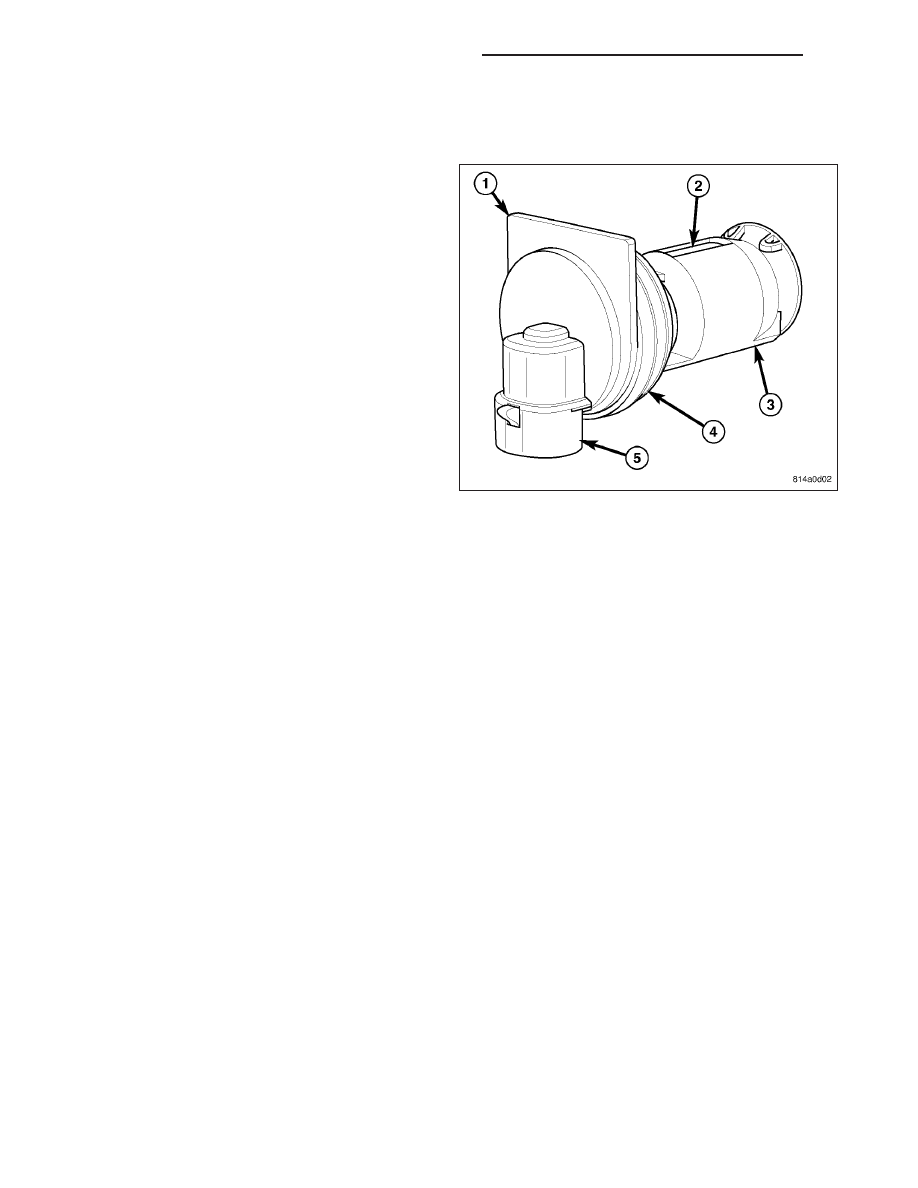

molded plastic switch mounting flange (1) and the
integral connector receptacle (5) are visible when the
switch is installed in the reservoir. A short nipple for-
mation (4) extends from the inner surface of the
switch mounting flange, and a barb on the nipple near
the switch mounting flange is pressed through a rub-
ber grommet seal installed in the mounting hole of the
reservoir.

A molded plastic float (3) rides saddle-like over a molded plastic beam that extends axially from the switch mounting
flange. A small permanent magnet (2) is secured in a receptacle on the top of the float, and the reed switch is
concealed within the beam. A diagnostic resistor is connected between the two switch terminals within the switch
mounting flange. The washer fluid level switch cannot be adjusted or repaired. If inoperative or damaged, the switch
must be replaced.

OPERATION

The washer fluid level switch uses a float to monitor the level of the washer fluid in the washer reservoir. The float
contains a small magnet. When the float moves, the proximity of this magnet to a stationary reed switch within the
beam formation of the switch changes. When the fluid level in the washer reservoir is at or above the float level, the
float rises and the influence of the float magnetic field is removed from the reed switch causing the normally open
reed switch contacts to open. When the fluid level in the washer reservoir falls below the level of the float, the float
falls and the influence of the float magnetic field is applied to the reed switch, causing the contacts of the normally
open reed switch to close.

The washer fluid level switch is connected to the vehicle electrical system through a dedicated take out and con-
nector of the headlamp and dash wire harness. The switch is connected in series between ground and the washer
fluid switch sense input to the ElectroMechanical Instrument Cluster (EMIC). The switch receives a path to ground
at all times through another take out of the headlamp and dash wire harness with a single eyelet terminal connector
that is secured under a ground screw near the front of the left front fender inner shield in the engine compartment.
When the switch closes, the EMIC senses the ground on the washer fluid switch sense circuit. The EMIC is pro-
grammed to respond to this input by illuminating the washer fluid indicator and by sounding an audible chime tone
warning.

The washer fluid level switch input to the EMIC may be diagnosed using conventional diagnostic tools and methods.
(Refer to 8 - ELECTRICAL/INSTRUMENT CLUSTER/WASHER FLUID INDICATOR - DIAGNOSIS AND TESTING).

REMOVAL

NOTE: The washer fluid level switch can be removed from the washer reservoir without removing the res-
ervoir from the vehicle.

8R - 42

WIPERS/WASHERS - SERVICE INFORMATION

KJ

1. Disconnect and isolate the battery negative cable.

2. Siphon the washer fluid from the washer reservoir

into a clean container for reuse.

3. Turn the steering wheel to move the front wheels to

the full right position.

4. Raise and support the vehicle.

5. Remove the plastic push-in fasteners that secure

the forward end of the front wheelhouse splash
shield to the inner fender panel and the front fas-
cia.

(Refer

to

23

-

BODY/EXTERIOR/FRONT

WHEELHOUSE SPLASH SHIELD - REMOVAL).

6. Pull the forward end of the front wheelhouse splash

shield away from the inner fender panel and front
fascia far enough to access the washer fluid level
switch (4) for service.

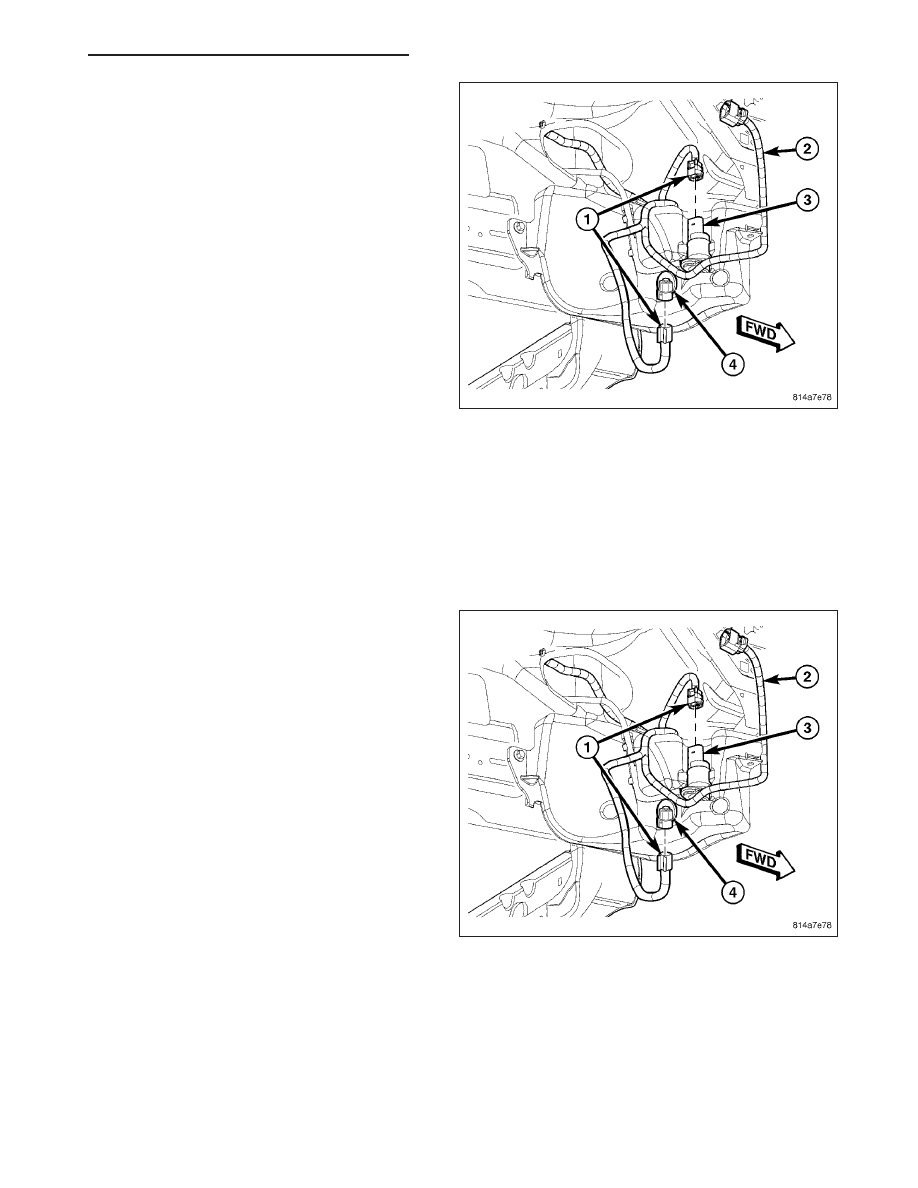

7. Disconnect the headlamp and dash wire harness

(2) connector (1) for the washer fluid level switch
from the switch connector receptacle.

8. Using a trim stick or another suitable wide flat-bladed tool, gently pry the barbed nipple of the washer fluid level

switch out of the rubber grommet seal on the reservoir just above the sump. Care must be taken not to damage
the reservoir.

9. Remove the washer fluid level switch from the washer reservoir.

10. Remove the rubber grommet seal from the washer fluid level switch mounting hole in the washer reservoir and

discard.

INSTALLATION

1. Install a new rubber grommet seal into the washer

fluid level switch mounting hole in the washer res-
ervoir. Always use a new rubber grommet seal on
the reservoir.

2. Insert the float of the washer fluid level switch (4)

through the rubber grommet seal and into the
washer reservoir. The connector receptacle of the
washer fluid level switch should be pointed down-
ward.

3. Using hand pressure, press firmly and evenly on

the washer fluid level switch mounting flange until
the barbed nipple is fully seated in the rubber
grommet seal in the washer reservoir mounting
hole.

4. Reconnect the headlamp and dash wire harness

(2) connector (1) for the washer fluid level switch to
the switch connector receptacle.

5. Reposition the forward end of the front wheelhouse

splash shield to the inner fender panel and the
front fascia.

6. Reinstall the plastic push-in fasteners that secure the front wheelhouse splash shield to the inner fender panel

and the front fascia. (Refer to 23 - BODY/EXTERIOR/FRONT WHEELHOUSE SPLASH SHIELD - INSTALLA-
TION).

7. Lower the vehicle.

8. Reconnect the battery negative cable.

9. Refill the washer reservoir with the washer fluid siphoned from the reservoir during the removal procedure.
