BEARING-DIFFERENTIAL CASE

REMOVAL

1. Remove differential case from axle.

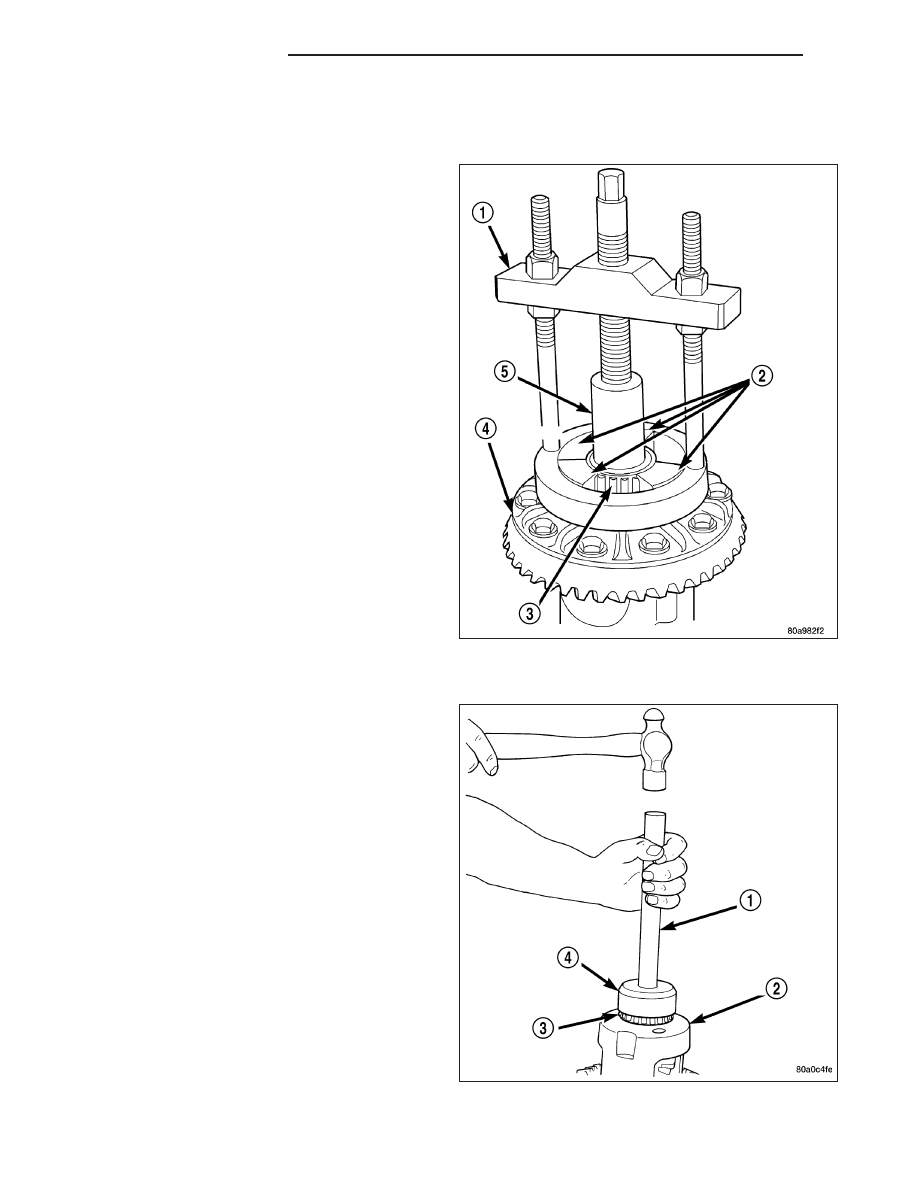

2. Remove differential bearings (3) from the case with

Puller/Press C-293-PA (1) and Adapters C-293-48
(2) and Plug SP-3289 (5).

INSTALLATION

1. Install differential (2) bearings (3) with Installer

C-4340 (4) and Handle C-4171(1).

2. Install differential case in axle.

3 - 104

REAR AXLE - 8 1/4

KJ

GEAR-PINION/RING

REMOVAL

NOTE: The ring and pinion gears are serviced in a
matched set. Never replace one gear without
replacing the other matched gear.

1. Remove differential from axle housing.

2. Place differential case (1) in a vise with soft metal

jaw.

3. Remove bolts holding ring gear (2) to differential

case.

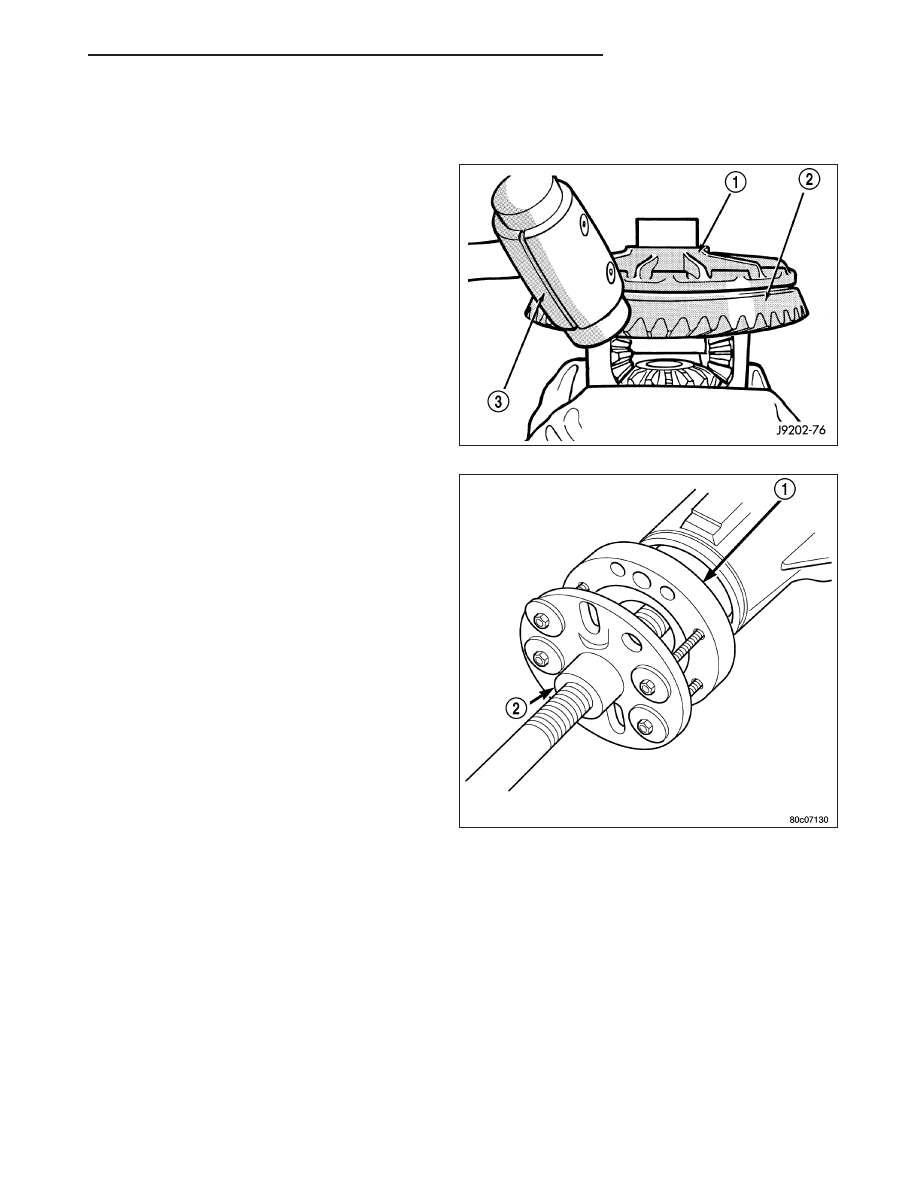

4. Drive ring gear from differential case with a dead-

blow hammer (3).

5. Hold flange (1) with Holder 6719A and remove

flange nut and washer.

6. Remove flange (1) from pinion shaft with Puller

C-452 (2).

KJ

REAR AXLE - 8 1/4

3 - 105

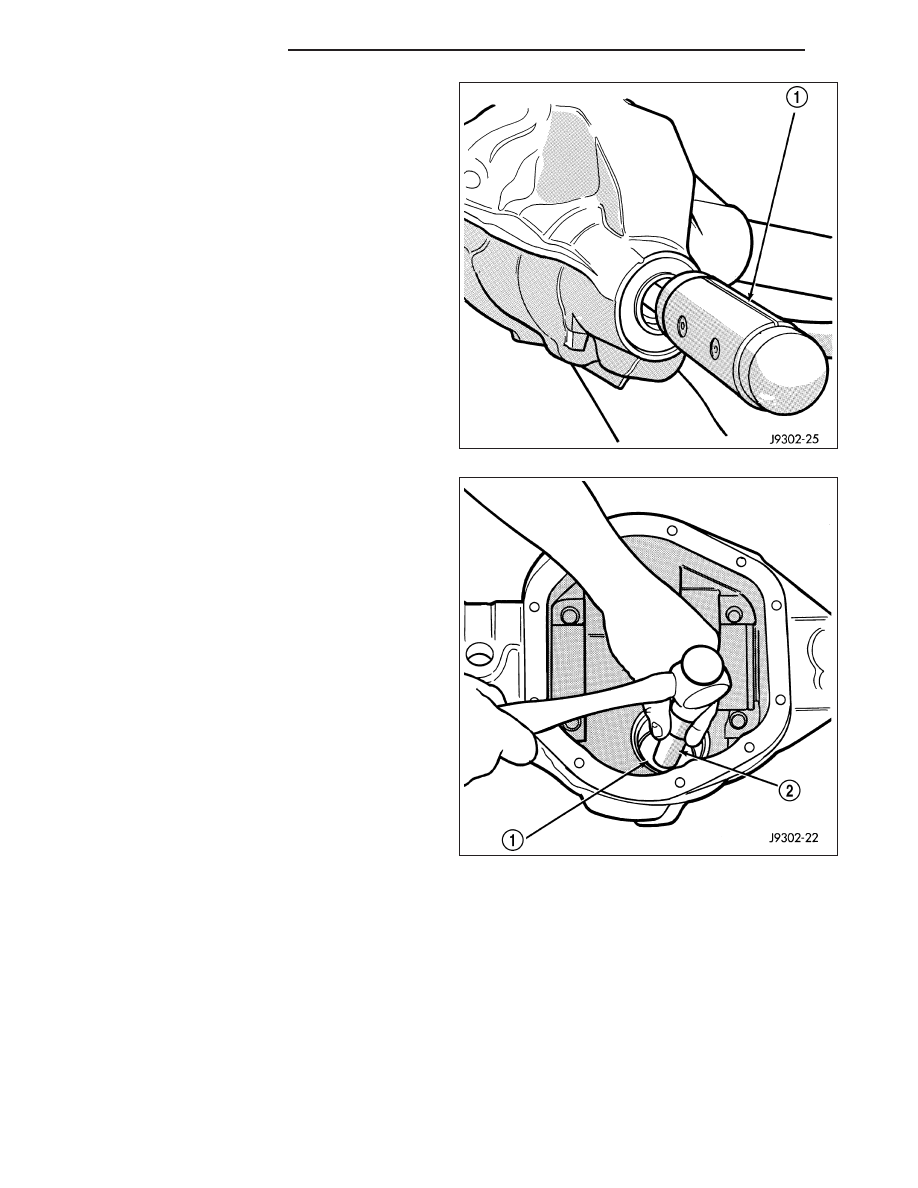

7. Remove pinion from the housing with dead-blow

hammer (1).

8. Remove pinion shaft seal with a seal pick.

9. Remove oil slinger, if equipped, and front pinion

bearing.

10. Remove front pinion bearing cup with Remover

C-4345 (1) and Handle C-4171 (2).

3 - 106

REAR AXLE - 8 1/4

KJ

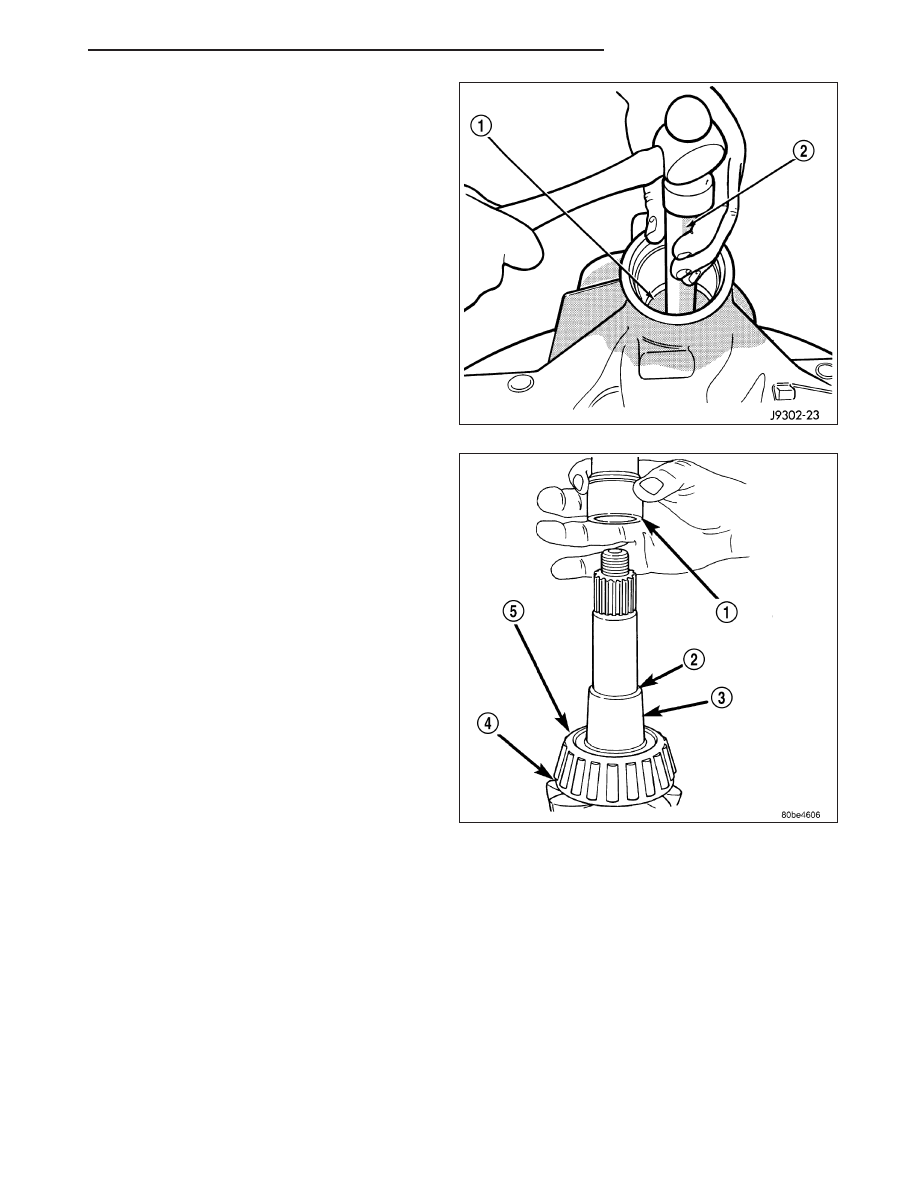

11. Remove rear bearing cup with Remover C-4307

(1) and Handle C-4171 (2).

12. Remove collapsible spacer (1) from pinion (3).
