DISASSEMBLY

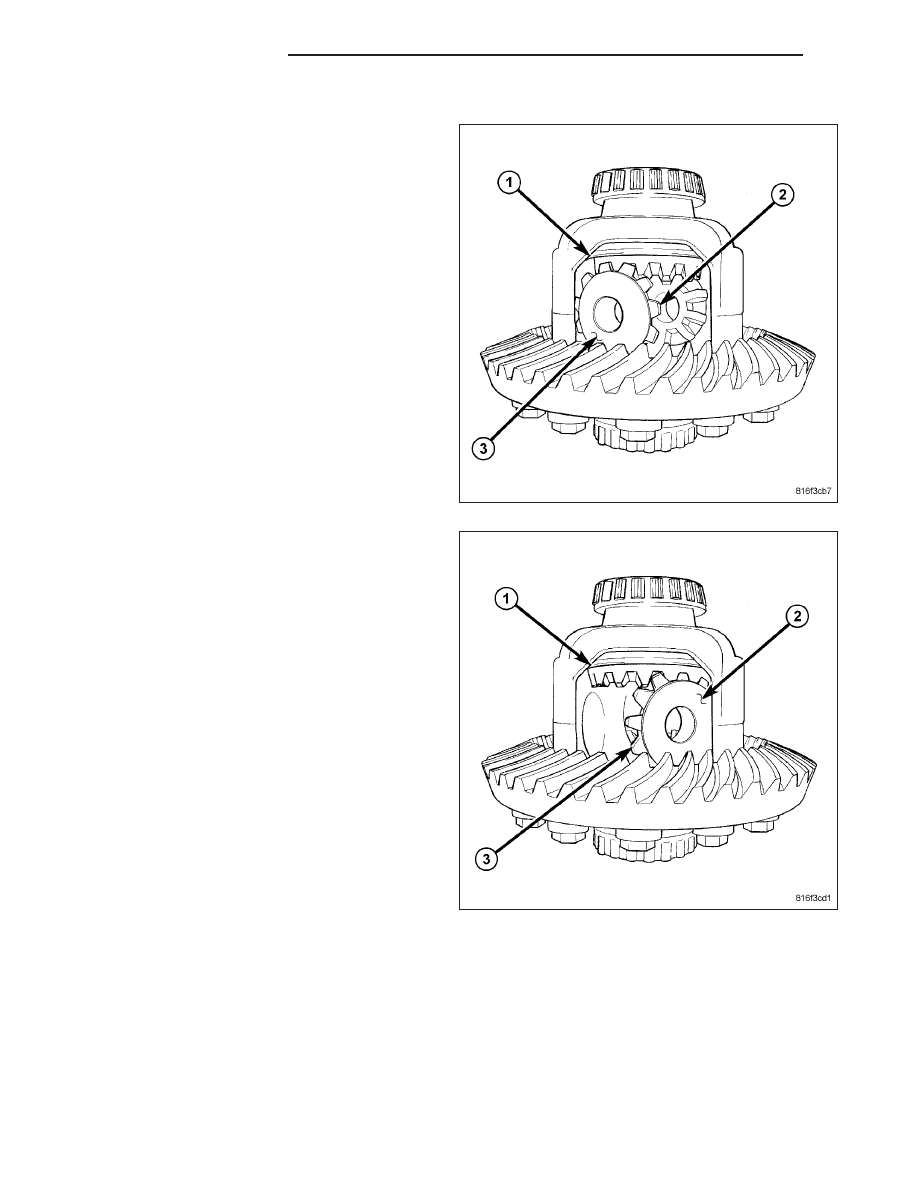

1. Rotate one pinion gear (2) with thrust washer (3) to

the differential window (1) and remove gear and
thrust washer.

2. Rotate remaining pinion gear (3) with thrust washer

(2) to the differential window (1) and remove gear
and washer.

3 - 100

REAR AXLE - 8 1/4

KJ

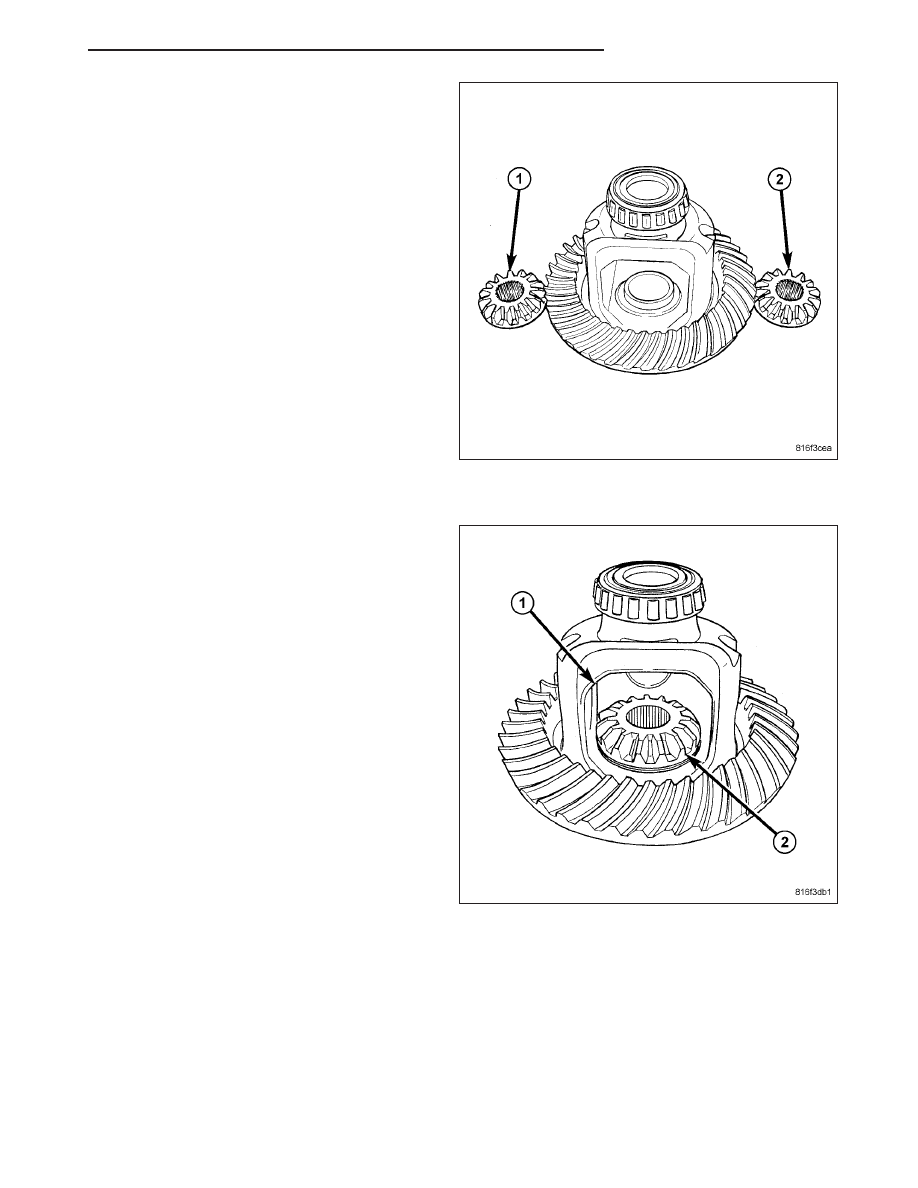

3. Remove differential side gears (1) (2) and thrust

washers.

ASSEMBLY

NOTE: If same gears and thrust washers are being
used, install them into their original locations.

1. Lubricate all differential components with axle lubri-

cant.

2. Install differential side gears (2) and thrust washers

through differential window (1).

KJ

REAR AXLE - 8 1/4

3 - 101

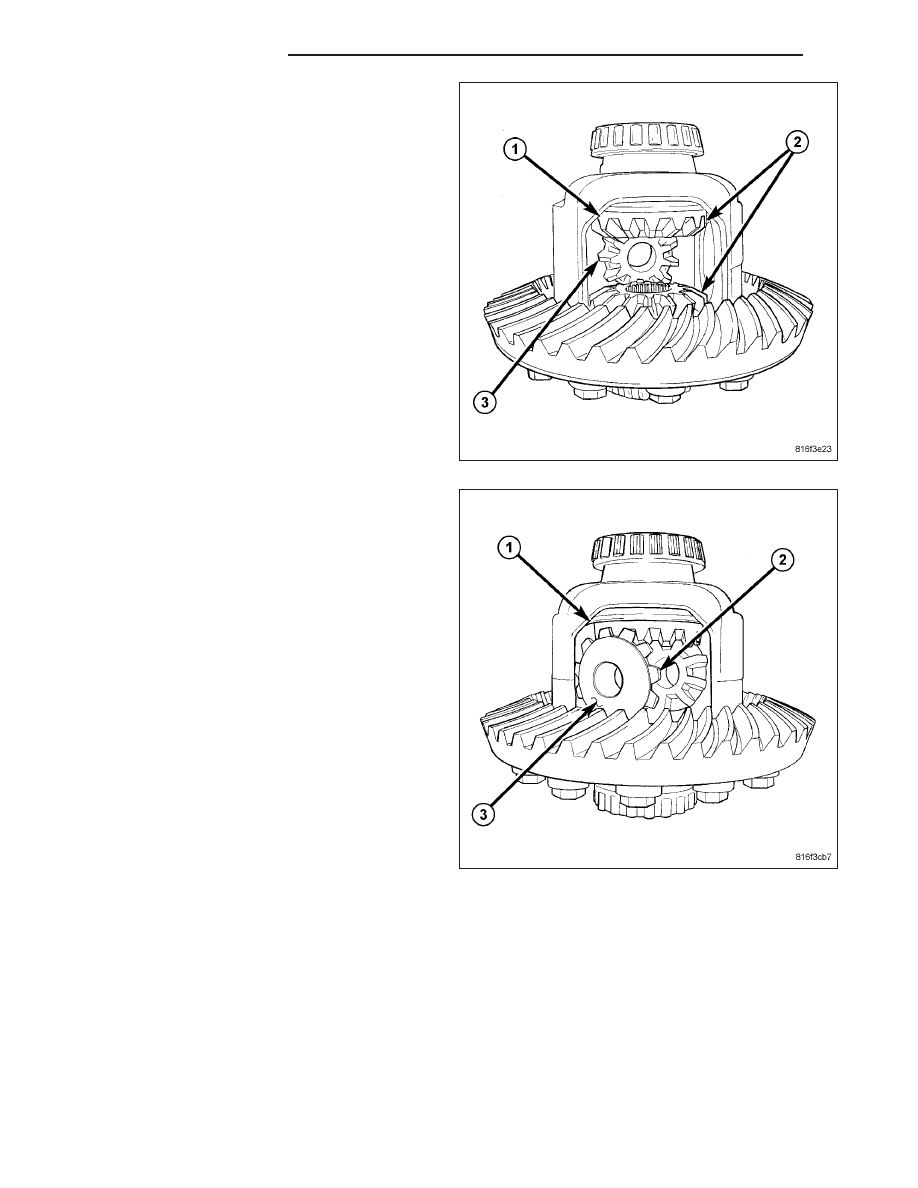

3. Install first pinion gear (3) with thrust washer into

differential window (1) and side gears (2). Rotate
pinion gear into the case.

4. Install remaining pinion gear (2) and thrust washer

(3). Rotate gears to align hole in the pinion gears
with hole in the differential case.

3 - 102

REAR AXLE - 8 1/4

KJ

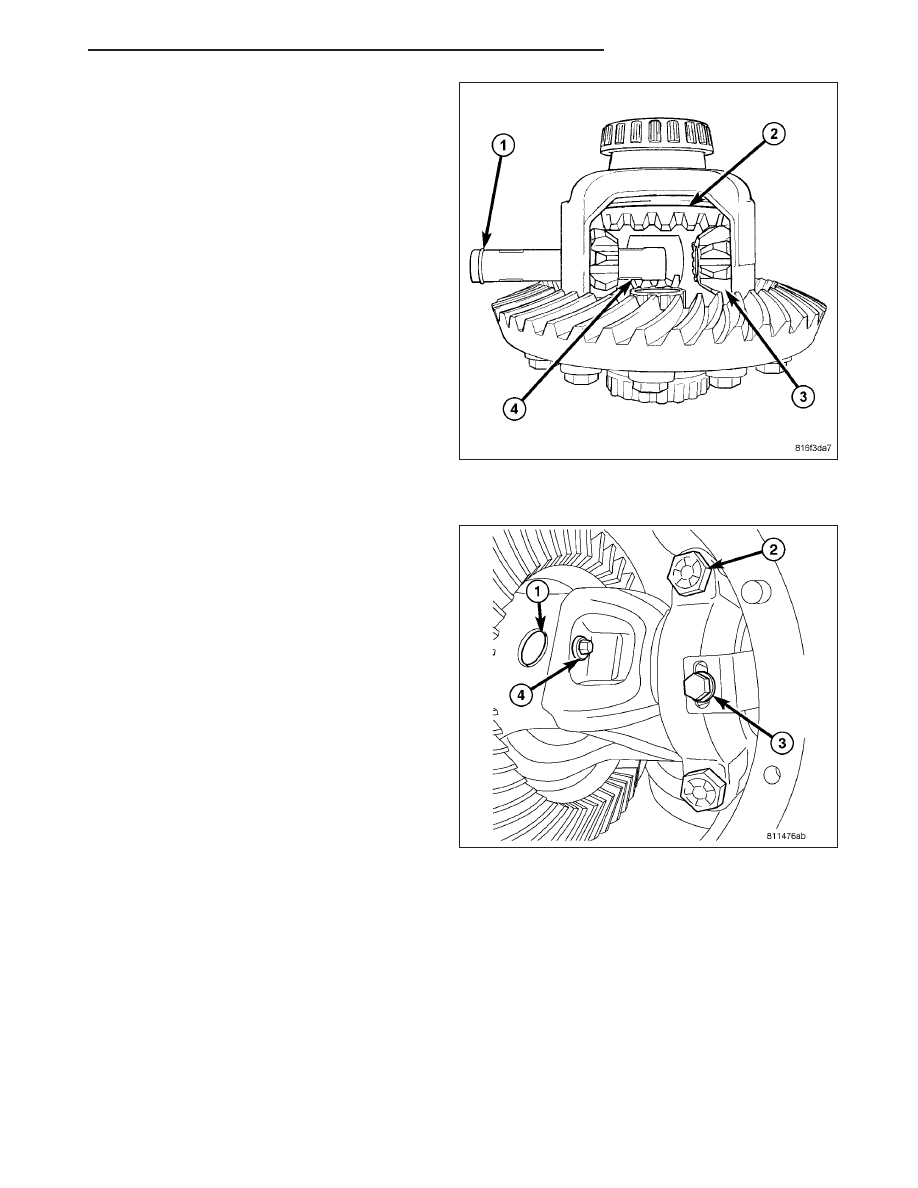

5. Slide pinion shaft (1) into the case and through the

pinion gears (3) to align the gears.

INSTALLATION

1. Apply a coat of hypoid gear lubricant to differential

bearings, bearing cups and threaded adjusters.

NOTE: Grease can be used to keep the adjusters
in position.

2. Install differential assembly into the housing.

3. Install differential bearing caps in their original loca-

tions.

4. Install bearing cap bolts (2) and tighten upper bolts

to 14 N·m (10 ft. lbs.). Tighten lower bolts finger-
tight until bolt head is seated.

5. Perform differential bearing preload and adjustment

procedure.

6. Tighten bearing cap bolts in a criss-cross pattern to

95 N·m (70 ft. lbs.).

7. Install adjuster locks (3) on bearing caps and

tighten to 10 N·m (90 in. lbs.).

8. Install axle shafts.

9. Install differential cover.

KJ

REAR AXLE - 8 1/4

3 - 103
