Jeep Liberty KJ. Manual - part 289

DIFFERENTIAL

REMOVAL

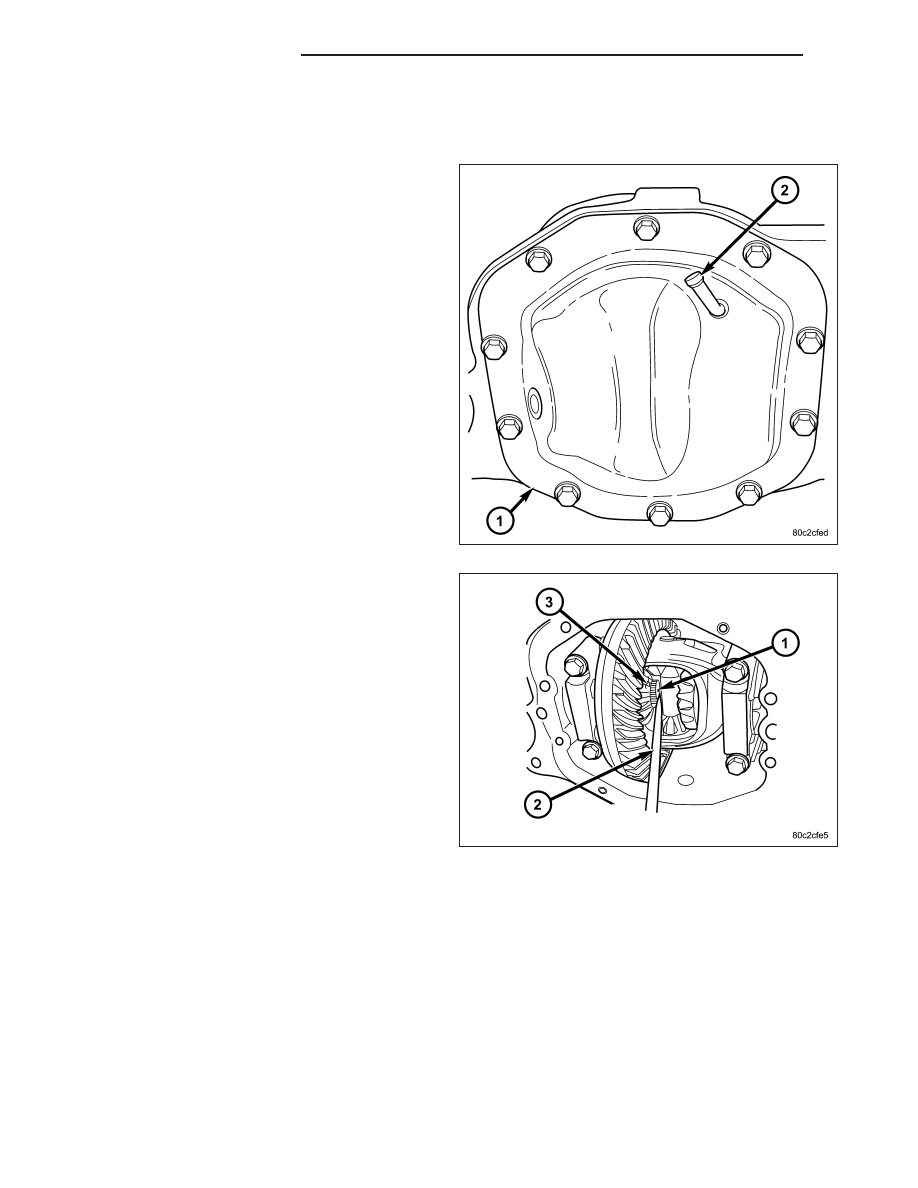

1. Remove differential housing cover (1).

2. Push right axle shaft (1) out of side gear (3) with a

screw driver (2) and remove shaft.

3 - 60

FRONT AXLE - 186FIA

KJ

3. Mark differential bearing caps for installation refer-

ence.

4. Loosen bearing cap bolts.

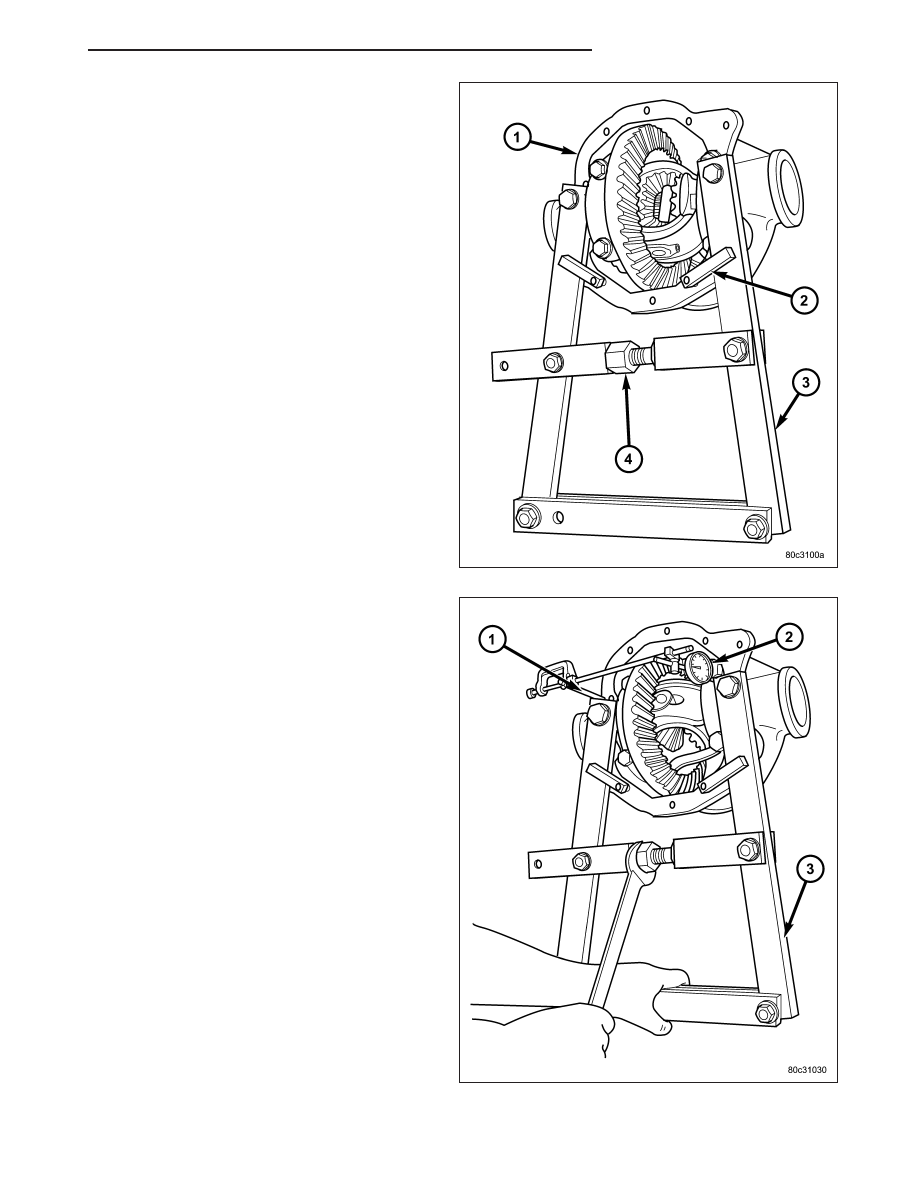

5. Position Spreader W-129-B (3) onto differential

locating holes and install the safety hold-down
clamps

(2).

Tighten

spreader

turnbuckle

(4)

finger-tight.

6. Install a Pilot Stud C-3288-B (1) at the left side of

the

differential

housing.

Attach

Dial

Indicator

C-3339 (2) to pilot stud. Load indicator plunger
against the opposite side of the housing and zero
the indicator.

7. Spread differential case while measuring the dis-

tance with the dial indicator.

CAUTION: Never spread the differential housing
over 0.34 mm (0.013 in). Failure to heed caution
may result in damage.

8. Remove dial indicator.

KJ

FRONT AXLE - 186FIA

3 - 61

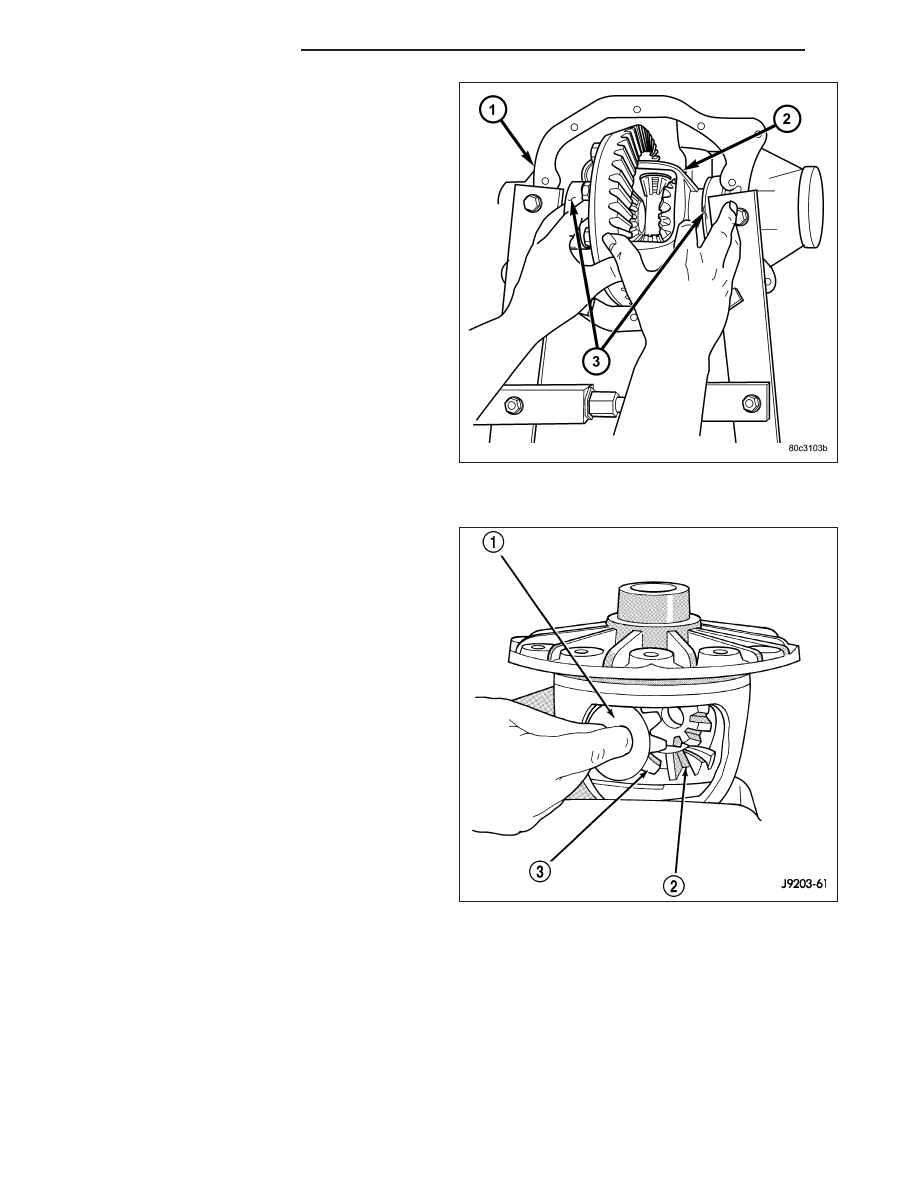

9. Hold differential case (2) and remove bearing caps.

10. Remove differential from the housing (1).

11. Tag differential bearing (3) cups and shims to indi-

cate location.

12. Remove spreader from housing.

DISASSEMBLY

1. Remove ring gear.

2. Remove roll-pin holding mate shaft in housing.

3. Remove pinion gear mate shaft.

4. Rotate differential side gears (2) and remove pinion

gears (3) and thrust washers (1).

5. Remove differential side gears and thrust washers.

3 - 62

FRONT AXLE - 186FIA

KJ

ASSEMBLY

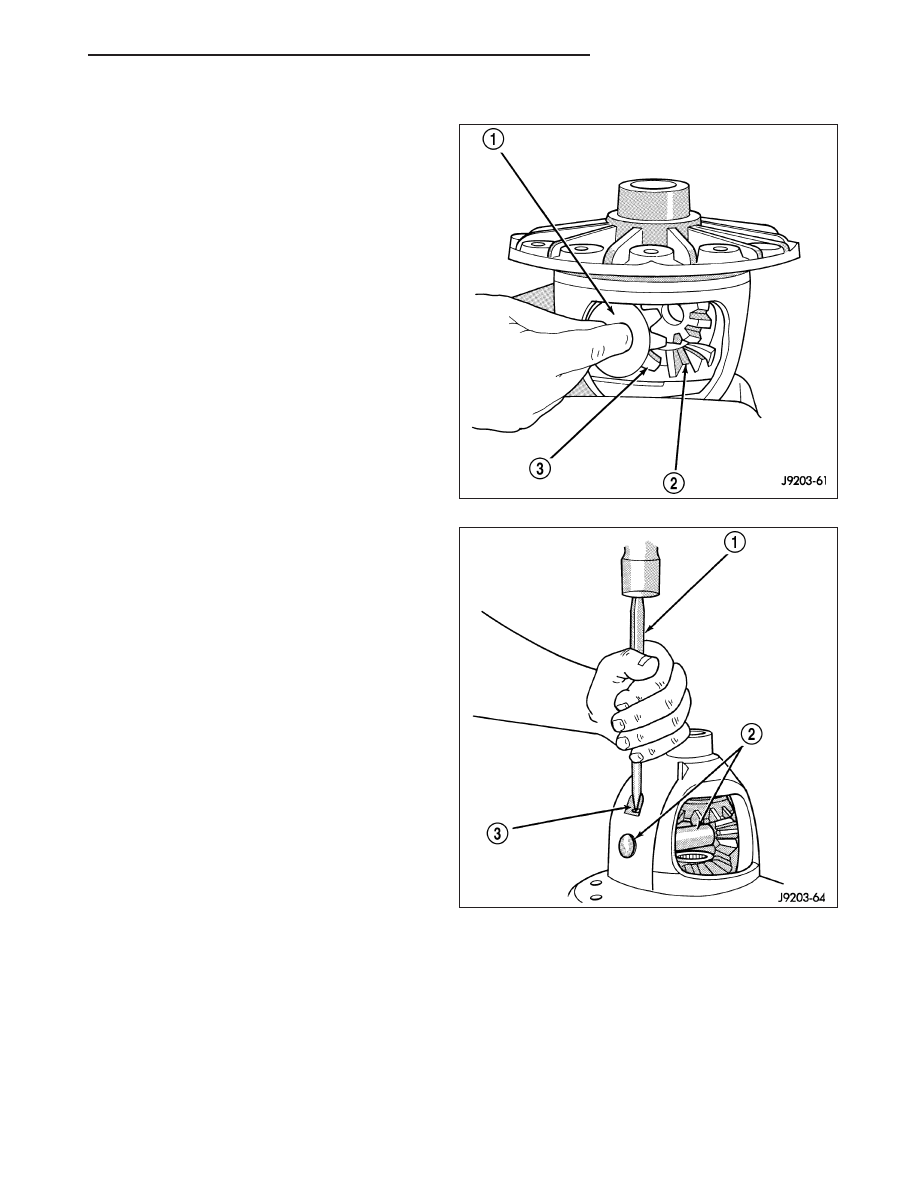

1. Install differential side gears (2) and thrust wash-

ers.

2. Install pinion mate gears (3) and thrust washers

(1).

3. Install pinion gear mate shaft.

4. Align hole in the pinion gear mate shaft (2) with the

hole in the differential case.

5. Install the roll-pin (3) in the differential case with a

hammer and punch (1). Peen the edge of the roll-
pin hole in the differential case in two places 180°
apart.

6. Lubricate all differential components with hypoid

gear lubricant.

7. Install ring gear.

KJ

FRONT AXLE - 186FIA

3 - 63
