Jeep Liberty KJ. Manual - part 287

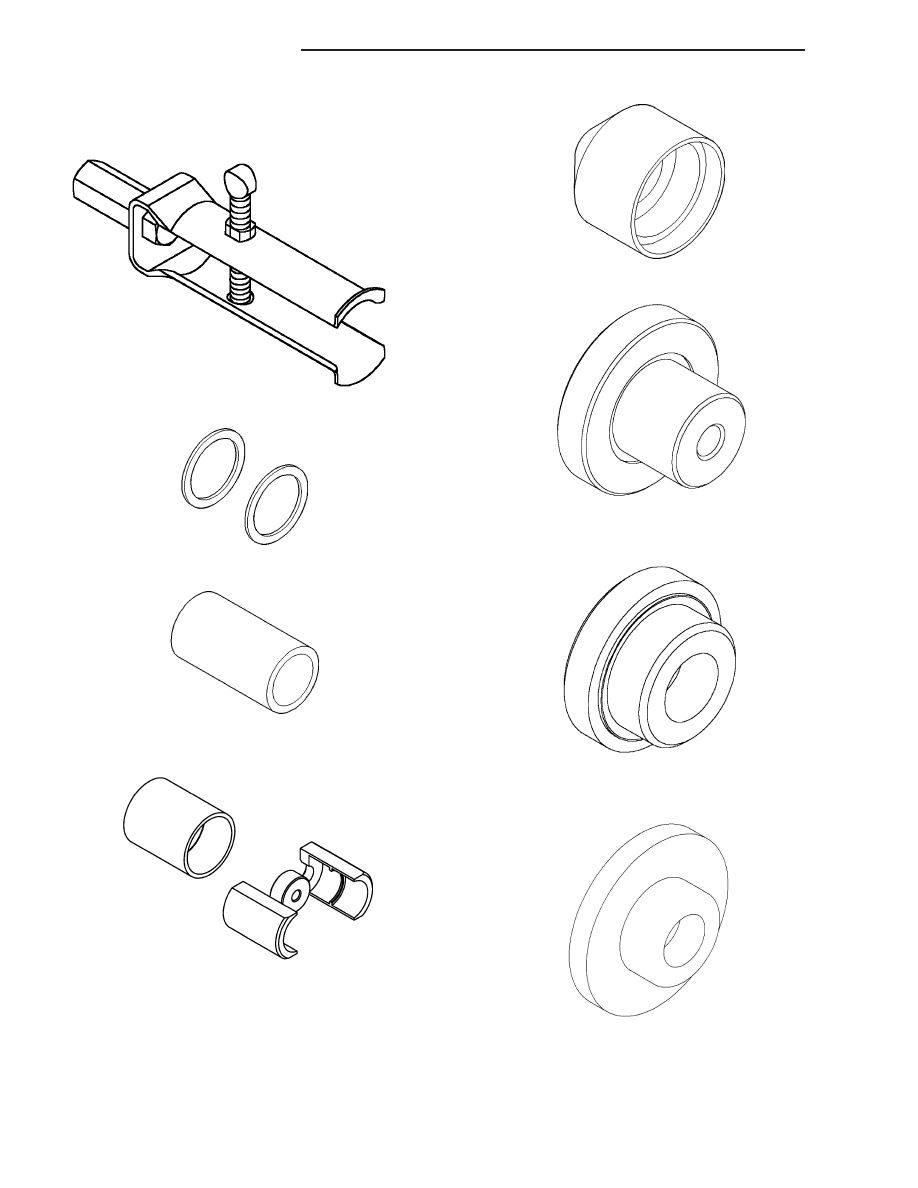

REMOVER 7794-A

DUMMY SHIMS 8107

CUP 8109

REMOVER 8420A

INSTALLER 8681

PINION BLOCK 8804

INSTALLER 8805

INSTALLER 8806

3 - 52

FRONT AXLE - 186FIA

KJ

COVER-DIFFERENTIAL

REMOVAL

1. With vehicle in neutral, position vehicle on hoist.

2. Remove skid plate.

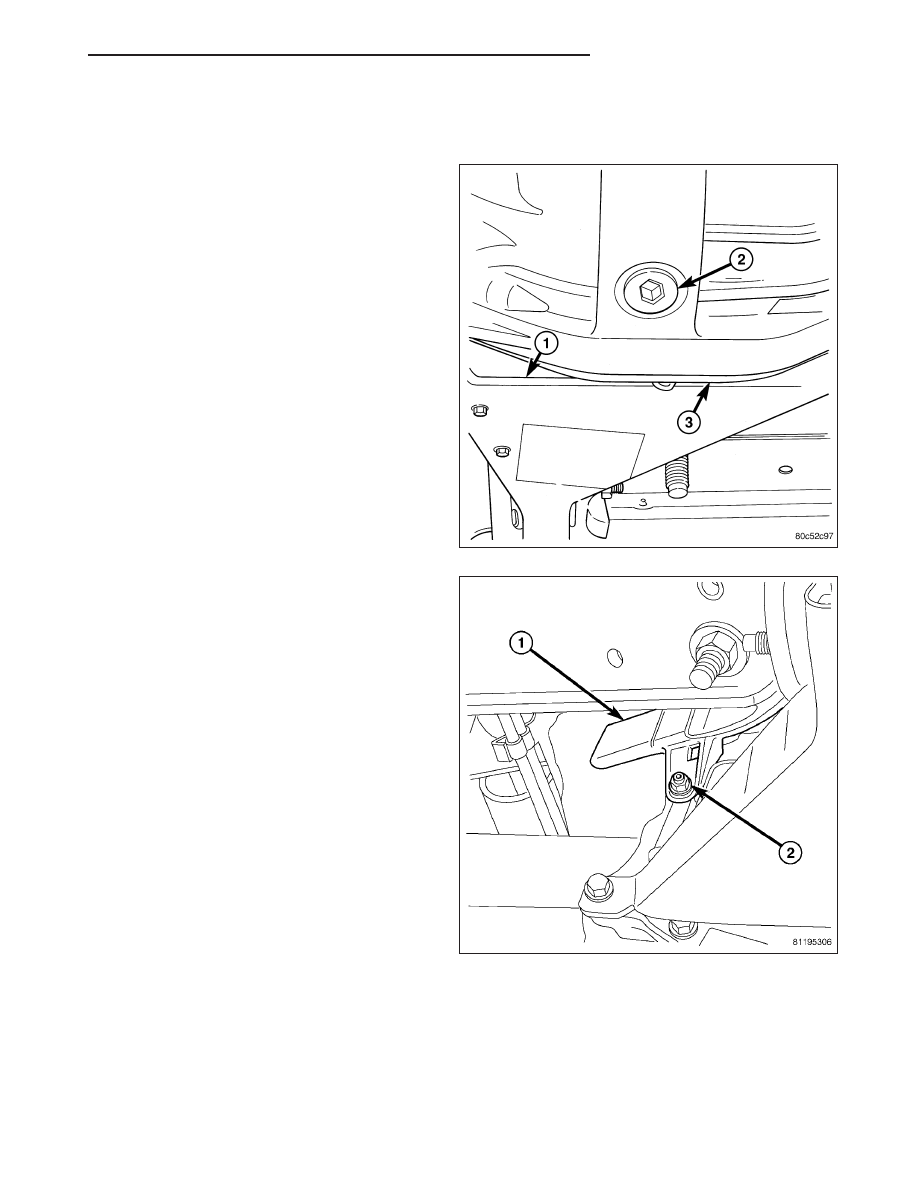

3. Remove drain plug (2) from housing (3) and drain

fluid.

4. Remove oil trough (1) bolt from axle bracket.

5. Remove oil trough nut (2) from differential cover.

KJ

FRONT AXLE - 186FIA

3 - 53

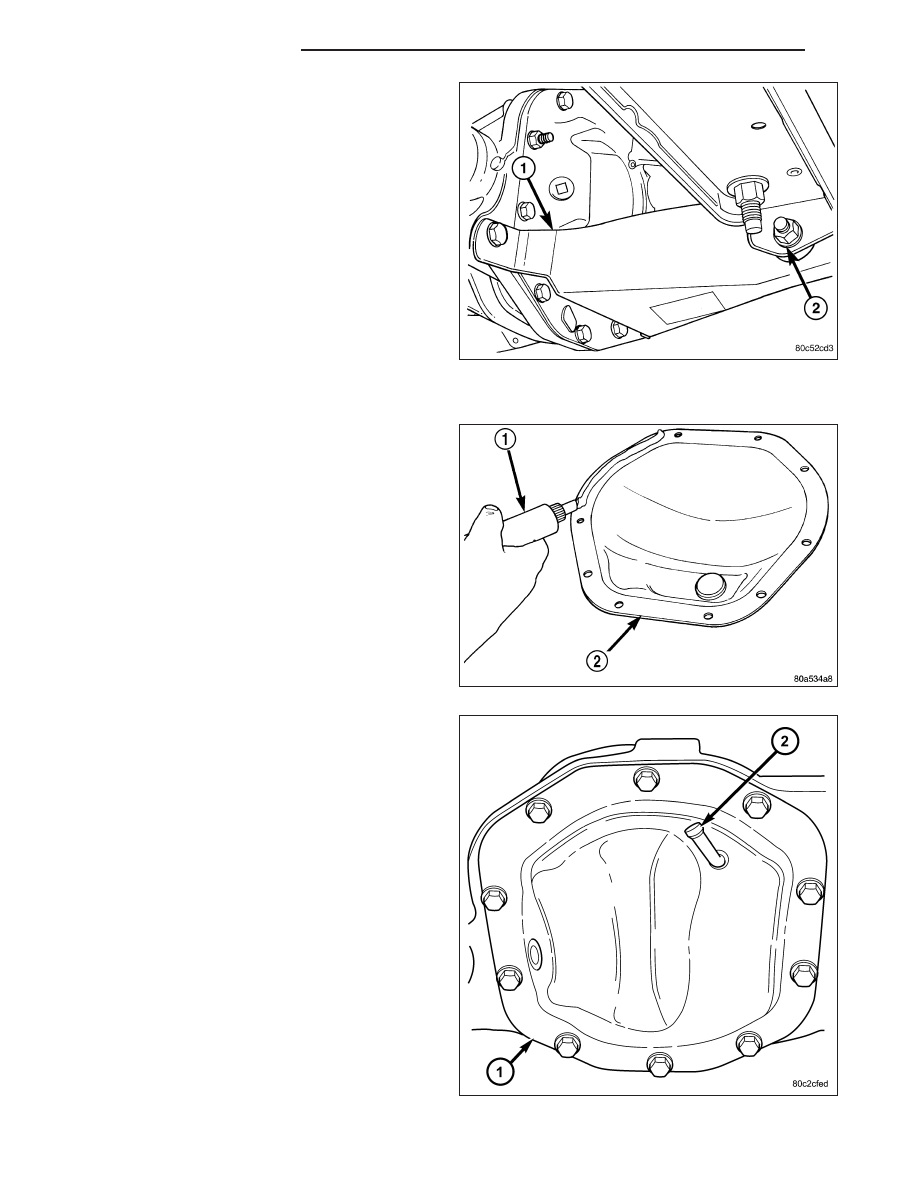

6. Loosen left front axle bracket bolt (2) at cradle.

7. Remove left front axle bracket (1) bolts from the

axle and let bracket hang forward of the axle.

8. Remove vent hose from cover and remove oil

trough.

9. Remove differential cover bolts and remove cover.

INSTALLATION

1. Clean cover and mating surface.

2. Apply a bead of Mopar Axle RTV sealant (1) or

equivalent to the differential cover (2).

CAUTION: If cover is not installed within 3 to 5
minutes, the cover must be cleaned and new RTV
applied. Failure to follow these instructions will
result in a leak.

3. Install differential housing cover (1) and tighten

bolts in a criss-cross pattern to 19-26 N·m (14-19
ft. lbs.).

4. Install drain trough and tighten nut to 23 N·m (200

in. lbs.).

5. Install vent hose (2) on differential cover with new

clamp.

6. Install axle bracket to axle and tighten to 61 N·m

(45 ft. lbs.).

7. Install drain trough bolt to axle bracket and tighten

to 12 N·m (110 in. lbs.).

8. Tighten left front axle bracket cradle nut to 61 N·m

(45 ft. lbs.).

9. Install skid plate.

3 - 54

FRONT AXLE - 186FIA

KJ

SHAFT-AXLE

REMOVAL

1. With vehicle in neutral, position vehicle on hoist.

2. Remove right half shaft from vehicle.

3. Remove snap ring and o-ring from axle shaft.

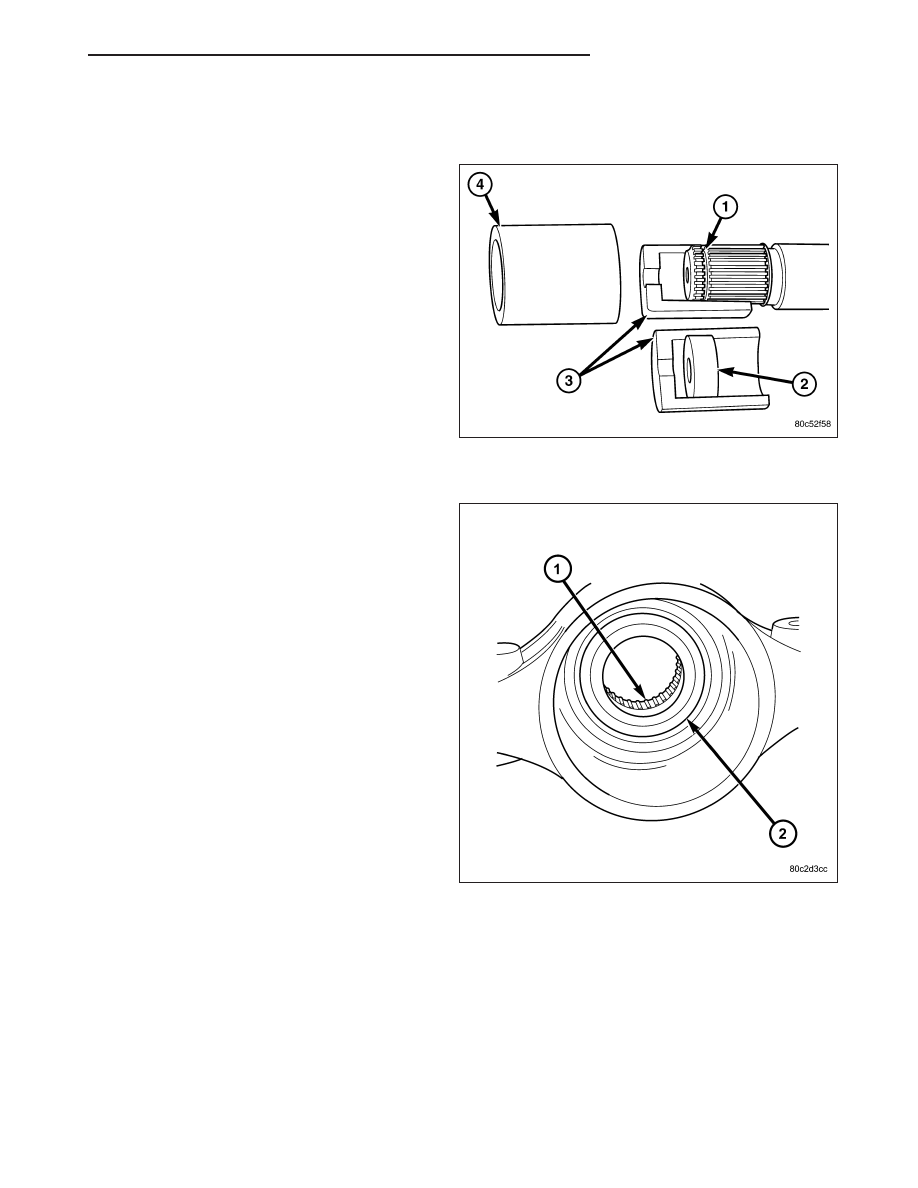

4. Assemble Remover 8420A blocks (3) with hammer

threads (2) on snap ring groove (1) on the shaft.
Slide collar (4) over blocks and thread slid hammer
into remover and remove shaft.

5. Slide axle shaft out of the axle tube.

INSTALLATION

1. Lubricate bearing (1) bore and seal (2) lip with gear

lubricant. Insert axle shaft through seal, bearing
and engage it into side gear splines.

NOTE: Use care to prevent shaft splines from
damaging axle shaft seal.

2. Install half shaft snap-ring and o-ring.

3. Push the axle shaft until the axle shaft snap-ring

passes through the side gear.

4. Install right half shaft.

5. Check differential fluid level.

KJ

FRONT AXLE - 186FIA

3 - 55
