DIFFERENTIAL BEARING PRELOAD CHECK

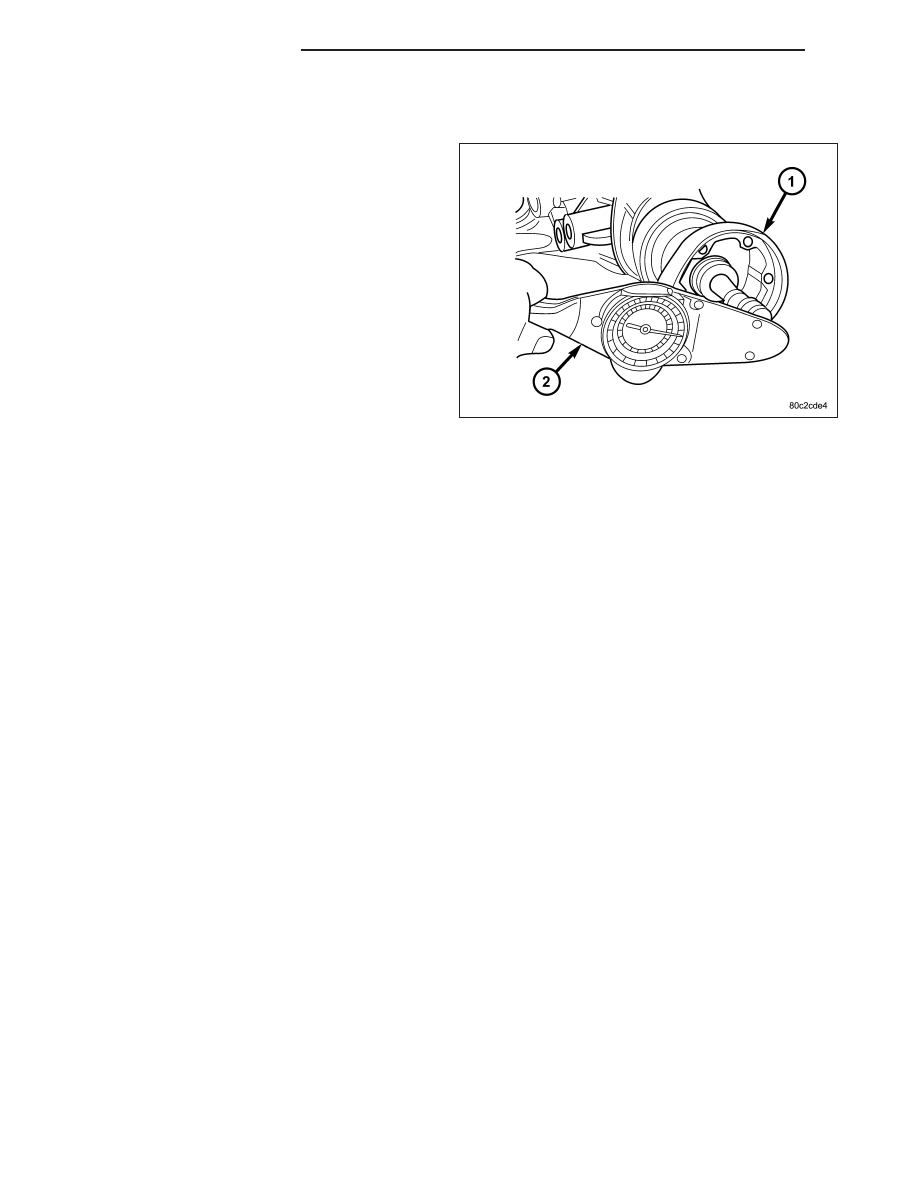

The final check on the differential assembly before
installing the axles, is torque to rotate pinion (1) and
differential combined with an inch pound torque
wrench (2). This will verify the correct differential bear-
ing preload.

Torque to rotate the differential and pinion is the
torque to rotate the pinion plus:

•

Gear Ratio 3.55 - 0.48-0.78 N·m (4.2-6.9 in. lbs.)

•

Gear Ratio 3.73 - 0.45-0.75 N·m (3.9-6.6 in. lbs.)

3 - 48

FRONT AXLE - 186FIA

KJ

SPECIFICATIONS

FRONT AXLE - 186FIA

AXLE SPECIFICATIONS

DESCRIPTION

SPECIFICATION

Axle Ratio

3.55, 3.73

Ring Gear Diameter

186 mm (7.33 in.)

Ring Gear Backlash

0.12-0.20 mm (0.005-0.008 in.)

Pinion Bearing Preload

1.69-2.82 N·m (15-25 in. lbs.)

Differential Bearing Preload

Added To Pinion Torque To Rotate

Gear Ratio 3.55

0.48-0.78 N·m (4.2-6.9 in. lbs.)

Gear Ratio 3.73

0.45-0.75 N·m (3.9-6.6 in. lbs.)

Gear Ratio 4.10

0.41-0.69 N·m (3.6-6.0 in. lbs.)

TORQUE SPECIFICATIONS

DESCRIPTION

N·m

Ft. Lbs.

In. Lbs.

Ring Gear Bolts

108

80

-

Differential Bearing Cap Bolts

54-68

39-50

-

Drain Trough bolt

12

-

110

Differential Cover Bolts

19-26

14-19

-

Pinion Nut

217-352

160-260

-

Left Axle Bracket Bolts

61

45

-

Front Axle Bracket Bolts

61

45

-

Right Axle Bracket Bolts

88

65

-

Axle Brackets To Frame Bolts

88

65

-

KJ

FRONT AXLE - 186FIA

3 - 49

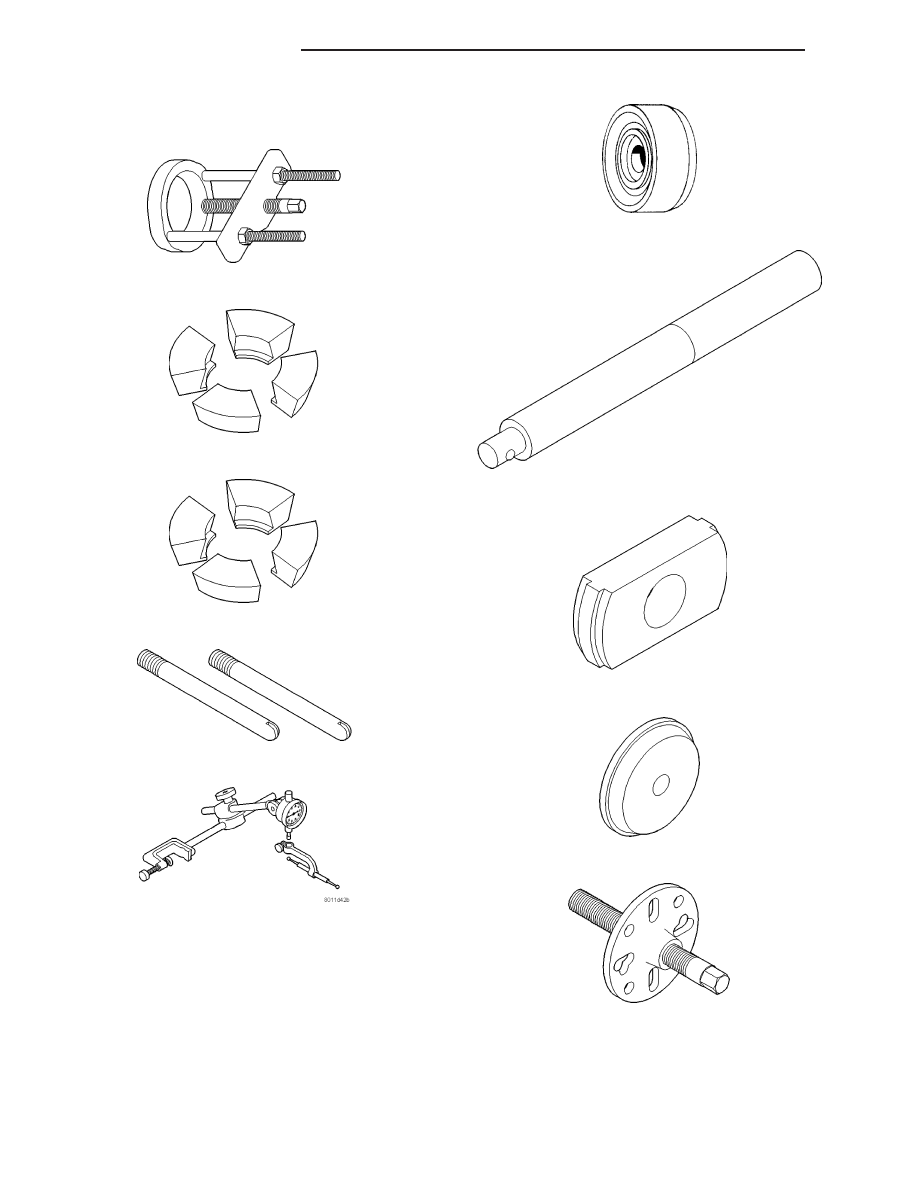

SPECIAL TOOLS

PULLER C-293-PA

ADAPTER C-293-39

ADAPTER C-293-42

PILOT STUD C-3288-B

DIAL INDICATOR C-3339

INSTALLER C-3716-A

HANDLE C-4171

REMOVER C-4307

INSTALLER C-4308

PULLER C-452

3 - 50

FRONT AXLE - 186FIA

KJ

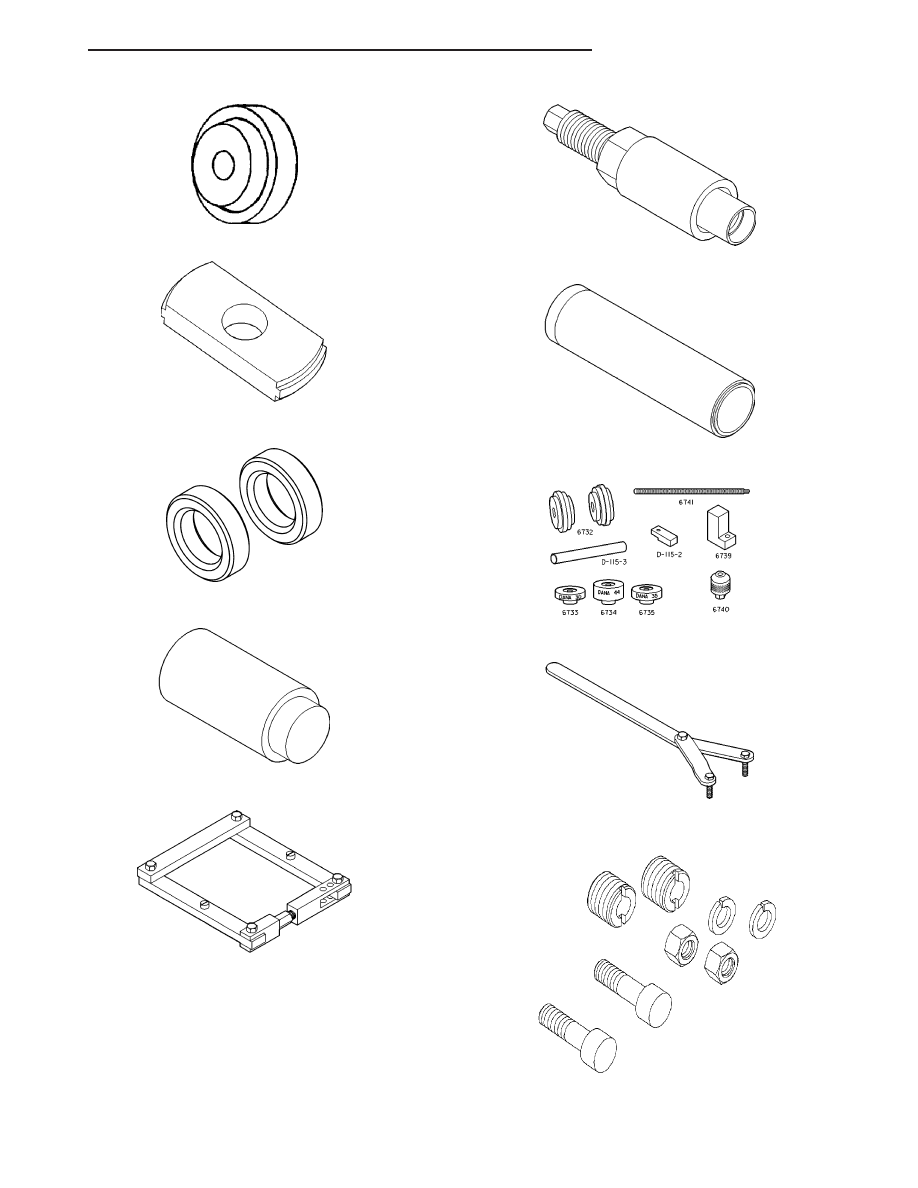

INSTALLER D-146

REMOVER D-149

DUMMY BEARINGS D-348

PLUG SP-3289

SPREADER W-129-B

INSTALLER W-162-D

INSTALLER 6448A

PINION DEPTH SET 6774

SPANNER WRENCH 6958

ADAPTER KIT 6987B

KJ

FRONT AXLE - 186FIA

3 - 51
