Jeep Liberty KJ. Manual - part 256

INSTALLATION

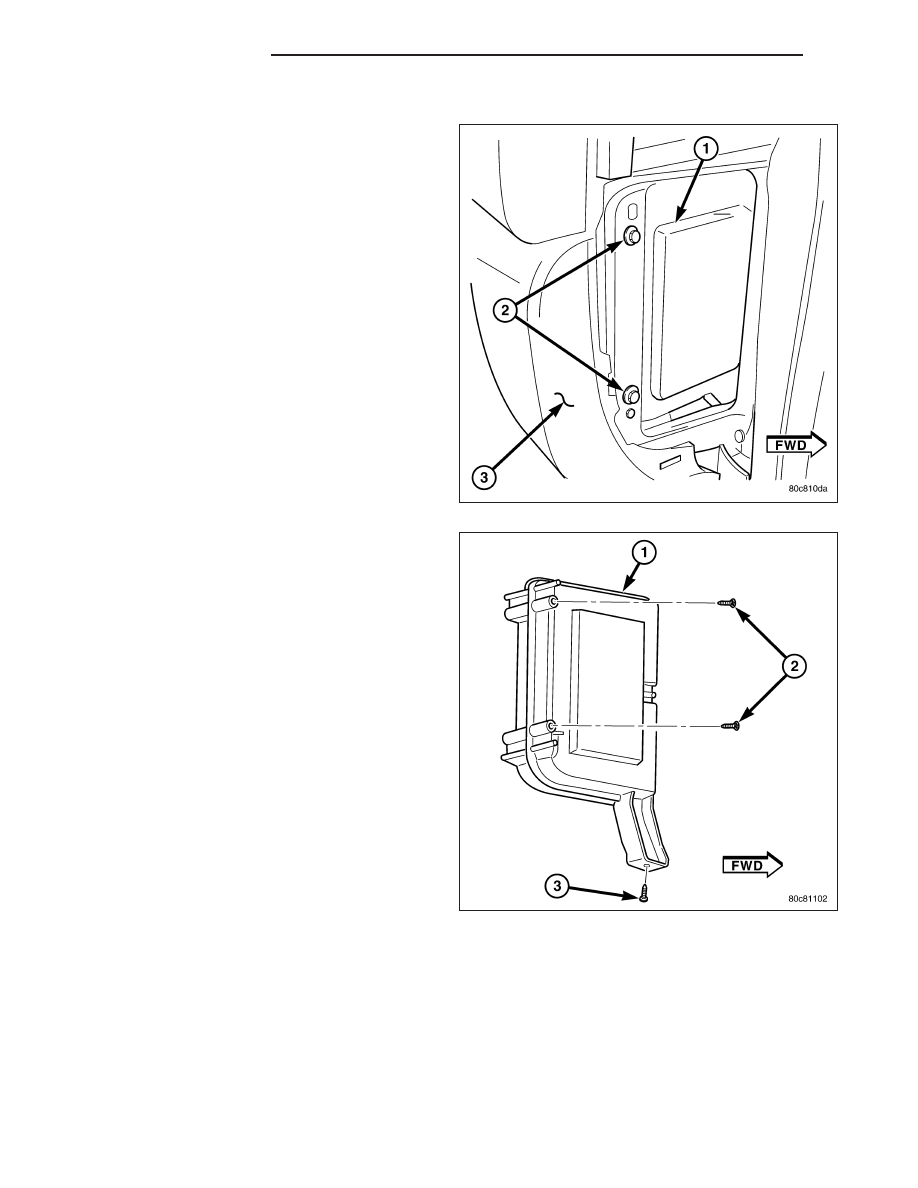

1. Position reservoir (1) to instrument panel.

2. Install two horizontal mounting screws (2) but do

not tighten.

3. Install one vertically mounted screw (3). Tighten all

three mounting screws to 3 N·m (20 in. lbs.).

4. Connect vacuum line to reservoir fitting.

5. Install glovebox assembly.

6. Install fuse box access cover panel.

8P - 14

SPEED CONTROL

KJ

VEHICLE THEFT SECURITY

TABLE OF CONTENTS

page

page

VEHICLE THEFT SECURITY - ELECTRICAL

DIAGNOSTICS . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

VEHICLE THEFT SECURITY - SERVICE

INFORMATION . . . . . . . . . . . . . . . . . . . . . . . . . . 62

VEHICLE THEFT SECURITY - ELECTRICAL DIAGNOSTICS

TABLE OF CONTENTS

page

page

VEHICLE THEFT SECURITY - ELECTRICAL

DIAGNOSTICS
DIAGNOSIS AND TESTING

HORN RELAY OUTPUT HIGH . . . . . . . . . . . . . . . . . 3
ITM–BCM MESSAGE NOT RECEIVED

(EXPORT ONLY). . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

ITM–EEPROM FAILURE (EXPORT ONLY) . . . . . . 7
ITM–LOOPBACK FAILURE (EXPORT ONLY) . . . . 8
ITM–NO SERIAL COMMUNICATION

(EXPORT ONLY). . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

ITM–PCM MESSAGE NOT RECEIVED

(EXPORT ONLY). . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

ITM–PRE-ARM TIMEOUT FAILURE (EXPORT

ONLY)

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

ITM–SIREN BATTERY HAS BEEN

TAMPERED (EXPORT ONLY). . . . . . . . . . . . . . . . 15

ITM–SIREN COMMUNICATION FAILURE

(EXPORT ONLY). . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

ITM–SIREN EEPROM FAILURE (EXPORT

ONLY)

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

ITM–SIREN INTERNAL BATTERY (EXPORT

ONLY)

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

ITM–SIREN ROM FAILURE (EXPORT ONLY) . . 19
ITM–TRANSDUCER FAILURE (EXPORT

ONLY)

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

ITM–VIN MISMATCH (EXPORT ONLY) . . . . . . . . 21
SKREEM/SKIM–ANTENNA FAILURE . . . . . . . . . . 22
SKREEM/SKIM–COP FAILURE . . . . . . . . . . . . . . . 23
SKREEM/SKIM–EEPROM FAILURE . . . . . . . . . . . 24
SKREEM/SKIM–INTERNAL FAULT . . . . . . . . . . . . 25
SKREEM/SKIM–PCM STATUS FAILURE . . . . . . . 26
SKREEM/SKIM–RAM FAILURE . . . . . . . . . . . . . . . 28
SKREEM/SKIM–ROLLING CODE FAILURE . . . . 29
SKREEM/SKIM–SERIAL LINK EXTERNAL

FAULT. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

SKREEM/SKIM–SERIAL LINK INTERNAL

FAULT. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

SKREEM/SKIM–STOCK OVERFLOW

FAILURE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

SKREEM/SKIM–TRANSPONDER

COMMUNICATION FAILURE. . . . . . . . . . . . . . . . . 35

SKREEM/SKIM–TRANSPONDER CYCLIC

REDUNDANCY CHECK (CRC) FAILURE. . . . . . 37

SKREEM/SKIM–TRANSPONDER ID

MISMATCH. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

SKREEM/SKIM–TRANSPONDER

RESPONSE MISMATCH. . . . . . . . . . . . . . . . . . . . . 41

SKREEM/SKIM–VIN MISMATCH . . . . . . . . . . . . . . 43
*ALARM TRIPS ON ITS OWN . . . . . . . . . . . . . . . . 45
*DRIVER DOOR DOES NOT TRIP VTSS . . . . . . 47
*FLIP-UP GLASS DOES NOT TRIP VTSS . . . . . 48
*FRONT PASSENGER DOOR DOES NOT

TRIP VTSS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

*HAZARD LAMPS INOPERATIVE WITH

VTSS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

*HEADLAMPS FAIL TO FLASH WITH VTSS . . . 52
*HOOD DOES NOT TRIP VTSS (EXPORT

ONLY)

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

*HORN FAILS TO SOUND WITH VTSS . . . . . . . . 54
*INTRUSION TRANSCEIVER MODULE

SENSITIVITY (EXPORT ONLY). . . . . . . . . . . . . . . 55

*LEFT REAR DOOR DOES NOT TRIP VTSS . . . 56
*RIGHT REAR DOOR DOES NOT TRIP

VTSS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

*TAILGATE DOES NOT TRIP VTSS . . . . . . . . . . . 57
*VTSS WILL NOT ARM . . . . . . . . . . . . . . . . . . . . . . 58
INTERMITTENT CONDITION . . . . . . . . . . . . . . . . . 59

STANDARD PROCEDURE

SKREEM/SKIM VERIFICATION . . . . . . . . . . . . . . . 60
VTSS VERIFICATION TEST - 1A . . . . . . . . . . . . . 61

KJ

VEHICLE THEFT SECURITY

8Q - 1

VEHICLE THEFT SECURITY - ELECTRICAL DIAGNOSTICS

DIAGNOSIS AND TESTING

8Q - 2

VEHICLE THEFT SECURITY - ELECTRICAL DIAGNOSTICS

KJ

HORN RELAY OUTPUT HIGH

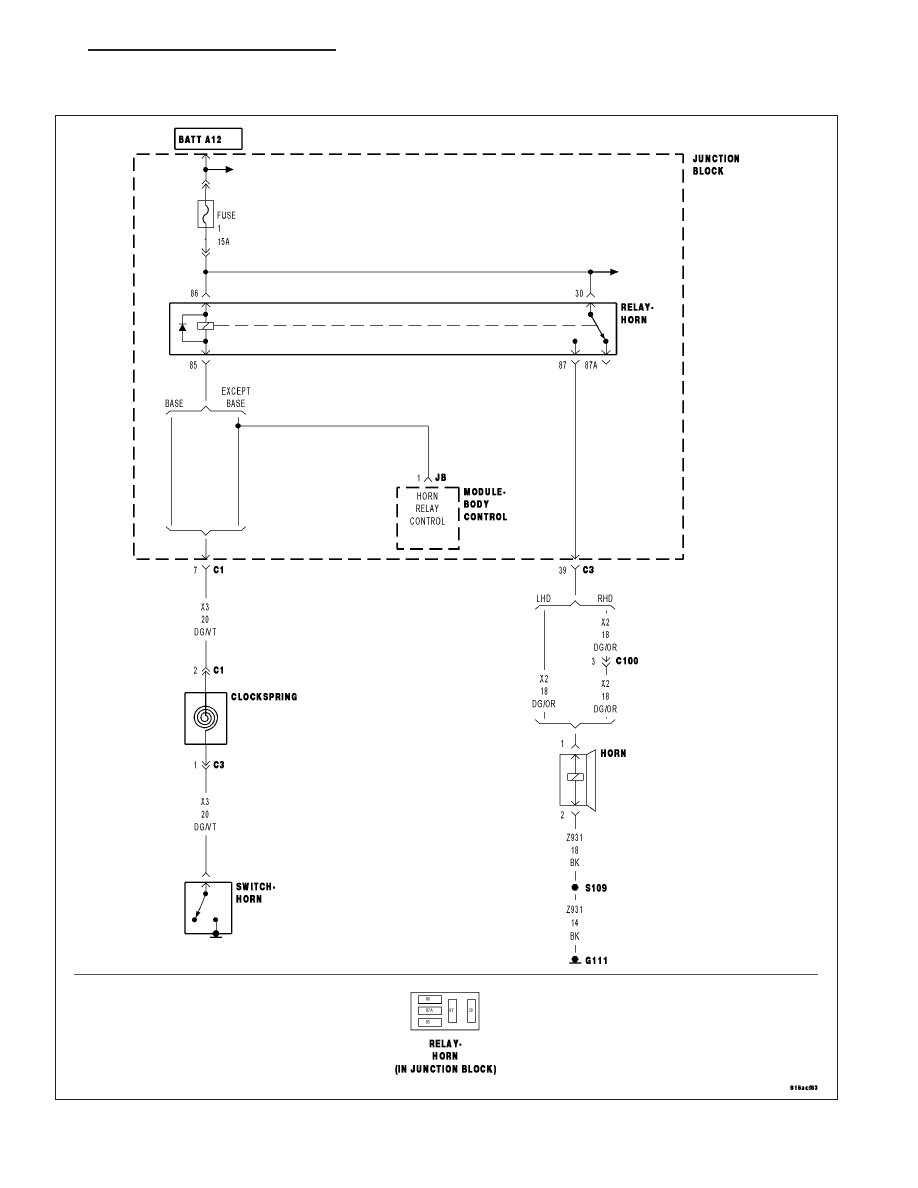

For a complete wiring diagram Refer to Section 8W
