NO RIGHT SIDE IMPACT SENSOR 1 COMMUNICATION

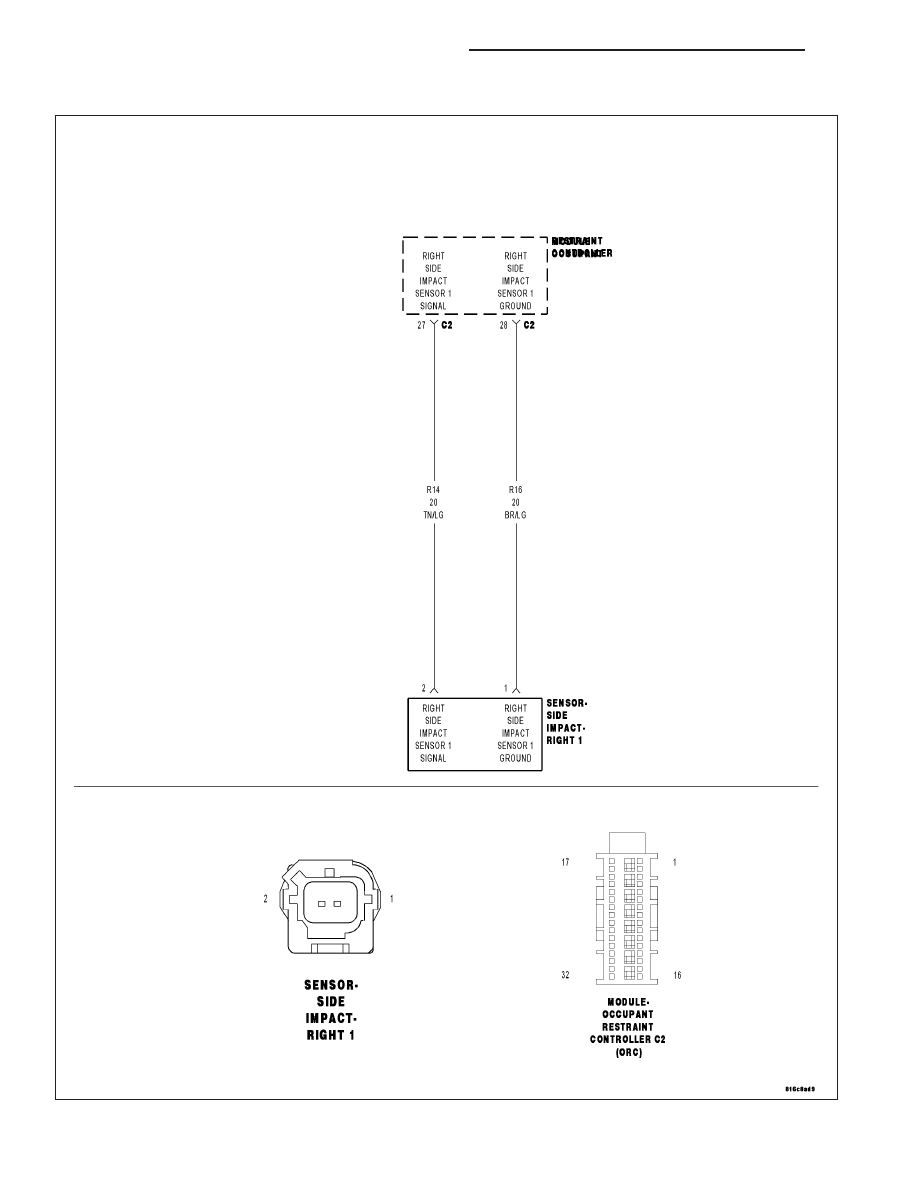

For a complete wiring diagram Refer to Section 8W.

8O - 110

RESTRAINTS - ELECTRICAL DIAGNOSTICS

KJ

•

When Monitored:
The Occupant Restraint Controller (ORC) supplies power to and communicates continuously with each impact
sensor via each sensor’s signal circuit.

•

Set Condition:
The ORC will set this DTC if it is unable to either establish or maintain communication with the Right Side
Impact Sensor.

Possible Causes

(R14) RIGHT SIDE IMPACT SENSOR 1 SIGNAL CIRCUIT SHORTED TO BATTERY

(R14) RIGHT SIDE IMPACT SENSOR 1 SIGNAL CIRCUIT SHORTED TO GROUND

(R14) RIGHT SIDE IMPACT SENSOR 1 SIGNAL CIRCUIT SHORTED TO (R16) RIGHT SIDE IMPACT SENSOR
1 GROUND CIRCUIT

(R16) RIGHT SIDE IMPACT SENSOR 1 GROUND CIRCUIT OPEN

(R14) RIGHT SIDE IMPACT SENSOR 1 SIGNAL CIRCUIT OPEN

RIGHT SIDE IMPACT SENSOR 1

ORC

Diagnostic Test

1.

DETERMINE ACTIVE OR STORED DTC

NOTE: Ensure that the battery is fully charged.
Turn the ignition on.

SELECT ACTIVE or STORED DTC:

ACTIVE DTC

Go To 2

STORED DTC

Go To 8

2.

CHECK THE (R14) RIGHT SIDE IMPACT SENSOR 1 SIGNAL CIRCUIT AND THE (R16) RIGHT SIDE
IMPACT SENSOR 1 GROUND CIRCUIT FOR A SHORT TO BATTERY

WARNING: To avoid personal injury or death, turn the ignition off,
disconnect the battery and wait two minutes before proceeding.
Disconnect the Right side Impact Sensor 1 connector.

Disconnect the ORC connector.

WARNING: To avoid personal injury or death, turn the ignition on,
then reconnect the battery.
Measure the voltage of the (R14) Right Side Impact Sensor 1 Signal
circuit between the Right Side Impact Sensor 1 connector and ground.

Measure the voltage of the (R16) Right Side Impact Sensor 1 Ground
circuit between the Right Side Impact Sensor 1 connector and ground.

Is there any voltage present on either circuit?

Yes

>> Repair the circuits with voltage present for a short to bat-

tery.

Perform *AIRBAG SYSTEM VERIFICATION TEST - VER 1.

No

>> Go To 3

KJ

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 111

3.

CHECK THE (R14) RIGHT SIDE IMPACT SENSOR 1 SIGNAL CIRCUIT FOR A SHORT TO GROUND

WARNING: To avoid personal injury or death, turn the ignition off,
disconnect the battery and wait two minutes before proceeding.
Measure the resistance of the (R14) Right Side Impact Sensor 1 Signal
circuit between ground and the Right Side Impact Sensor 1 connector.

Is the resistance below 100K ohms?

Yes

>> Repair the (R14) Right Side Impact Sensor 1 Signal circuit

for a short to ground.

Perform *AIRBAG SYSTEM VERIFICATION TEST - VER 1.

No

>> Go To 4

4.

CHECK THE (R14) RIGHT SIDE IMPACT SENSOR 1 SIGNAL CIRCUIT FOR A SHORT TO THE (R16)
RIGHT SIDE IMPACT SENSOR 1 GROUND CIRCUIT

Measure the resistance between the (R14) Right Side Impact Sensor 1
Signal circuit and the (R16) Right Side Impact Sensor 1 Ground circuit
at the Right Side Impact Sensor 1 connector.

Is the resistance below 100K ohms?

Yes

>> Repair the (R14) Right Side Impact Sensor 1 Signal circuit

for a short to the (R16) Right Side Impact Sensor 1 Ground
circuit.

Perform *AIRBAG SYSTEM VERIFICATION TEST - VER 1.

No

>> Go To 5

8O - 112

RESTRAINTS - ELECTRICAL DIAGNOSTICS

KJ

5.

CHECK THE (R16) RIGHT SIDE IMPACT SENSOR 1 GROUND CIRCUIT FOR AN OPEN OR HIGH
RESISTANCE

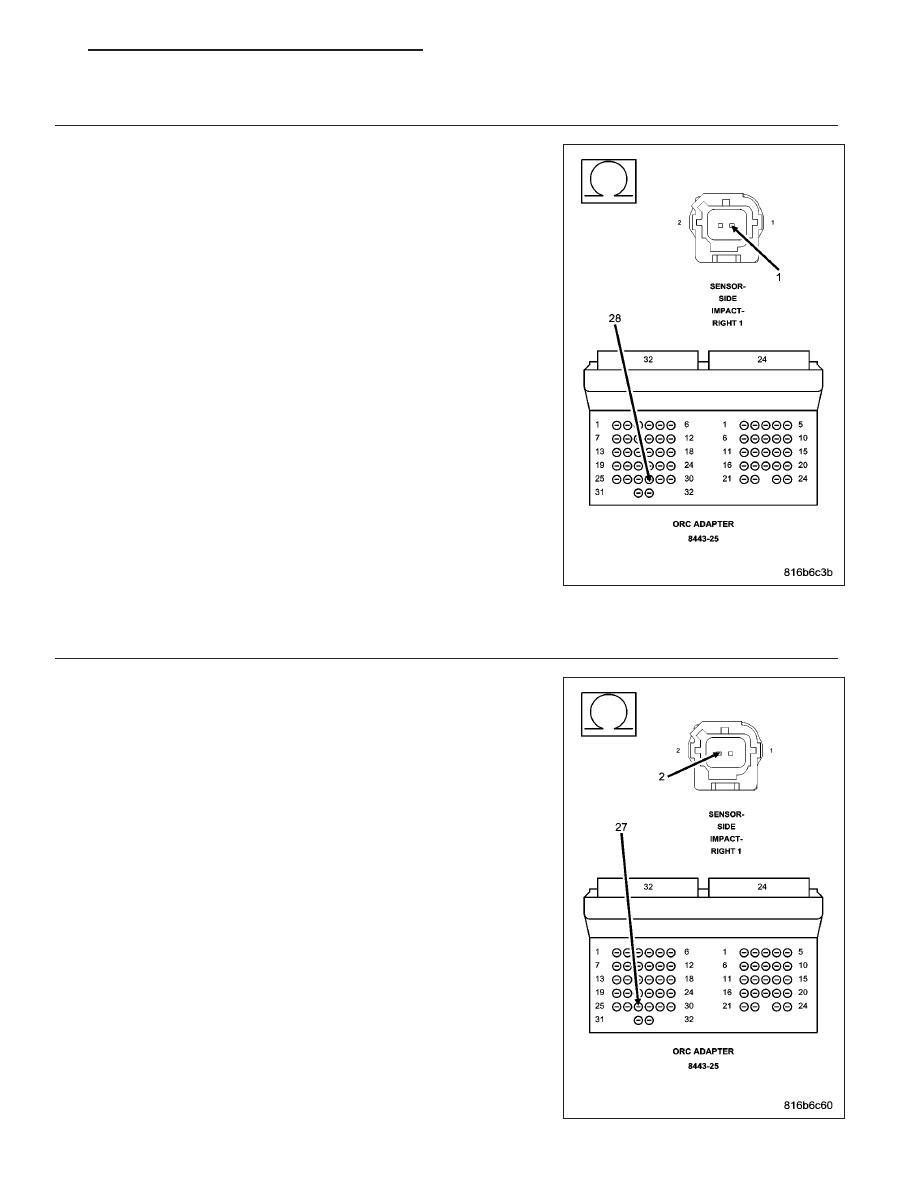

Connect the 8443 Load Tool ORC Adaptor to the Occupant Control
Module connector.

Measure the resistance of the (R16) Right Side Impact Sensor 1
Ground circuit between the Right Side Impact Sensor 1 connector and
the 8443 Load Tool ORC Adaptor.

Is the resistance below 1.0 ohm?

Yes

>> Go To 6

No

>> Repair the (R16) Right Side Impact Sensor 1 Ground circuit

for an open or high resistance.

Perform *AIRBAG SYSTEM VERIFICATION TEST - VER 1.

6.

CHECK THE (R14) RIGHT SIDE IMPACT SENSOR 1 SIGNAL CIRCUIT FOR AN OPEN OR HIGH
RESISTANCE

Measure the resistance of the (R14) Right Side Impact Sensor 1 Signal
circuit between the Right Side Impact Sensor 1 connector and the 8443
Load Tool ORC Adaptor.

Is the resistance below 1.0 ohm?

Yes

>> Go To 7

No

>> Repair the (R14) Right Side Impact Sensor 1 Signal circuit

for an open or high resistance.

Perform *AIRBAG SYSTEM VERIFICATION TEST - VER 1.
