DOOR LOCK RELAY

REMOVAL

1. Disconnect and isolate the battery negative cable.

2. Reach up under instrument panel and remove the relay from Junction Block (JB).

INSTALLATION

1. Position the horn relay in the proper receptacle in the Junction Block (JB).

2. Push down firmly on the relay until the terminals are fully seated.

3. Connect the battery negative cable.

8N - 74

POWER LOCKS

KJ

REMOTE KEYLESS ENTRY MODULE

DESCRIPTION

When an RKE lock message is sent to the Body Control Module (BCM), the BCM actuates the doors and the tail-
gate lock, the interior lighting is turned off, the horn chirps (if this feature is enabled), the exterior lamps flash (if this
feature is enabled) and, if the vehicle is so equipped, the Vehicle Theft Security System (VTSS) is armed. When an
RKE unlock message is sent to the BCM, the BCM actuates the driver side front door (or all doors and the tailgate
if this feature is enabled) unlock, the interior lighting is turned on and, if the vehicle is so equipped, the VTSS is
disarmed. The exterior lamps flash if this feature is enabled

When an RKE panic message is sent to the BCM, the BCM actuates the driver side front door (or all doors and the
tailgate if this feature is enabled) unlock, the interior lighting is turned on and, if the vehicle is so equipped, the
VTSS is disarmed. The panic message will also cause the exterior lamps (including the headlights) to flash, and the
horn to pulse for about three minutes, or until a second panic message is sent to the BCM. A vehicle speed of about
25.7 Km/h (15 mph) will also cancel the panic event.

OPERATION

Whenever the vehicle battery power is interrupted, the Remote Keyless Module (RKE) Module will retain all vehicle
access codes in its memory. When replacing or adding a key fob transmitter (maximum of 4) a scan tool is required
to program the RKE Module to accept the new Vehicle Access Code if a customer owned transmitter is not avail-
able.

If a functioning transmitter is available, (Refer to 8 - ELECTRICAL/POWER LOCKS/KEYLESS ENTRY TRANSMIT-
TER - STANDARD PROCEDURE)

DIAGNOSIS AND TESTING - REMOTE KEYLESS ENTRY MODULE

Refer to the proper Body Diagnostic Procedures Manual for testing the Remote Keyless Entry system using a scan
tool.

REMOVAL

1. Disconnect and isolate the battery negative cable.

2. Remove the Junction Block (JB) (4) (Refer to 8 -

ELECTRICAL/POWER DISTRIBUTION/JUNCTION
BLOCK - REMOVAL).

3. Remove Remote Keyless Entry module (2) from

Body Control Module (3).

KJ

POWER LOCKS

8N - 75

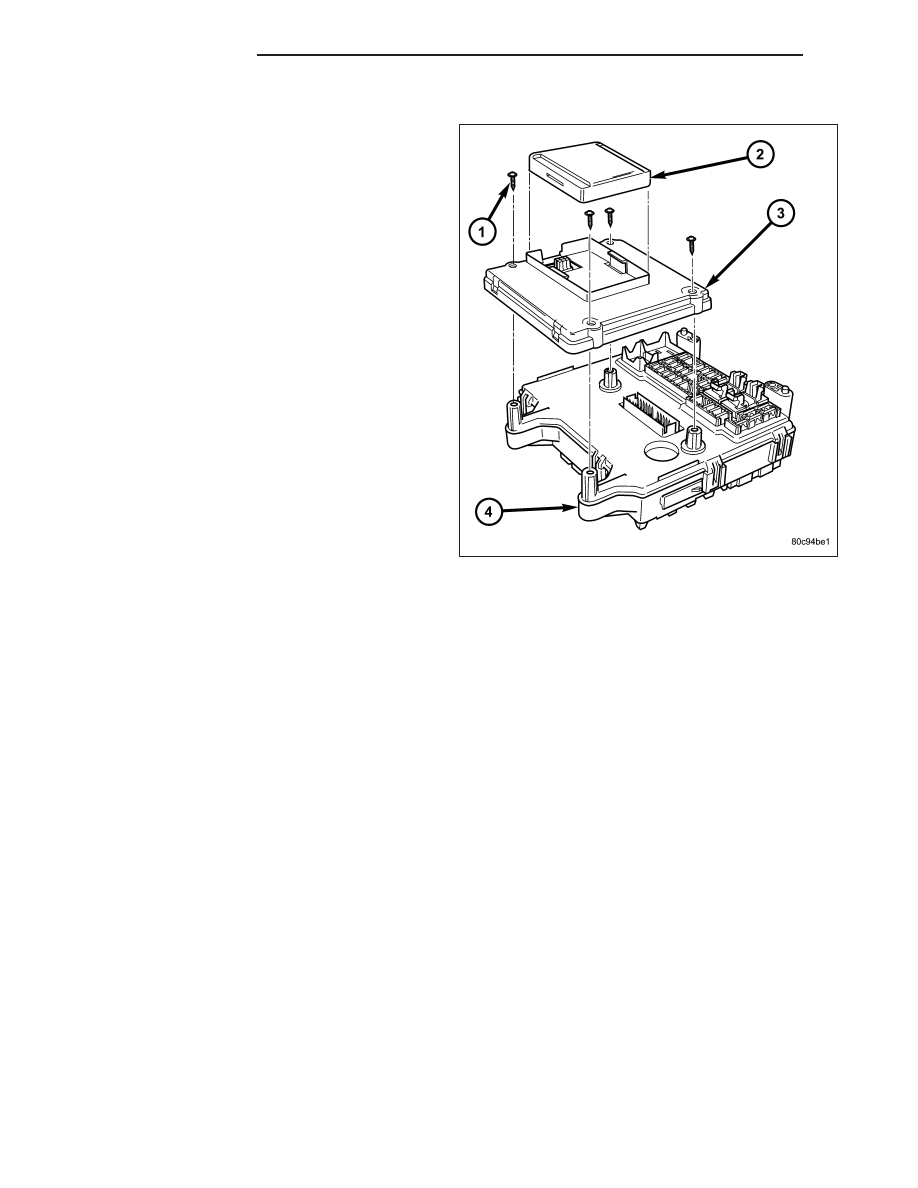

INSTALLATION

1. Install Remote Keyless Entry module (2) to Body

Control Module (3).

2. Install Junction Block (JB) (4) (Refer to 8 - ELEC-

TRICAL/POWER

DISTRIBUTION/JUNCTION

BLOCK - INSTALLATION).

3. Connect the battery negative cable.

8N - 76

POWER LOCKS

KJ

REMOTE KEYLESS ENTRY TRANSMITTER

DIAGNOSIS AND TESTING - REMOTE KEYLESS ENTRY TRANSMITTER

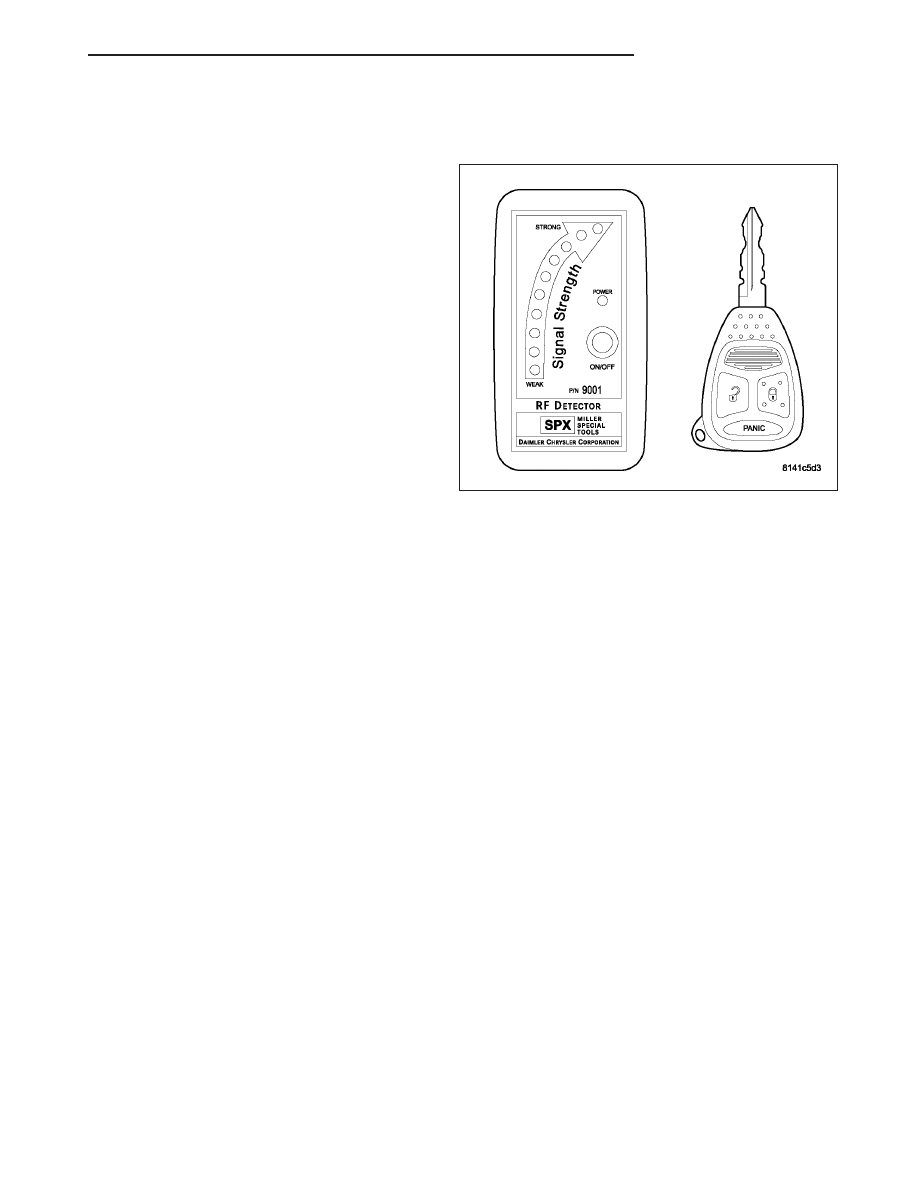

Using special tool 9001, first test to ensure that the
transmitter is functioning. Typical testing distance is
2.5 centimeters (1 inch) for Asian transmitters and
30.5 centimeters (12 inches) for all others. To test,
position the transmitter as shown. Press any transmit-
ter button, then test each button individually. The tool
will beep if a radio signal strength that lights five or
more LED’s is detected. Repeat this test three times.
If transmitter fails any of the test refer to the Diagnos-
tic Procedures manual.

STANDARD PROCEDURE

STANDARD PROCEDURE - RKE TRANSMITTER CUSTOMER PREFERENCES

AUTOMATIC (ROLLING) LOCKS

The rolling locks feature can be toggled ON/OFF by using the scan tool only.

HORN CHIRP DISABLING / ENABLING

The horn chirp can be toggled using the scan tool or by using the Remote Keyless Entry (RKE) transmitter.

To DISABLE (cancel) the horn chirp feature, press and hold the transmitter LOCK button for four to ten seconds.
While pressing the LOCK button in, press the UNLOCK button. Release both buttons.

To ENABLE the horn chirp feature, repeat the above procedure.

OPTICAL CHIRP (FLASH) DISABLING / ENABLING

The optical chirp can be toggled using the scan tool or by using the Remote Keyless Entry (RKE) transmitter.

To DISABLE (cancel) the optical chirp feature, press and hold the transmitter LOCK button for four to ten seconds.
While pressing the LOCK button in, press the TAILGATE RELEASE button. Release both buttons.

To ENABLE the optical chirp feature, repeat the above procedure.

TAIL GATE RELEASE DELAY

Press the UNLOCK button for four to ten seconds. While pressing the UNLOCK button, press the TAIL GATE
RELEASE button. Release both buttons.

This will toggle between PRESS AND HOLD and PRESS (no delay).

UNLOCK SEQUENCE

The unlock sequence can be toggled using the scan tool or by using the Remote Keyless Entry (RKE) transmitter.

Press and hold the transmitter UNLOCK button for four to ten seconds. While pressing the UNLOCK button in,
press the LOCK button. Release both buttons.

This will toggle between Driver door first and Unlock all doors function.

KJ

POWER LOCKS

8N - 77
