DOOR LOCK / UNLOCK SWITCH

DIAGNOSIS AND TESTING - DOOR LOCK/UNLOCK SWITCH

1. Remove the switch to be tested (Refer to 8 -

ELECTRICAL/POWER

LOCKS/POWER

LOCK

SWITCH - REMOVAL).

2. Using an ohmmeter, Test switch for resistance val-

ues.

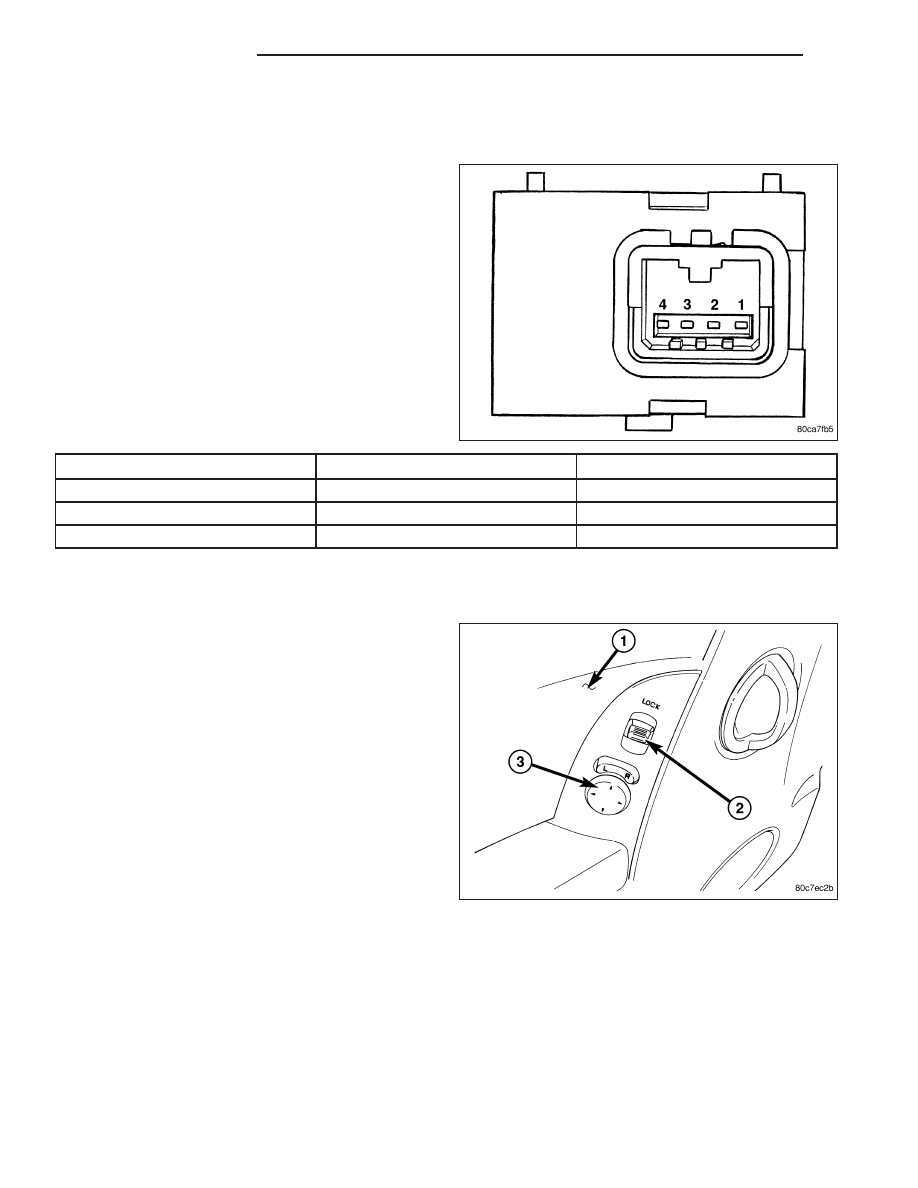

DOOR LOCK SWITCH TEST

SWITCH POSITION

PINS

RESISTANCE VALUE

UNACTUATED

1 AND 4

5.0K OHM ± 10 %

LOCK

1 AND 4

1.4K OHM ±10 %

UNLOCK

1 AND 4

426 OHM ± 10 %

3. If test results are not obtained as shown in the test table, replace the switch.

REMOVAL

1. Disconnect and isolate the battery negative cable.

2. Remove the door trim panel (1) (Refer to 23 -

BODY/DOOR - FRONT/TRIM PANEL - REMOVAL).

3. Disconnect

electrical

harness

connector

from

switch (2).

8N - 70

POWER LOCKS

KJ

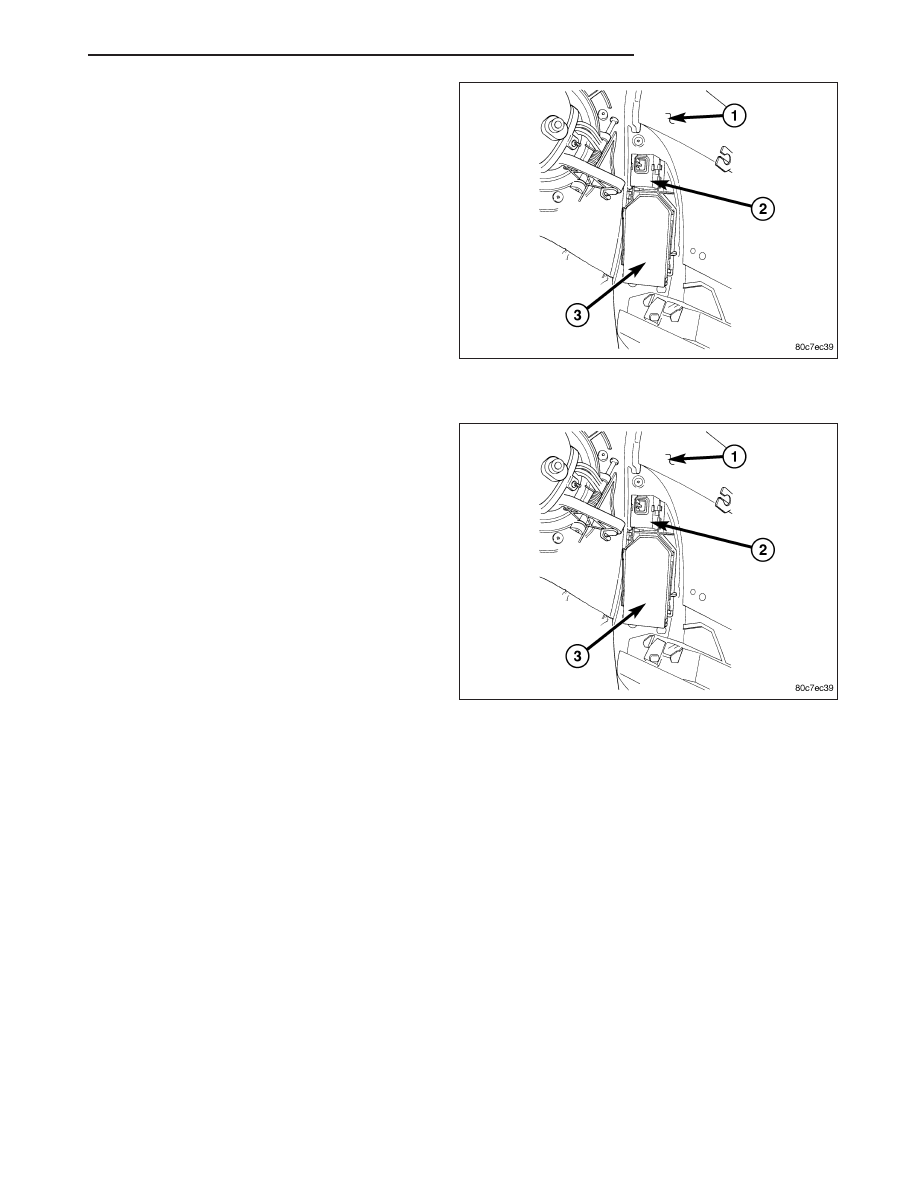

4. From behind the door trim panel (1), gently pry the

switch (2) from the door trim panel.

INSTALLATION

1. Press the switch (2) into place.

2. Connect the electrical harness connector to the

switch.

3. Install the door trim panel (1) (Refer to 23 - BODY/

DOOR - FRONT/TRIM PANEL - INSTALLATION).

4. Connect the battery negative cable.

KJ

POWER LOCKS

8N - 71

DOOR LOCK MOTOR

DESCRIPTION

The lock mechanisms are actuated by a reversible electric motor mounted within each door and tailgate. The power
lock motors are integral to the door latch units.

The power lock motors cannot be adjusted or repaired and, if faulty or damaged, the door latch unit must be
replaced.

OPERATION

The door lock motors are controlled by relays. A positive and negative battery connection to the two motor terminals
will cause the motor to move in one direction. Reversing the current will cause the motor to move in the opposite
direction.

DIAGNOSIS AND TESTING - DOOR LOCK MOTOR

The most reliable, efficient, and accurate means to diagnose the power lock system requires the use of a scan tool
and the proper Diagnostic Procedures manual. Refer to the appropriate wiring information.

8N - 72

POWER LOCKS

KJ

FLIP-UP GLASS RELEASE SWITCH

DIAGNOSIS AND TESTING - FLIP-UP GLASS RELEASE SWITCH

1. Disconnect and isolate the battery negative cable.

2. Remove the tailgate trim panel (Refer to 23 - BODY/DECKLID/HATCH/LIFTGATE/TAILGATE/TRIM PANEL -

REMOVAL).

3. Disconnect the wire harness connector.

4. Using an ohmmeter, check for continuity between the pins of the wire harness connector while pulling on the

tailgate handle.

5. If no continuity is found, replace the tailgate handle assembly (Refer to 23 - BODY/DECKLID/HATCH/LIFTGATE/

TAILGATE/EXTERIOR HANDLE - REMOVAL).
