3.

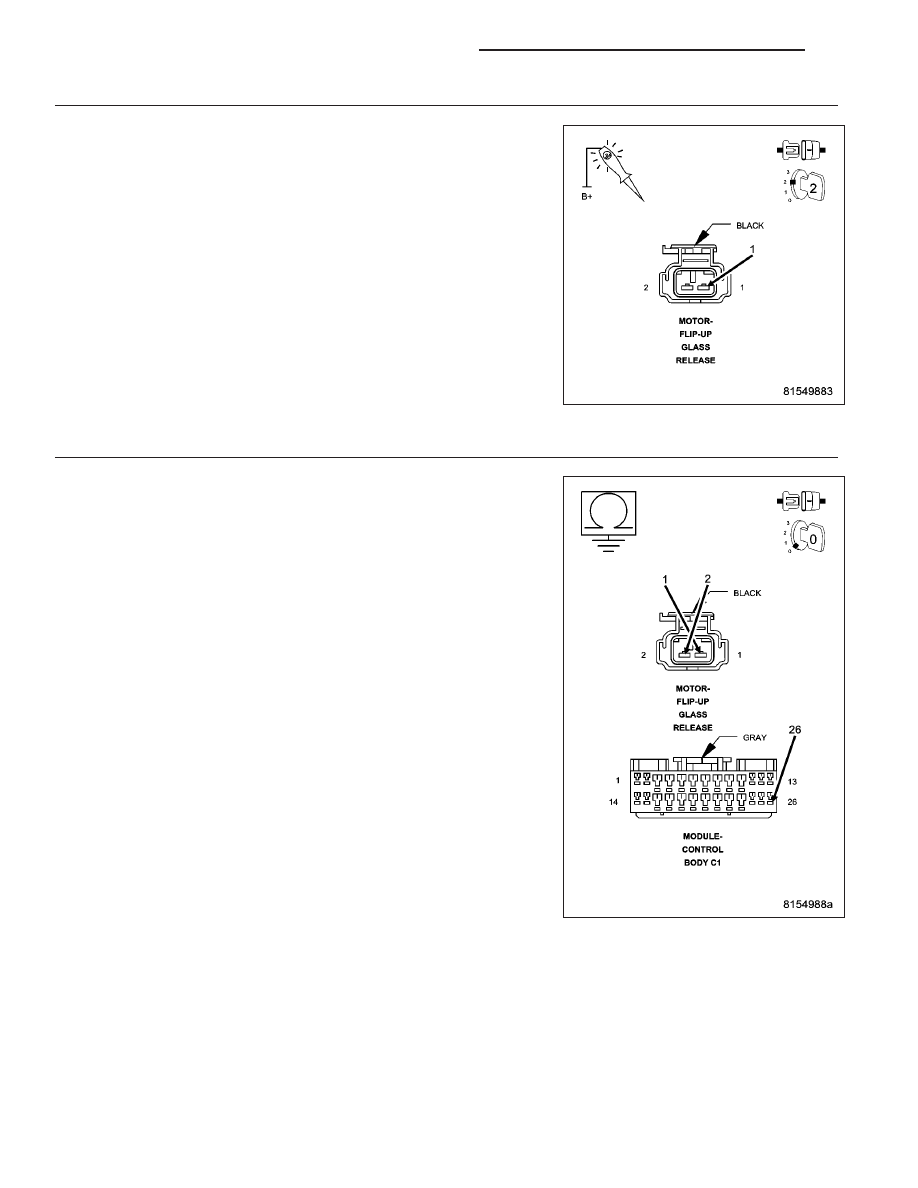

CHECK FOR OPEN GROUND CIRCUIT

Using a 12-volt test light connected to 12-volts, check the (Z213)
Ground circuit in the motor connector.

Does the test light illuminate brightly?

Yes

>> Go To 4

No

>> Repair the (Z213) Ground circuit for an open.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

4.

TEST FOR OPEN (P100) FLIP-UP GLASS RELEASE MOTOR DRIVER WIRE

Turn the ignition off.

Connect a jumper wire between the (P100) Flip-Up Glass Release
Motor Driver circuit and (Z213) Ground in the motor connector.

Disconnect the Body Control Module C1 connector.

Measure the resistance between ground and the (P100) Flip-Up Glass
Release Motor Driver circuit.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Body Control Module in accordance with ser-

vice information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

No

>> Repair the (P100) Flip-Up Glass Release Motor Driver cir-

cuit for an open.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

8N - 50

POWER LOCKS - ELECTRICAL DIAGNOSTICS

KJ

5.

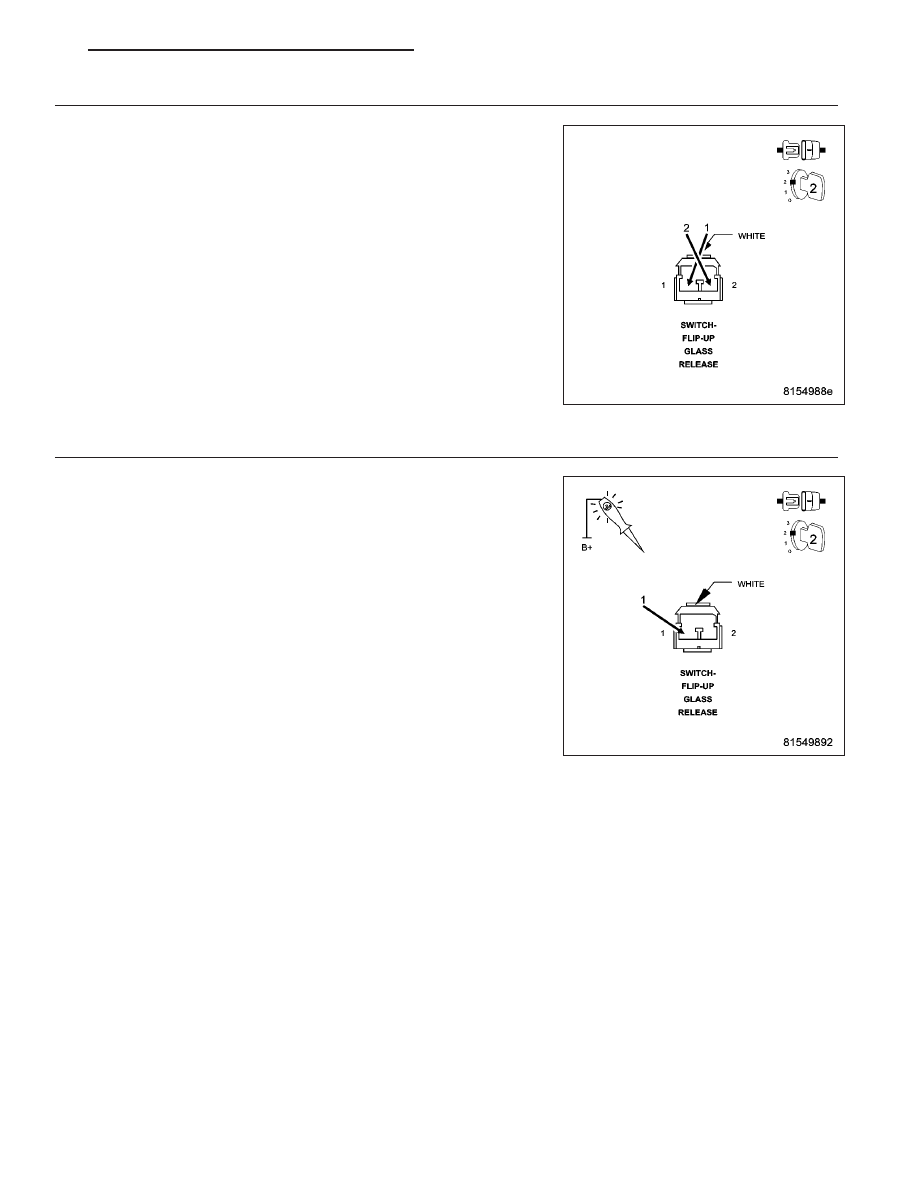

CHECK FLIP-UP GLASS RELEASE SWITCH

Remove the tailgate trim panel.

Disconnect the Flip-Up Glass Release Switch. connector.

Connect a jumper wire between the (P101) Flip-Up Glass Release
Switch circuit and the (G910) Tailgate Switch Ground circuit in the
switch connector.

With the scan tool in Data Display, read the Flip-Up Glass Rel Sw state.

Does the scan tool display CLOSED?

Yes

>> Replace the Flip-Up Glass Release Switch.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

No

>> Go To 6

6.

CHECK (G910) TAILGATE SWITCH GROUND FOR AN OPEN

Using a 12-volt test light connected to 12-volts, check the (G910) Tail-
gate Switch Ground circuit.

Does the test light illuminate brightly?

Yes

>> Go To 7

No

>> Repair the (G910) Tailgate Switch Ground circuit for an

open.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

KJ

POWER LOCKS - ELECTRICAL DIAGNOSTICS

8N - 51

7.

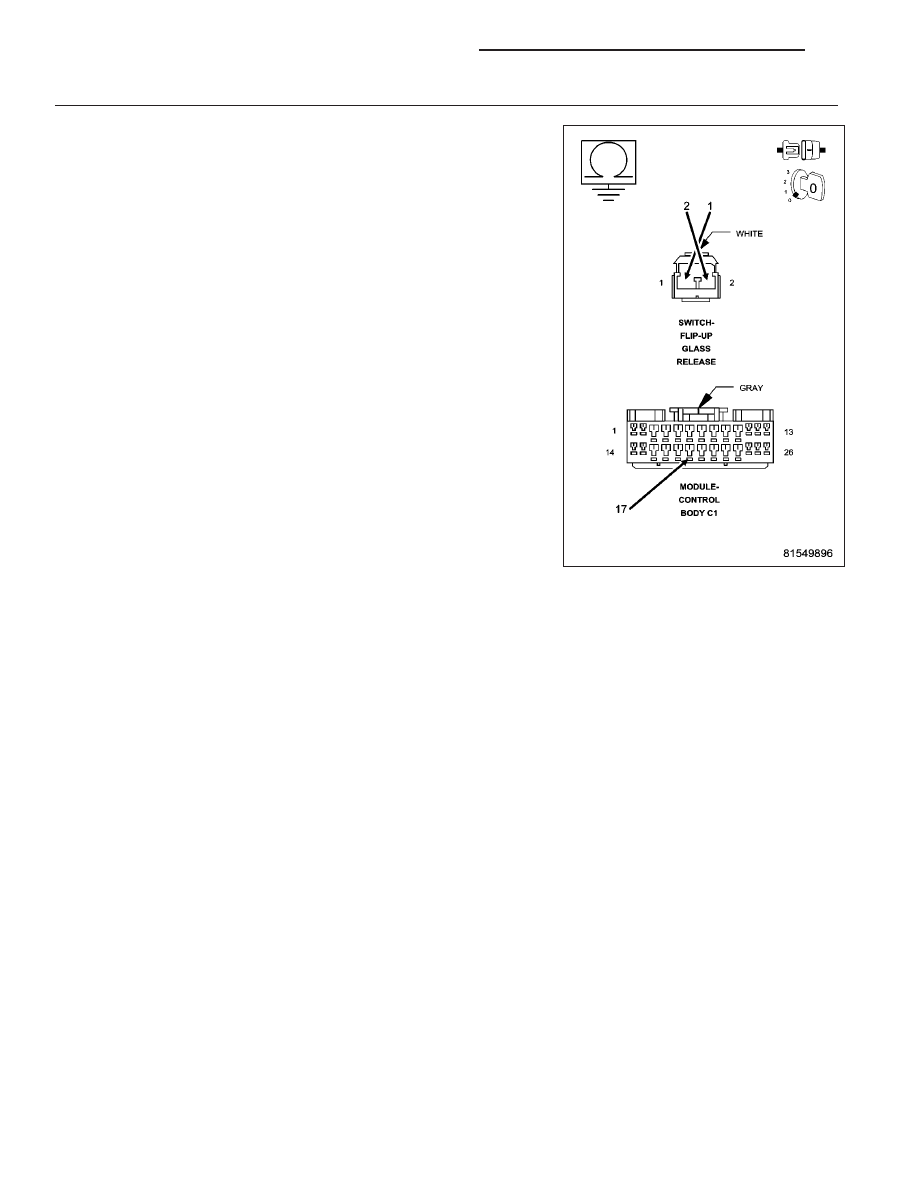

CHECK (P101) FLIP-UP GLASS RELEASE SWITCH SENSE WIRE FOR AN OPENl

Turn the ignition off.

Connect a jumper wire between the (P101) Flip-Up Glass Release
Switch Sense circuit and (G910) Ground circuit in the Flip-Up Glass
Release Switch connector.

Disconnect the Body Control Module C1 connector.

Measure the resistance between ground and the (P101) Flip-Up Glass
Release Switch Sense circuit.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Body Control Module in accordance with ser-

vice information.

No

>> Repair the (P101) Flip-Up Glass Release Switch Sense cir-

cuit for an open.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

8N - 52

POWER LOCKS - ELECTRICAL DIAGNOSTICS

KJ

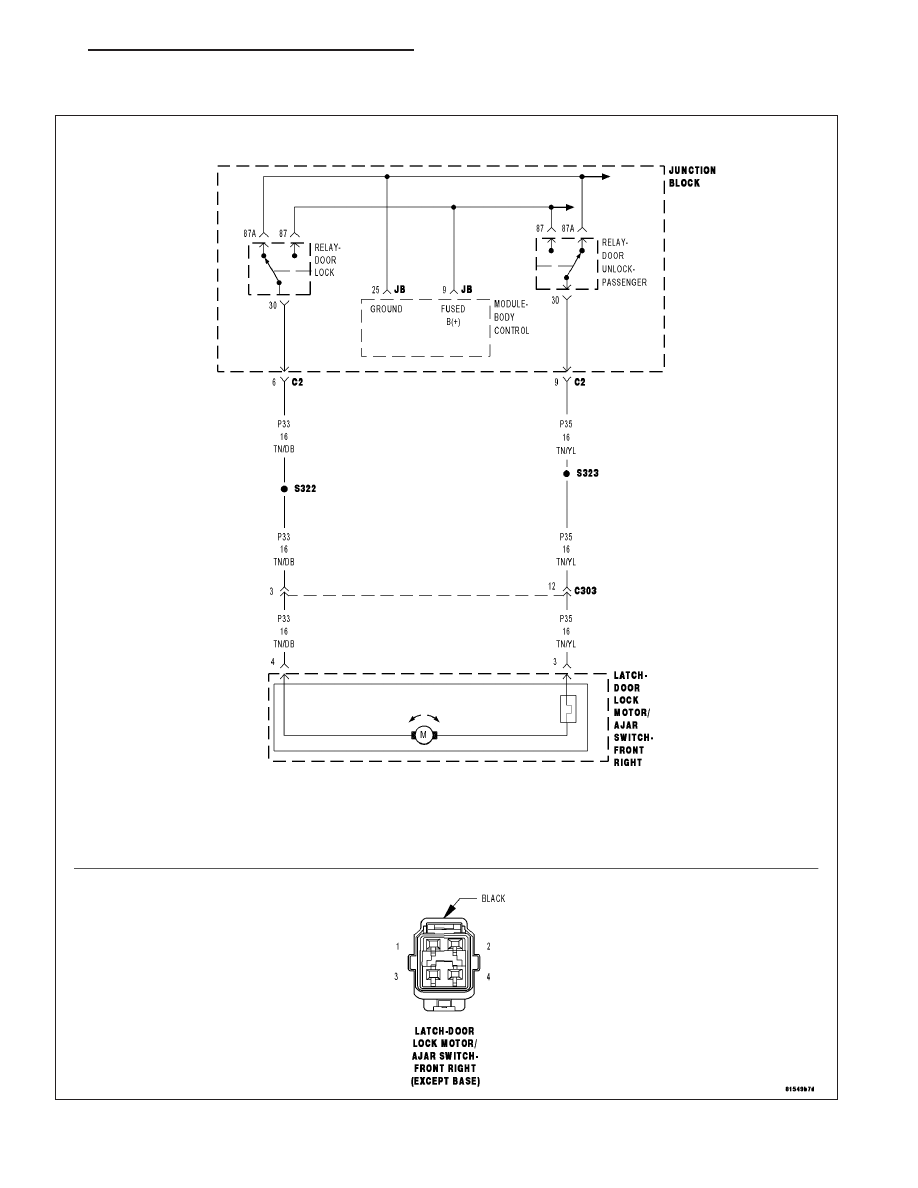

*ONE PASSENGER DOOR FAILS TO LOCK AND UNLOCK

For a complete wiring diagram Refer to Section 8W.
