When Monitored:
Whenever the ignition is on.

•

Set Condition:
When the BCM detects a voltage of greater than 4.75 volts on the door lock switch mux input for over 5
seconds, this code will set. The normal voltage on the circuit is between 0.25 and 4.75 volts depending on
switch positions. NOTE: Left and right switches are in parallel.

Possible Causes

(P37) LEFT DOOR LOCK SWITCH GND WIRE OPEN

(P36) LEFT DOOR LOCK SWITCH MUX WIRE OPEN

(P36) LEFT DOOR LOCK SWITCH MUX WIRE SHORT TO VOLTAGE

(P37) RIGHT DOOR LOCK SWITCH GND WIRE OPEN

(P36) RIGHT DOOR LOCK SWITCH MUX WIRE OPEN

(P36) RIGHT DOOR LOCK SWITCH MUX WIRE SHORT TO VOLTAGE

LEFT DOOR LOCK SWITCH - OPEN

LEFT DOOR LOCK SWITCH - SHORTED

RIGHT DOOR LOCK SWITCH - OPEN

RIGHT DOOR LOCK SWITCH - SHORTED

JUNCTION BLOCK OPEN

BODY CONTROL MODULE - DOOR LOCK SWITCH MUX OPEN

Diagnostic Test

1.

CHECK TROUBLE CODE

Turn the ignition on.

With the scan tool, erase DTCs.

Operate the door locks several times from both door lock switches

With the scan tool read DTCs.

Does the scan tool display DOOR LOCK SWITCH OPEN OR SHORT TO VOLTAGE?

Yes

>> Go To 2

No

>> Problem is intermittent and not present at this time. Using the wiring diagram/schematic as a guide,

inspect the wiring and connectors and repair as necessary.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE)

8N - 22

POWER LOCKS - ELECTRICAL DIAGNOSTICS

KJ

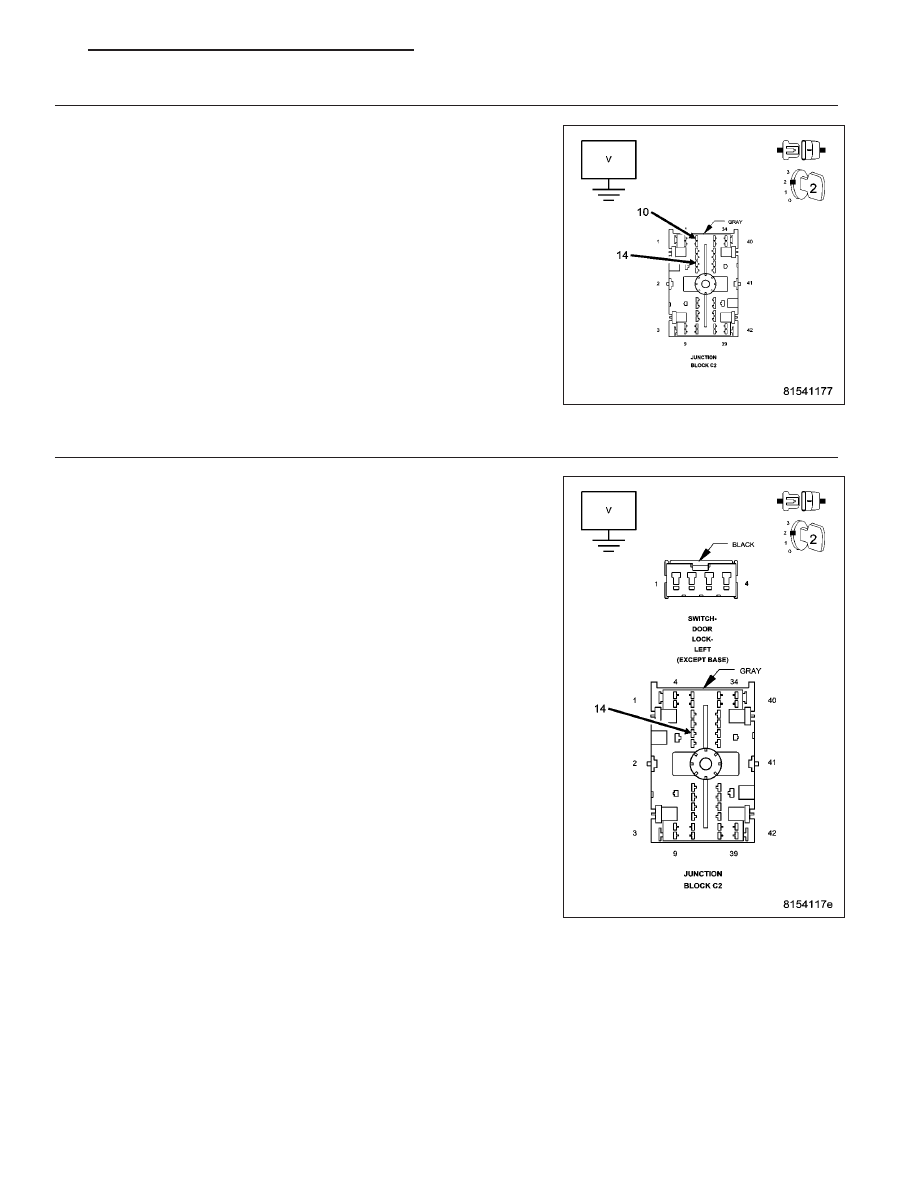

2.

CHECK DOOR LOCK SWITCH MUX CIRCUIT FOR A SHORT TO VOLTAGE

Disconnect the Junction Block C2 connector.

Measure the voltage between ground and the (P36) Door Lock Switch
Mux circuit cavity 14 in the C2 connector.

Measure the voltage between ground and the (P36) Door Lock Switch
Mux circuit cavity 10 in the C2 connector.

Which cavity had greater than 0.5 volts?

Cavity 14 - Left Door

Go To 3

Cavity 10 - Right Door

Go To 4

Neither circuit over 0.5 volts.

Go To 5

3.

CHECK LEFT DOOR LOCK SWITCH MUX WIRE FOR A SHORT TO VOLTAGE

Disconnect the Left Door Lock Switch connector.

Measure the voltage between ground and the (P36) Door Lock Switch
Mux circuit cavity 14 in the JB-C2 connector.

Is there any voltage present?

Yes

>> Repair the (P36) Door Lock Switch Mux wire for a short to

voltage.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

No

>> Replace the Left Door Lock Switch.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

KJ

POWER LOCKS - ELECTRICAL DIAGNOSTICS

8N - 23

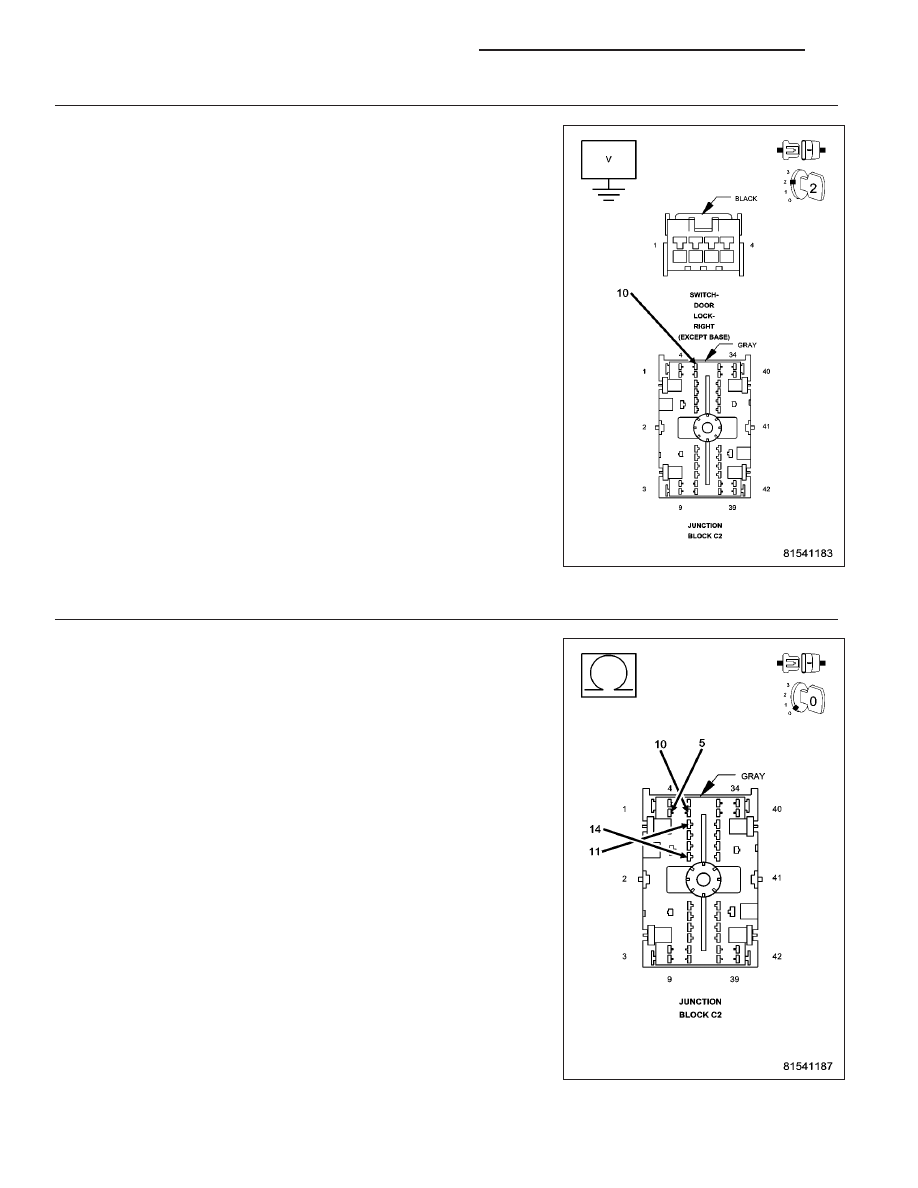

4.

CHECK RIGHT DOOR LOCK SWITCH MUX WIRE FOR A SHORT TO VOLTAGE

Disconnect the Right Door Lock Switch connector.

Measure the voltage between ground and the (P36) Door Lock Switch
Mux circuit cavity 10 in the JB-C2 connector.

Is there any voltage present?

Yes

>> Repair the (P36) Door Lock Switch Mux wire for a short to

voltage.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

No

>> Replace the Right Door Lock Switch.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

5.

CHECK DOOR LOCK SWITCH MUX CIRCUIT FOR AN OPEN

Turn the ignition off.

Measure the resistance between the (P37) Door Lock Switch Ground
cavity 5 and the (P36) Door Lock Switch Mux circuit cavity 10 in the
JB-C2 connector.

Measure the resistance between the (P37) Door Lock Switch Ground
cavity 11 and the (P36) Door Lock Switch Mux circuit cavity 14 in the
JB-C2 connector.

Which circuit was NOT between 4500 and 5500 ohms?

Cavities 5 & 10 - Right Door

Go To 6

Cavities 11 & 14 - Left Door

Go To 8

Both were approximately 5000 ohms.

Go To 10

8N - 24

POWER LOCKS - ELECTRICAL DIAGNOSTICS

KJ

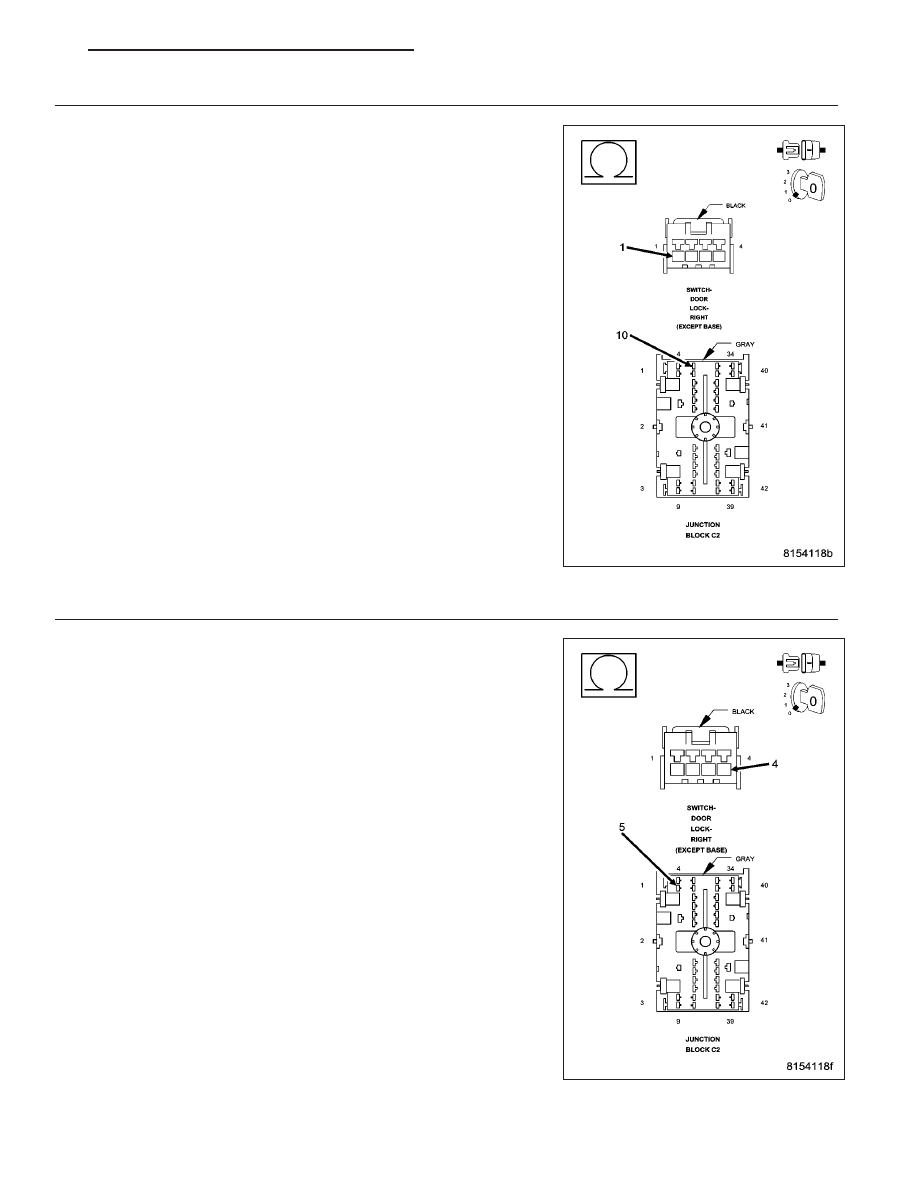

6.

CHECK RIGHT DOOR LOCK SWITCH MUX WIRE FOR AN OPEN

Disconnect the Right Door Lock Switch connector.

Measure the resistance of the (P36) Door Lock Switch Mux circuit
between cavity 10 in the JB-C2 connector and the Right Door Lock
Switch connector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 7

No

>> Repair the (P36) Door Lock Switch Mux wire for an open.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

7.

CHECK RIGHT DOOR LOCK SWITCH GROUND WIRE FOR AN OPEN

Measure the resistance of the (P37) Door Lock Switch Ground circuit
between cavity 5 in the JB-C2 connector and the Right Door Lock
Switch connector.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Right Door Lock Switch.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

No

>> Repair the (P37) Door Lock Switch Ground wire for an

open.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

KJ

POWER LOCKS - ELECTRICAL DIAGNOSTICS

8N - 25
