When Monitored:
With the ignition on.

•

Set Condition:
The scan tool cannot communicate with ANY module on the CAN C Bus circuit.

Possible Causes

(D65) CAN C BUS (+) CIRCUIT SHORTED TO VOLTAGE

(D64) CAN C BUS (-) CIRCUIT SHORTED TO VOLTAGE

(D65) CAN C BUS (+) CIRCUIT SHORTED TO GROUND

(D64) CAN C BUS (-) CIRCUIT SHORTED TO GROUND

(D65) CAN C BUS (+) CIRCUIT SHORTED TO (D64) CAN C BUS (-) CIRCUIT

ANTILOCK BRAKE MODULE

POWERTRAIN CONTROL MODULE (PCM or ECM)

STEERING ANGLE SENSOR

BODY CONTROL MODULE

Diagnostic Test

1.

VERIFY CAN C BUS COMMUNICATION

Turn the ignition on.

NOTE: Ensure the IOD fuse is installed and battery voltage is between 10.0 and 16.0 volts.
With the scan tool select ECU View.

NOTE: A red X will be next to the module that is not communicating or not installed on the vehicle, indi-
cating that the module is not active on the Bus network. A green check indicates that the module is active
on the Bus network.

Does the scan tool communicate with any module on the CAN C Bus circuit?

Yes

>> The conditions that caused this symptom are not present at this time. Using the wiring diagram/sche-

matic as a guide, inspect the wiring and connectors.

No

>> Go To 2

2.

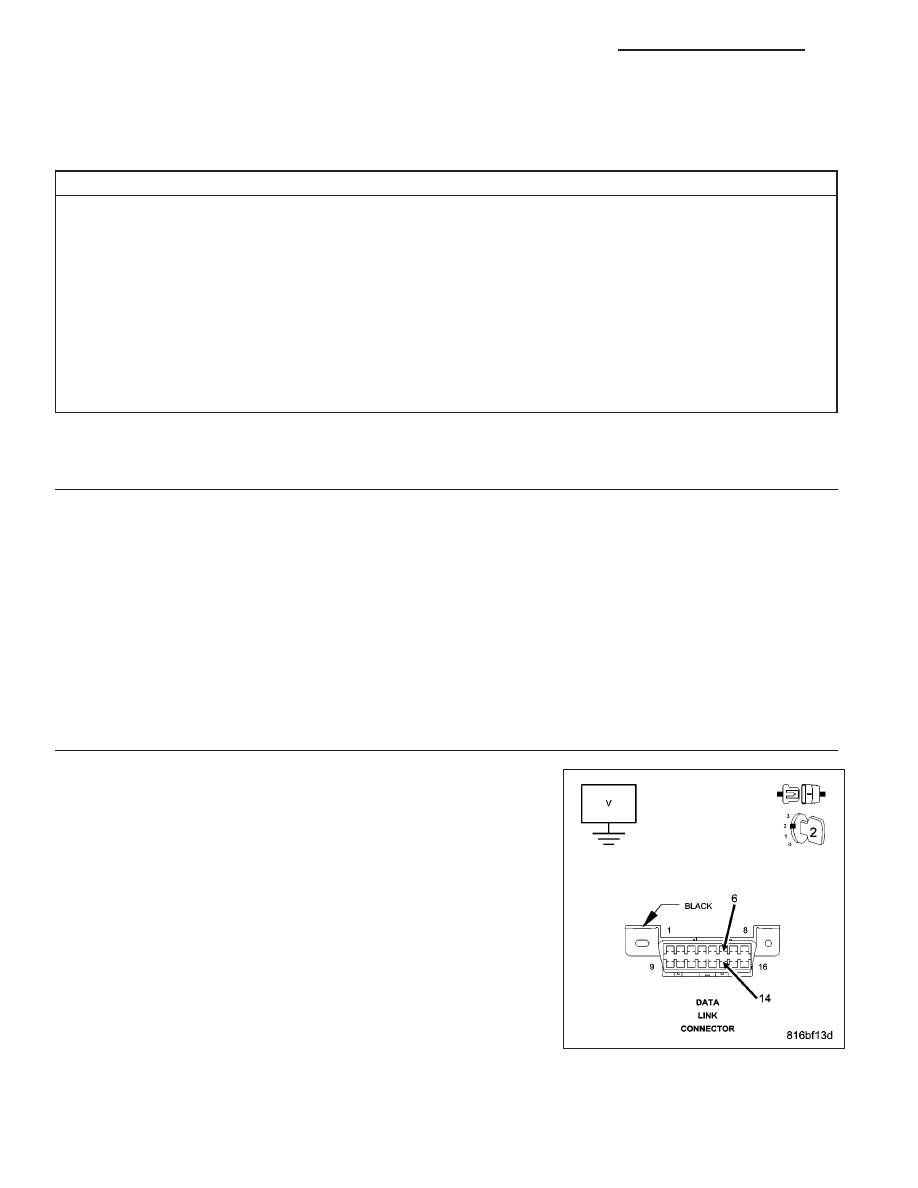

CHECK THE D65 CAN C (+) AND (D64) CAN C (-) CIRCUITS FOR A SHORT TO VOLTAGE

Turn the ignition on.

Measure the voltage of the (D65) CAN C Bus (+) circuit and the (D64)
CAN C Bus (-) circuit at the DLC.

Is the voltage steadily above 4.0 volts?

Yes

>> Go To 3

No

>> Go To 4

8E - 124

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTIC

KJ

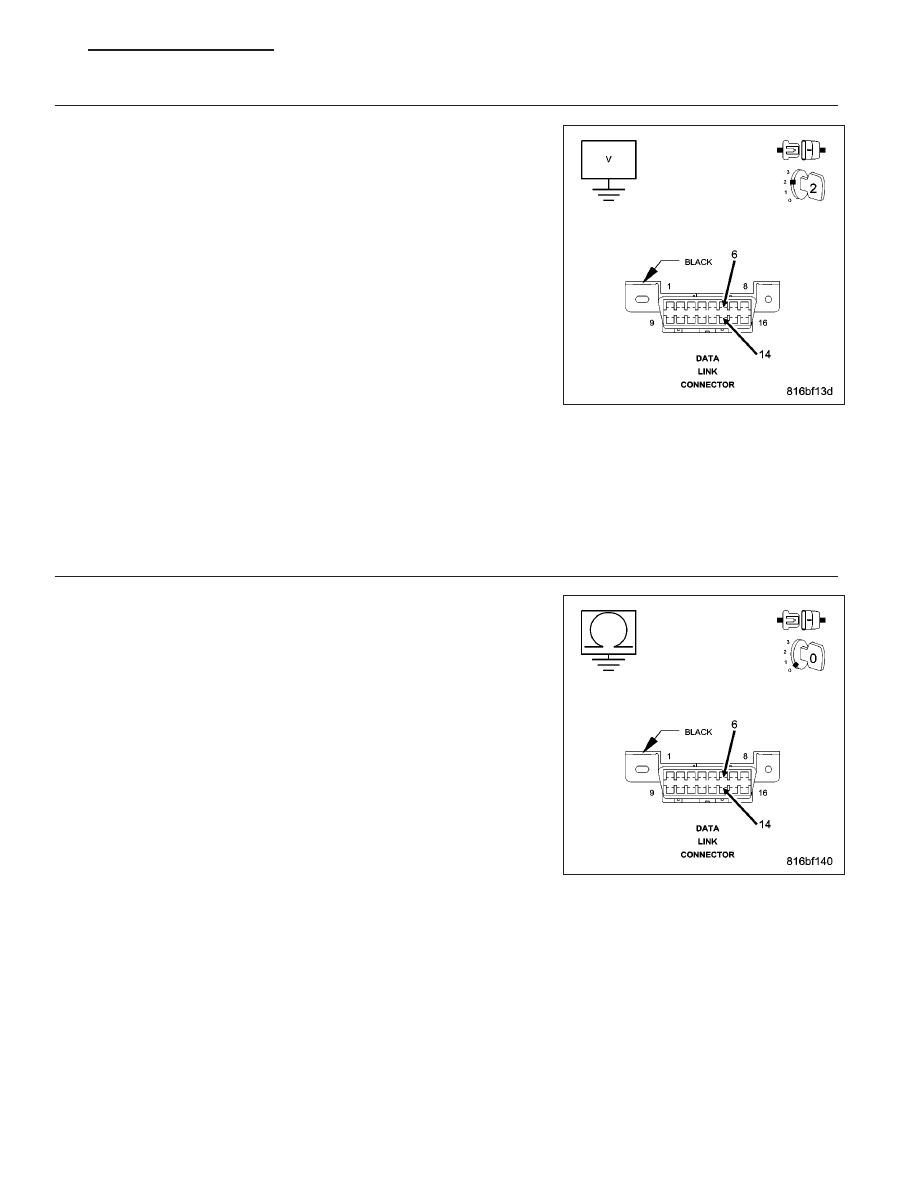

3.

(D65) CAN C BUS (+) CIRCUIT OR (D64) CAN C BUS (-) CIRCUIT SHORTED TO VOLTAGE

Turn the ignition off.

Disconnect the scan tool from the DLC.

NOTE: Perform the following steps for each module on the CAN C
Bus Circuit.
Measure the voltage between the (D65) CAN C Bus (+) circuit and the
(D64) CAN C Bus (-) circuit and ground at the DLC.

Disconnect a module, turn the ignition on and check if the module that
was disconnected was causing the short to voltage internally.

While monitoring the voltmeter, disconnect each module on the CAN C
Bus Circuit one at a time.

Is there any voltage present with all modules disconnected?

Yes

>> Repair the (D65) CAN C Bus (+) circuit or (D64) CAN C

Bus (-) circuit for a short to voltage.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

No

>> Replace the module in accordance with the service information that when disconnected eliminated the

short to voltage.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE)

4.

CHECK THE (D65) CAN C BUS (+) CIRCUIT AND THE (D64) CAN C BUS (-) CIRCUIT FOR A SHORT TO
GROUND

Turn the ignition off.

Measure the resistance between the (D65) CAN C Bus (+) circuit and
ground and the (D64) CAN C Bus (-) circuit and ground at the DLC.

Is the resistance below 5.0 ohms on either circuit?

Yes

>> Go To 5

No

>> Go To 6

KJ

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTIC

8E - 125

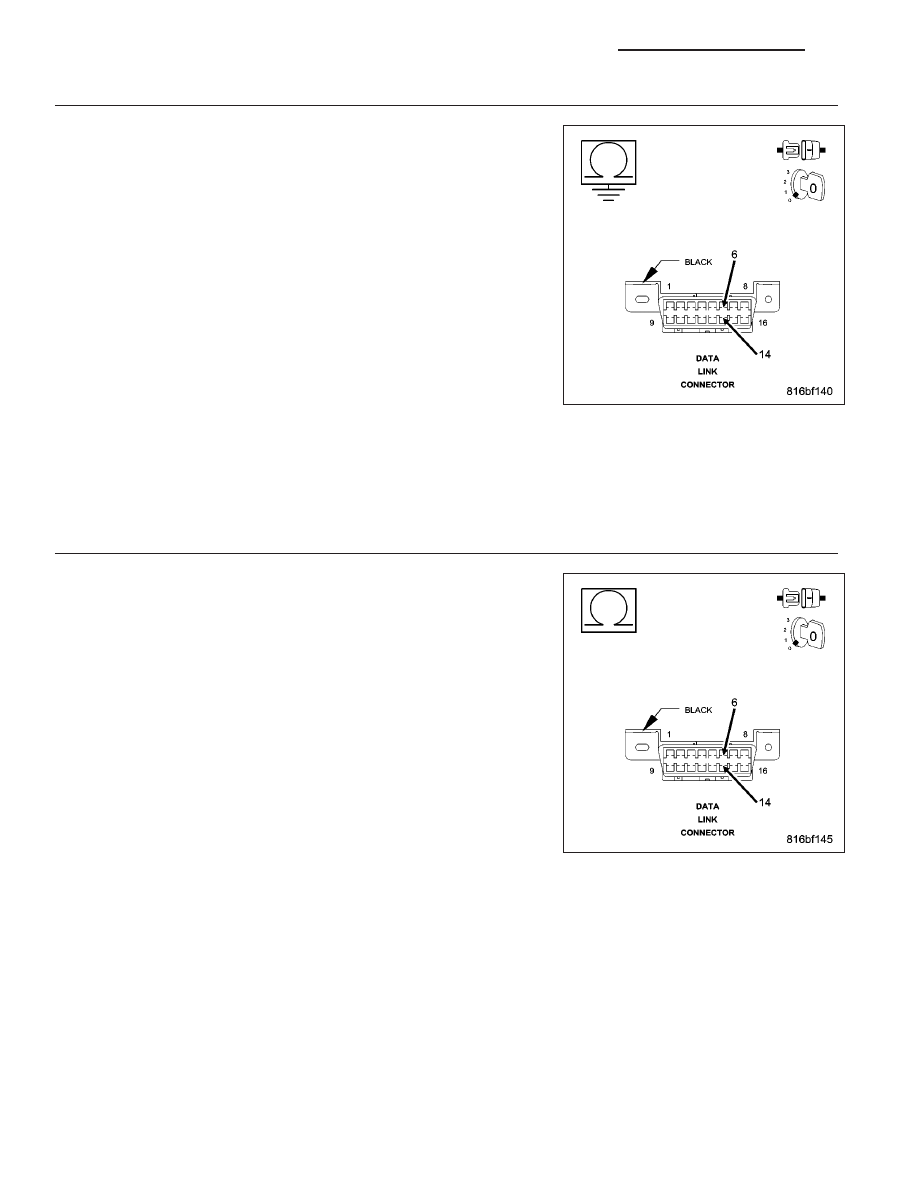

5.

(D65) CAN C BUS (+) CIRCUIT OR (D64) CAN C (-) CIRCUIT SHORTED TO GROUND

Turn the ignition off.

NOTE: Perform the following steps for each module on the CAN C
Bus Circuit.
Measure the resistance between the (D65) CAN C Bus (+) circuit and
the (D64) CAN C Bus (-) circuit and ground at the DLC.

Disconnect a module, check if the module that was disconnected was
causing the short to ground internally.

While monitoring the ohmmeter, disconnect each module on the CAN C
Bus Circuit one at a time.

Is the resistance below 5.0 ohms with all modules discon-
nected?

Yes

>> Repair the (D65) CAN C Bus (+) circuit or (D64) CAN C

Bus (-) circuit for a short to ground.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

No

>> Replace the module in accordance with the service information that when disconnected eliminated the

short to ground.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE)

6.

(D65) CAN C BUS (+) CIRCUIT SHORTED TO (D64) CAN C BUS (-) CIRCUIT

NOTE: Perform the following steps for each module on the CAN C
Bus Circuit.
Measure the resistance between the (D65) CAN C Bus (+) circuit and
the (D64) CAN C Bus (-) circuit at the DLC.

Disconnect a module, check if the module that was disconnected was
causing the short internally.

While monitoring the ohmmeter, disconnect each module on the CAN C
Bus Circuit one at a time.

Is the resistance below 5.0 ohms with all modules discon-
nected?

Yes

>> Repair the (D65) CAN C Bus (+) circuit for a short to the

(D64) CAN C Bus (-) circuit.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

No

>> Replace the module in accordance with the service information that when disconnected eliminated the

short.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE)

8E - 126

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTIC

KJ

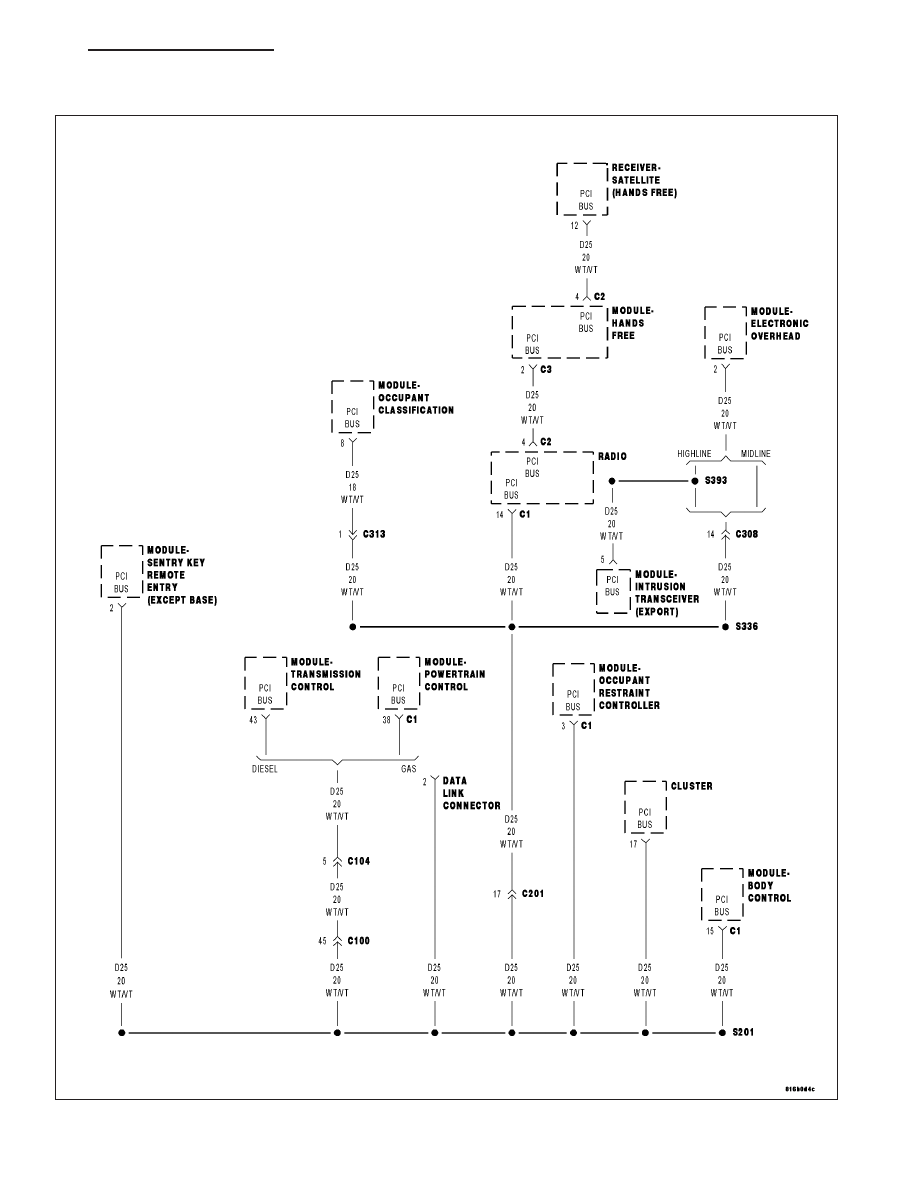

*PCI BUS COMMUNICATION FAILURE

For a complete wiring diagram Refer to Section 8W.
