5.

CHECK THE (G31) AMBIENT TEMPERATURE SENSOR SIGNAL CIRCUIT FOR AN OPEN

Turn the ignition off.

Remove the jumper wire from the Ambient Temperature Sensor harness
connector.

Disconnect the BCM C2 harness connector.

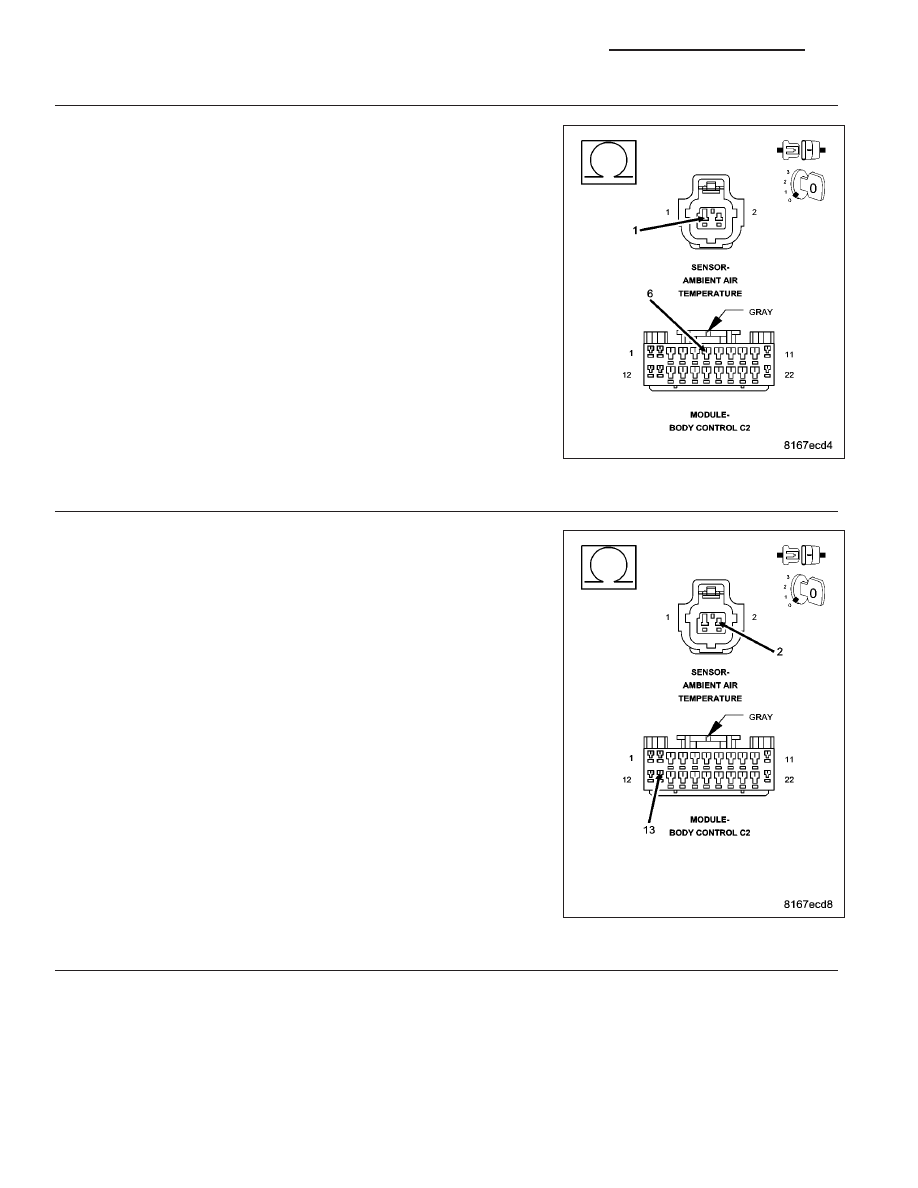

Measure the resistance of the (G31) Ambient Temperature Sensor Sig-
nal circuit between the Ambient Temperature Sensor harness connector
and the BCM C2 harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 6

No

>> Repair the (G31) Ambient Temperature Sensor Signal circuit

for an open.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE).

6.

CHECK THE (K300) SENSOR GROUND CIRCUIT FOR AN OPEN

Measure the resistance of the (K300) Sensor Ground circuit between
the Ambient Temperature Sensor harness connector and the BCM C2
harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Replace and program the BCM in accordance with the Ser-

vice Information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE).

No

>> Repair the (K300) Sensor Ground circuit for an open.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE).

7.

TEST FOR INTERMITTENT CONDITION

NOTE: The condition that set this DTC is not present at this time. The following may help in identifying the
cause of the intermittent condition.
Check the Technical Service Bulletins (TSBs) for related concerns.

Turn the ignition on.

Using the scan tool, erase BCM DTCs.

Turn the ignition off, wait 10 seconds, then turn the ignition on.

Monitor the scan tool for DTCs while wiggling the related wiring harness.

8E - 16

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTIC

KJ

Turn the ignition off.

Using the wiring diagram/schematic as a guide, inspect the related wiring and connectors for chaffed, pierced,
pinched, and partially broken wires, and for broken, bent, pushed out, corroded, and contaminated terminals. Repair
as necessary.

Perform a voltage drop test on the related circuits between the component and the BCM.

If numerous DTCs were set, use the wiring diagram/schematic to check for common ground and supply circuits.

Were any problems found?

Yes

>> Repair as necessary.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE).

No

>> Test Complete.

KJ

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTIC

8E - 17

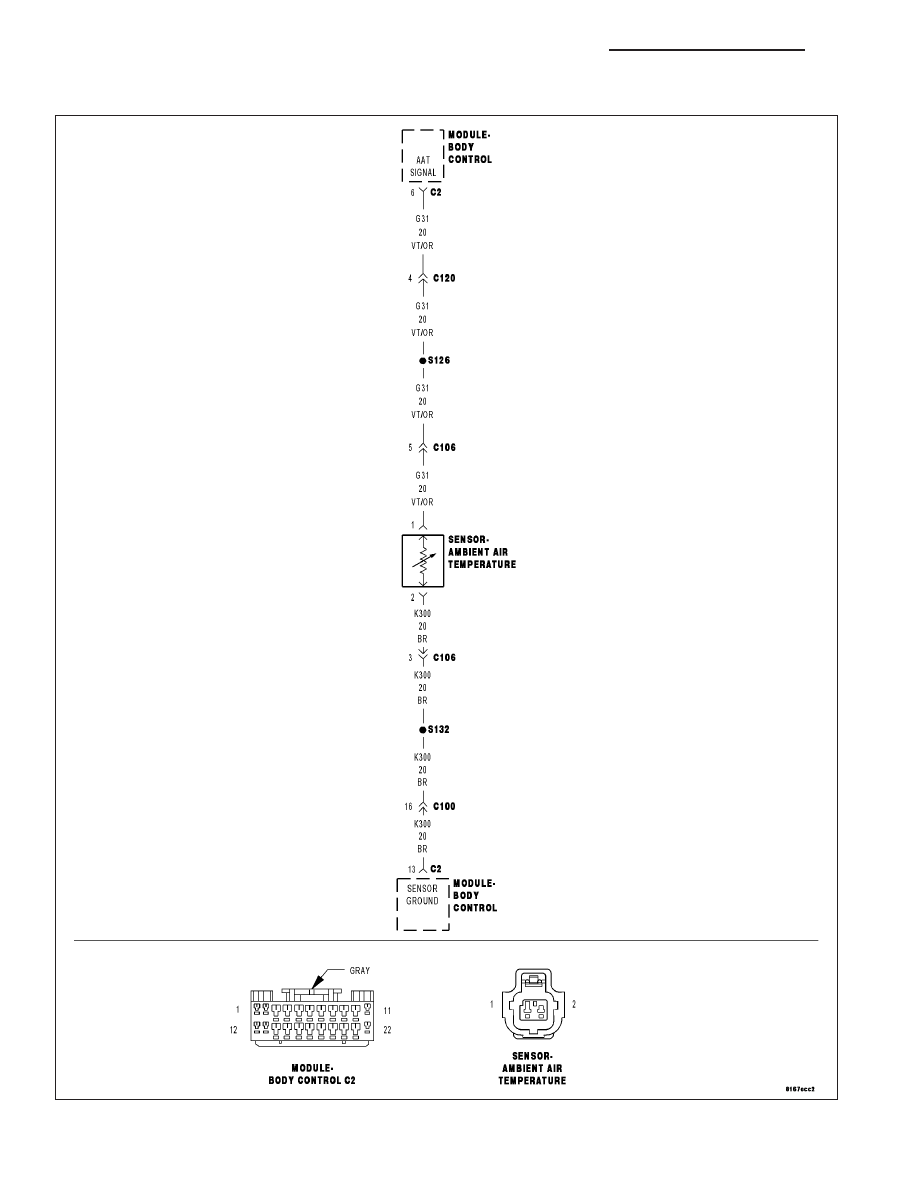

AMBIENT TEMPERATURE LOW (BCM)

For a complete wiring diagram Refer to Section 8W.

8E - 18

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTIC

KJ

When Monitored:
With the ignition on.

Set Condition:
The Body Control Module (BCM) will set this DTC if voltage drops below 0.195 volts for more than 5 seconds
on the (G31) Ambient Temperature Sensor Signal circuit.

Possible Causes

(G31) AMBIENT TEMPERATURE SENSOR SIGNAL CIRCUIT SHORTED TO GROUND

(G31) AMBIENT TEMPERATURE SENSOR SIGNAL CIRCUIT SHORTED TO THE (K300) SENSOR GROUND
CIRCUIT

AMBIENT TEMPERATURE SENSOR

BCM

Diagnostic Test

1.

CHECK THE AMBIENT TEMPERATURE SENSOR VOLTAGE

Turn the ignition on.

With the scan tool, read the Ambient Temperature Sensor voltage.

Is the voltage below 0.5 volts?

Yes

>> Go To 2

No

>> Go To 5

2.

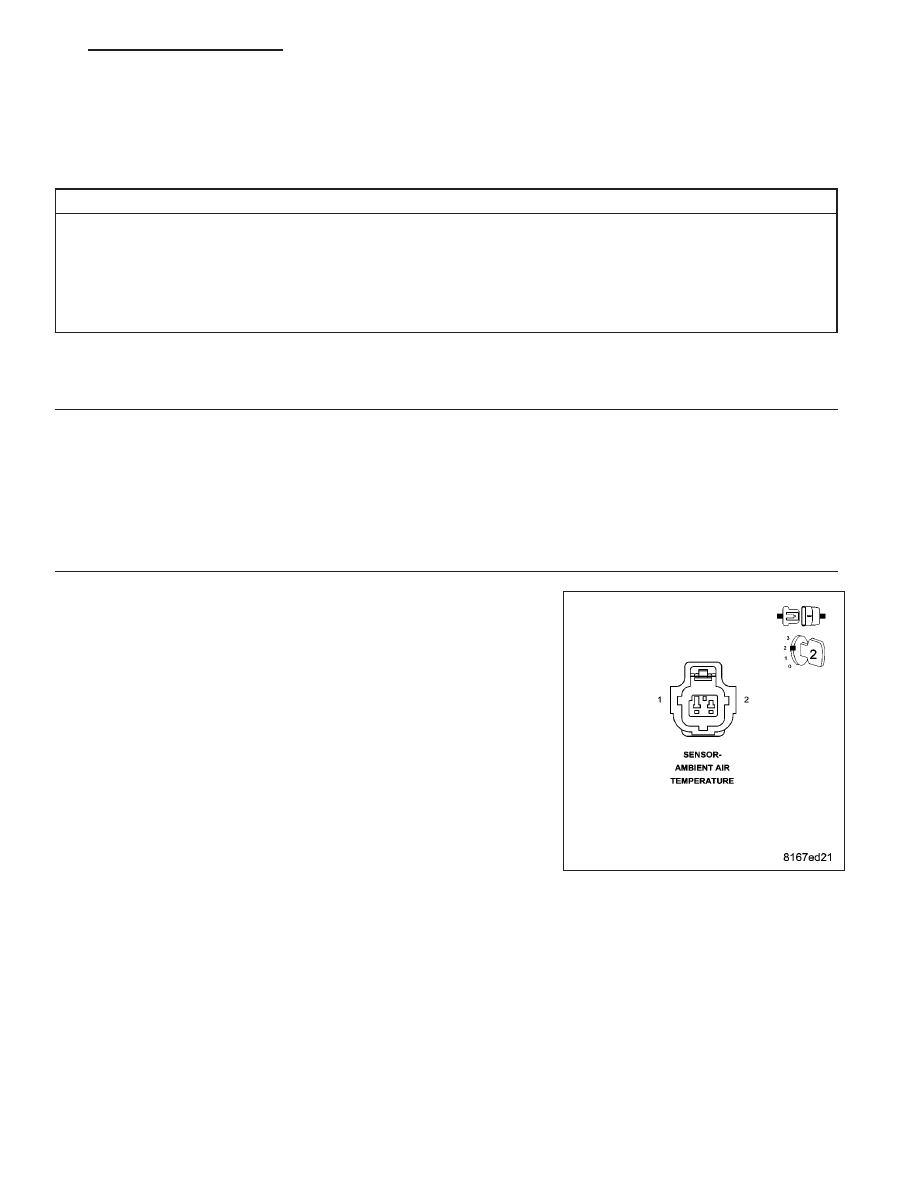

CHECK THE AMBIENT TEMPERATURE SENSOR VOLTAGE WITH THE SENSOR DISCONNECTED

Turn the ignition off.

Disconnect the Ambient Temperature Sensor harness connector.

Turn the ignition on.

With the scan tool, read the Ambient Temperature Sensor voltage.

Is the voltage above 4.6 volts?

Yes

>> Replace the Ambient Temperature Sensor in accordance

with the Service Information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE).

No

>> Go To 3

KJ

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTIC

8E - 19
