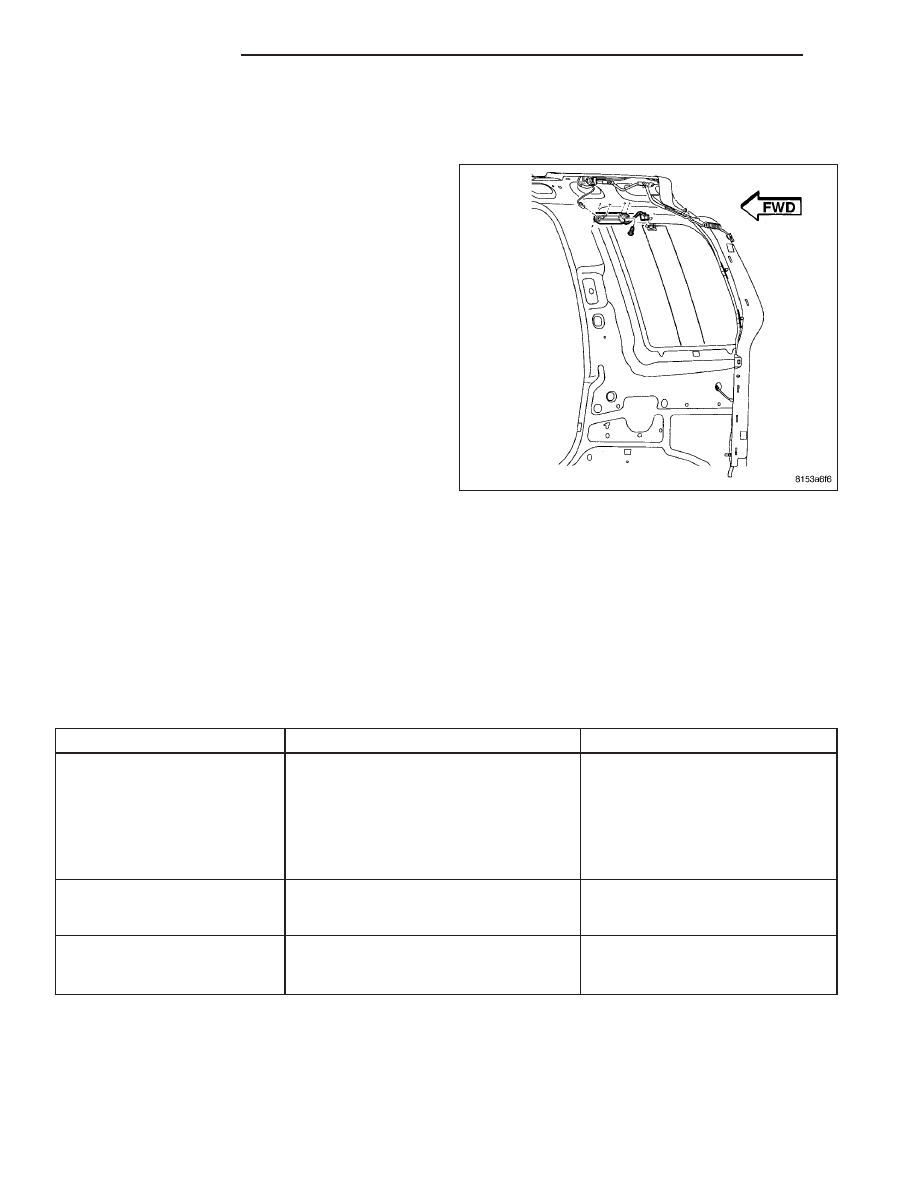

ANTENNA MODULE

DESCRIPTION

The antenna module is an electromagnetic circuit
component designed to capture and enhance radio
frequency signals in both the AM and FM broadcast
bands. The antenna module is mounted to the right
rear roof rail under the headliner. The modules mount-
ing brackets also double as the ground circuit. The
module has an electrical connector that connects to
the integral radio antenna, located on the right rear
quarter glass. There is also an electrical connector for
battery voltage and a coax cable connector.

OPERATION

The antenna module receives both AM and FM radio signals supplied by the side window integral radio antenna
system and selectively amplifies them. The amplified signal is then sent through the body length coax cable to the
radio input.

DIAGNOSIS AND TESTING

ANTENNA MODULE

ANTENNA MODULE DIAGNOSIS TABLE

CONDITION

POSSIBLE CAUSES

CORRECTION

NO AM RECEPTION,

WEAK FM RECEPTION

1. Antenna module to antenna
connector open or disconnected.

1. Repair open, reconnect
antenna module connector to
glass mounted antenna.

2. Coax open or disconnected.

2. Repair open, reconnect coax.

3. No battery power at antenna
module.

3. Check fuse, if okay, repair
open in battery voltage circuit.

NO AM OR FM

RECEPTION

1. Coax disconnected at radio.

1. Reconnect coax.

2. Coax shorted to ground.

2. Repair or Replace coax

WEAK OR NO AM/FM

RECEPTION

1. Antenna Module faulty.

1. Substitute known good
module. If reception improves,
Antenna Module was faulty.

8A - 44

AUDIO/VIDEO

KJ

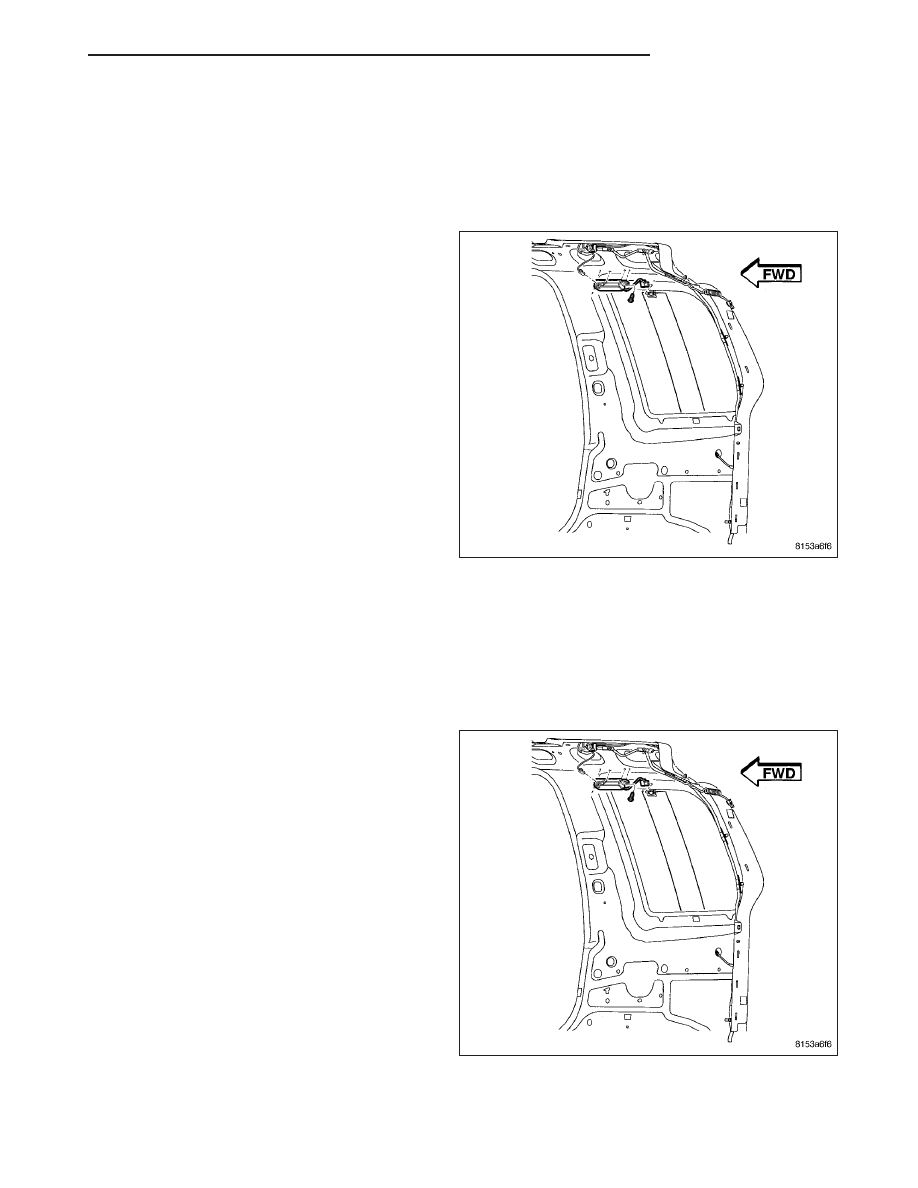

REMOVAL

WARNING: Disable the airbag system before attempting any steering wheel, steering column, seat belt ten-
sioner, side airbag, or instrument panel component diagnosis or service. Disconnect and isolate the battery
negative (ground) cable, then wait two minutes for the airbag system capacitor to discharge before per-
forming further diagnosis or service. This is the only sure way to disable the airbag system. Failure to take
the proper precautions could result in accidental airbag deployment and possible personal injury.

1. Disconnect and isolate the battery negative cable.

2. Remove the headliner as necessary to access

antenna module.

3. Disconnect the electrical harness connector from

the antenna module.

4. Disconnect the antenna module connector from the

integral antenna.

5. Remove the mounting fasteners from the antenna

module.

6. Disconnect

the

coax

lead

from

the

antenna

module.

INSTALLATION

WARNING: Disable the airbag system before attempting any steering wheel, steering column, seat belt ten-
sioner, side airbag, or instrument panel component diagnosis or service. Disconnect and isolate the battery
negative (ground) cable, then wait two minutes for the airbag system capacitor to discharge before per-
forming further diagnosis or service. This is the only sure way to disable the airbag system. Failure to take
the proper precautions could result in accidental airbag deployment and possible personal injury.

1. Plug coax into antenna module.

2. Position antenna module. Install and tighten mount-

ing fasteners.

3. Connect antenna module lead to the integral

antenna.

4. Connect battery power supply lead to antenna

module.

5. Install headliner. (Refer to 23 - BODY/INTERIOR/

HEADLINER - INSTALLATION)

6. Connect battery negative cable.

KJ

AUDIO/VIDEO

8A - 45

ANTENNA-SATELLITE RADIO

DESCRIPTION

The satellite radio antenna is secured by a threaded
fastener and two retainers which protrude through a
hole in the roof panel. Two antenna cables from the
antenna are connected to the satellite receiver.

OPERATION

The satellite radio antenna receives signals from orbiting satellites and sends these signals to the satellite receiver
module. The satellite radio antenna must have open space in which to operate. Items carried on the roof, parking
inside etc. can have an effect on the antenna’s ability to receive signals.

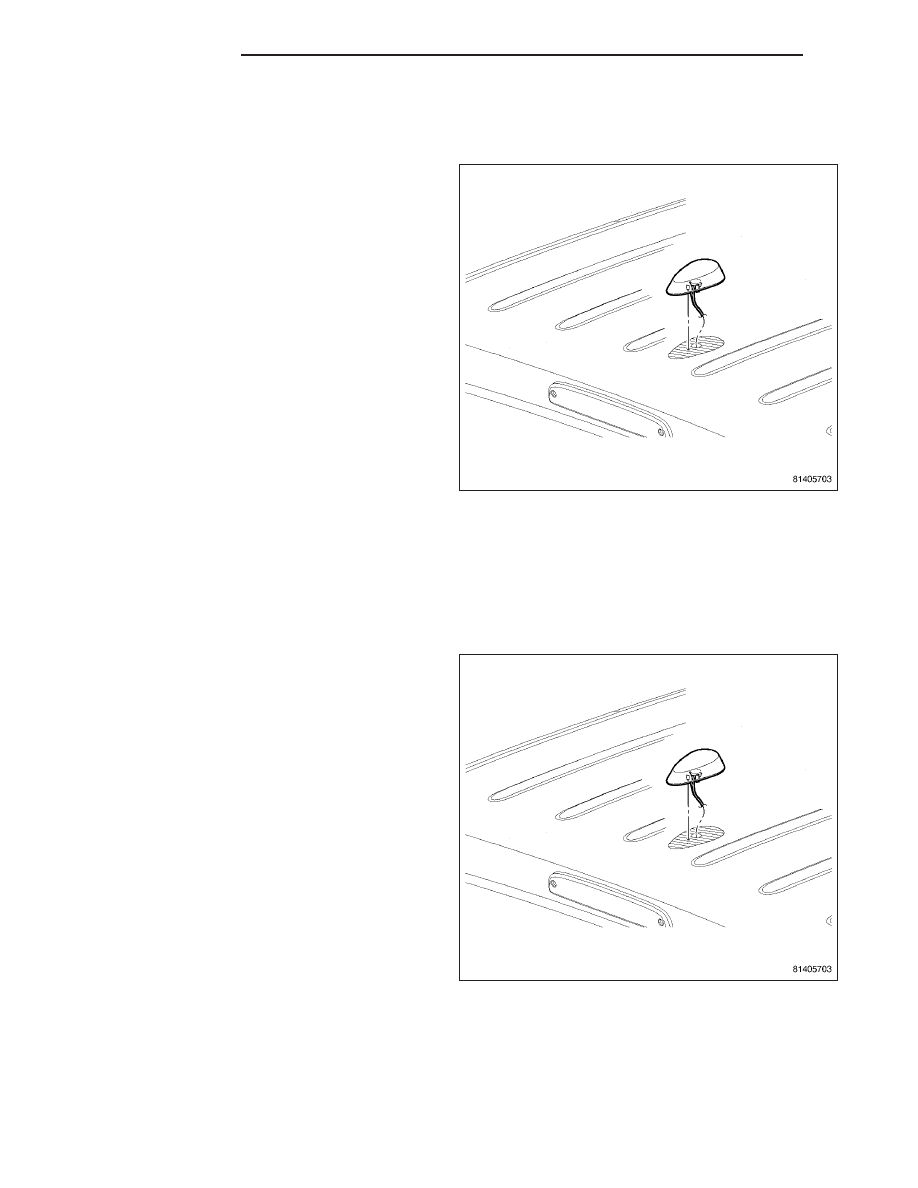

REMOVAL

1. Disconnect and isolate the battery negative cable.

2. Remove the headliner (Refer to 23 - BODY/INTE-

RIOR/HEADLINER - REMOVAL).

3. Disconnect the antenna cables from the antenna.

4. Remove the retaining fastener.

5. From inside the vehicle, and using a flat bladed

tool, depress one of the retaining tabs on the
antenna. Push up the one side of the antenna con-
nector through the roof panel. Depress the other
side of the connector and remove the antenna.

8A - 46

AUDIO/VIDEO

KJ

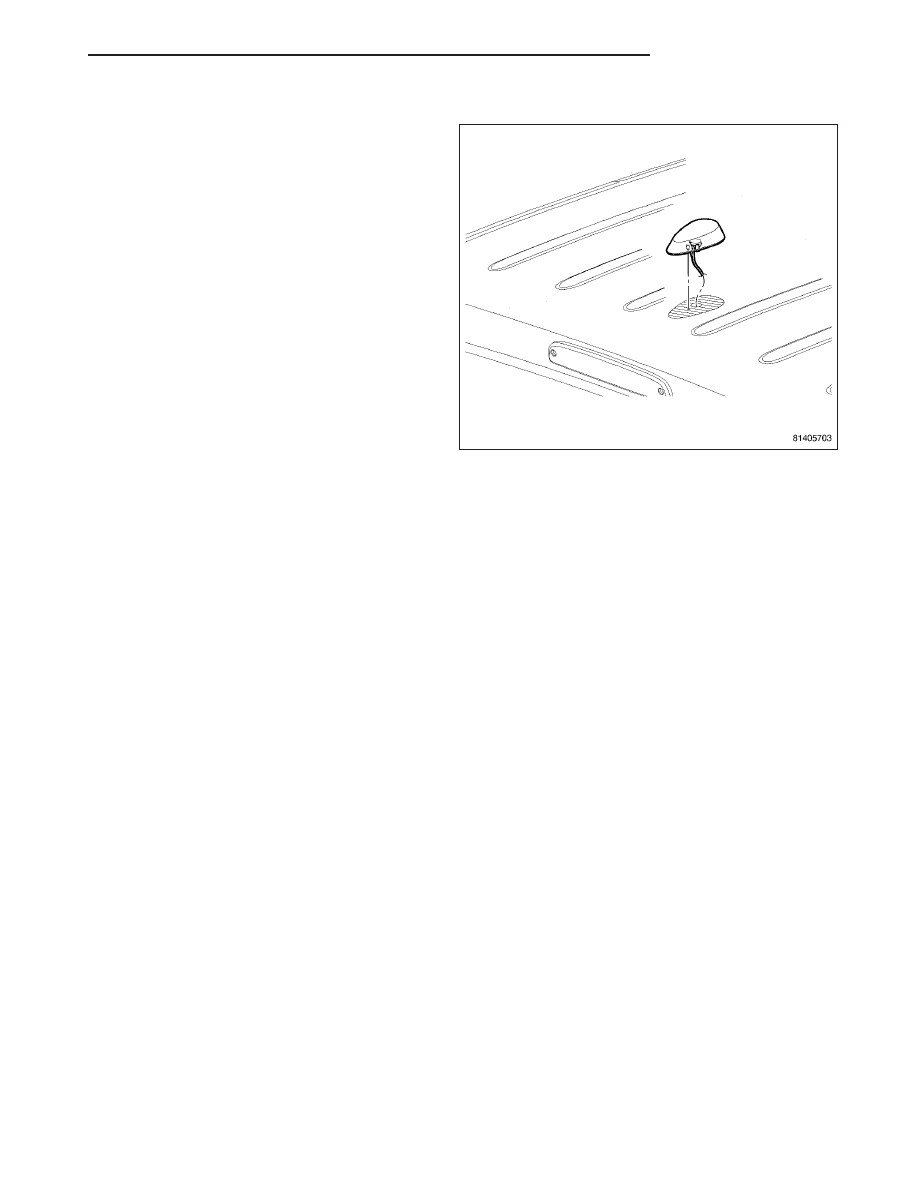

INSTALLATION

1. Insert wire harness through hole in roof panel.

Press antenna into position until both retainers
snap into place.

2. Install and tighten the retaining fasteners.

3. Connect antenna cable connectors to antenna.

4. Install headliner (Refer to 23 - BODY/INTERIOR/

HEADLINER - INSTALLATION).

5. Connect battery negative cable.
