Jeep Liberty KJ. Manual - part 1363

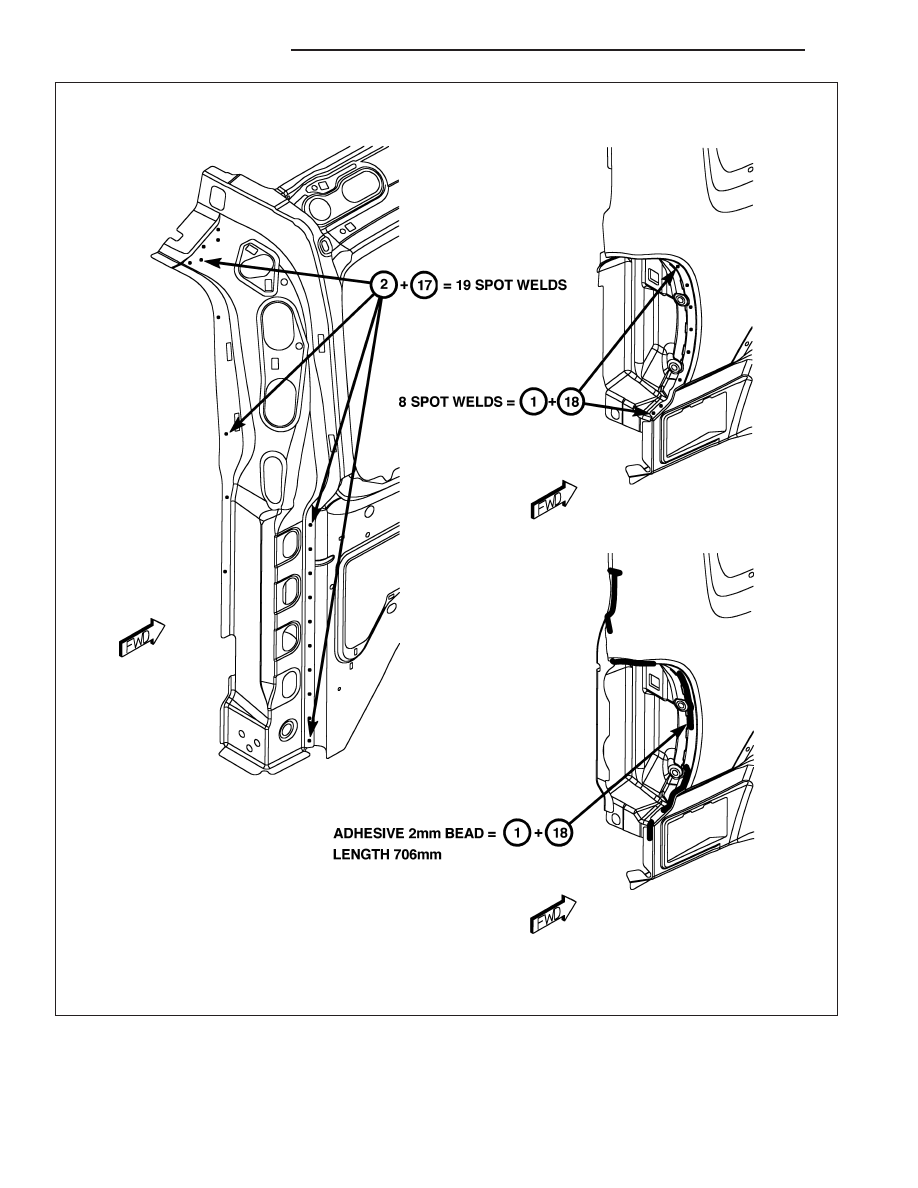

Fig. 61 D-PILLAR AND TAIL LAMP ASSEMBLY WELD AND ADHESIVE LOCATIONS

23 - 352

BODY STRUCTURE

KJ

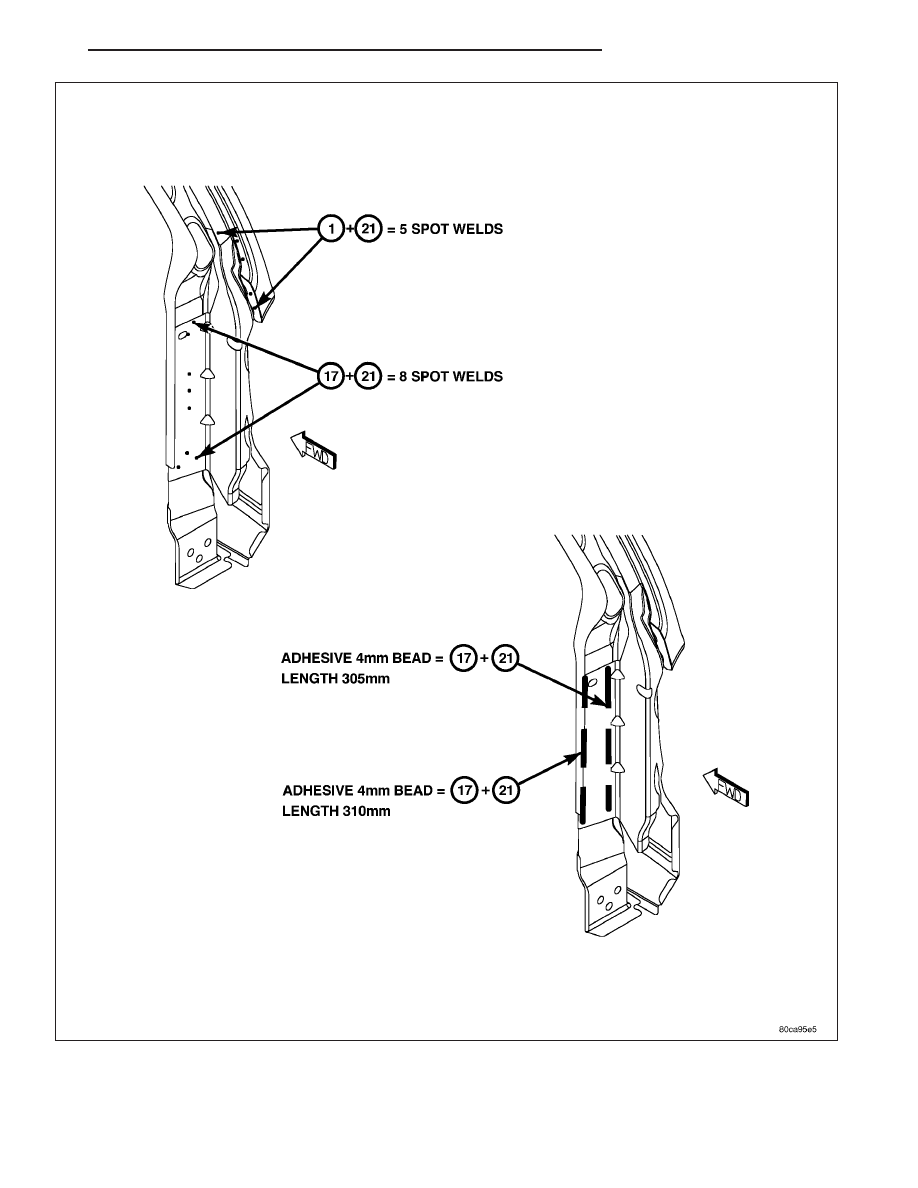

Fig. 62 SWING GATE STRIKER REINFORCEMENT WELDS AND ADHESIVE LOCATIONS

KJ

BODY STRUCTURE

23 - 353

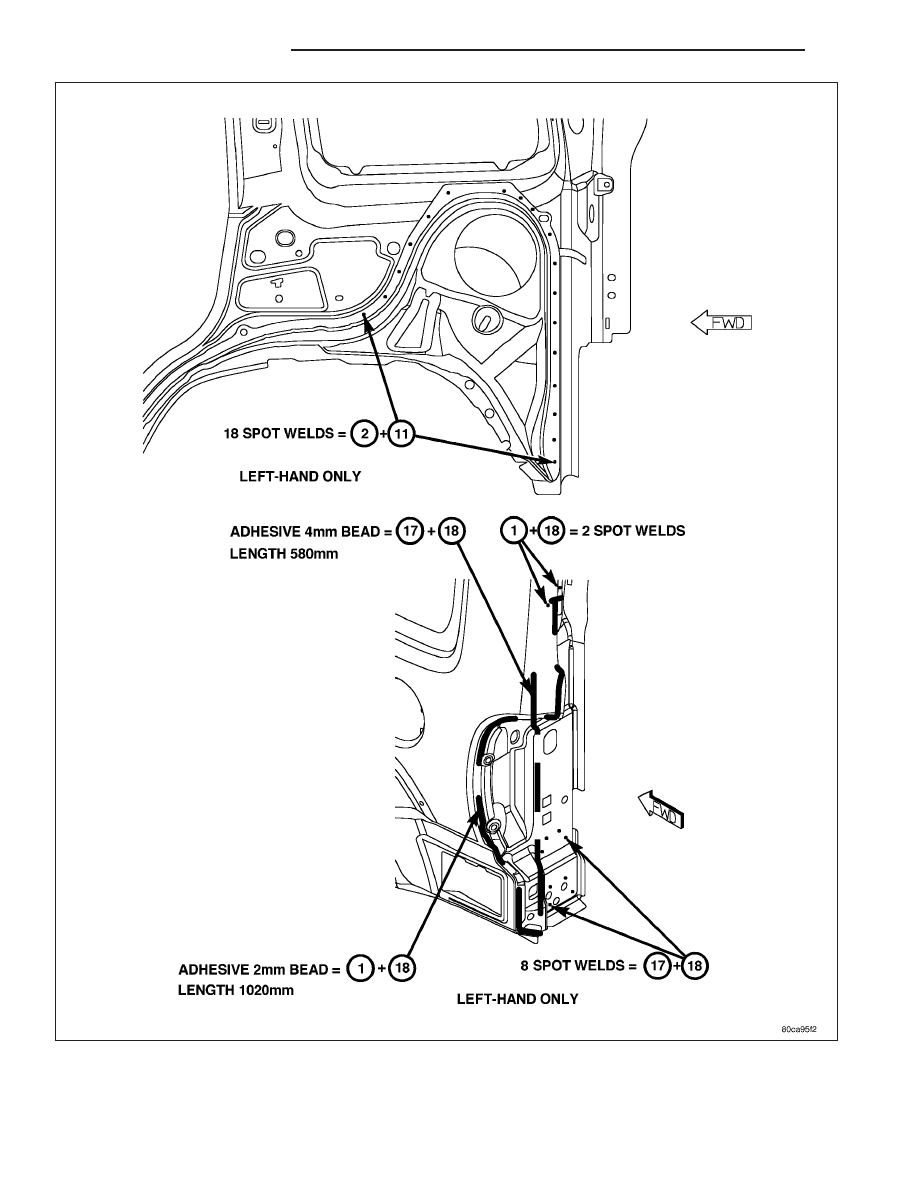

Fig. 63 REAR WHEELHOUSE WELDS AND TAIL LAMP ADHESIVE LOCATIONS

23 - 354

BODY STRUCTURE

KJ

FENDER ASSEMBLIES

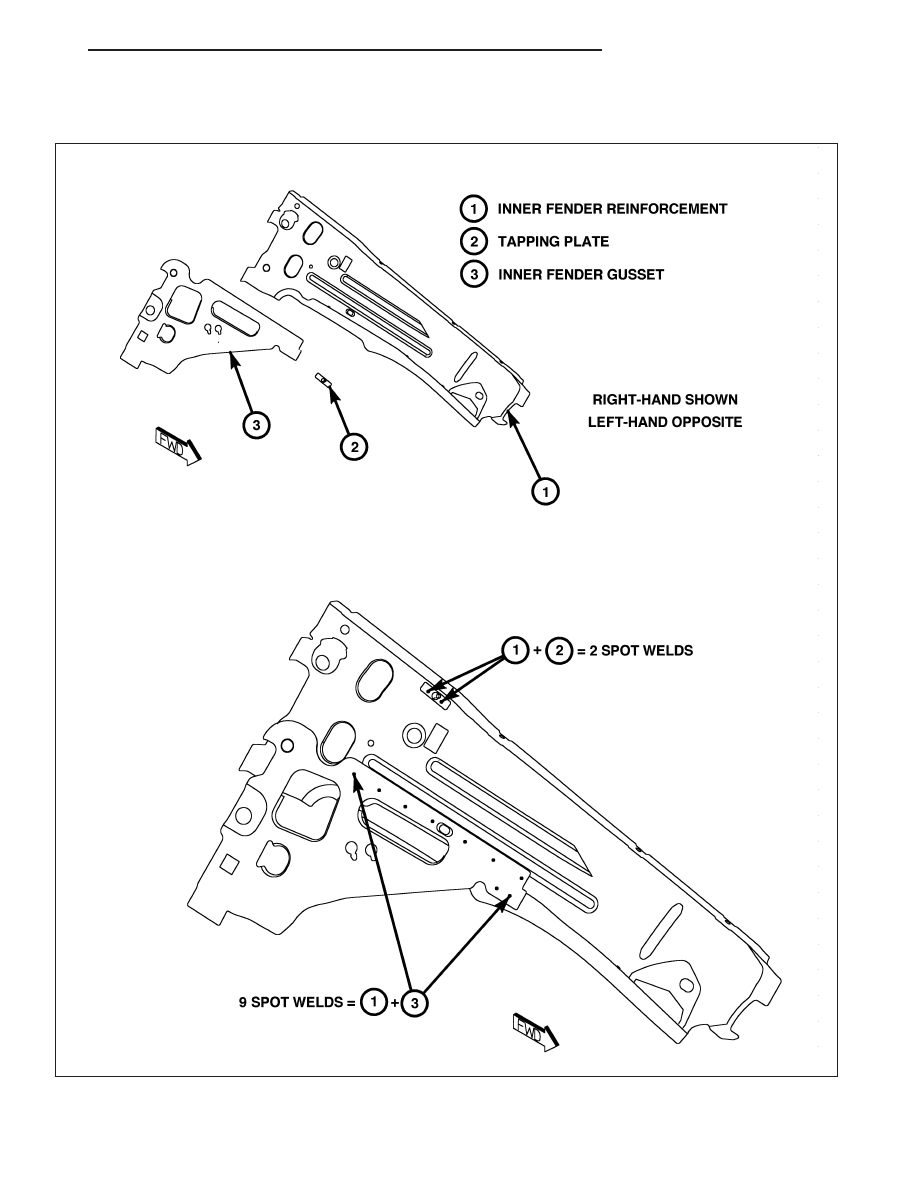

Fig. 64 INNER FENDER REINFORCEMENT AND GUSSETS

KJ

BODY STRUCTURE

23 - 355
