EVIC INTERNAL FAILURE

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on.

•

Set Condition:
The EVIC detects an internal failure.

Possible Causes

ELECTRONIC VEHICLE INFORMATION CENTER

Diagnostic Test

1.

ELECTRONIC VEHICLE INFORMATION CENTER

Turn the ignition off.

Depress and hold the RESET and C/T buttons while turning the ignition on.

NOTE: This test may also be performed using the scan tool.

Does the EVIC or scan tool display

(

FAIL

(

?

Yes

>> Replace the EVIC in accordance with the Service Information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE)

No

>> Test Complete.

8M - 6

OVERHEAD CONSOLE - ELECTICAL DIAGNOSTICS

KJ

NO BCM MESSAGES RECEIVED

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
When the ignition is turned on.

•

Set Condition:
No PCI Bus message received for 5 seconds after the ignition is turned on. No PCI Bus message is indicated
by dashes in the VF display. When valid data is received, the data will replace the dashes.

Possible Causes

DTC PRESENT

NO RESPONSE - PCI BUS - BCM

ELECTRONIC VEHICLE INFORMATION CENTER

Diagnostic Test

1.

DTC PRESENT

With the scan tool, erase DTCs.

Cycle the ignition and wait approximately 1 minute.

With the scan tool, read DTCs.

Did this DTC reset?

Yes

>> Go To 2

No

>> The condition is not present at this time. Monitor scan tool parameters while wiggling the related wire

harness. refer to any Technical Service Bulletins (TSB) that may apply. Visually inspect the related wir-
ing harness and connector terminals.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE)

2.

ELECTRONIC VEHICLE INFORMATION CENTER

Turn the ignition on.

With the scan tool, attempt to I/D or communicate with the BCM.

Was the scan tool able to communicate with the BCM?

Yes

>> Replace the EVIC in accordance with the Service Information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE)

No

>> Refer to the COMMUNICATION category and perform the appropriate symptom.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE)

KJ

OVERHEAD CONSOLE - ELECTICAL DIAGNOSTICS

8M - 7

NO PCM MESSAGES RECEIVED

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
When the ignition is turned on.

•

Set Condition:
No PCI Bus message received for 5 seconds after the ignition is turned on. No PCI Bus message is indicated
by dashes in the VF display. When valid data is received, the data will replace the dashes.

Possible Causes

DTC PRESENT

NO RESPONSE - PCI BUS - PCM

ELECTRONIC VEHICLE INFORMATION CENTER

Diagnostic Test

1.

DTC PRESENT

With the scan tool, erase DTCs.

Cycle the ignition and wait approximately 1 minute.

With the scan tool, read DTCs.

Did this DTC reset?

Yes

>> Go To 2

No

>> The condition is not present at this time. Monitor scan tool parameters while wiggling the related wire

harness. Refer to any Technical Service Bulletins (TSB) that may apply. Visually inspect the related wir-
ing harness and connector terminals.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE)

2.

ELECTRONIC VEHICLE INFORMATION CENTER

Turn the ignition on.

With the scan tool, enter Body Computer, System Tests, then PCM Monitor.

Does the scan tool display PCM Active on the Bus?

Yes

>> Replace the EVIC in accordance with the Service Information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE)

No

>> Refer to the COMMUNICATION category and perform the appropriate symptom.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE)

8M - 8

OVERHEAD CONSOLE - ELECTICAL DIAGNOSTICS

KJ

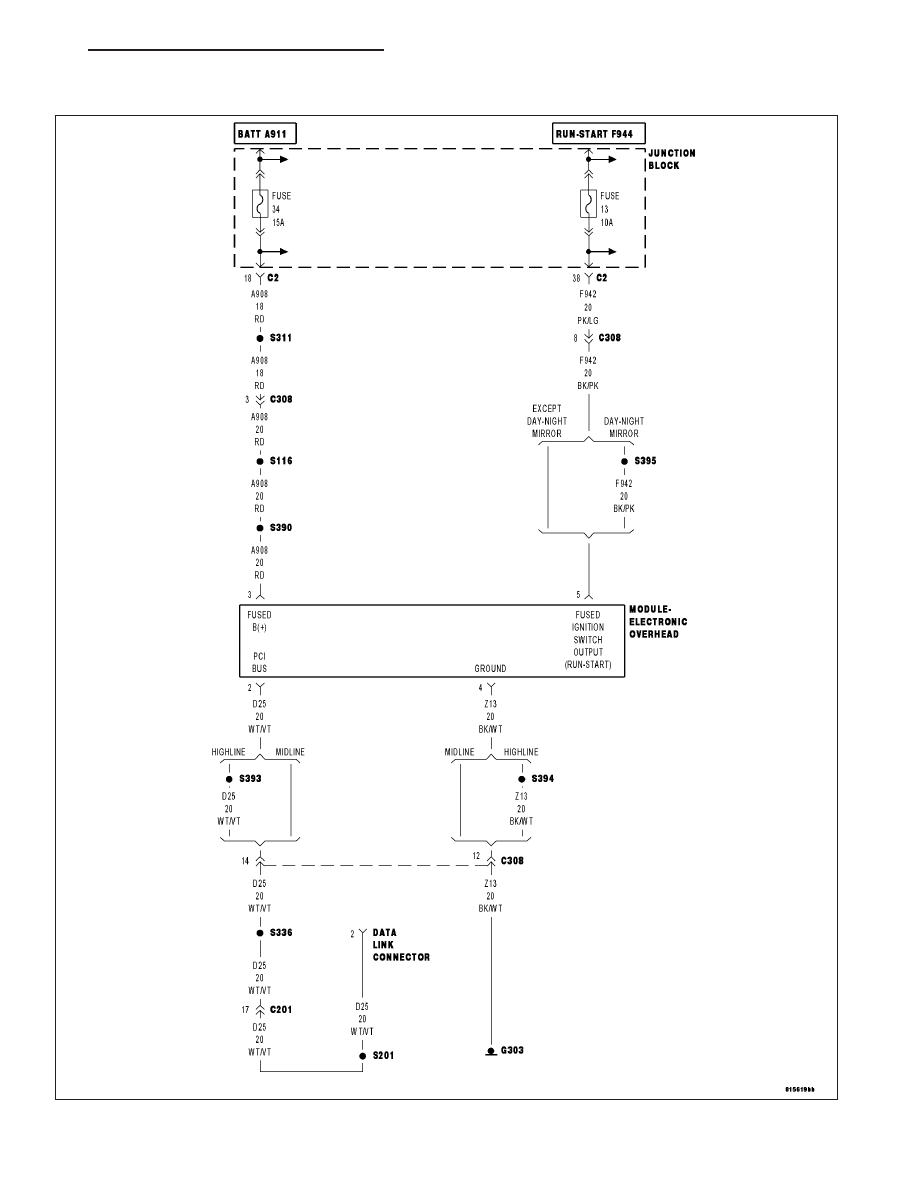

*EVIC INOPERATIVE

For a complete wiring diagram Refer to Section 8W.

KJ

OVERHEAD CONSOLE - ELECTICAL DIAGNOSTICS

8M - 9
