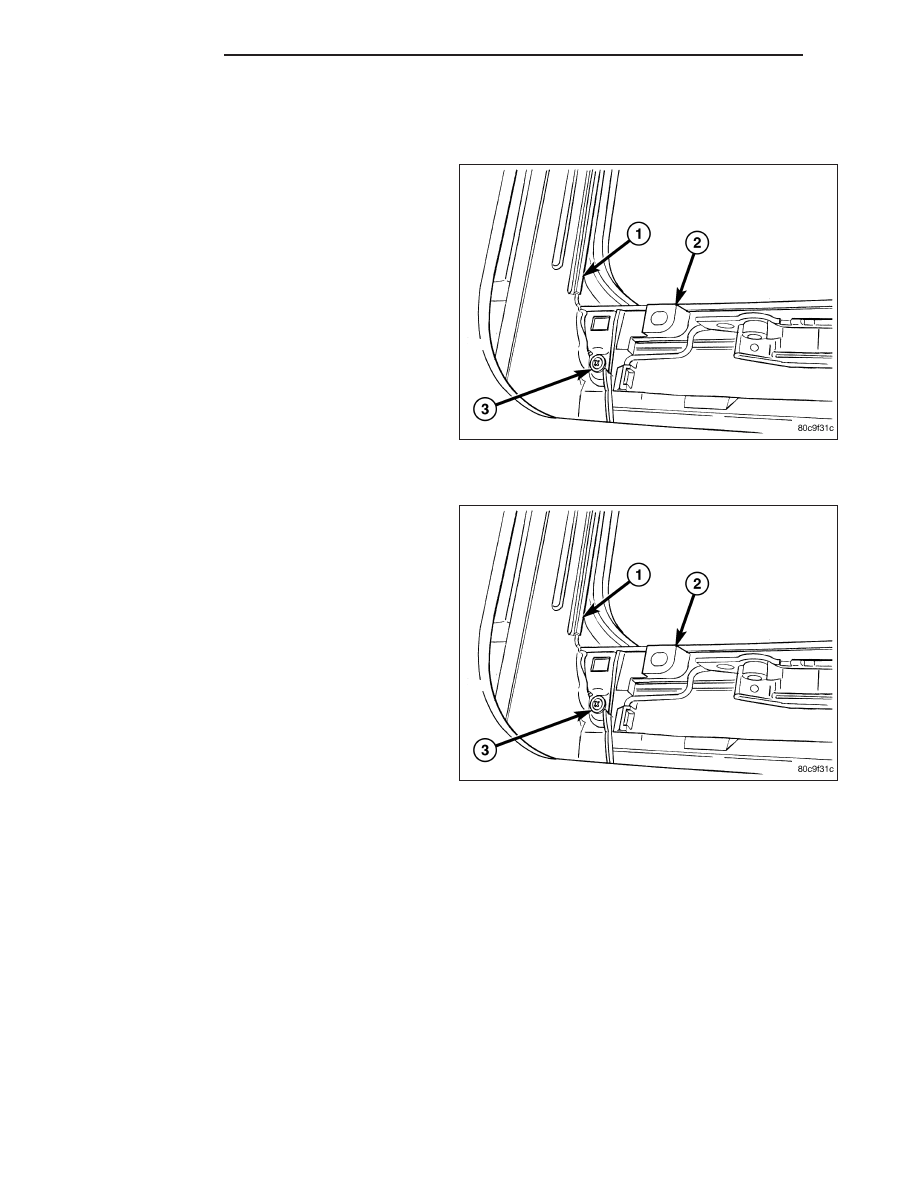

TROUGH

REMOVAL

1. Remove the glass panel. (Refer to 23 - BODY/

SUNROOF/GLASS PANEL - REMOVAL)

2. Through the top of the roof opening remove two

screws (3) from trough assembly (1).

3. Remove trough assembly (1).

INSTALLATION

NOTE: When installing the trough be sure the
trough crosses over the top of the sunshade.

1. Install the trough (1) and install the two screws (3).

2. Install the glass panel. (Refer to 23 - BODY/SUN-

ROOF/GLASS PANEL - INSTALLATION)

23 - 268

SUNROOF

KJ

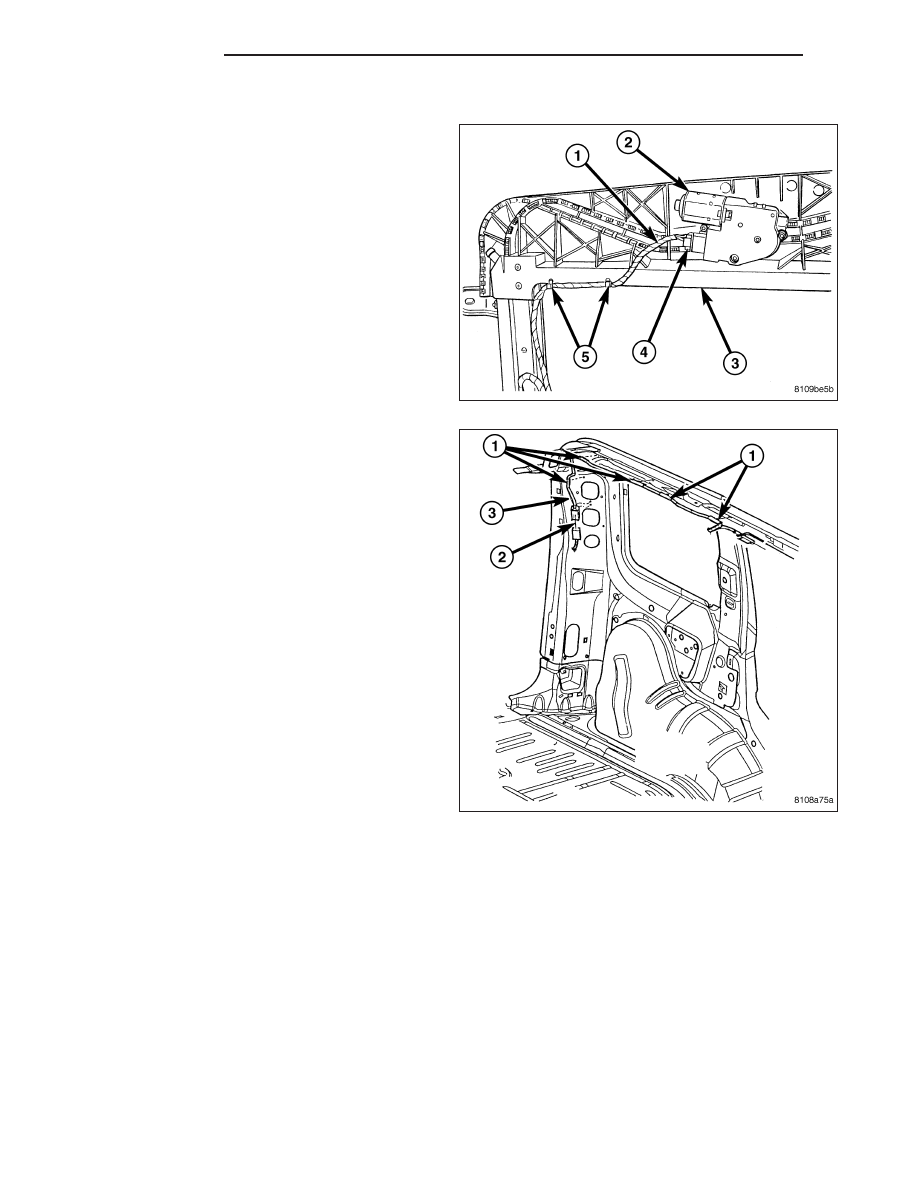

WIRING

REMOVAL

1. Remove the headliner. (Refer to 23 - BODY/INTE-

RIOR/HEADLINER - REMOVAL)

2. Disconnect wire harness from vehicle harness (2).

3. Disconnect drive motor electrical connector (4) and

cut tie straps (5).

4. Remove harness (1).

KJ

SUNROOF

23 - 269

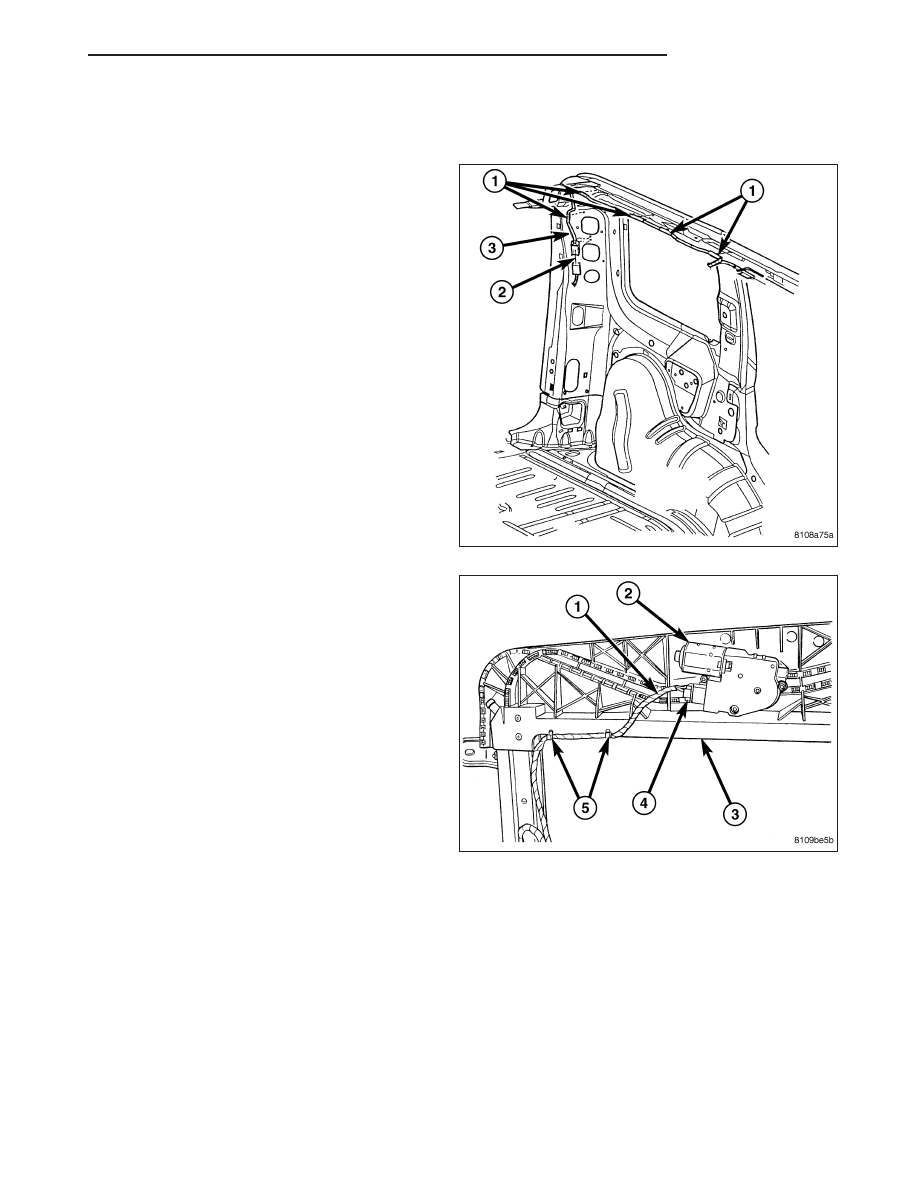

INSTALLATION

1. Connect drive motor (4) electrical connectors.

2. Replace the two tie straps (5) on the module

assembly (3).

3. Connect vehicle harness electrical connectors (2).

4. Install the headliner. (Refer to 23 - BODY/INTERI-

OR/HEADLINER - INSTALLATION)

23 - 270

SUNROOF

KJ

WEATHERSTRIP/SEALS

TABLE OF CONTENTS

page

page

A-PILLAR SEAL

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 272
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 272

COWL WEATHERSTRIP

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 273
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 273

DOOR PRIMARY WEATHERSTRIP

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 274
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 274

DOOR LOWER WEATHERSTRIP

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 275
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 275

FRONT DOOR OUTER BELT MOLDING

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 276
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 276

SWING GATE BELTLINE WEATHERSTRIP

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 277
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 277

SWING GATE OPENING WEATHERSTRIP

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 278
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 278

REAR DOOR OUTER BELT MOLDING

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 279

INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 279

SIDE RAIL WEATHERSTRIP/RETAINER

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 280
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 280

WINDSHIELD A-PILLAR WEATHERSTRIP/

RETAINER
REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 281
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 281

COWL/PLENUM SEAL

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 282
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 282

COWL/PLENUM WINDOW BAFFLE SEAL

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 283
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 283

AIR INLET SEAL

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 284
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 284

FRONT DOOR INNER BELT WEATHERSTRIP

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 285
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 285

REAR DOOR INNER BELT WEATHERSTRIP

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 286
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 286
