INSTALLATION

1. If sunroof was open when drive motor was

removed, carefully move glass panel into closed
position and remove glass panel. (Refer to 23 -
BODY/SUNROOF/GLASS PANEL - REMOVAL)

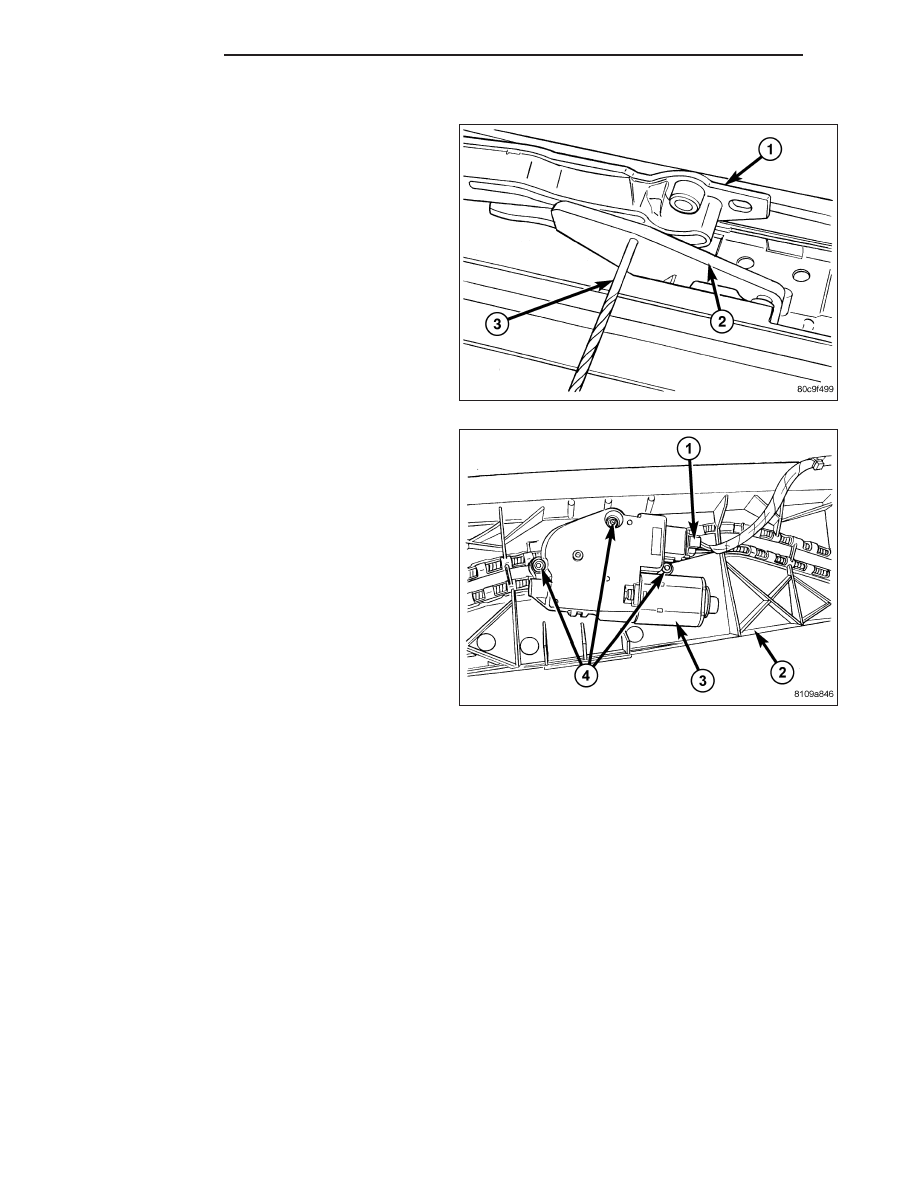

2. Set lifter arm timing by manually sliding the mech-

anisms (1) in the track until timing holes in the trol-
lies are aligned with the timing holes in the lifter
arm cams (2) and insert pins (3) into the mecha-
nisms to hold mechanisms in closed position.

3. Place motor (3) into position and install screws (4)

attaching motor to bracket (2).

4. Tighten the screws (4) to 3 N·m (26 in. lbs.).

5. If sunroof glass panel was removed previously,

remove the timing pins and install the sunroof glass
panel. (Refer to 23 - BODY/SUNROOF/GLASS
PANEL - INSTALLATION)

6. Temporarily install sunroof switch and perform the

sunroof motor teach procedure. (Refer to 23 -
BODY/SUNROOF/DRIVE MOTOR - STANDARD
PROCEDURE - TEACH PROCEDURE)

7. Test sunroof operation, adjust glass as necessary.

(Refer to 23 - BODY/SUNROOF/GLASS PANEL -
ADJUSTMENTS)

8. Install headliner. (Refer to 23 - BODY/INTERIOR/

HEADLINER - INSTALLATION)

23 - 264

SUNROOF

KJ

SEAL-SUNROOF GLASS

REMOVAL

1. Remove sunroof glass panel. (Refer to 23 - BODY/SUNROOF/GLASS PANEL - REMOVAL)

2. Place glass panel on clean work area with the top side up. Support the glass assembly from underside to avoid

bending or otherwise damaging the mounting tabs.

3. Grasp the seal and pull seal away from the glass panel. The seal is a one piece seal.

INSTALLATION

NOTE: Always position seal seam on center of the passenger side of glass panel.

1. Place seal into position.

2. Install seal on glass. Using care working the seal around the glass, being careful not to over stretch the seal

while installing.

3. Install the glass panel. (Refer to 23 - BODY/SUNROOF/GLASS PANEL - INSTALLATION)

KJ

SUNROOF

23 - 265

SUNSHADE

REMOVAL

1. Remove glass assembly from the sunroof assem-

bly.

(Refer

to

23

-

BODY/SUNROOF/GLASS

PANEL - REMOVAL)

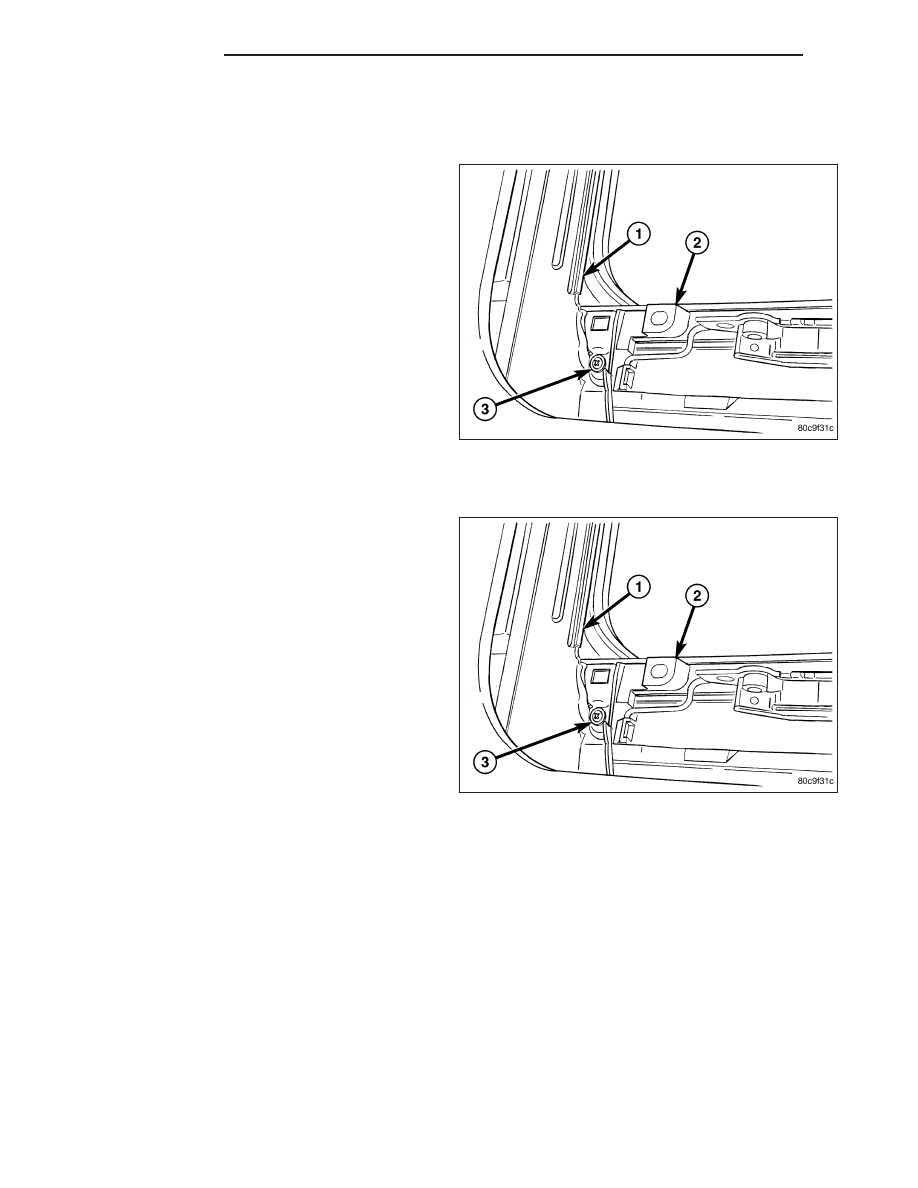

2. Remove two screws (3) from trough assembly (1).

3. Remove trough assembly (1).

4. Slide the sunshade forward to disengage the guide

feet from the tracks through the cutouts at the front
of the tracks.

CAUTION: Use care not to crease the sunshade
when removing or installing.

INSTALLATION

1. Place sunshade into position, through the cutouts

at the front of the tracks and slide the sunshade
back.

2. Place trough (1) assembly into position on sunroof

module and install the screws (3).

3. Install the glass panel. (Refer to 23 - BODY/SUN-

ROOF/GLASS PANEL - INSTALLATION)

23 - 266

SUNROOF

KJ

TRIM LACE

REMOVAL

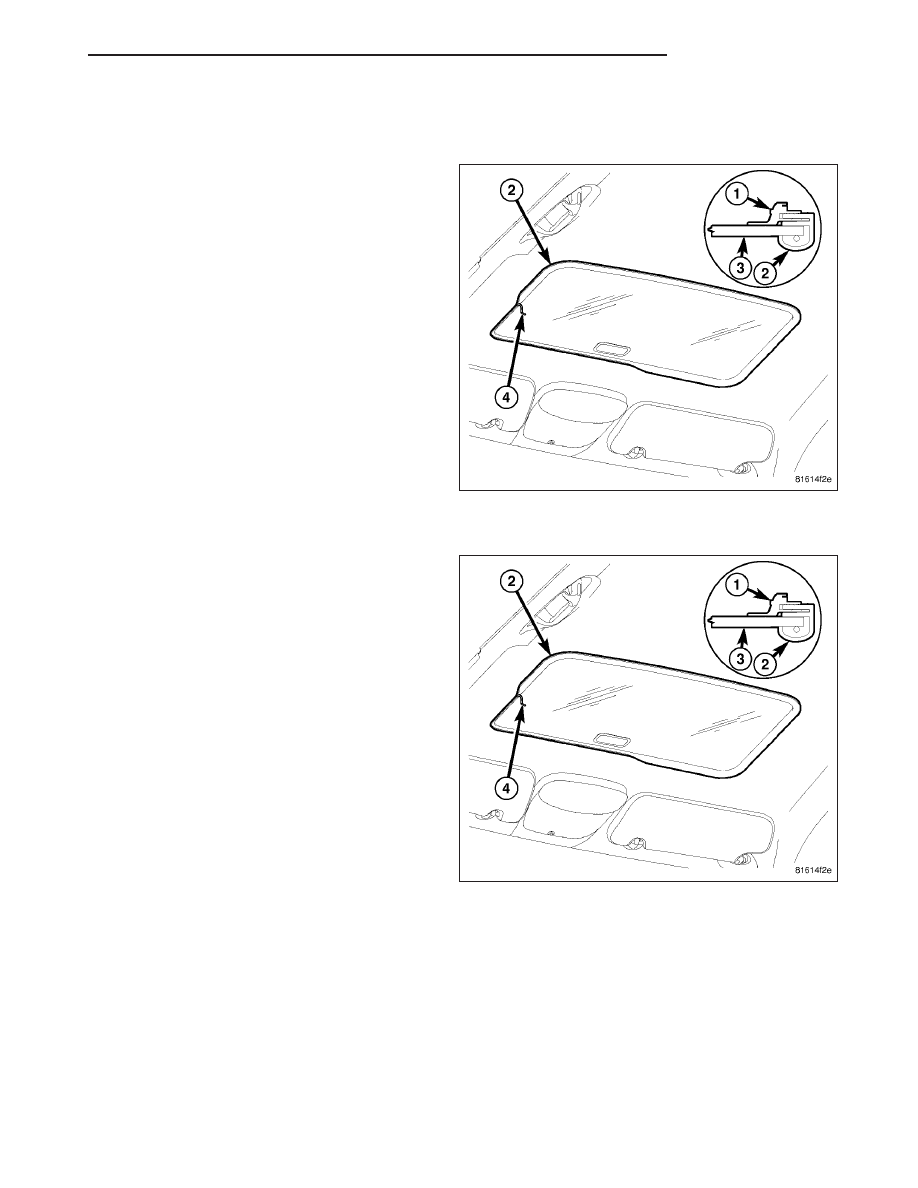

1. Remove lace by starting at the joint center of the

opening on driver’s side.

2. Pull one end of the lace away from the headliner

until the entire lace is removed.

INSTALLATION

1. Place end of trim lace into position starting at cen-

ter of the opening on driver’s side.

2. Push lace into position.

3. Ensure that the corner radii is fully engage.

4. Once trim lace is attached to sunroof module begin

tucking the headline under the lip on the trim lace
working all the way around the opening.

KJ

SUNROOF

23 - 267
