Jeep Liberty KJ. Manual - part 1339

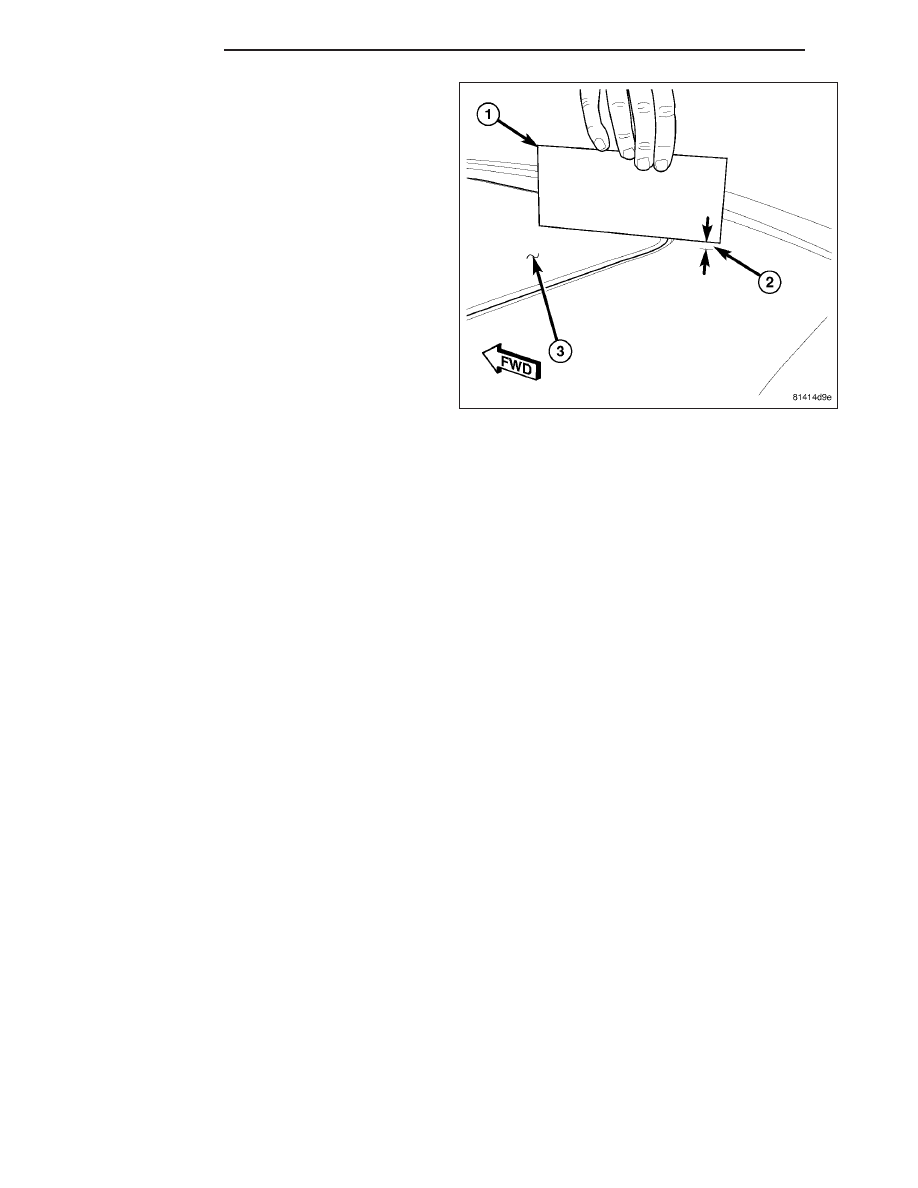

NOTE: When properly adjusted, the rear edge of
the glass panel (3) is 1.75mm (0.07 in.) to .75 mm
(0.03 in.) lower than the roof surface (2).

NOTE: Glass assembly seal is 2.5mm (0.1 in)
higher than the glass panel. Measure at 300mm
(11.8 in) outboard of the centerline of the vehicle.

4. Verify sunroof operation and alignment. Check fit

and re-adjust as necessary.

23 - 256

SUNROOF

KJ

GUIDE-TROUGH ASSEMBLY

REMOVAL

1. Remove trough. (Refer to 23 - BODY/SUNROOF/

TROUGH - REMOVAL)

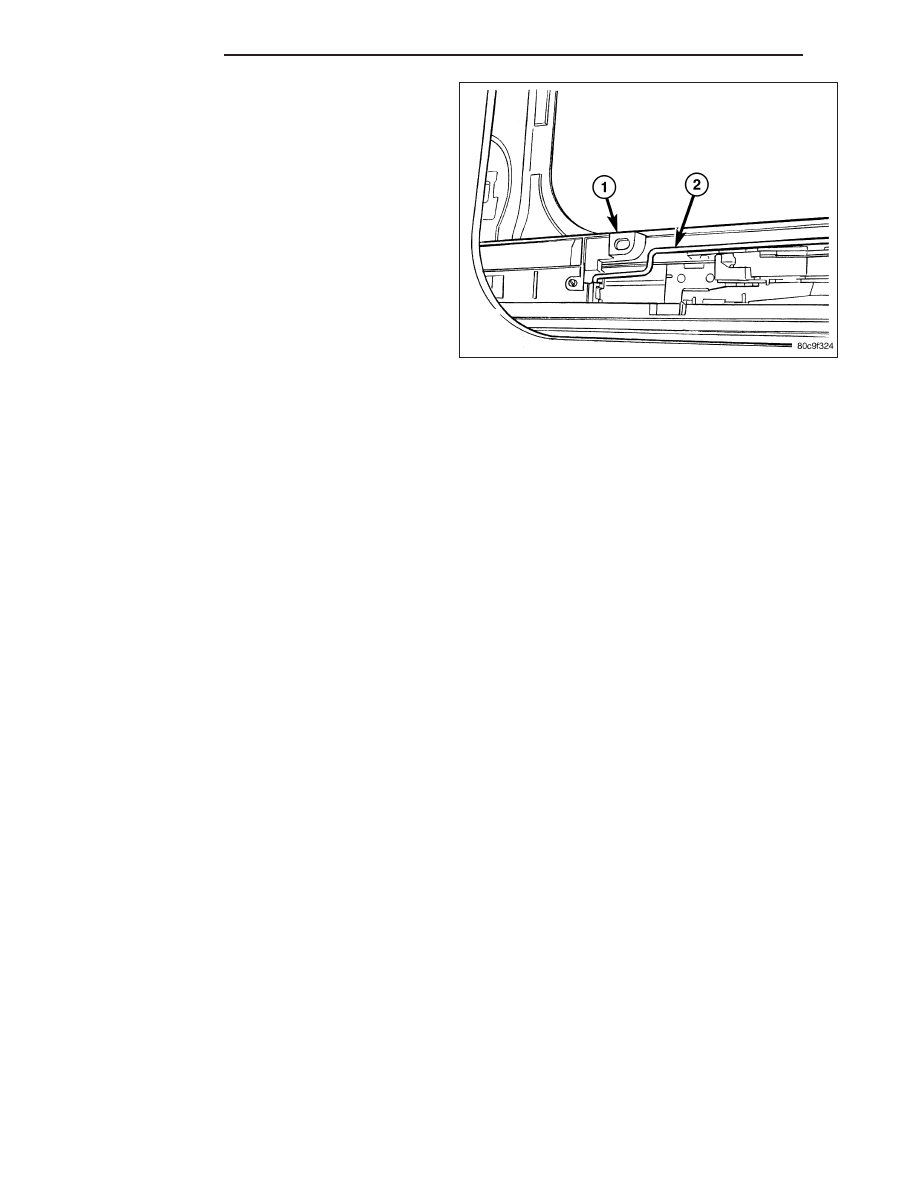

2. Disconnect the guide link (2).

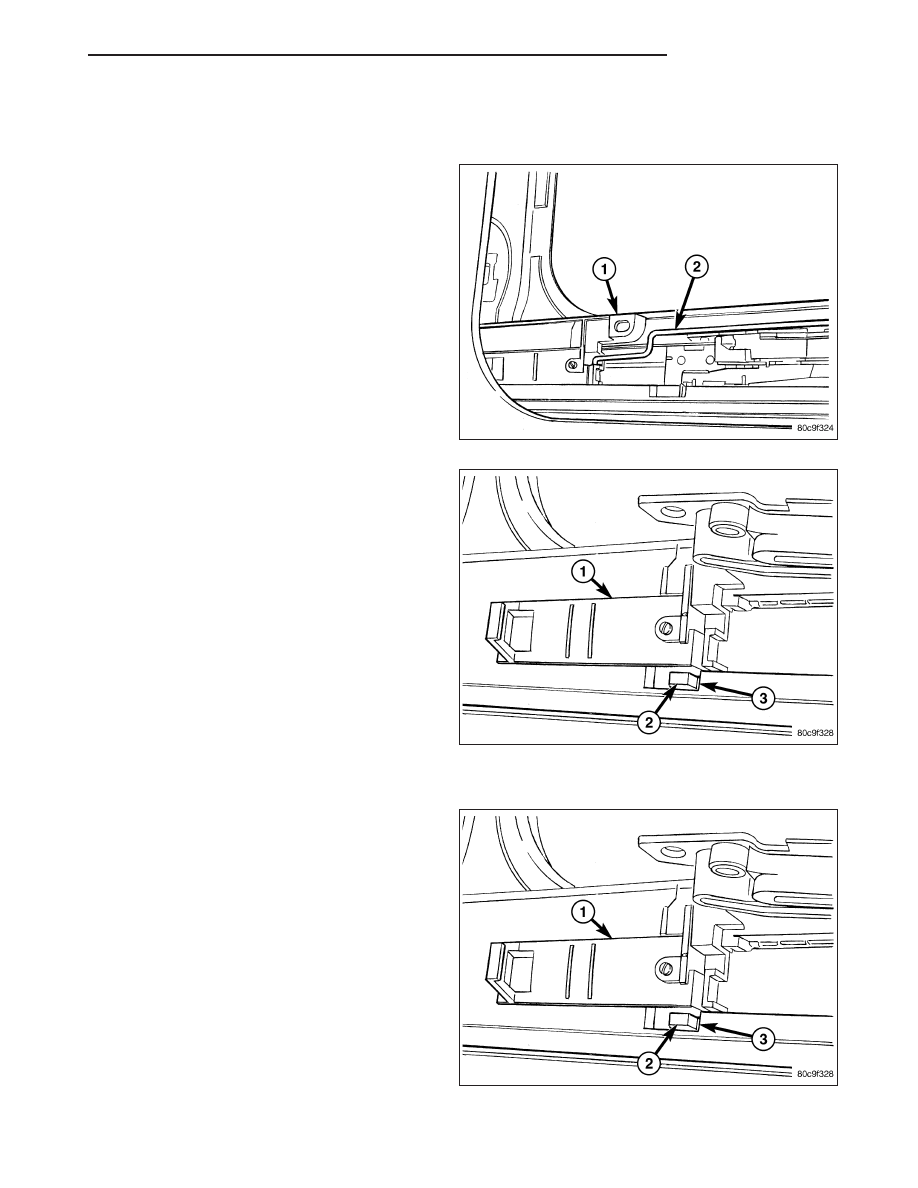

3. Slide trough guide (1) forward and disengage the

sliders (2) through the notches (3) in the guide
channels.

INSTALLATION

1. Install the trough guide (1) and engage the sliders

(2) into the guide channels through the small notch
(3) in track.

KJ

SUNROOF

23 - 257

2. Connect the guide link (2).

3. Install the trough. (Refer to 23 - BODY/SUNROOF/

TROUGH - INSTALLATION)

23 - 258

SUNROOF

KJ

HOSE-DRAIN

REMOVAL

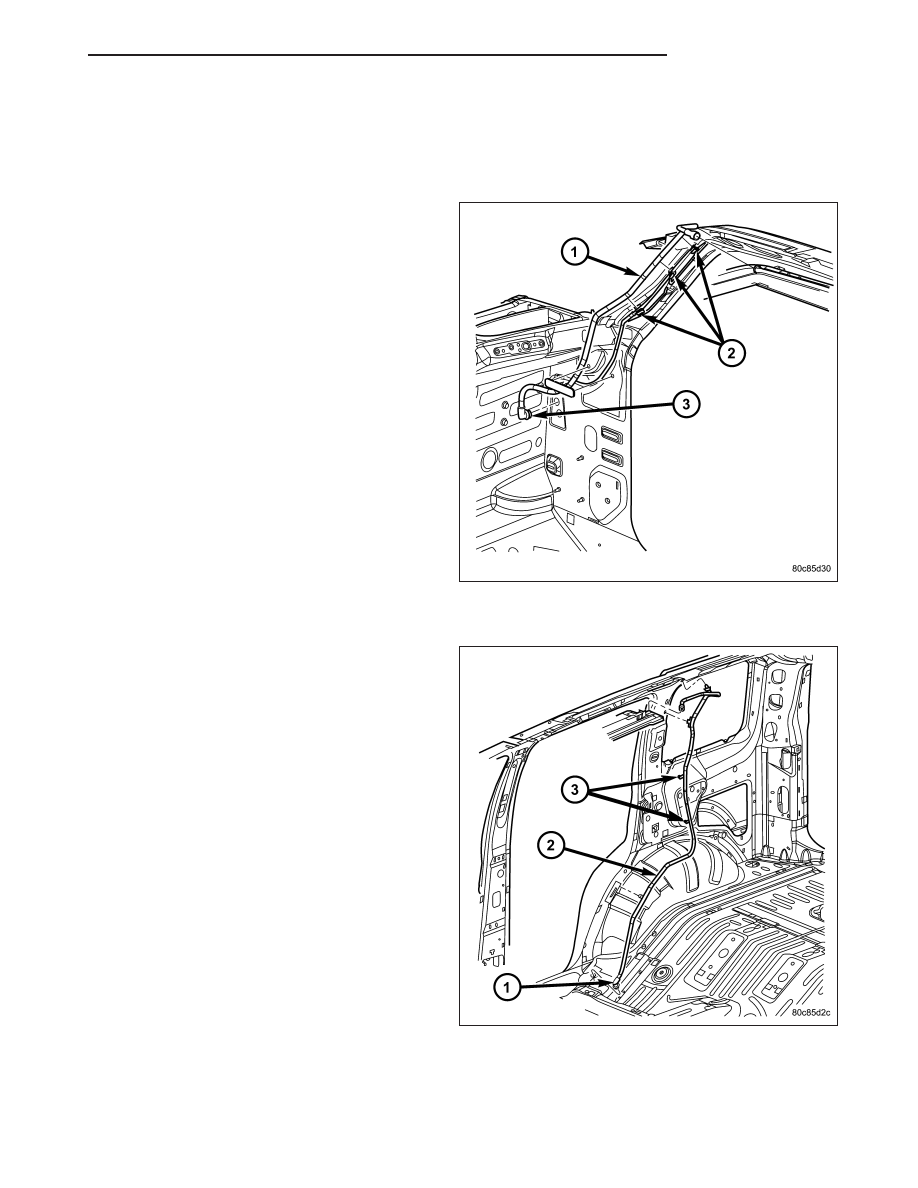

FRONT DRAIN TUBES

1. Move glass panel to the fully closed position.

2. Remove sunroof opening trim lace.

3. Remove the headliner. (Refer to 23 - BODY/INTE-

RIOR/HEADLINER - REMOVAL)

4. Disconnect the drain hose from the sunroof hous-

ing.

5. Drain any liquid from hose connection, if necessary.

6. Remove the instrument panel top panel. (Refer to

23 - BODY/INSTRUMENT PANEL/INSTRUMENT
PANEL TOP COVER - REMOVAL)

7. Disconnect the grommet, attachment clips and

remove the drain tube.

REAR DRAIN TUBES

1. Move glass panel to the fully closed position.

2. Remove sunroof opening trim lace.

3. Remove headliner.

4. Disconnect the drain hose from the sunroof hous-

ing.

5. Drain any liquid from hose connection, if necessary.

6. Disconnect the grommet, attachment clips and

remove the drain tube.

KJ

SUNROOF

23 - 259
