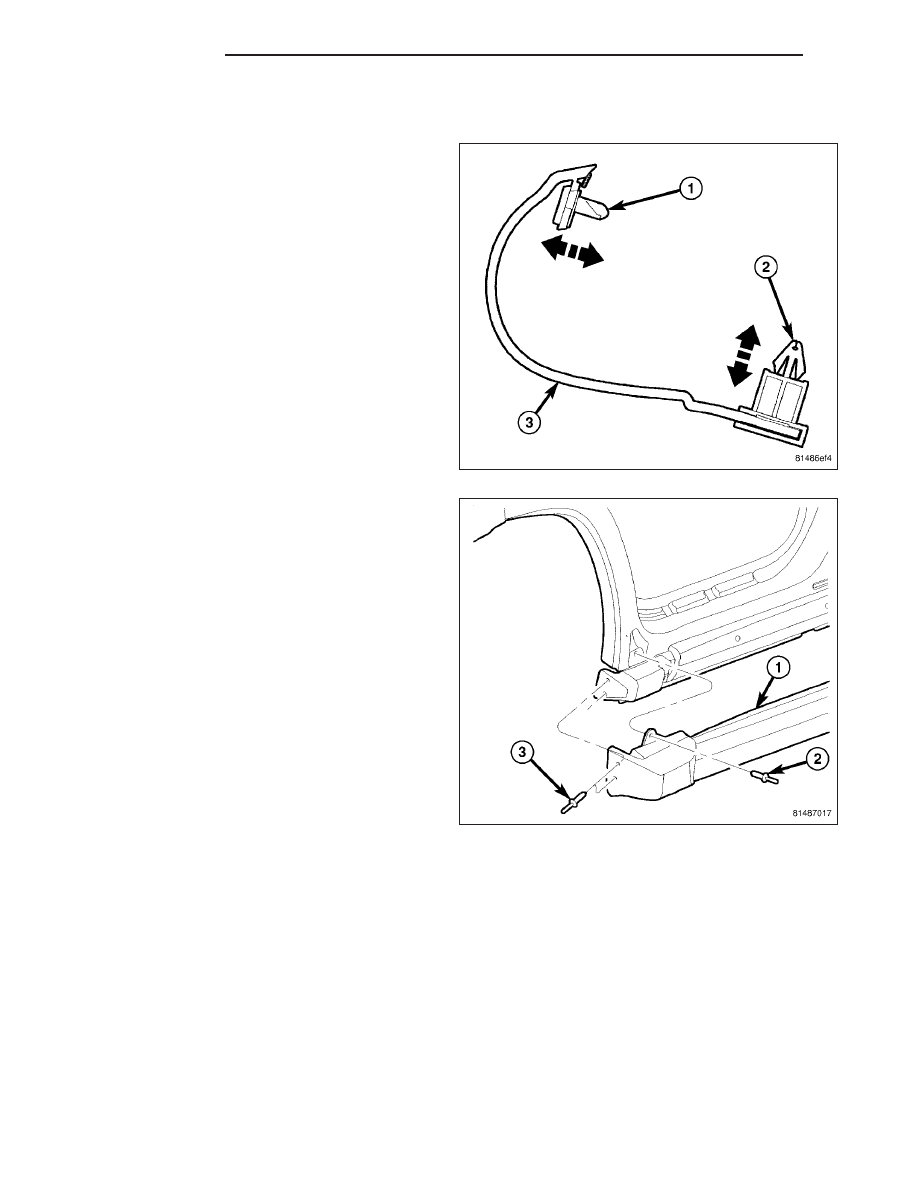

Rear Sill Molding

1. Replace the lower push pin fasteners (2) if dam-

aged previously.

2. Remove the protective backing from the adhesive

tape on the upper rear side of the molding.

3. Position the rear sill molding behind the lower rear

door and slide forward until fully seated to rear sill
with all pins aligned to holes.

NOTE: Avoid contact with the adhesive strip on
rear of sill.

4. Seat the upper push pin fasteners then the lower

fasteners fully.

23 - 152

EXTERIOR

KJ

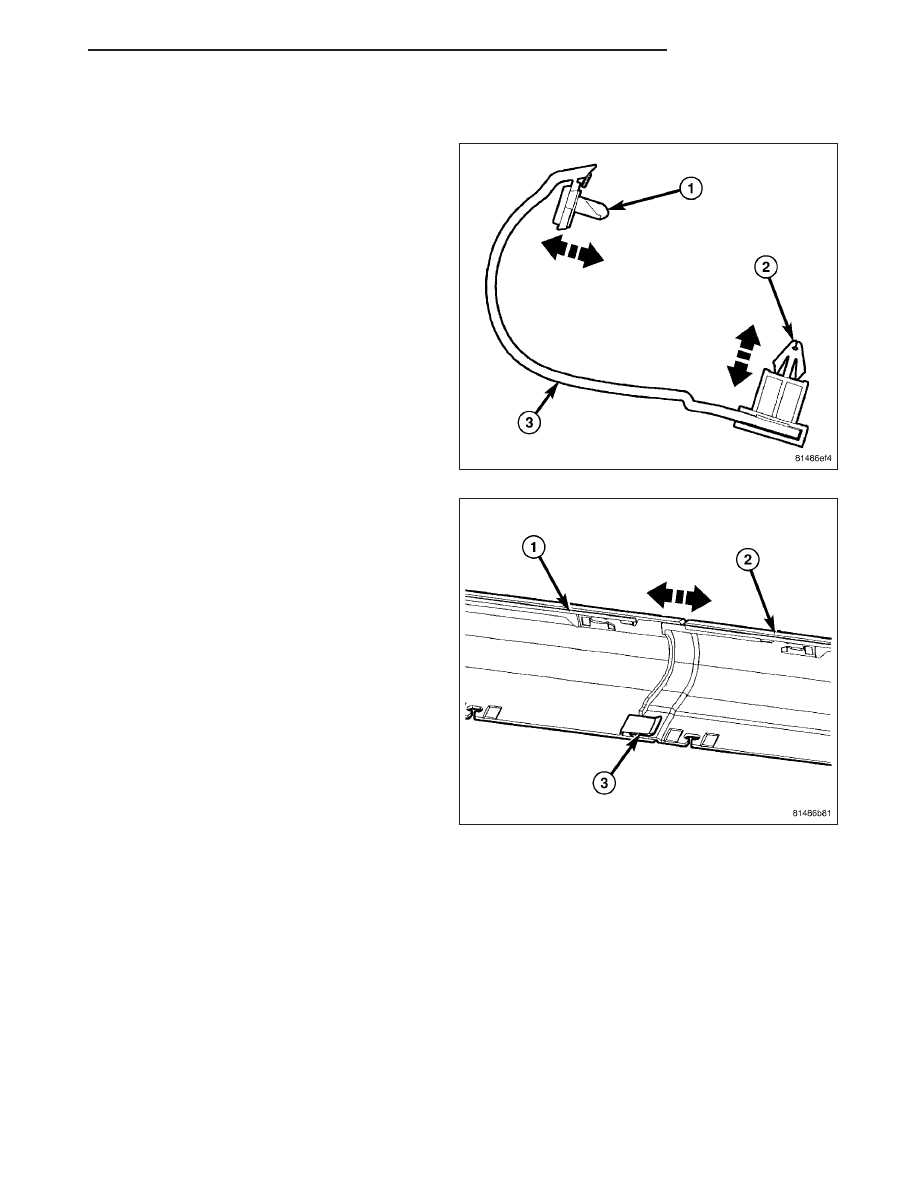

Front Sill Molding

1. Replace the lower push pin fasteners (2) if dam-

aged previously.

2. Remove the protective backing from the adhesive

tape on the upper rear side of the molding.

3. Position the front sill molding (1) over the matting

flange on the previously installed rear sill molding.
Make sure the tab (3) on the front molding (2) is
fully engaged onto the rear molding (1) flange and
slide rearward.

KJ

EXTERIOR

23 - 153

4. Seat the upper and then the lower push pin fasten-

ers fully.

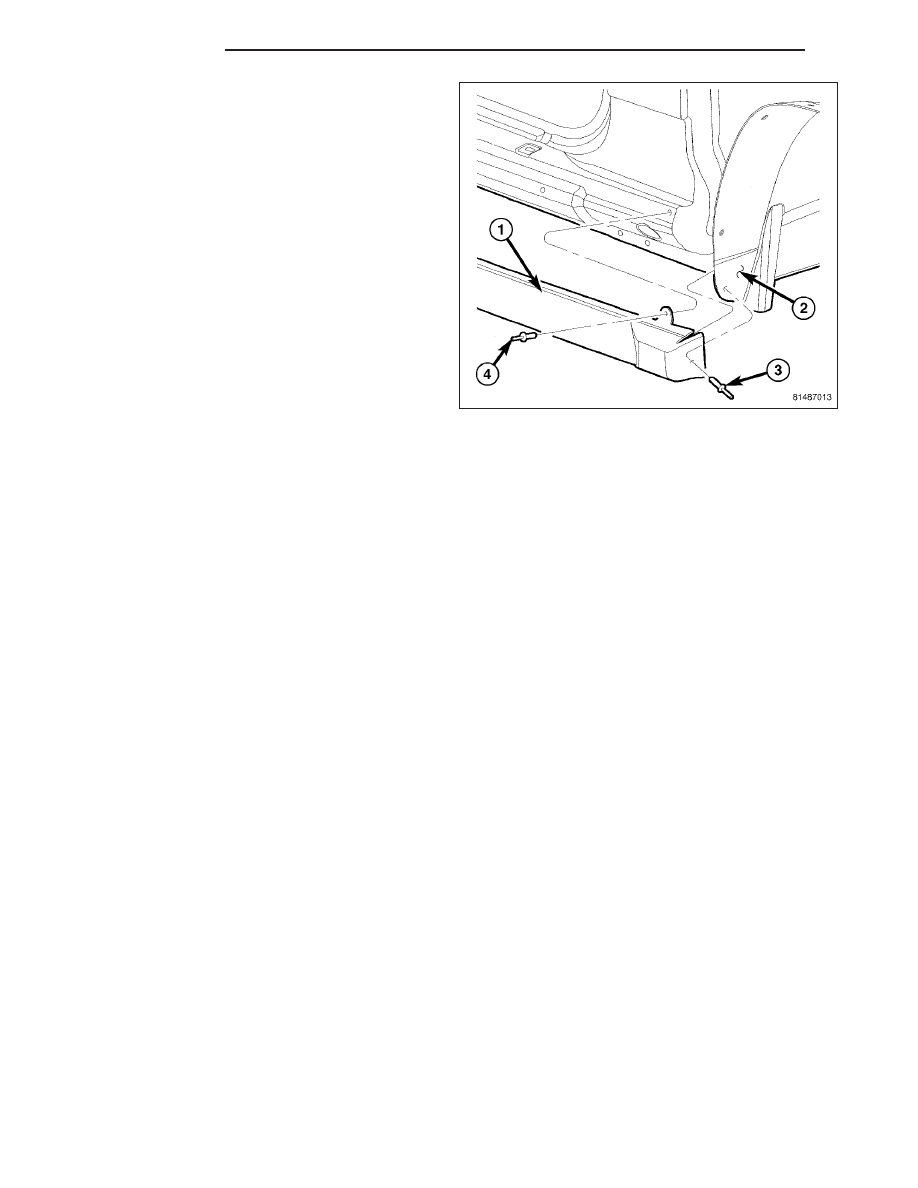

3. Apply hand pressure along the upper edge (1) of

the molding starting at the front of the front molding
sliding back to the rear of the rear molding.

NOTE: This will ensure that the adhesive tape on
the back side of the moldings has contacted the
sill.

4. Replace the plastic rivets securing the front and

rear moldings at the wheel openings.

5. Install the front wheel opening flare molding as

necessary.

(Refer

to

23

-

BODY/EXTERIOR/

WHEEL OPENING FLARE MOLDING - INSTALLA-
TION)

23 - 154

EXTERIOR

KJ

INSTRUMENT PANEL

TABLE OF CONTENTS

page

page

INSTRUMENT PANEL

WARNING

RESTRAINT SYSTEM . . . . . . . . . . . . . . . . . . . . . . 156

CLUSTER BEZEL

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 157
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 157

GLOVE BOX

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 159
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 159

GLOVE BOX LATCH

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160

GLOVE BOX LATCH STRIKER

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 161
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 161

INSTRUMENT PANEL ASSEMBLY

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 162
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 168

INSTRUMENT PANEL TOP COVER

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 175

INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 175

INSTRUMENT PANEL END CAP

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 176
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 176

INSTRUMENT PANEL DRIVER SIDE BEZELS

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 177
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 177

INSTRUMENT PANEL CENTER BEZEL

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 178
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 178

INSTRUMENT PANEL PASSENGER SIDE

BEZEL
REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 179
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 179

KNEE BLOCKER

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 181
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 181

KJ

INSTRUMENT PANEL

23 - 155
