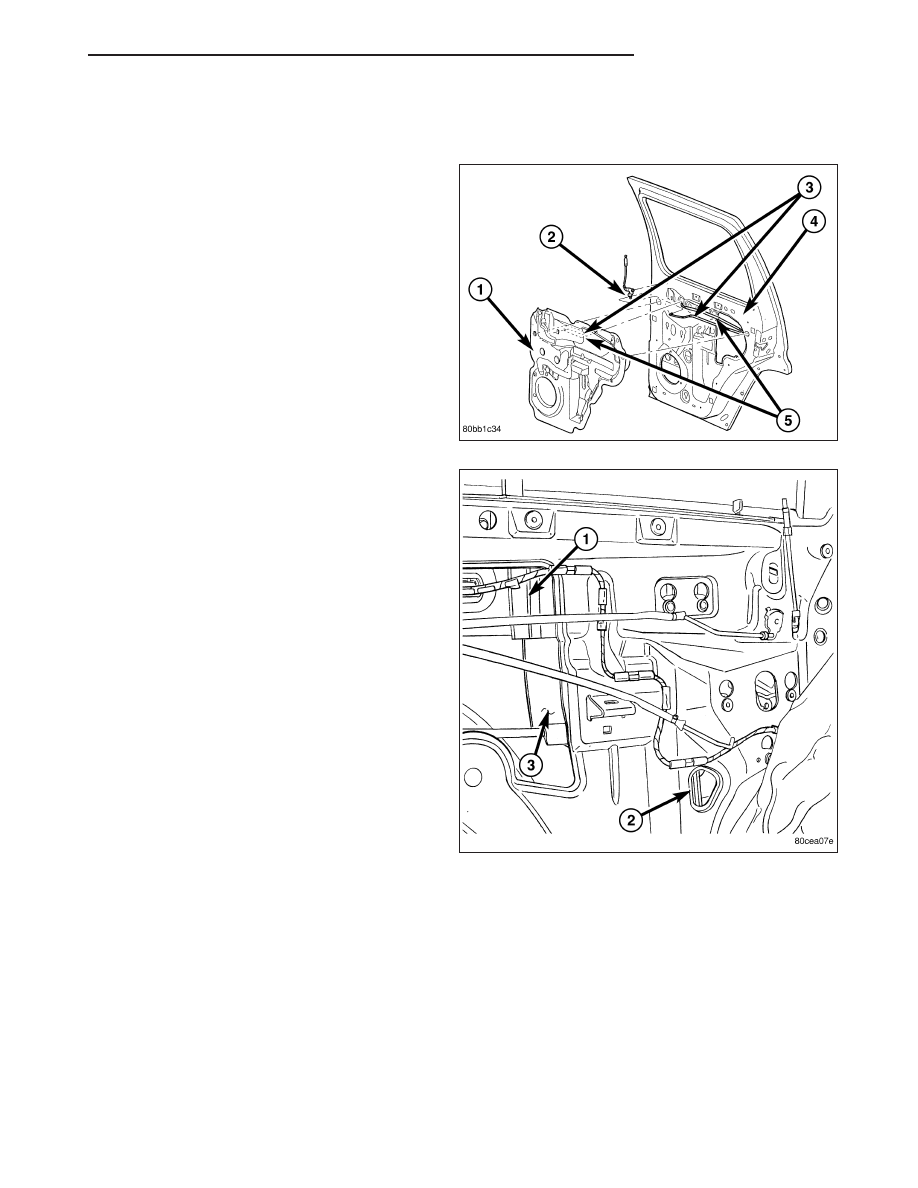

6. Remove the bolts. (2 and 4)

7. Disconnect the runout tube (1) clip and remove the

regulator (3).

INSTALLATION

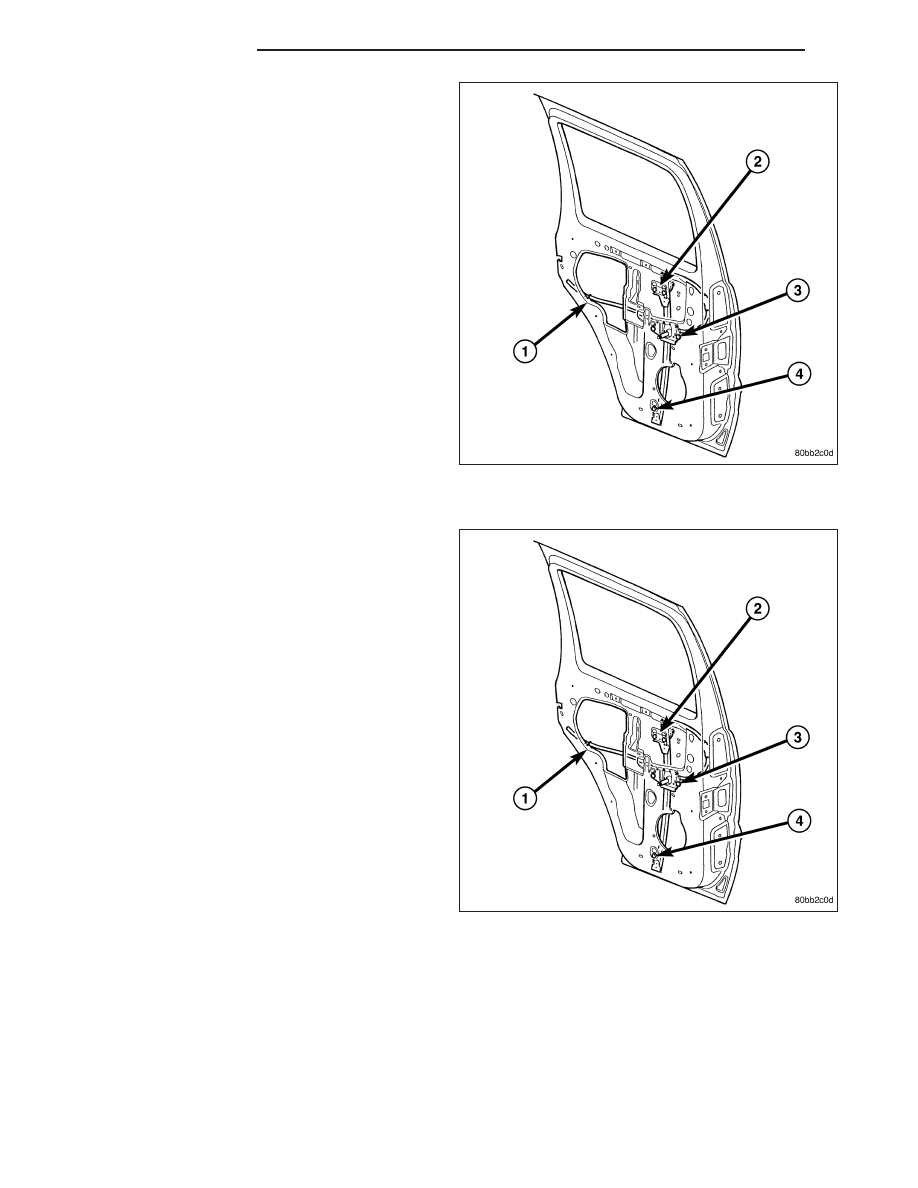

1. Loosely install the bolts onto the regulator assem-

bly (2 and 4).

2. Install the regulator assembly (3).

3. Install the runout tube clip (1).

23 - 88

DOORS - REAR

KJ

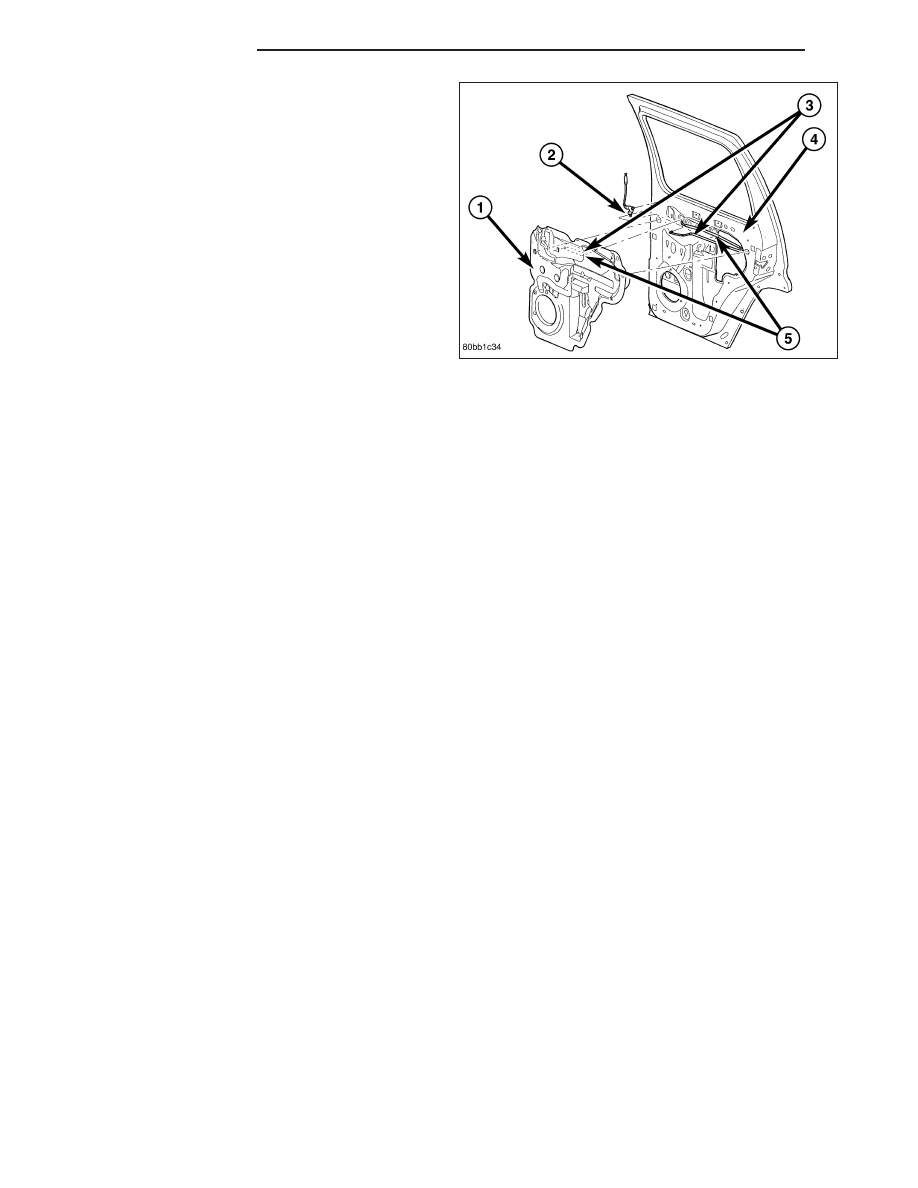

4. Tighten the bolts to 9 N·m (80 in. lbs.) using the

sequence shown.

5. Remove the glass support and connect the glass to

the regulator lift plate (2).

KJ

DOORS - REAR

23 - 89

6. Install the waterdam (1). (Refer to 23 - BODY/

DOORS - REAR/WATERDAM - INSTALLATION)

23 - 90

DOORS - REAR

KJ

WINDOW REGULATOR - POWER

REMOVAL

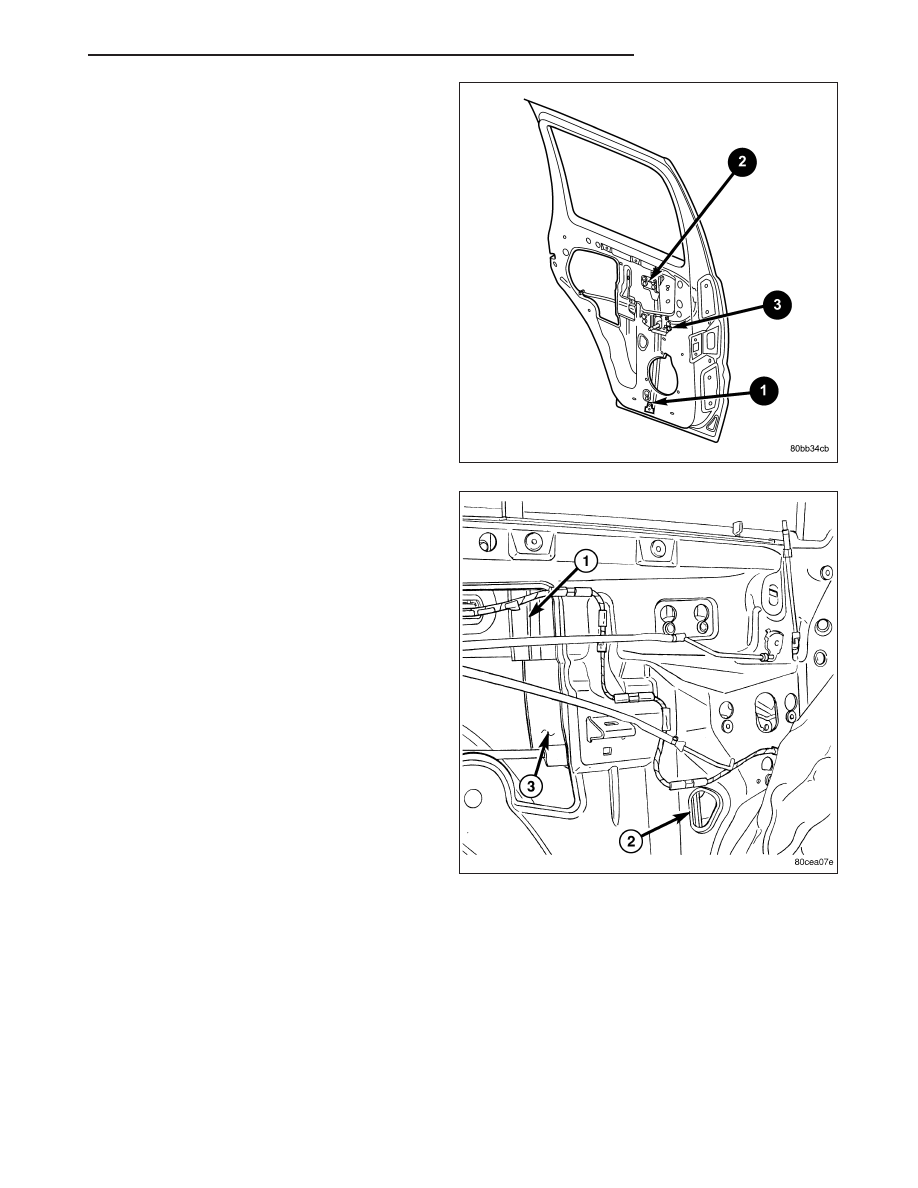

1. Remove the waterdam (1). (Refer to 23 - BODY/

DOORS - REAR/WATERDAM - REMOVAL)

2. Raise the glass and line up the lift plate clip with

the hole in the door panel shown.

3. Using a long flat blade or hook type tool, disen-

gage the clip (2) attaching glass retainer to regula-
tor lift plate.

4. Disconnect the glass from the regulator lift plate

and re-install the clip.

KJ

DOORS - REAR

23 - 91
