INSTALLATION

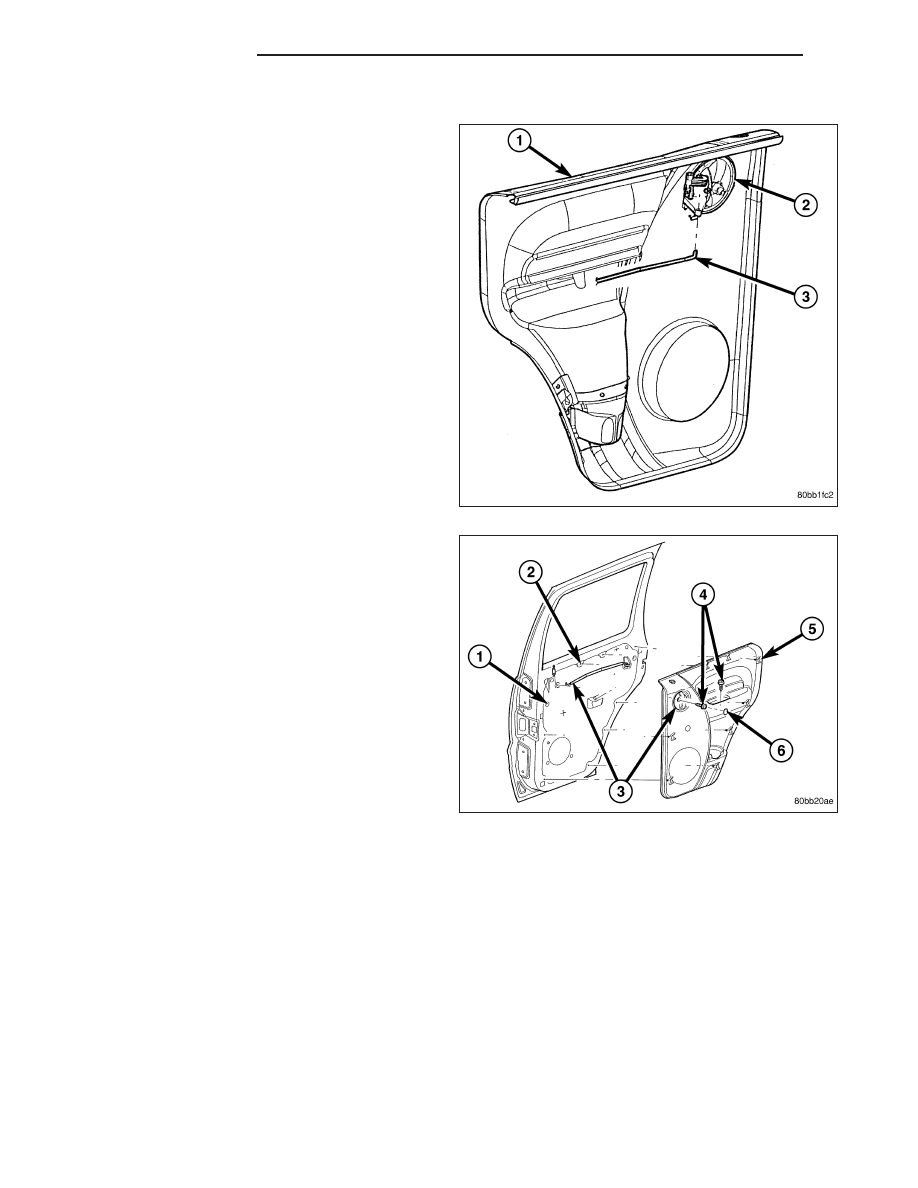

1. Connect the inside handle actuator rod (3) and the

electrical connectors.

2. Position the trim panel and seat the clips (5) fully.

3. Instal the screws (4) and install the screw plug (6).

23 - 84

DOORS - REAR

KJ

WATERDAM

REMOVAL

CAUTION: Do not allow the waterdam or adhesive
to become contaminated with dirt or other foreign
substances.
Do not damage the waterdam during removal and
installation.
If the waterdam becomes contaminated or dam-
aged, replace the waterdam.

1. Remove the door speaker (1). (Refer to 8 - ELEC-

TRICAL/AUDIO/SPEAKER - REMOVAL)

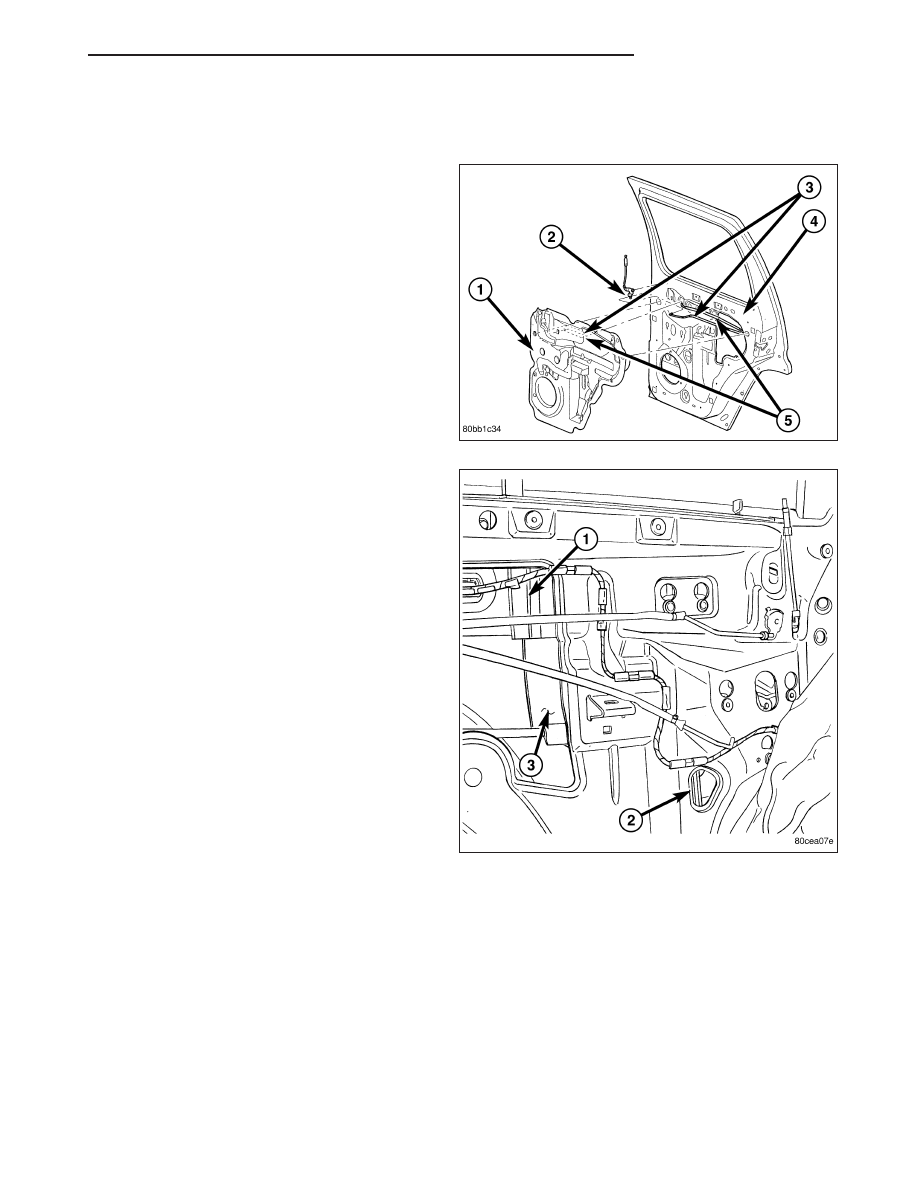

2. Separate the waterdam (1) from the inner door

panel and off of the latch linkages (3 and 5).

INSTALLATION

CAUTION: Do not allow the waterdam or adhesive
to become contaminated with dirt or other foreign
substances.
Do not damage the waterdam during removal and
installation.
If the waterdam becomes contaminated or dam-
aged, replace the waterdam.

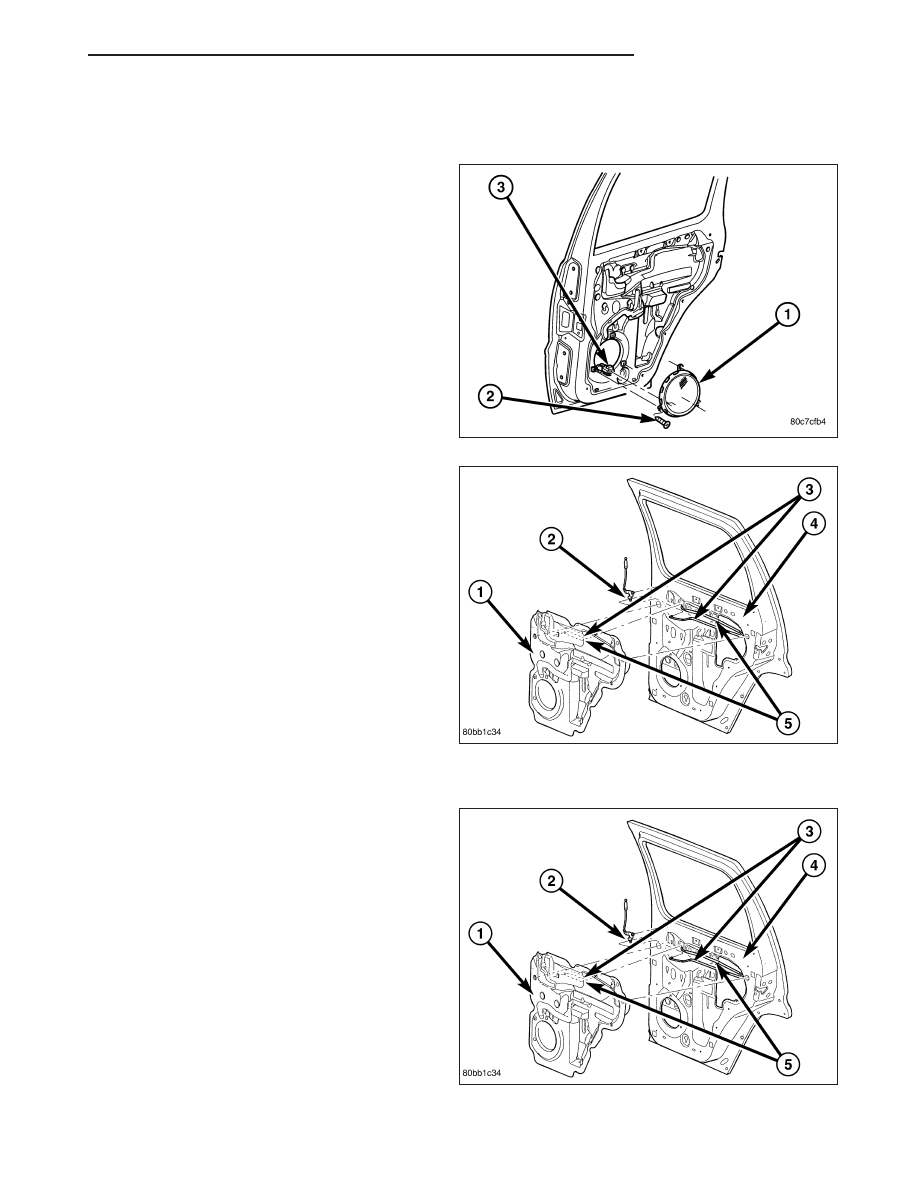

1. Position the actuator rods through the holes in the

waterdam. (3 and 5)

2. Place waterdam (1) onto the door and pressurize

at the butyl bead to seal completely, starting with
the top rear locating indent and then moving to the
top front locating indent followed by the remaining
portion of the waterdam.

3. Run a hard plastic squeegee firmly around the

perimeter of the waterdam making sure that the drain holes at the bottom of the inner door panel are fully cov-
ered by the waterdam.

KJ

DOORS - REAR

23 - 85

4. Install the door speaker (1). (Refer to 8 - ELECTRI-

CAL/AUDIO/SPEAKER - INSTALLATION)

23 - 86

DOORS - REAR

KJ

WINDOW REGULATOR - MANUAL

REMOVAL

1. Remove the waterdam (1). (Refer to 23 - BODY/

DOORS - REAR/WATERDAM - REMOVAL)

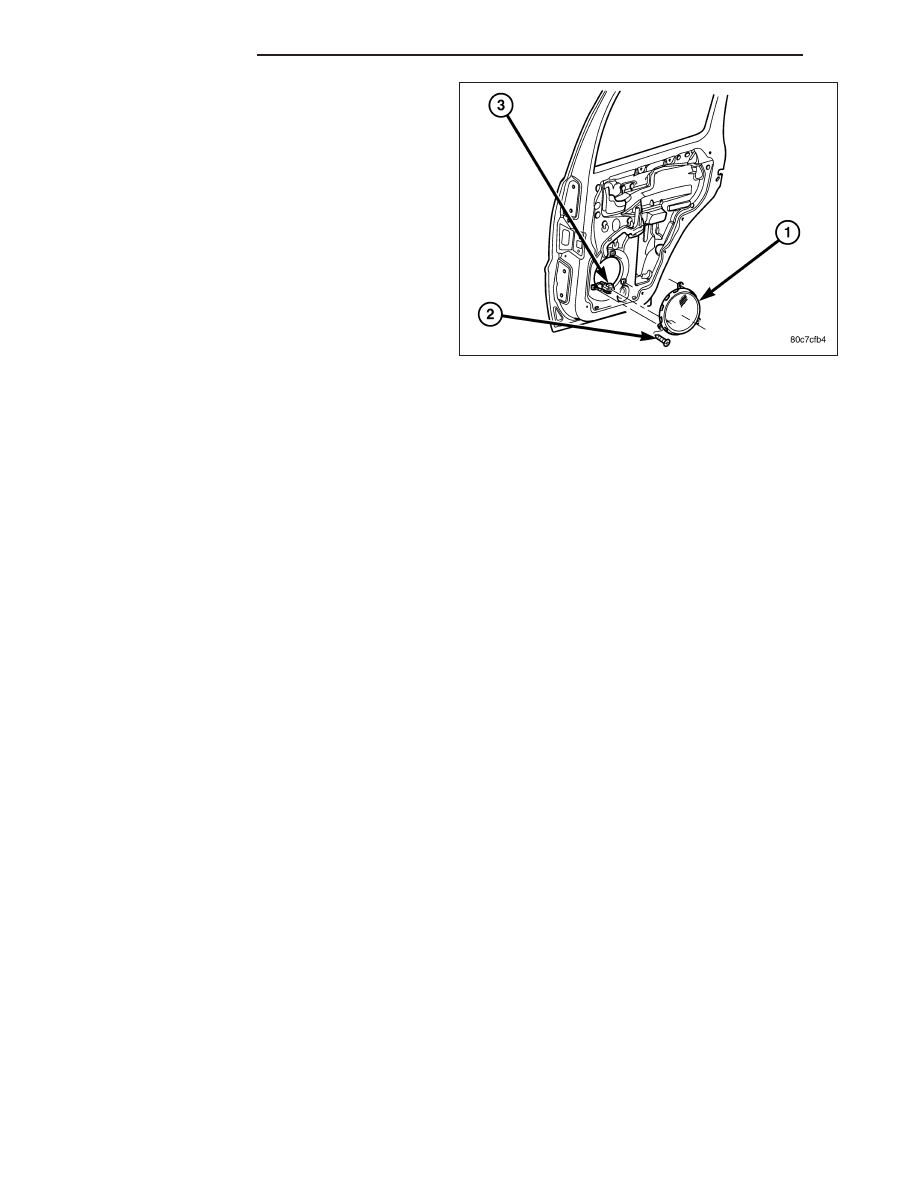

2. Raise the glass (3) and line up the lift plate clip

with the hole (2) in the door panel shown.

3. Using a long flat blade or hook type tool, disen-

gage the clip attaching glass retainer to regulator
lift plate.

4. Disconnect the glass from the regulator lift plate

and re-install the clip.

5. Secure the glass in the up position using a wood

wedge, tape or equivalent.

KJ

DOORS - REAR

23 - 87
