WINDOW REGULATOR - POWER

REMOVAL

1. Remove the waterdam. (Refer to 23 - BODY/

DOOR - FRONT/WATERDAM - REMOVAL)

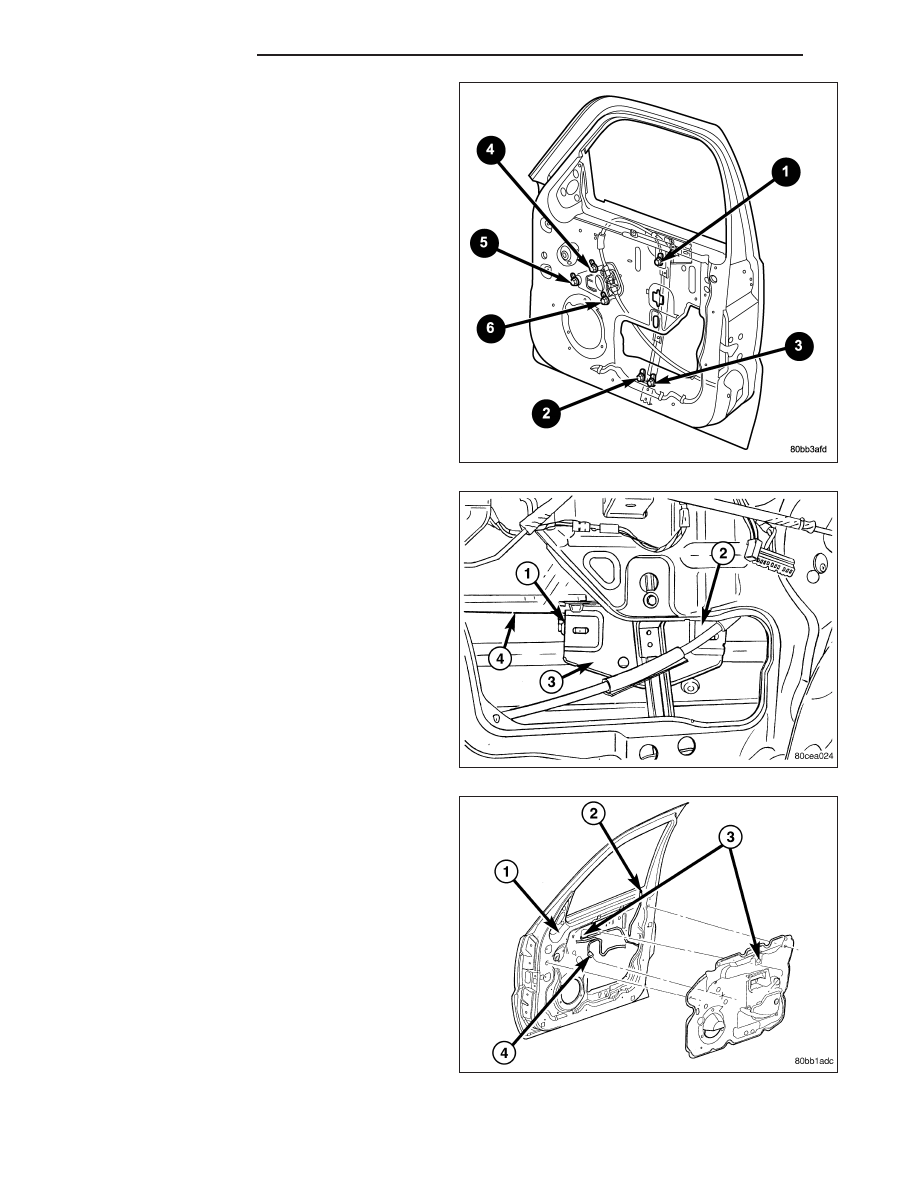

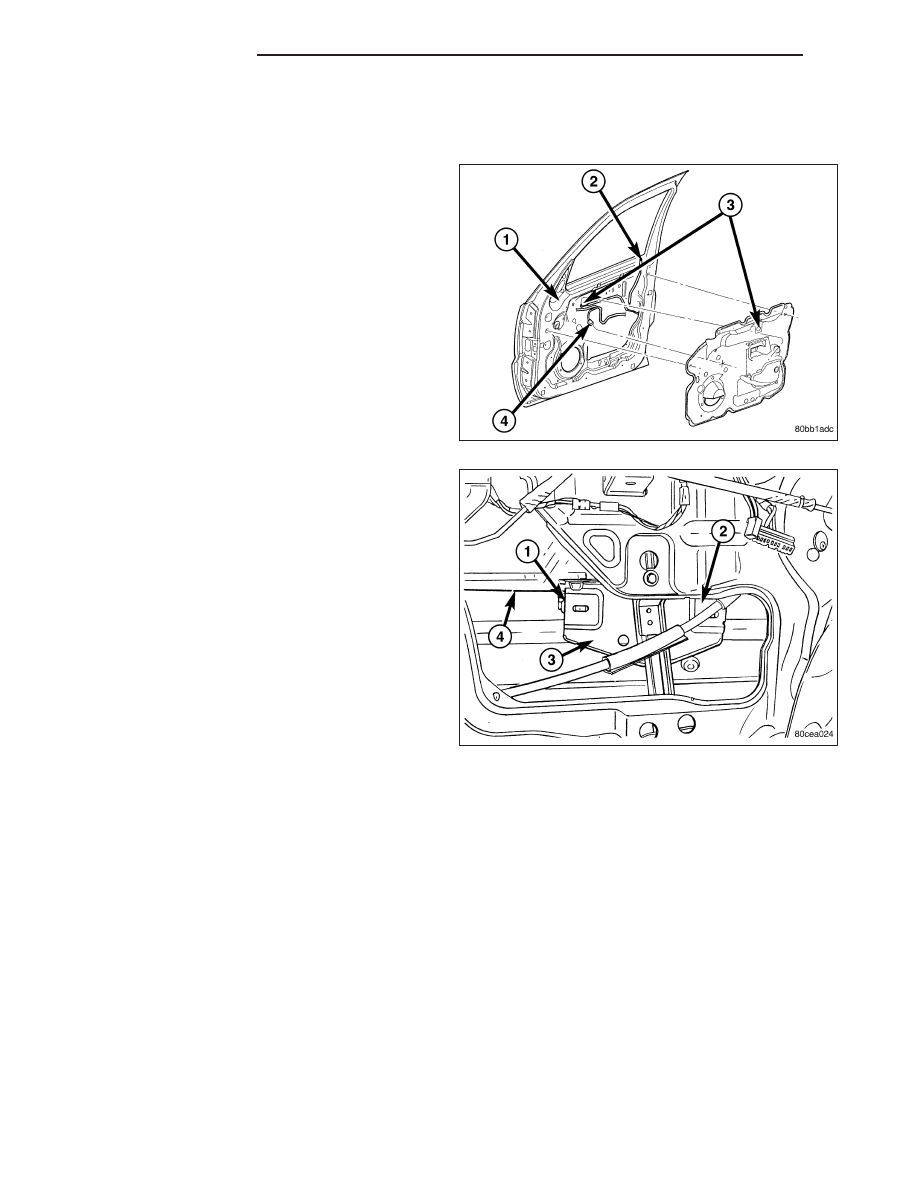

2. Raise the glass (4) to the position shown and using

a long flat blade or hook type tool, disengage clips
(1) attaching glass retainer to regulator lift plate (3).

3. Disconnect the glass (4) from the regulator lift plate

and re-install the clips (1).

4. Secure the glass in the up position using a wood

wedge, tape or equivalent.

23 - 60

DOOR - FRONT

KJ

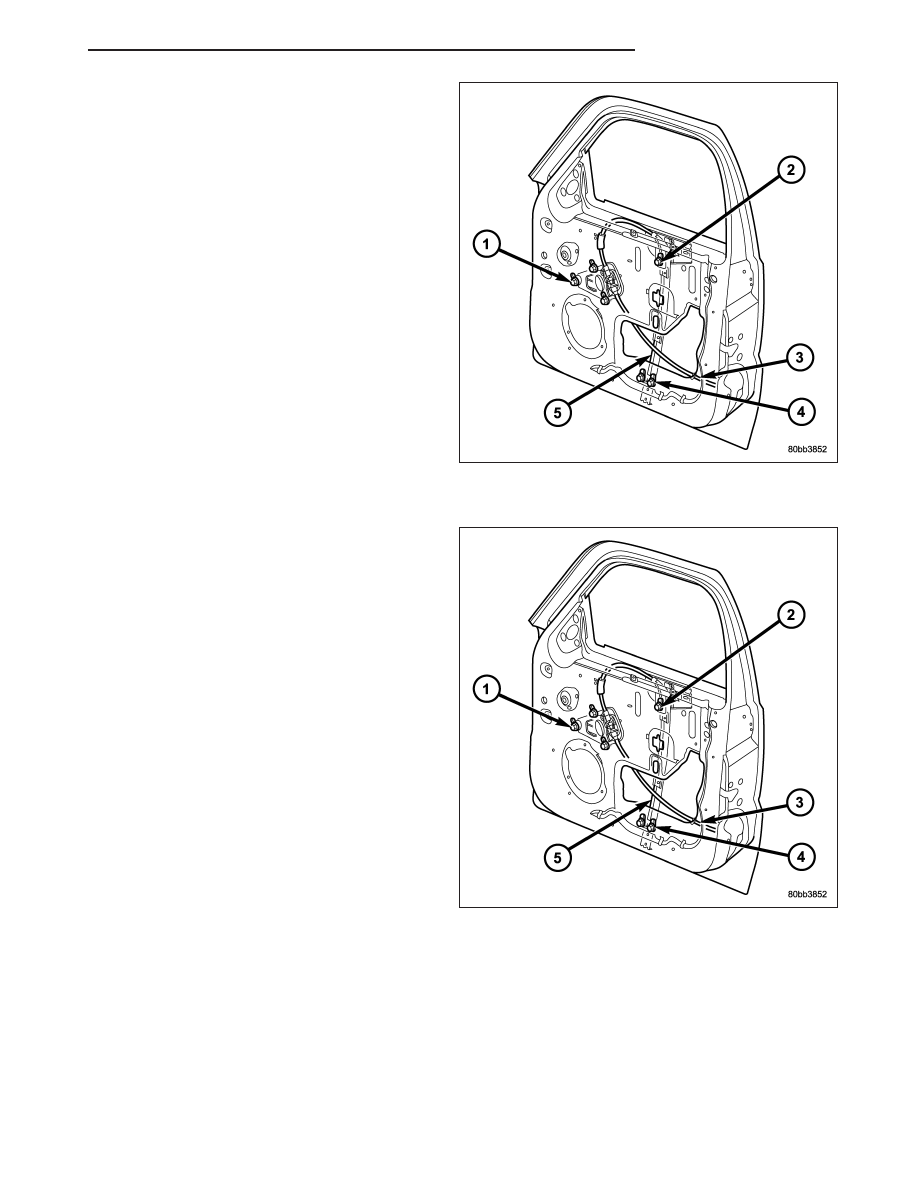

5. Loosen the bolts (1, 2 and 4).

6. Disconnect the runout tube clip (3).

7. Disconnect the electrical connector and remove the

regulator (5).

INSTALLATION

1. Install the regulator assembly (5).

2. Connect the electrical connector.

3. Connect the runout tube clip (3).

KJ

DOOR - FRONT

23 - 61

4. Tighten the bolts to 9 N·m (80 in. lbs.) using the

sequence shown.

5. Remove the glass support and connect to the reg-

ulator lift plate (3).

6. Install the waterdam. (Refer to 23 - BODY/DOOR -

FRONT/WATERDAM - INSTALLATION)

23 - 62

DOOR - FRONT

KJ
