HOOD

REMOVAL

1. Raise hood.

2. Using a grease pencil or equivalent, mark location

of hood hinges on hood for installation alignment.

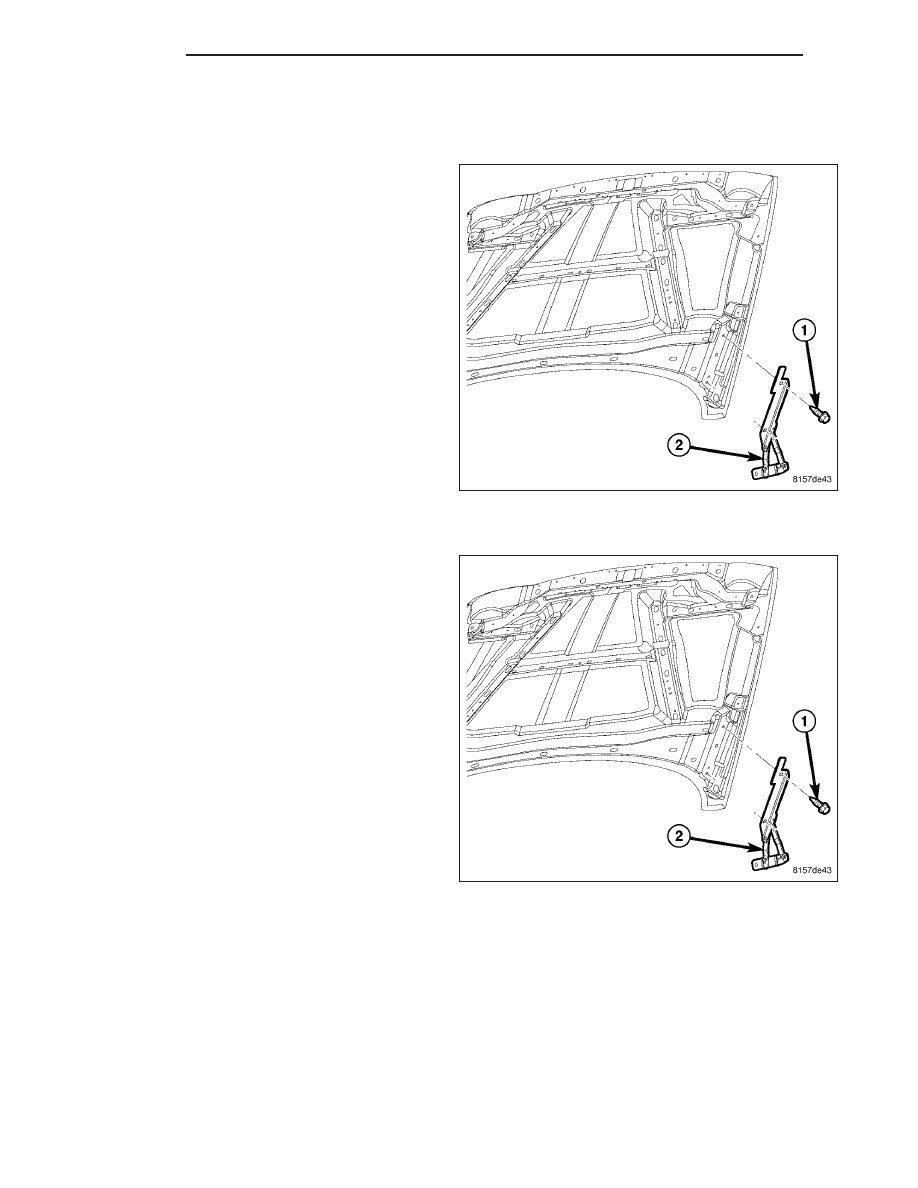

3. Remove bolts (1) attaching hinges (2) to hood.

4. With the aid of a helper, remove hood from vehicle.

INSTALLATION

1. Position hood on hinges.

2. Install bolts (1) finger-tight.

3. Align hinges with installation reference marks made

previously and tighten bolts to 12 N·m (9 ft. lbs.).

4. Inspect hood for proper alignment and adjust as

necessary. (Refer to 23 - BODY/HOOD/HOOD -
ADJUSTMENTS)

ADJUSTMENTS

1. If hood is low in relation to cowl panel, insert shims between hinge and hood.

2. Adjust hood bumper in or out to adjust hood-to-fender height alignment.

3. Adjust the hood latch as necessary. Tighten the nuts to 14 N·m (10.5 ft. lbs.).

4. Align the latch striker so that striker enters the latch squarely and without binding.

23 - 20

HOOD

KJ

LATCH

REMOVAL

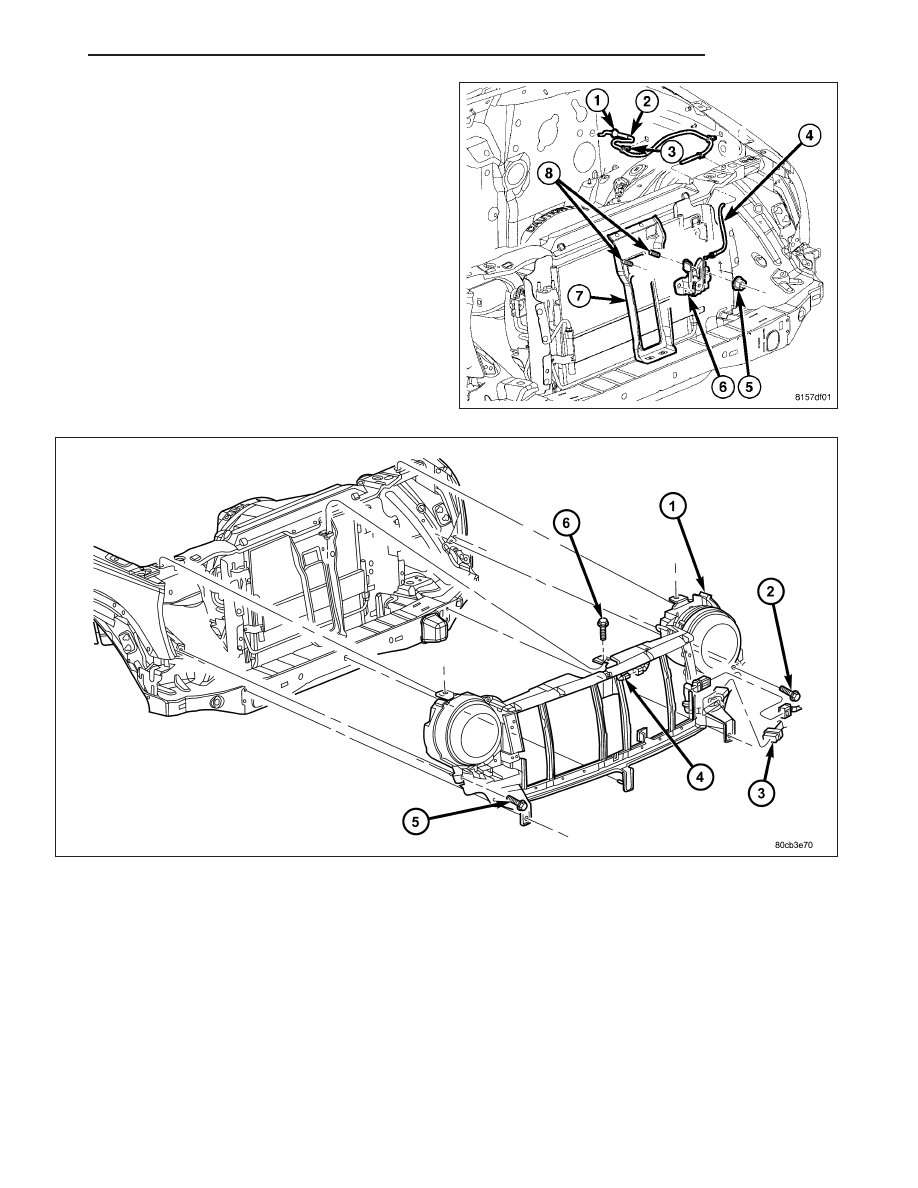

1. Remove the three bolts (6) from the top of the grille opening reinforcement (1).

2. Carefully pull the grille opening reinforcement for-

ward and remove the two latch nuts (5) and sepa-
rate the latch.

KJ

HOOD

23 - 21

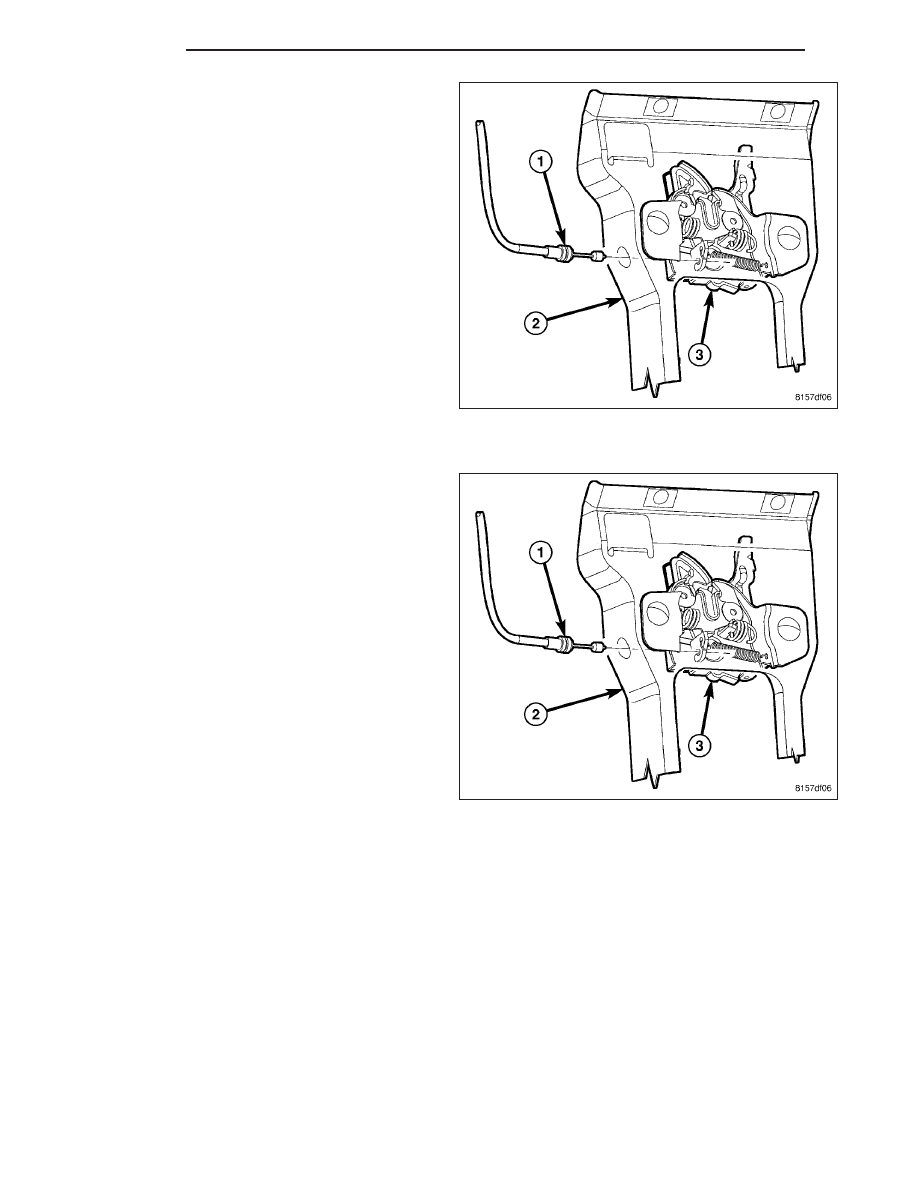

3. Disconnect the release cable (1) and remove the

latch (3).

INSTALLATION

1. Route latch cable (1) through the hole in the sup-

port bracket (2).

2. Connect the release cable and install the latch (3)

onto the support bracket.

23 - 22

HOOD

KJ

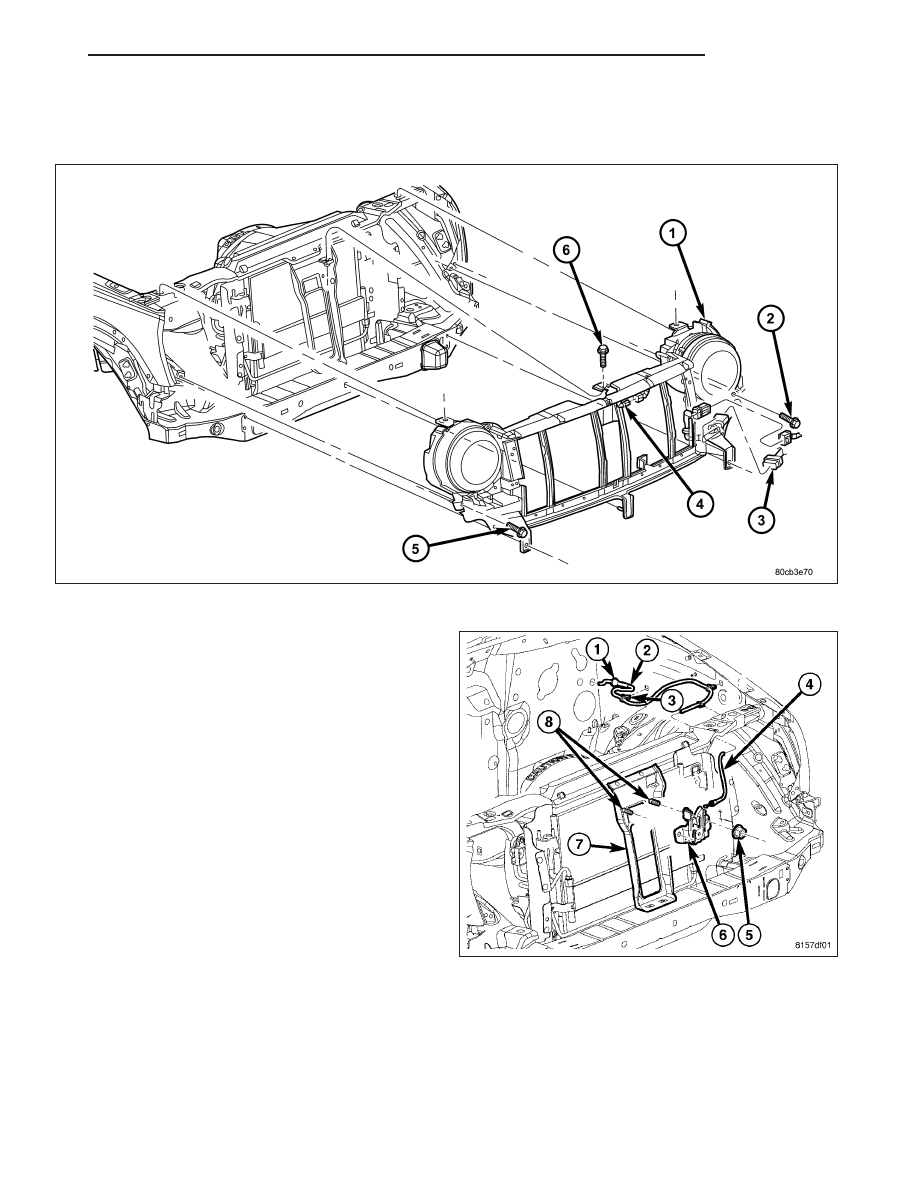

3. Install the two nuts (5) and tighten to 14 N·m (10.5

ft. lbs.).

4. Position the grille opening reinforcement (1) back and install the three upper bolts (6).

5. Tighten the bolts to 10 N·m (85 in. lbs.).
