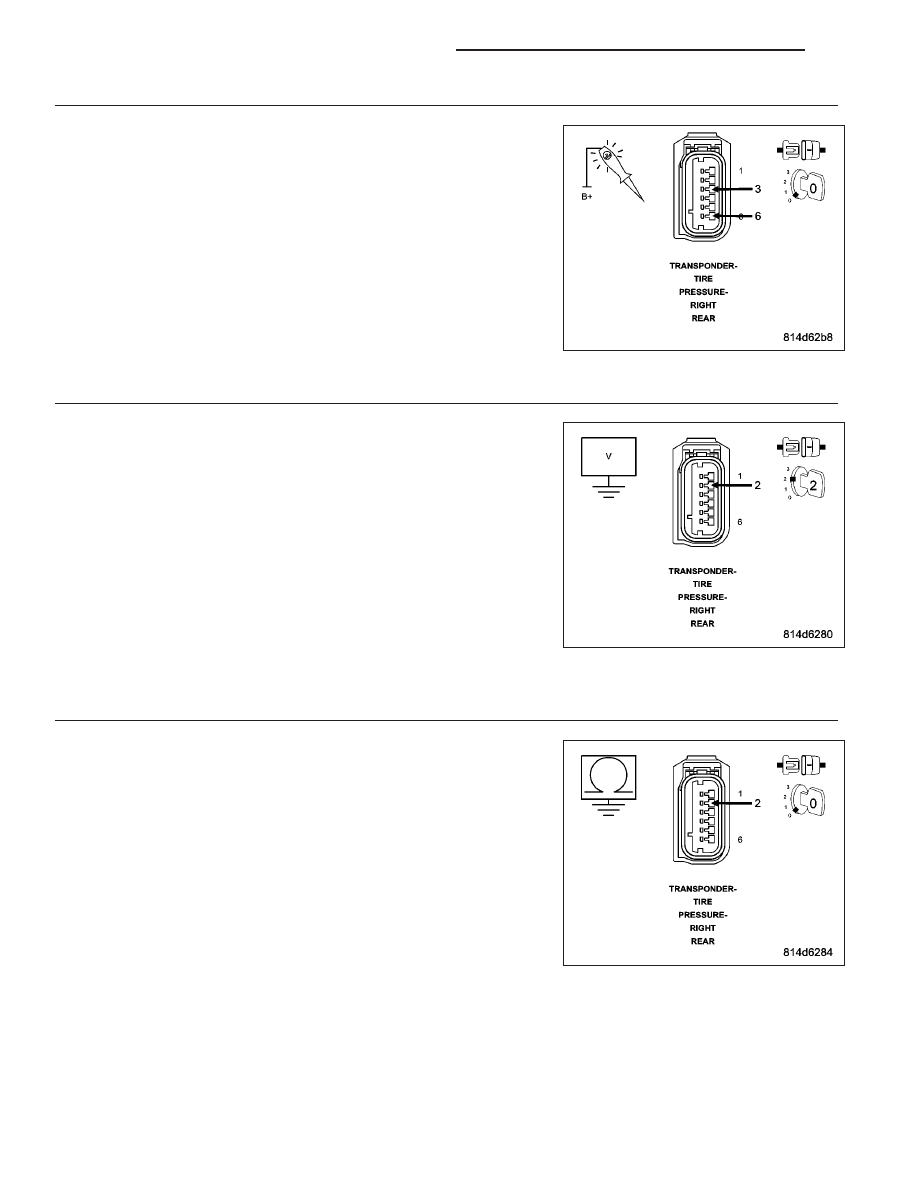

(Z924) GROUND CIRCUIT(S) OPEN OR HIGH RESISTANCE

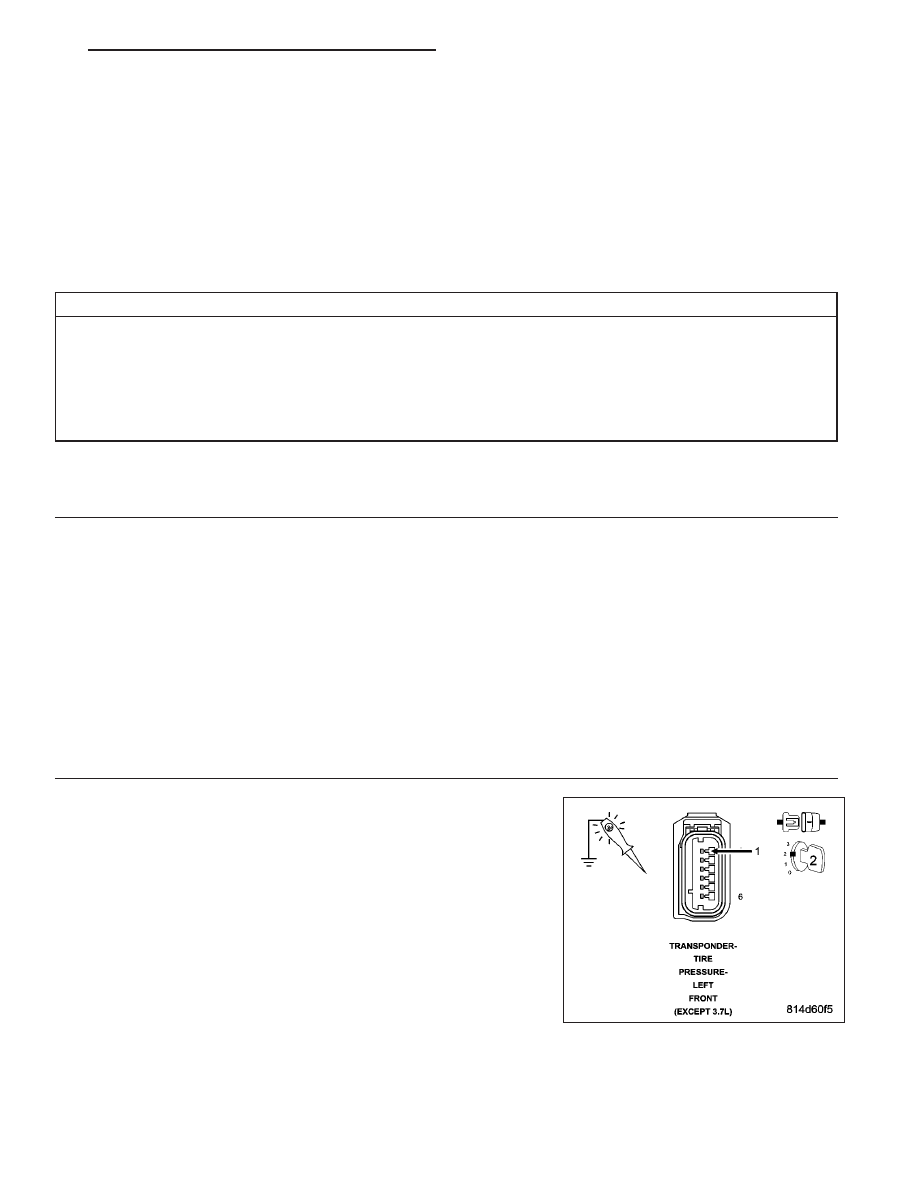

Using a 12–volt test light connect to 12 volts, check each of the (Z924)
Ground circuit(s).

NOTE: The test light should be illuminated and bright. Compare
the brightness to that of a direct connection to the battery.

Is the test light illuminated and bright?

Yes

>> Go to 4

No

>> Repair the (Z924) Ground circuit(s) for an open circuit or

high resistance.

Perform SKREEM VERIFICATION TEST. (Refer to 8 -
ELECTRICAL/VEHICLE THEFT SECURITY - STANDARD
PROCEDURE)

4.

(D508) COM - LIN TIRE PRESSURE MONITOR LAN CIRCUIT SHORT TO VOLTAGE

Turn the ignition off.

Disconnect the Tire Pressure Transponder harness connector.

Disconnect the Sentry Key Remote Entry Module harness connector.

Turn the ignition on.

Measure the voltage of the (D508) COM - LIN Tire Pressure Monitor
LAN circuit.

Is there any voltage present?

Yes

>> Repair the (D508) COM - LIN Tire Pressure Monitor LAN

circuit for a short to voltage.

No

>> Go to 5

Perform SKREEM VERIFICATION TEST. (Refer to 8 -
ELECTRICAL/VEHICLE THEFT SECURITY - STANDARD
PROCEDURE)

5.

(D508) COM - LIN TIRE PRESSURE MONITOR LAN CIRCUIT SHORT TO GROUND

Turn the ignition off.

Measure the resistance between ground and the (D508) COM - LIN Tire
Pressure Monitor LAN circuit.

Is the resistance below 5.0 ohms?

Yes

>> Repair the (D508) COM - LIN Tire Pressure Monitor LAN

circuit for a short to ground.

Perform SKREEM VERIFICATION TEST. (Refer to 8 -
ELECTRICAL/VEHICLE THEFT SECURITY - STANDARD
PROCEDURE)

No

>> Go to 6

22 - 30

TIRES/WHEELS - ELECTRICAL DIAGNOSIS

KJ

6.

(D508) COM - LIN TIRE PRESSURE MONITOR LAN CIRCUIT OPEN OR HIGH RESISTANCE

Use a jumper wire with one end connected to ground and the other to the (D508) COM - LIN Tire Pressure Monitor
LAN circuit in the Front Left Pressure Tire Transponder harness connector.

Using a 12-Volt test light connected to battery voltage, probe the (D508) COM - LIN Tire Pressure Monitor LAN
circuit in the SKREEM harness connector.

NOTE: The test light should be illuminated and bright. Compared the brightness to that of a direct connec-
tion to the battery.

Does the test light illuminate bright?

Yes

>> Go to 7

No

>> Repair the (D508) COM - LIN Tire Pressure Monitor LAN circuit for an open circuit or high resistance.

Perform SKREEM VERIFICATION TEST. (Refer to 8 - ELECTRICAL/VEHICLE THEFT SECURITY -
STANDARD PROCEDURE)

7.

TIRE PRESSURE TRIGGER MODULE

Turn the ignition off.

Replace the appropriate Tire Pressure Trigger Module in accordance with the Service Information.

With the scan tool, clear DTCs in the Wireless Control Module (SKREEM).

Test Drive the vehicle for a minimum of 10 minutes with vehicle speed greater than 15 m.p.h.

With the scan tool, select View DTCs in the Wireless Control Module (SKREEM).

Does the DTC reset or is the status Active for this DTC?

Yes

>> Go to 8

No

>> Test Complete.

Perform SKREEM VERIFICATION TEST. (Refer to 8 - ELECTRICAL/VEHICLE THEFT SECURITY -
STANDARD PROCEDURE)

8.

WIRELESS CONTROL MODULE (SKREEM)

View repair.

Repair

Replace the Wireless Control Module (SKREEM) in accordance with the Service Information.

Perform SKREEM VERIFICATION TEST. (Refer to 8 - ELECTRICAL/VEHICLE THEFT SECURITY -
STANDARD PROCEDURE)

9.

INTERMITTENT TIRE PRESSURE TRIGGER MODULE DTC

The conditions necessary to set this DTC are not present at this time.

Using the wiring schematic as a guide, inspect the wiring and connectors relative to this circuit.

Refer to any Technical Service Bulletins that may apply to this condition.

With the scan tool, clear DTCs in the Wireless Control Module (SKREEM).

Test Drive the vehicle for a minimum of 10 minutes with vehicle speed greater than 15 m.p.h.

With the scan tool, select View DTCs in the Wireless Control Module (SKREEM).

Does the DTC reset or is the status Active for this DTC?

Yes

>> Return to the first step of this test and perform the diagnostic procedure.

No

>> Test complete.

KJ

TIRES/WHEELS - ELECTRICAL DIAGNOSIS

22 - 31

C150A–LEFT FRONT TIRE PRESSURE TRIGGER MODULE VOLTAGE HIGH

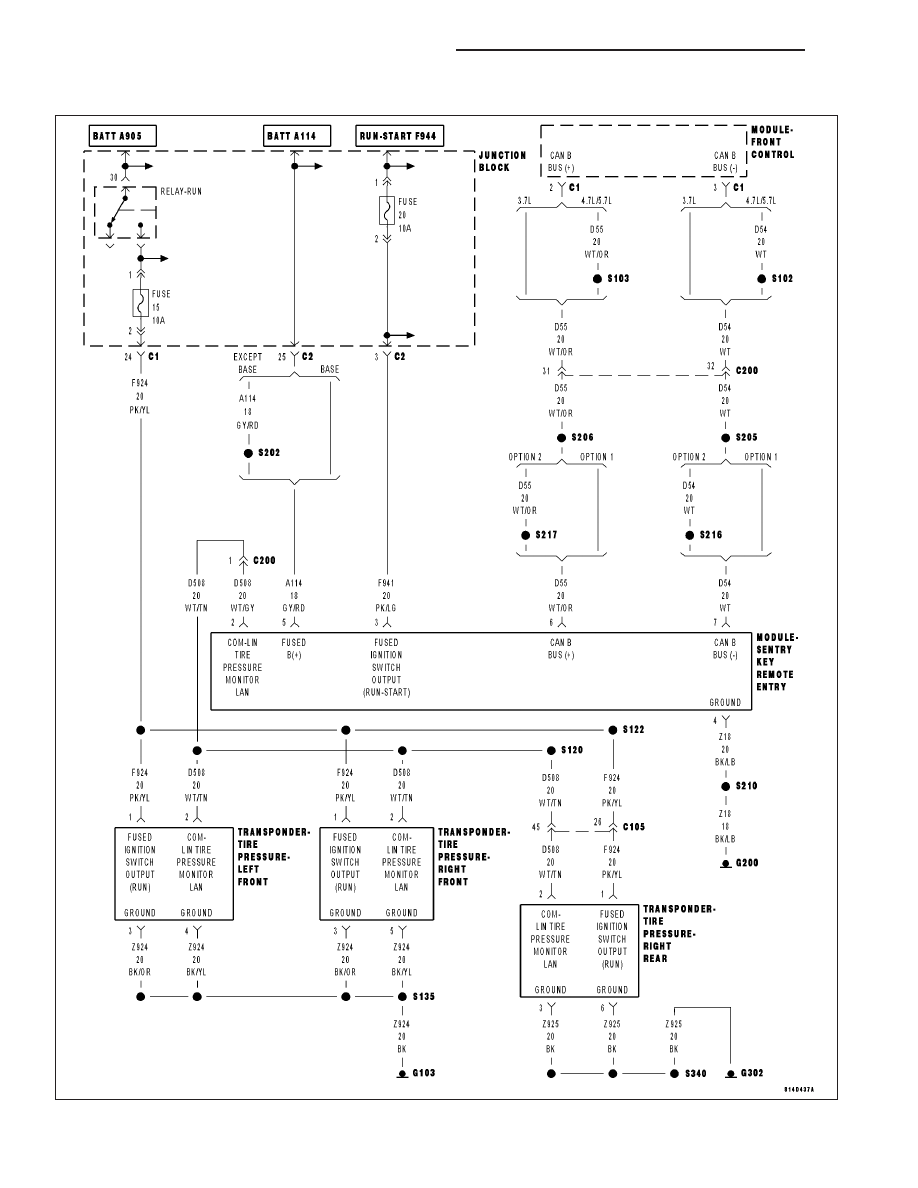

For a complete wiring diagram Refer to Section 8W

22 - 32

TIRES/WHEELS - ELECTRICAL DIAGNOSIS

KJ

Theory of Operation

The Tire Pressure Trigger Module is used to automatically learn the location of each wheel sensor on the vehicle.
The module is controlled and activated in sequence by the Wireless Control Module (SKREEM) over a LIN bus.
When activated, the module will generate a 125 KHz signal of sufficient field strength to trigger the tire pressure
sensor and force a RF transmission from the sensor.

•

When Monitored:
Continuously.

•

Set Condition:
The WCM receives a message from the Tire Pressure Trigger Module indicating that an over voltage condition
has been detected.

Possible Causes

INTERMITTENT TIRE PRESSURE TRIGGER MODULE PERFORMANCE DTC

(F924) FUSED IGNITION SWITCH OUTPUT (RUN) CIRCUIT OPEN OR HIGH RESISTANCE

(Z924) GROUND CIRCUIT(S) OPEN OR HIGH RESISTANCE

TIRE PRESSURE TRIGGER MODULE

WIRELESS CONTROL MODULE (SKREEM)

Diagnostic Test

1.

DTC STATUS IS ACTIVE

NOTE: If the incorrect Placard Values were programmed into the WCM/SKREEM, a DTC could be set. Before
continuing with any TPM diagnostic test, using the scan tool, check that the correct Placard Values have
been programmed in to the module.
Turn the ignition on.

NOTE: If a system or battery voltage high DTC is set in the Wireless Control Module (SKREEM) or in the
PCM, repair the voltage DTC before continuing with this test.
With the scan tool, select View DTCs in the Wireless Control Module (SKREEM).

Is the DTC status Active at this time?

Yes

>> Go to 2

No

>> Go to 6

2.

(F924) FUSED IGNITION SWITCH OUTPUT (RUN) CIRCUIT OPEN OR HIGH RESISTANCE

Turn the ignition on.

Using a 12–volt test light connect to ground, check the (F924) Fused
Ignition Switch Output (Run) circuit.

NOTE: The test light should be illuminated and bright. Compare
the brightness to that of a direct connection to the battery.

Is the test light illuminated and bright?

Yes

>> Go to 3

No

>> Repair the (F924) Fused Ignition Switch Output (Run) circuit

for an open circuit or high resistance.

KJ

TIRES/WHEELS - ELECTRICAL DIAGNOSIS

22 - 33
