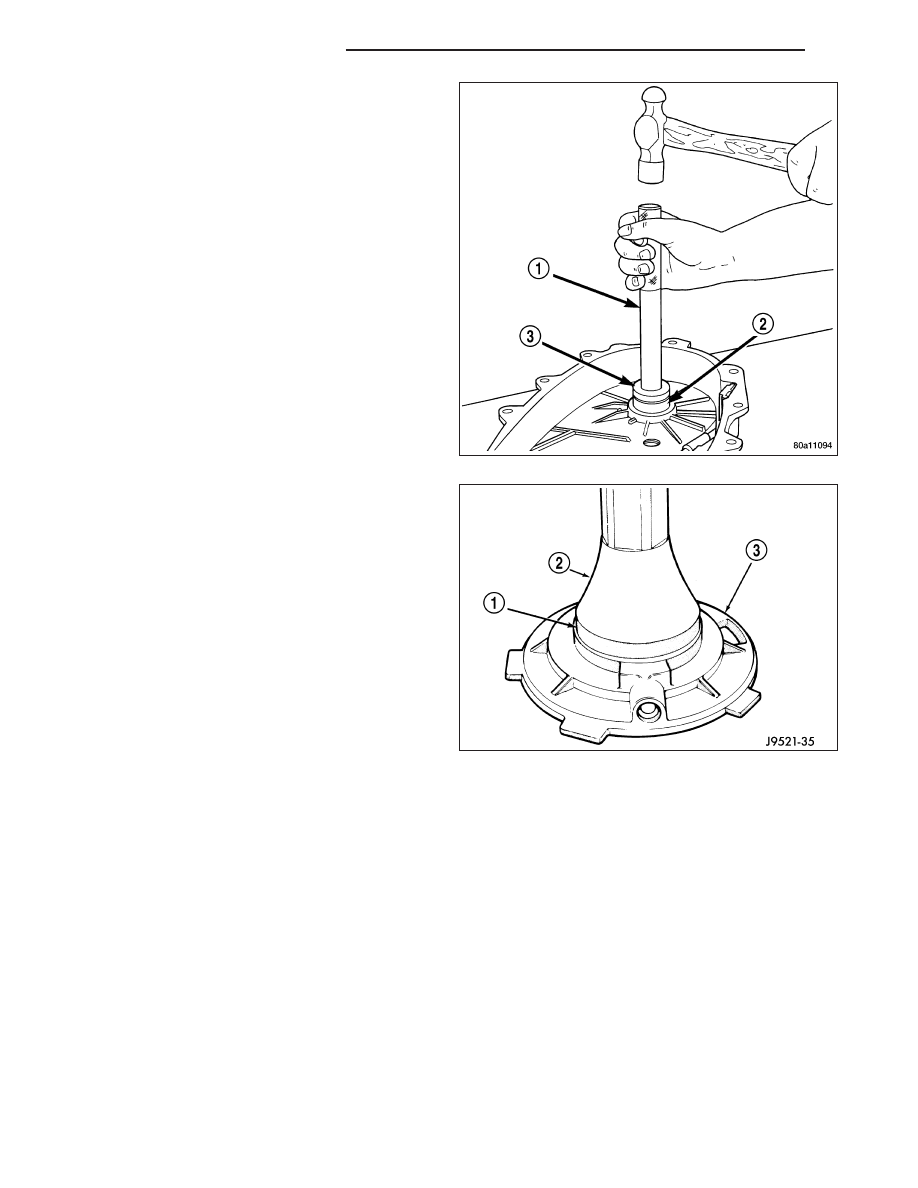

Install new bearing with Tool Handle C-4171 (1)

and Installer 5066 (3). Lubricate bearing after
installation.

14. Install new seal in oil pump feed housing (3) with

Special Tool 7888 (2).

21 - 928

TRANSFER CASE - NV242

KJ

15. Install new pickup tube O-ring (1) in oil pump.

DIFFERENTIAL

1. Lubricate differential components with automatic

transmission fluid.

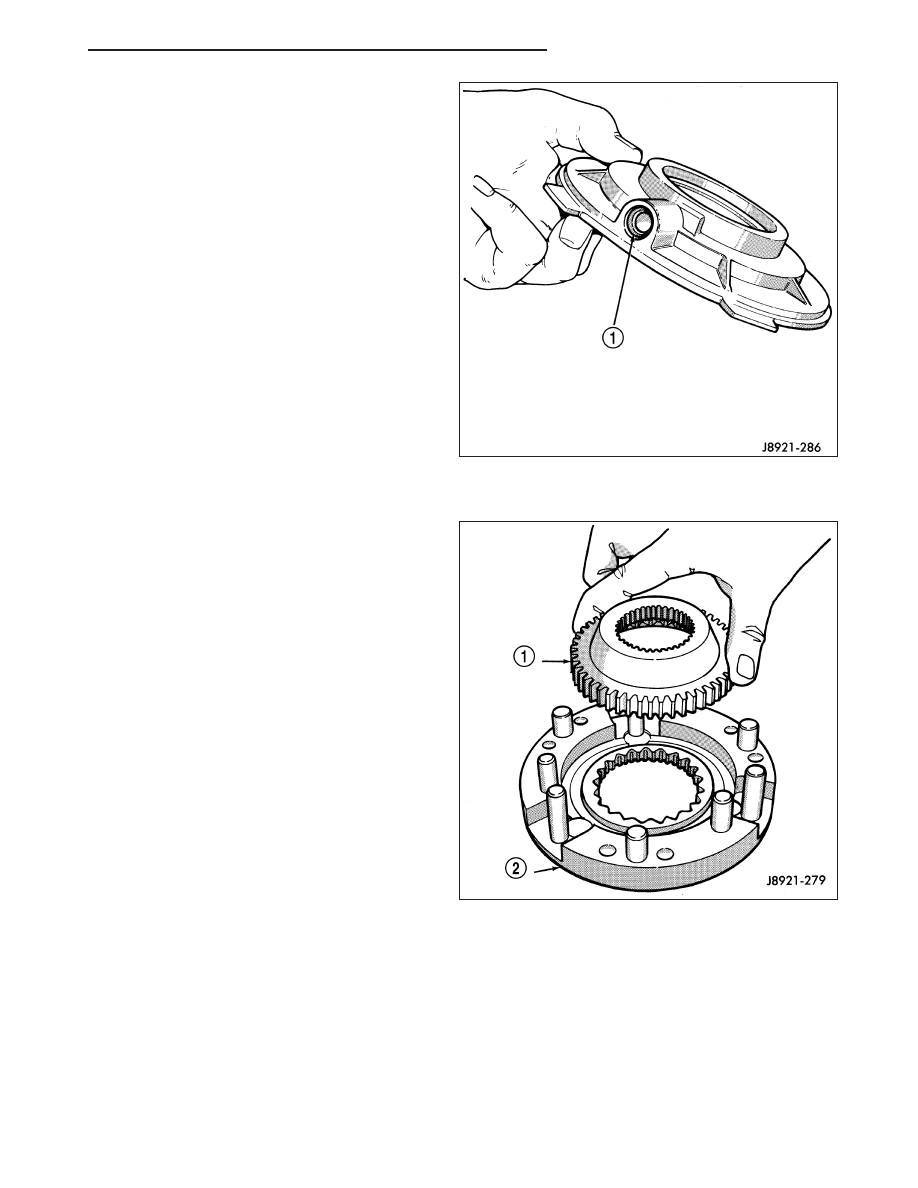

2. Install sprocket gear (1) in differential bottom case

(2).

KJ

TRANSFER CASE - NV242

21 - 929

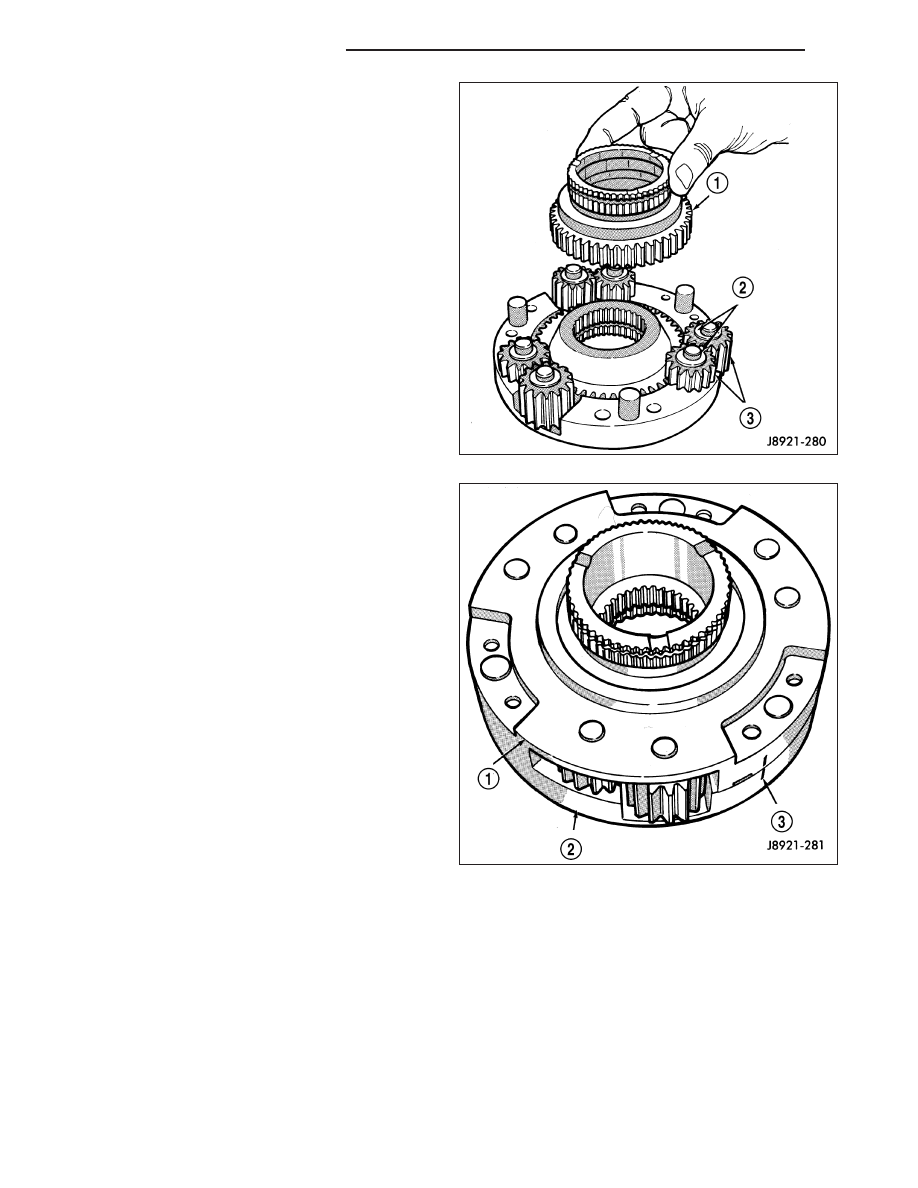

3. Install differential planet gears (3) and new thrust

washers (2). Be sure thrust washers are installed
at top and bottom of each planet gear.

4. Install differential mainshaft gear (1).

5. Align and position differential top case (1) on bot-

tom case (2). Align using scribe marks (3) made at
disassembly.

6. While holding differential case halves together,

invert the differential and start the differential case
bolts.

7. Tighten differential case bolts to specified torque.

21 - 930

TRANSFER CASE - NV242

KJ

INPUT GEAR/LOW RANGE ASSEMBLY

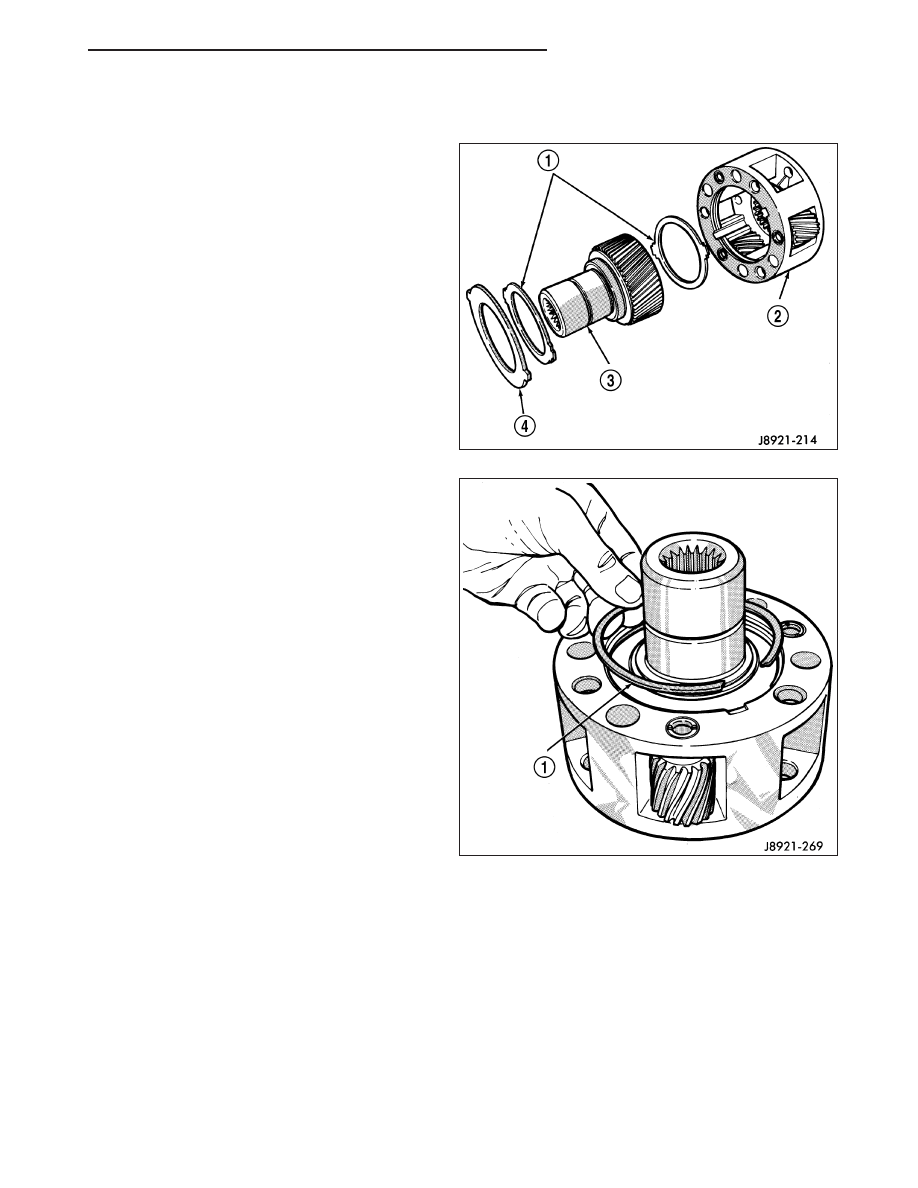

1. Assemble low range gear (2), input gear thrust

washers, input gear (3), and input gear retainer (4).

2. Install low range gear snap-ring (1).

KJ

TRANSFER CASE - NV242
