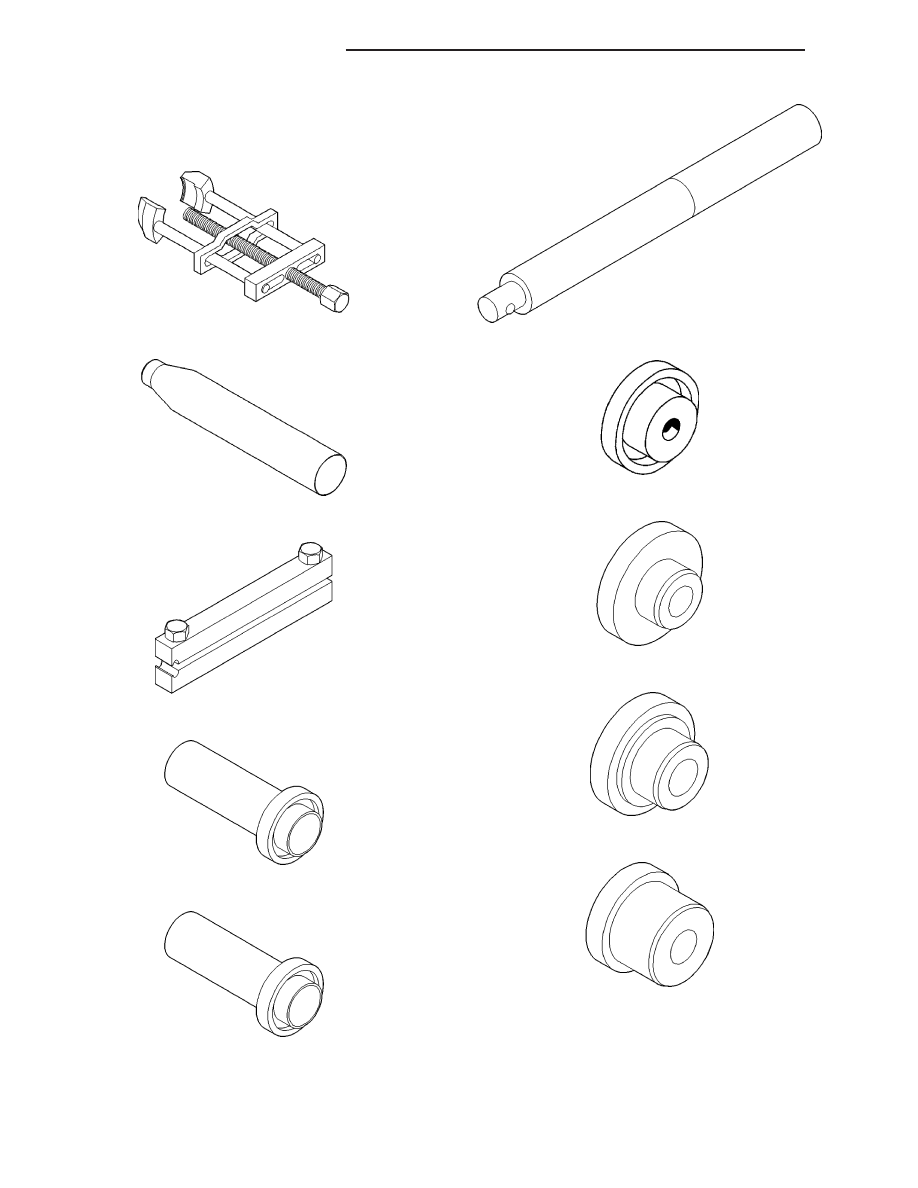

SPECIAL TOOLS

TRANSFER CASE - NV231

Puller, Slinger - MD-998056-A

Protector, Seal - 8824

Installer, Boot Clamp - C-4975-A

Installer, Seal - 8143-A

Installer, Seal - 8691

Handle, Universal - C-4171

Installer, Seal - C-4210

Installer, Bearing - 5052

Installer, Bearing - 5065

Installer, Bushing - 5066

21 - 852

TRANSFER CASE - NV231

KJ

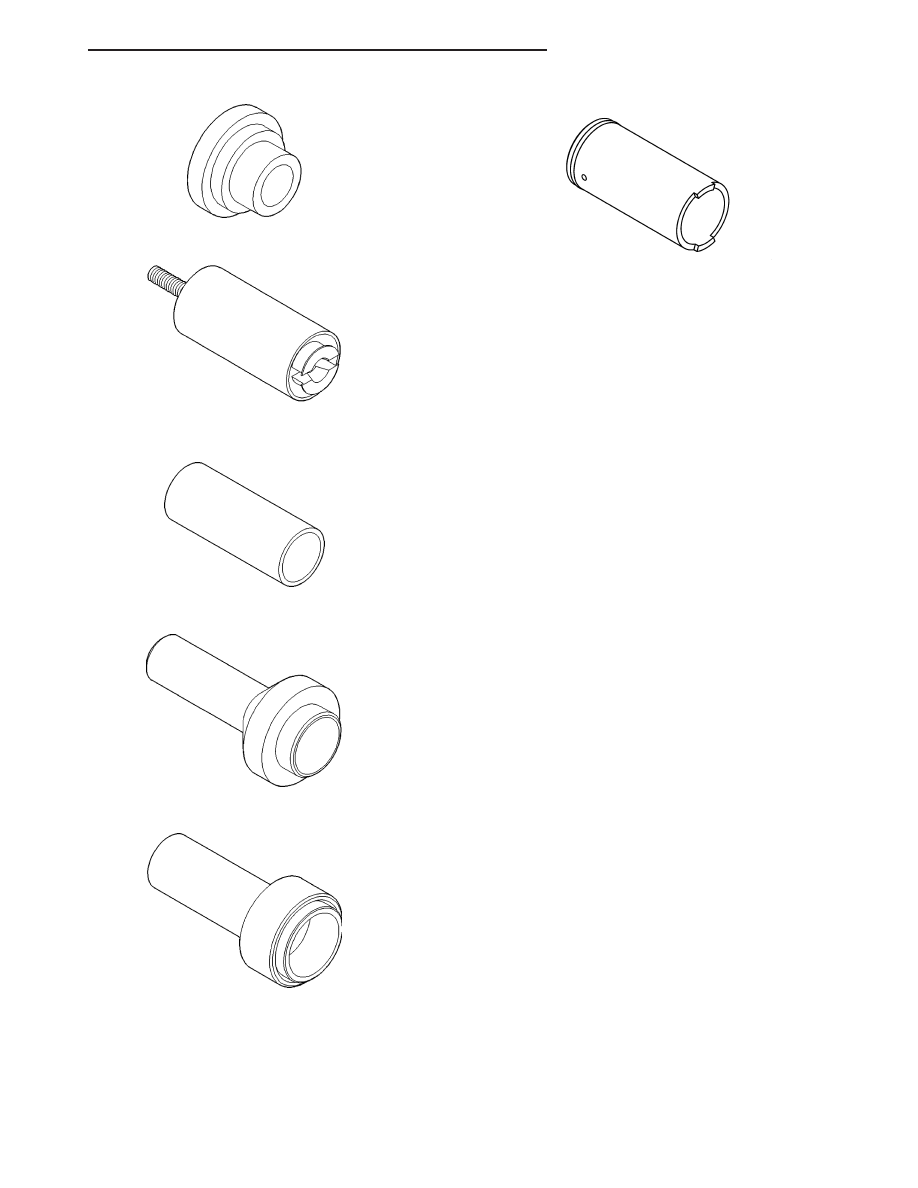

Installer, Bearing - 8128

Remover - L-4454

Cup - 8148

Installer, Seal - 7884

Installer, Pump Housing Seal - 7888

Installer, Output Shaft Slinger - 8408

KJ

TRANSFER CASE - NV231

21 - 853

FLUID

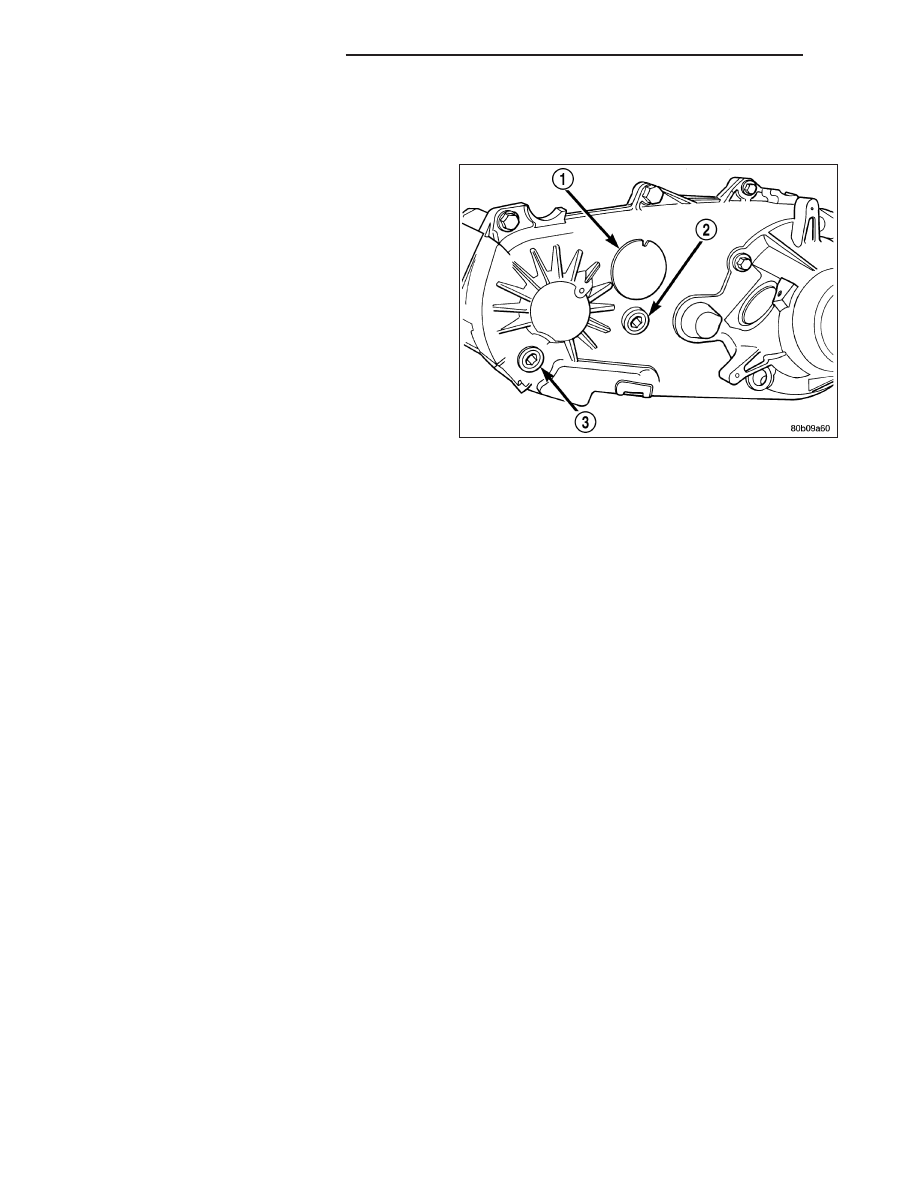

STANDARD PROCEDURE - FLUID DRAIN AND FILL

The fill (2) and drain (3) plugs are both in the rear
case. Correct fill level is to the bottom edge of the fill
plug hole. Be sure the vehicle is level to ensure an
accurate fluid level check.

21 - 854

TRANSFER CASE - NV231

KJ

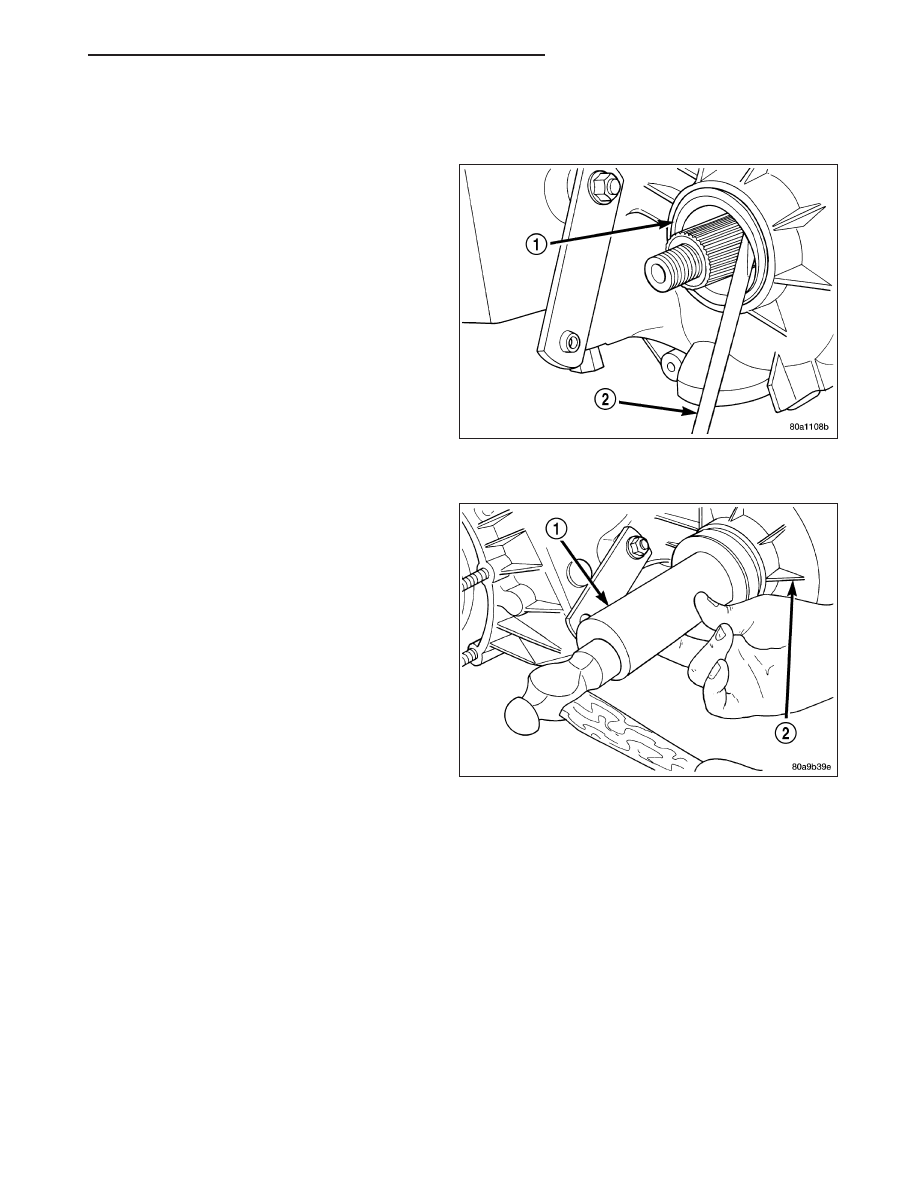

SEAL-FRONT OUTPUT SHAFT

REMOVAL

1. Raise vehicle.

2. Remove front propeller shaft. (Refer to 3 - DIFFER-

ENTIAL & DRIVELINE/PROPELLER SHAFT/PRO-
PELLER SHAFT - REMOVAL)

3. Remove front output shaft companion flange.

4. Remove seal (1) from front case with pry tool (2).

INSTALLATION

1. Install new front output seal in front case with Seal

Installer 8143-A (1) as follows:

a. Place new seal on tool. Garter spring on seal

goes toward interior of case.

b. Start seal in bore with light taps from hammer.

Once seal is started, continue tapping seal into
bore until installer tool seats against case.

2. Install the front output shaft companion flange.

3. Install the front propeller shaft. (Refer to 3 - DIF-

FERENTIAL & DRIVELINE/PROPELLER SHAFT/
PROPELLER SHAFT - INSTALLATION)

KJ

TRANSFER CASE - NV231

21 - 855
