19. Install the number 12 thrust bearing (3) over the

output shaft and against the rear planetary gear
set. The flat side of the bearing goes toward the
planetary gearset and the raised tabs on the inner
race should face the rear of the transmission.

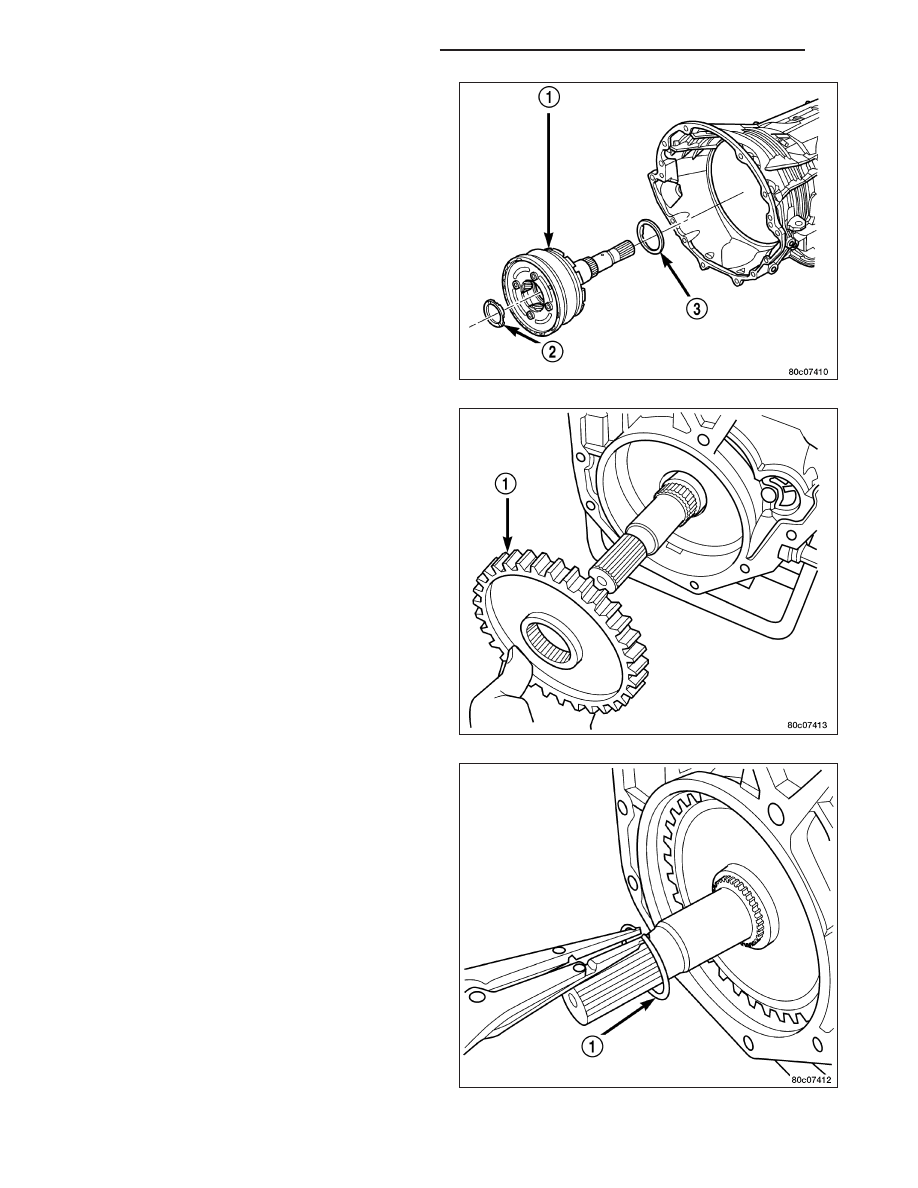

20. Install the reverse/input planetary assembly (1)

through the low/reverse clutch assembly.

21. Install the park sprag gear (1) onto the output

shaft.

22. Install the snap-ring (1) to hold the park sprag

onto the output shaft.

21 - 700

AUTOMATIC TRANSMISSION - 545RFE

KJ

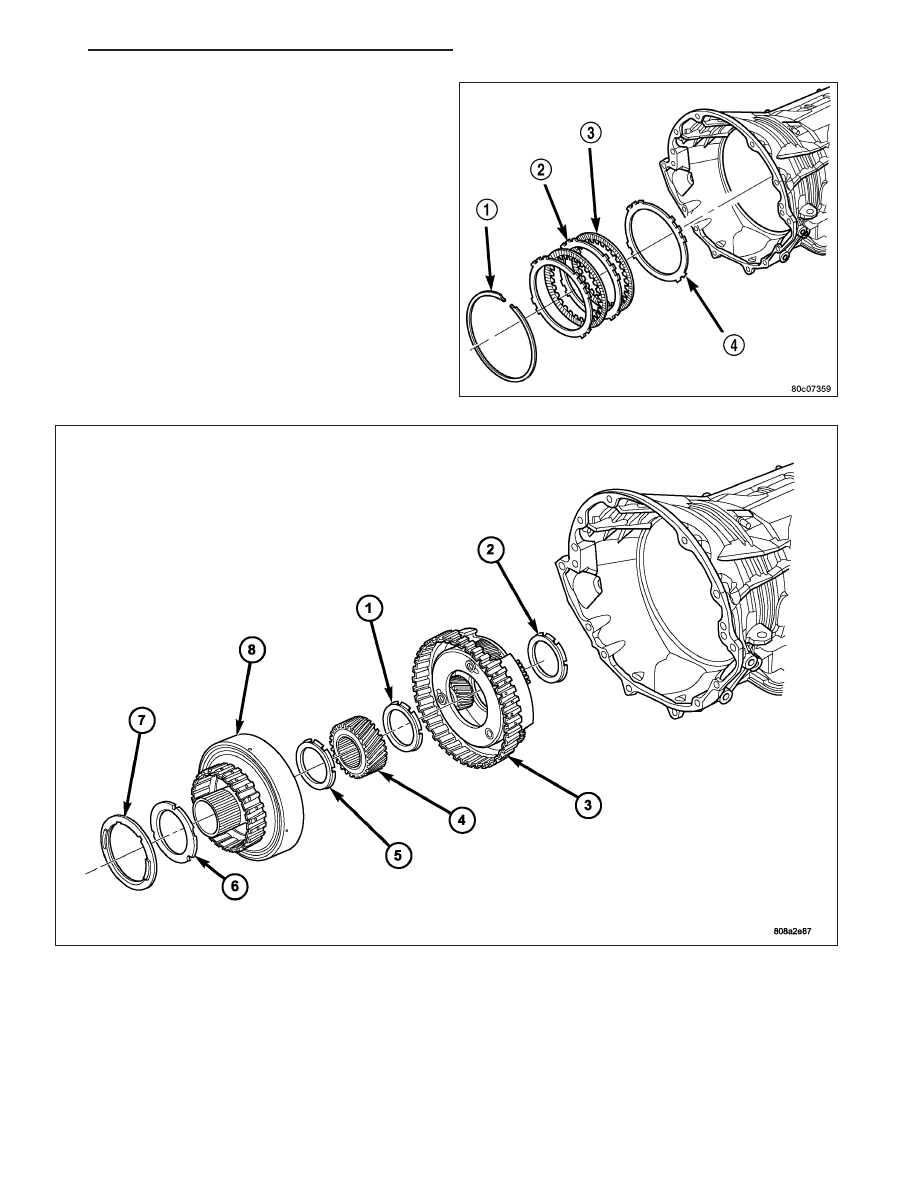

23. Install the 2C reaction plate (4) into the transmis-

sion case.

24. Install the 2C clutch pack (2, 3, 4) into the trans-

mission case.

25. Install the number 8 thrust bearing (1) inside the reaction carrier with the outer race against the reaction plan-

etary carrier (3).

26. Install the reaction planetary gear set and the number 9 thrust bearing (2), with the inner race against the reac-

tion planetary carrier (3), into the transmission case.

27. Install the flat 2C clutch snap-ring into the transmission case.

28. Install the reaction sun gear (4) into the reaction planetary gear set. Make sure the small shoulder is facing the

front of the transmission.

29. Install the number 7 thrust bearing (5) onto the reaction sun gear (4) with the inner race against the sun gear.

KJ

AUTOMATIC TRANSMISSION - 545RFE

21 - 701

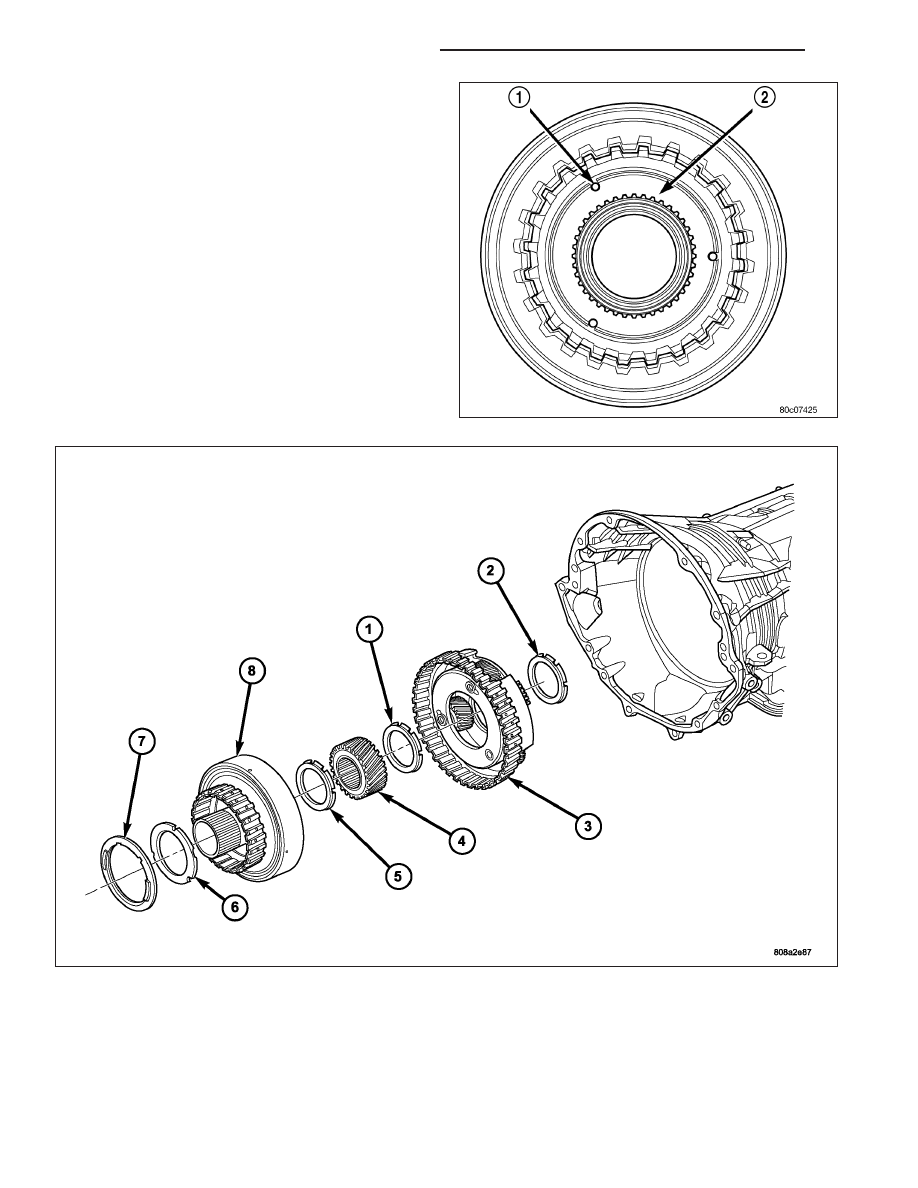

30. Install the output shaft selective thrust plate (2)

onto the reaction annulus with the oil grooves fac-
ing the annulus gear and the lugs (1) and notches
aligned as shown.

31. Install the number 6 thrust bearing (7) against the output shaft selective thrust plate (6) with the flat side against

the thrust plate and the raised tabs on the inner race facing the front of the transmission.

32. Install the reaction annulus (8) into the reaction planetary gear set.

21 - 702

AUTOMATIC TRANSMISSION - 545RFE

KJ

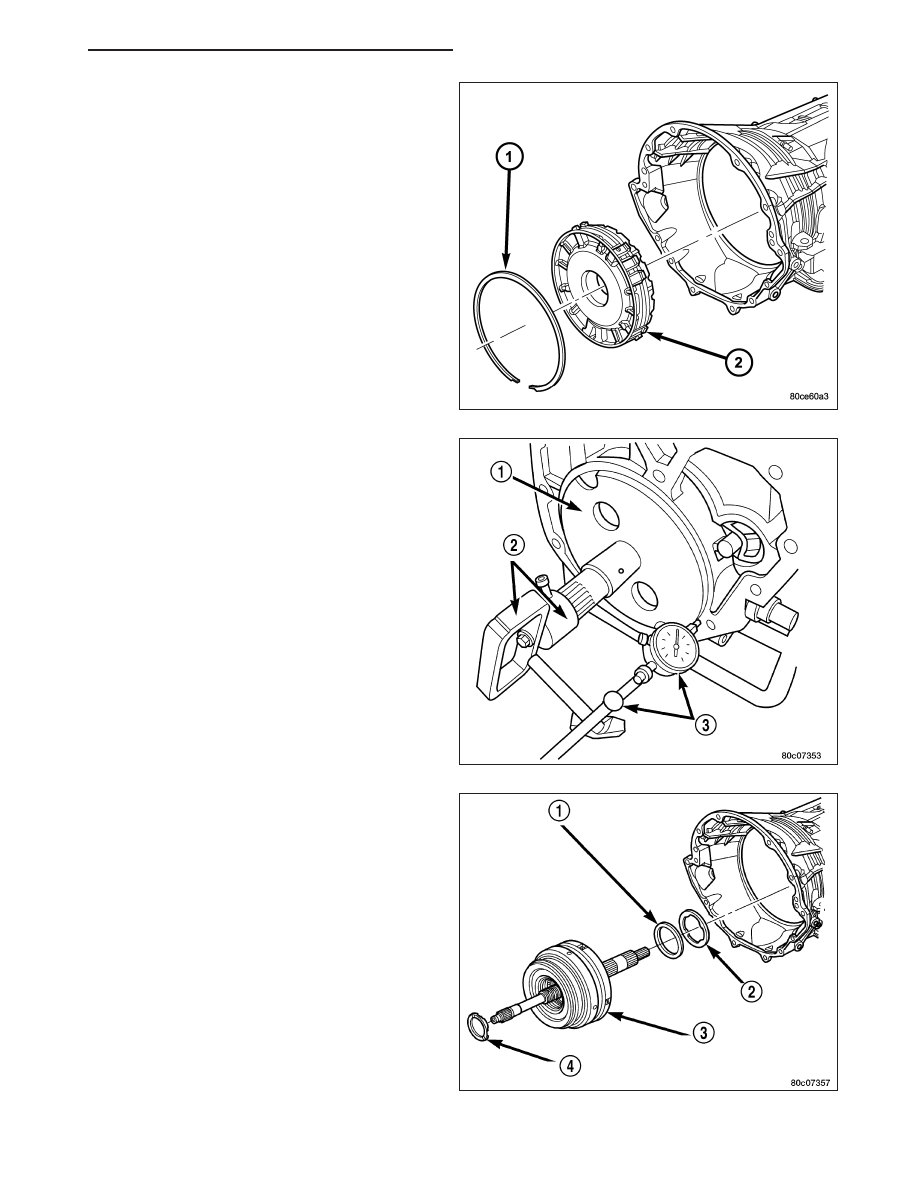

33. Install the 4C retainer/bulkhead (2) into the trans-

mission case. Make sure that the oil feed holes
are pointing toward the valve body area. Rotate
the reaction annulus during the installation of the
4C retainer/bulkhead to ease installation.

34. Install the 4C retainer/bulkhead tapered snap-ring

(1) into the transmission case with the taper
toward the front of the case. Make sure that the
open ends of the snap-ring are located in the
case opening toward the valve body area.

35. Air check the 2C and 4C clutch operation.

36. Using Alignment Plate 8261 (1), Adapter 8266-17

from End-Play Tool Set 8266 (2) and Dial Indica-
tor C-3339 (3), measure and record the output
shaft end-play. The correct output shaft end-play
is 0.22-0.55 mm (0.009-0.021 in.). Adjust as nec-
essary. Install the chosen output shaft selective
thrust plate and re-measure end-play to verify
selection.

37. Apply a bead of RTV silicone and install the

extension/adapter housing onto the transmission
case.

38. Install and torque the bolts to hold the extension/

adapter housing onto the transmission case. The
correct torque is 54 N·m (40 ft.lbs.).

39. Install the number 5 thrust bearing (1) and selec-

tive thrust plate (2) onto the 4C retainer/bulkhead.
Be sure that the outer race of the bearing is
against the thrust plate.

40. Install the input clutch assembly (3) into the trans-

mission case. Make sure that the input clutch
assembly is fully installed by performing a visual
inspection through the input speed sensor hole. If
the tone wheel teeth on the input clutch assembly
are centered in the hole, the assembly is fully
installed.

41. Install the number 1 thrust bearing (4) with the

outer race up in the pocket of the input clutch
assembly.

KJ

AUTOMATIC TRANSMISSION - 545RFE

21 - 703
