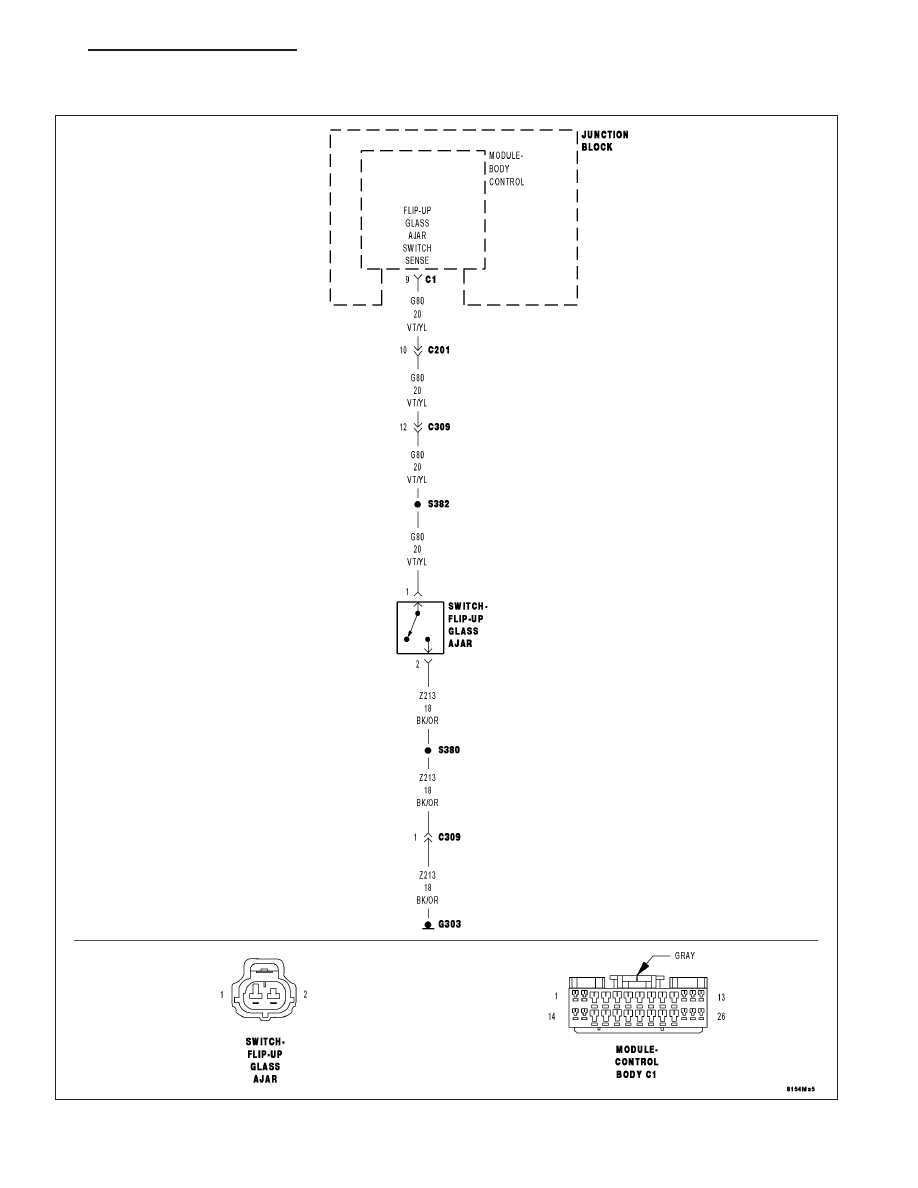

*FLIP-UP GLASS AJAR CIRCUIT OPEN

For a complete wiring diagram Refer to Section 8W.

8L - 126

LAMPS/LIGHTING - INTERIOR - ELECTRICAL DIAGNOSTICS

KJ

Theory of Operation

The scan tool will display the door state NOT the switch state. It will display as True/False. True states that the door
is ajar (open). False states that the door is NOT ajar (closed).

Possible Causes

FLIP-UP GLASS AJAR SWITCH GROUND CIRCUIT OPEN

(G80) FLIP-UP GLASS AJAR SWITCH SENSE CIRCUIT OPEN

FLIP-UP GLASS AJAR SWITCH

BODY CONTROL MODULE

Diagnostic Test

1.

FLIP-UP GLASS AJAR FUNCTIONAL TEST

Open the Flip-up Glass.

With the scan tool in Data Display, read the FLIP-UP AJAR SW state.

Does the scan tool display TRUE?

Yes

>> The condition that caused this symptom is currently not present. Inspect the related wiring harness for

a possible intermittent condition. Look for any chafed, pierced, pinched or partially broken wires.

No

>> Go To 2

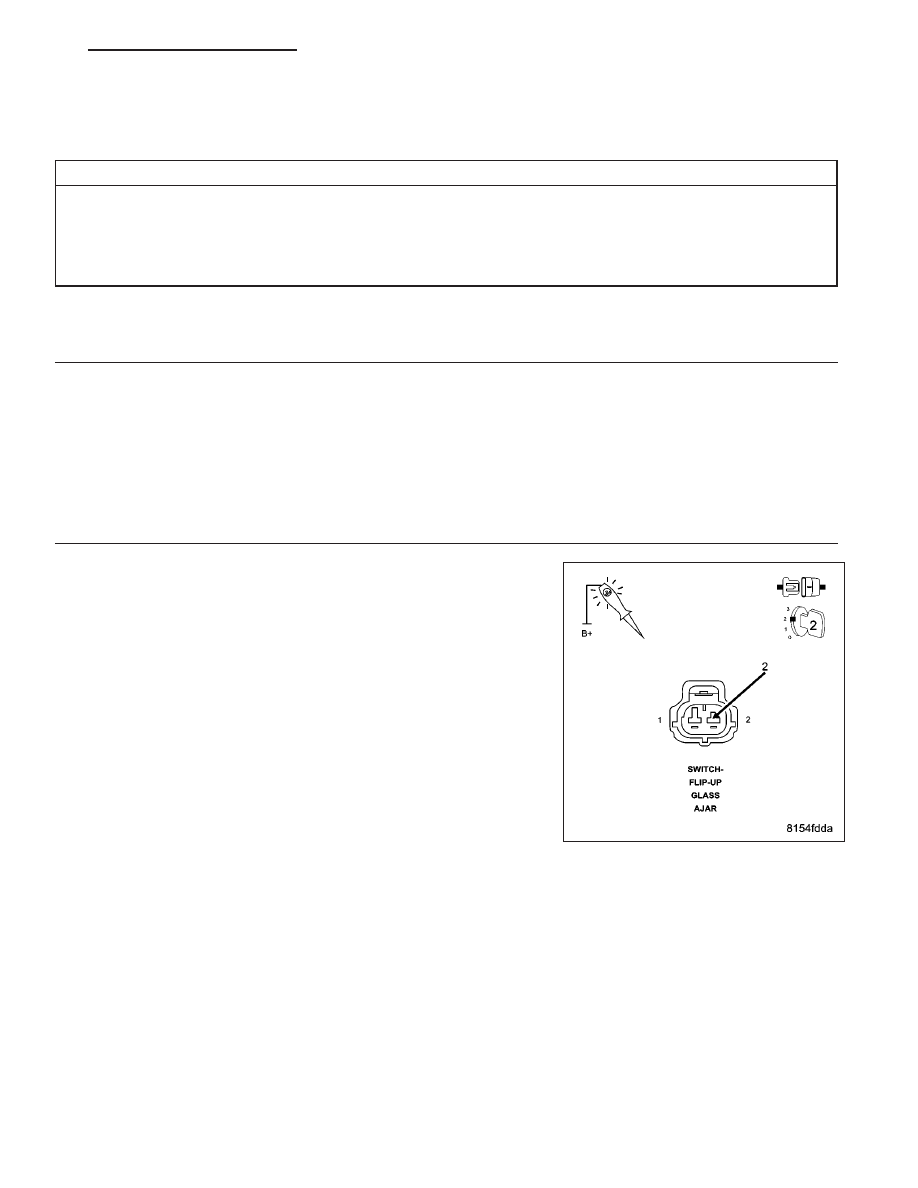

2.

OPEN FLIP-UP GLASS AJAR SWITCH GROUND CIRCUIT

Disconnect the Tailgate Flip-up Glass Ajar switch connector.

Using a 12-volt Test Light connected to 12-volts, test the Ground circuit.

Does the test light illuminate brightly?

Yes

>> Go To 3

No

>> Repair the Ground circuit for an open.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

KJ

LAMPS/LIGHTING - INTERIOR - ELECTRICAL DIAGNOSTICS

8L - 127

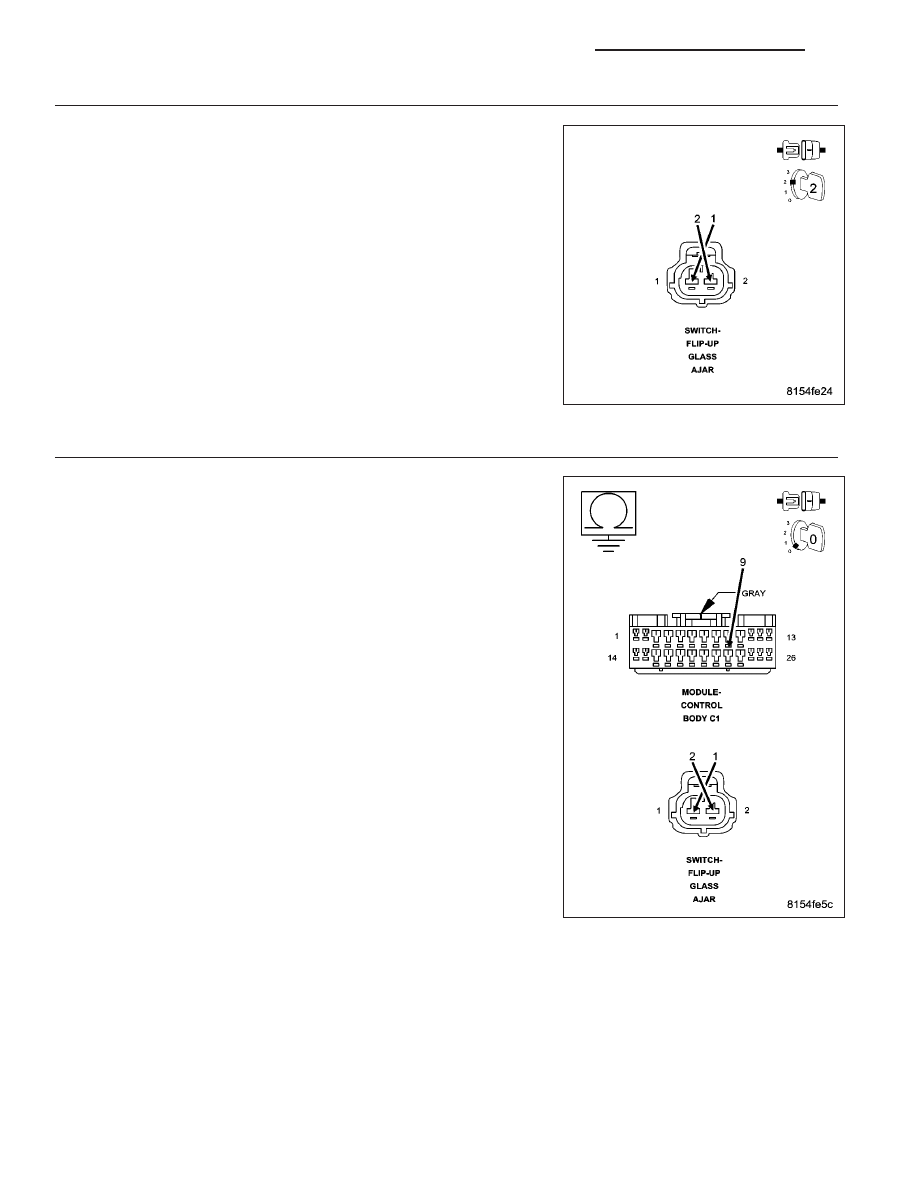

3.

CHECK FOR OPEN FLIP-UP GLASS AJAR SWITCH

With the scan tool in Data Display, read the FLIP-UP AJAR SW state.

Connect a jumper wire between Sense circuit and the Ground circuit in
the Tailgate Flip-Up Glass Ajar Switch connector.

Does the scan tool display FLIP-UP AJAR SW: TRUE?

Yes

>> Replace the Flip-up Glass Ajar Switch.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

No

>> Go To 4

4.

CHECK FOR OPEN (G80) FLIP-UP GLASS AJAR SWITCH SENSE CIRCUIT

Turn the ignition off.

Leave the jumper wire from the previous step connected.

Disconnect the Body Control Module C1 harness connector.

Measure the resistance between ground and the (G80) Flip-Up Glass
Ajar Switch Sense circuit.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Body Control Module.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

No

>> Repair the (G80) Flip-up Glass Ajar Switch Sense circuit for

an open.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

8L - 128

LAMPS/LIGHTING - INTERIOR - ELECTRICAL DIAGNOSTICS

KJ

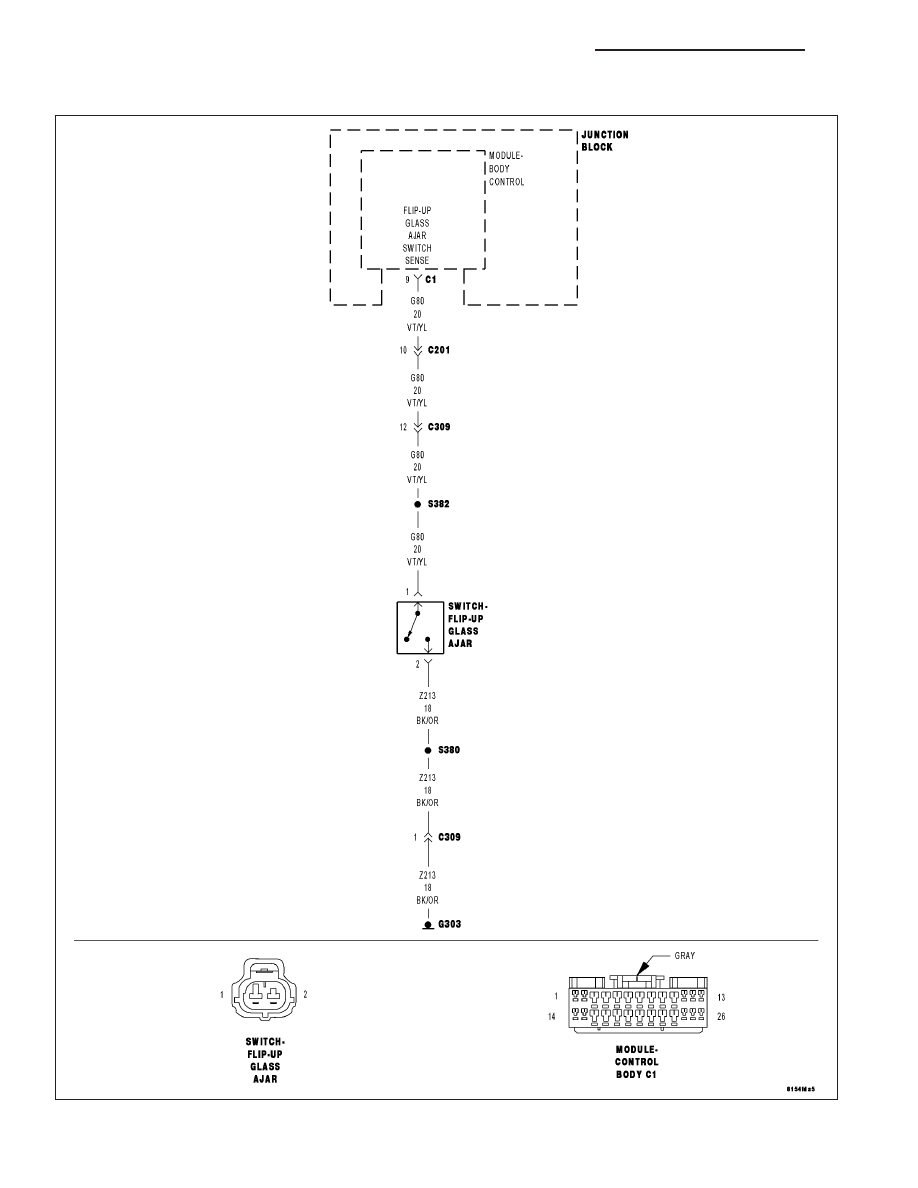

*FLIP-UP GLASS AJAR CIRCUIT SHORT TO GROUND

For a complete wiring diagram Refer to Section 8W.

KJ

LAMPS/LIGHTING - INTERIOR - ELECTRICAL DIAGNOSTICS

8L - 129
