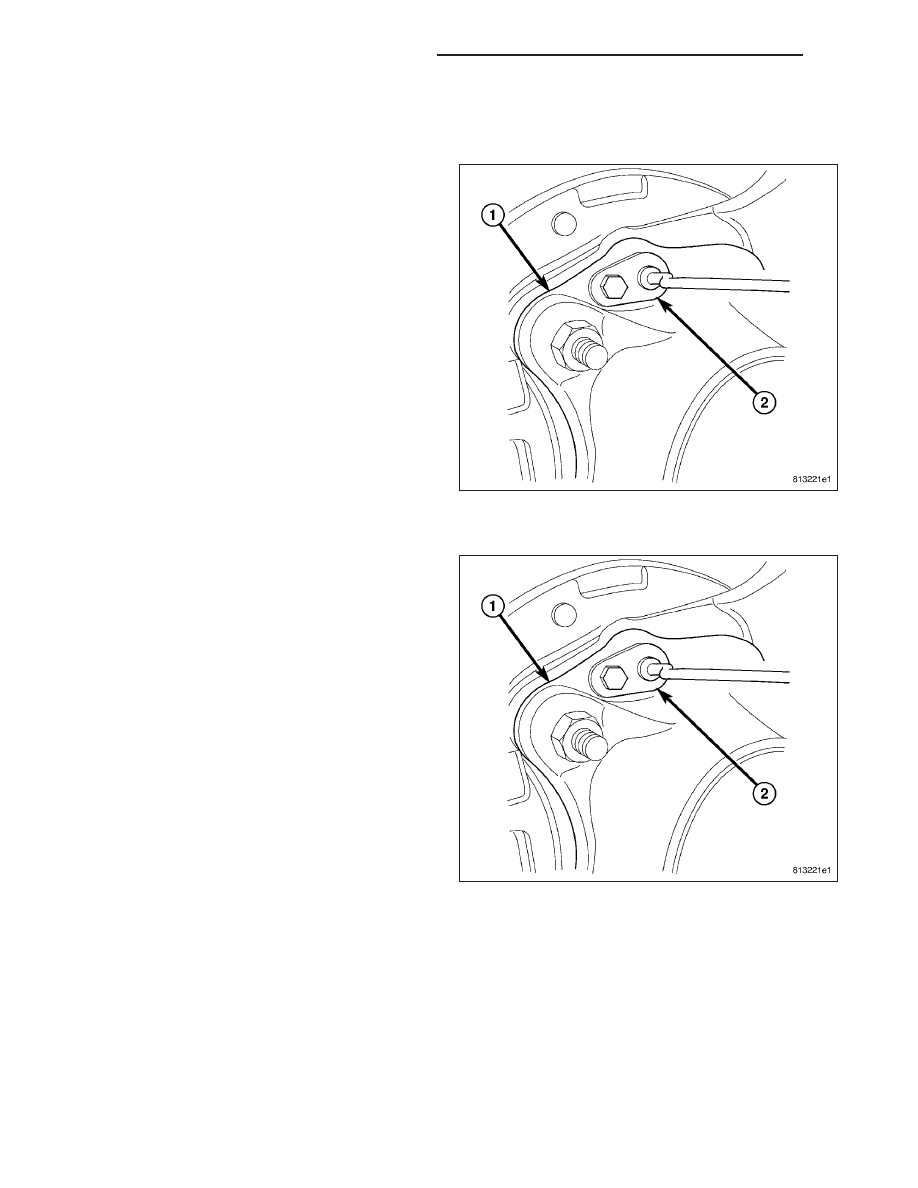

SENSOR- WHEEL SPEED-REAR

REMOVAL

1. Raise and support the vehicle.

2. Remove the wheel speed sensor mounting bolt (2)

from the rear support plate (1).

3. Remove the wheel speed sensor from the support

plate (1).

4. Disconnect the wheel speed sensor electrical

connector.

INSTALLATION

1. Insert the wheel speed sensor (2) through the sup-

port plate (1).

2. Tighten the wheel speed sensor bolt (2) to 12-14

N·m (106-124 in. lbs.).

3. Secure the wheel speed sensor wire to the routing

clips. Verify that the sensor wire is secure and
clear of the rotating components.

4. Reconnect the wheel speed sensor electrical con-

nector.

5. Lower the vehicle.

5 - 252

BRAKES - ABS SERVICE INFORMATION

KJ

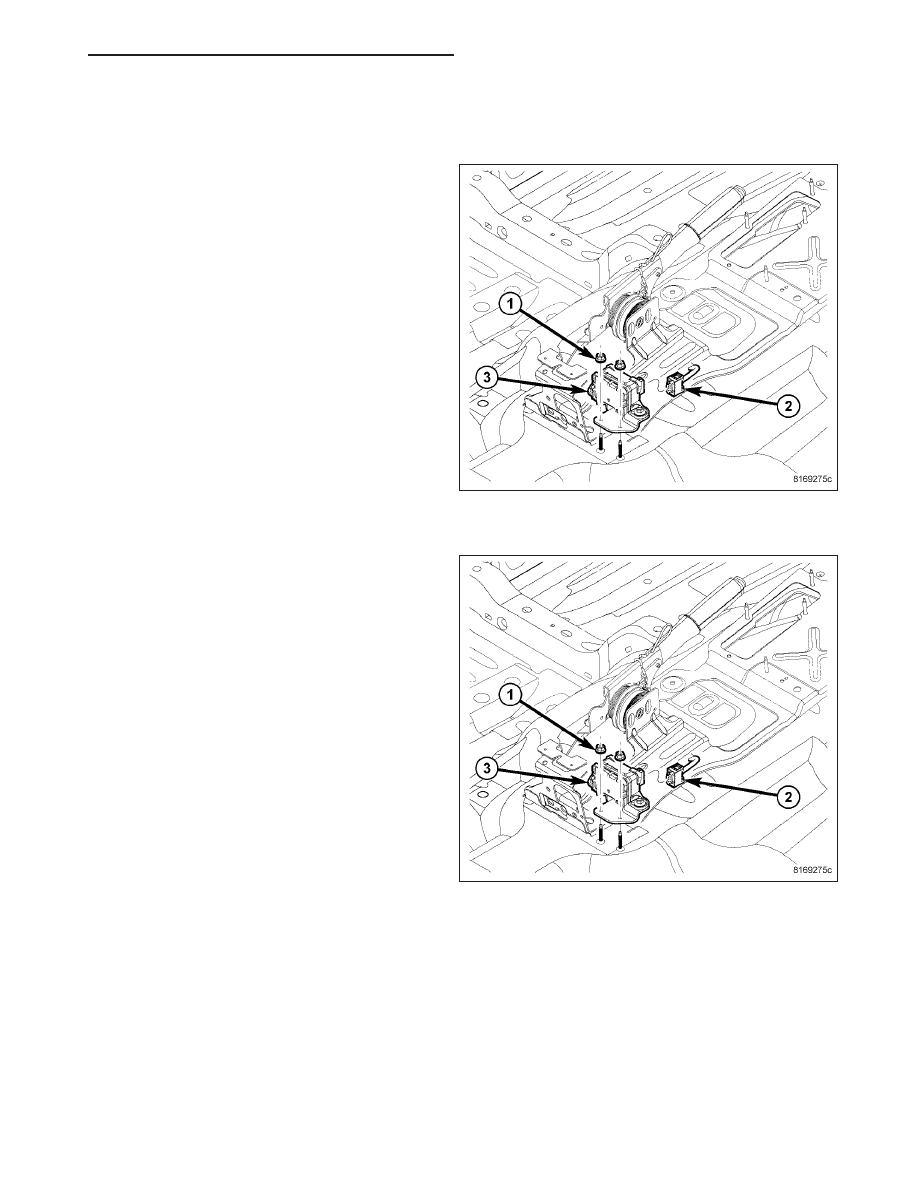

SENSOR-DYNAMICS

DESCRIPTION

The Yaw Rate and Lateral Acceleration Sensors are
housed into one unit known as the Dynamics Sensor
(3). The sensor is used to measure side-to-side (Lat-
eral) motion and vehicle rotational sensing (how fast
the vehicle is turning - Yaw).

Yaw and Lateral Acceleration Sensors cannot be ser-
viced separately. The entire Dynamics Sensor (3)
must be replaced when necessary.

REMOVAL

1. Remove the center console (Refer to 23 - BODY/

INTERIOR/FLOOR CONSOLE - REMOVAL).

2. Disconnect

electrical

connector

(2)

from

the

dynamics sensor (3).

3. Remove the two nuts (1) securing the sensor to the

floor.

4. Remove the sensor (3).

KJ

BRAKES - ABS SERVICE INFORMATION

5 - 253

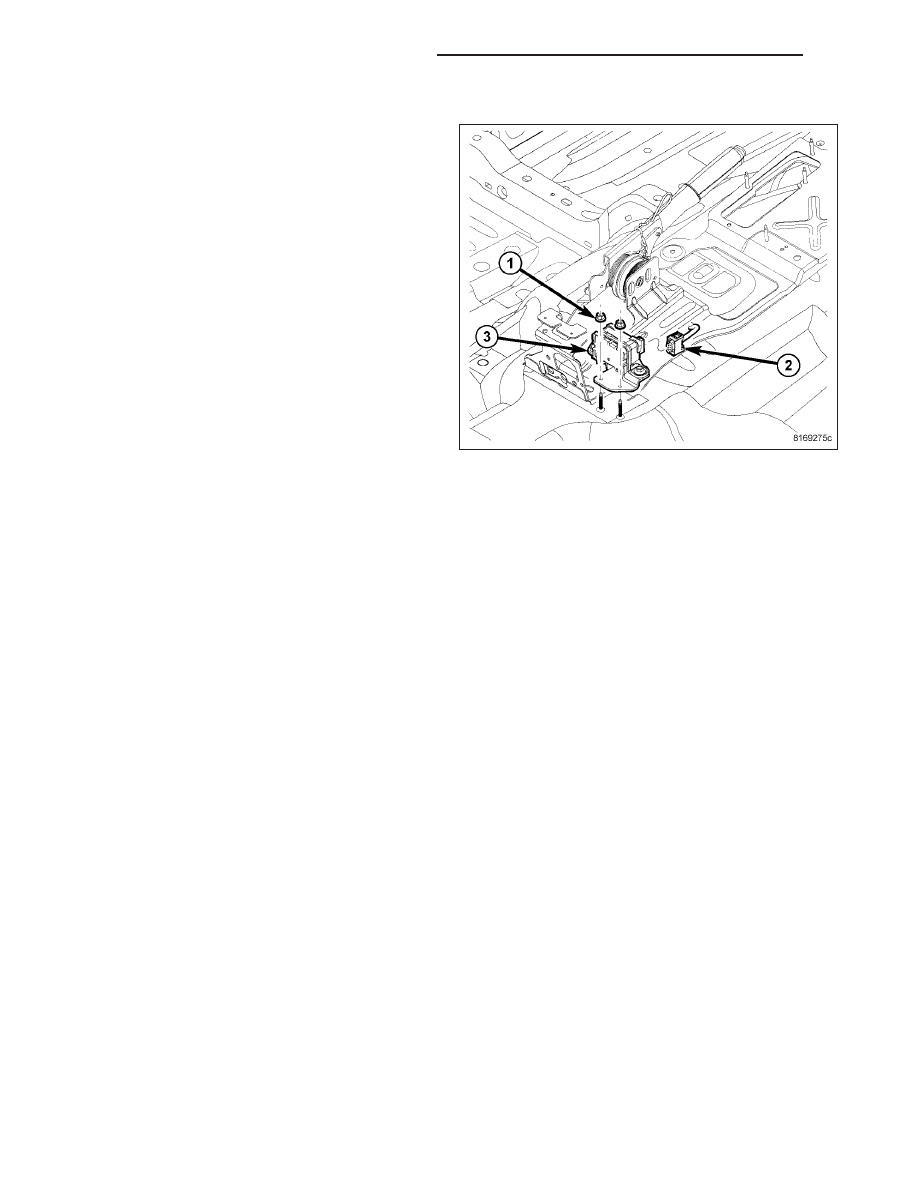

INSTALLATION

1. Install the dynamics sensor (3) to the vehicle.

2. Install the electrical connector (2) making sure that

the connector is fully seated into the sensor (3)

3. Install the two retaining nuts (1) and tighten to 9

N·m (80 in. lbs.).

4. Install the floor console.

5 - 254

BRAKES - ABS SERVICE INFORMATION

KJ

SENSOR-STEERING ANGLE

DESCRIPTION

NOTE: Steering angle sensor is part of the airbag clockspring and is not serviced separately from the clock-
spring.

Under transient cornering conditions the lateral acceleration sensor does not measure the true sway force on the
car. In order to compensate for this the system uses the driver’s steering command (Steering angle sensor) and
vehicle speed to estimate the true sway force. This signal is matched with the lateral acceleration sensor signal to
ensure a significantly-reduced transient sway of the vehicle body.

REMOVAL

NOTE: Steering angle sensor is part of the airbag clockspring and is not serviced separately from the clock-
spring.

1. For removal of the steering angle sensor (Refer to 8 - ELECTRICAL/RESTRAINTS/CLOCKSPRING -

REMOVAL).

INSTALLATION

NOTE: Steering angle sensor is part of the airbag clockspring and is not serviced separately from the clock-
spring.

1. For installation of the steering angle sensor (Refer to 8 - ELECTRICAL/RESTRAINTS/CLOCKSPRING - INSTAL-

LATION).
