DESCRIPTION

N·m

Ft. Lbs.

In. Lbs.

Idler Gear Shaft Bolt

20

15

-

Countershaft Bolt

100

74

-

GEAR SPECIFICATIONS

GEAR

RATIO

FIRST

4.46

SECOND

2.61

THIRD

1.72

FOURTH

1.25

FIFTH

1.00

SIXTH

0.84

REVERSE

4.06

21 - 52

MANUAL TRANSMISSION - NSG370

KJ

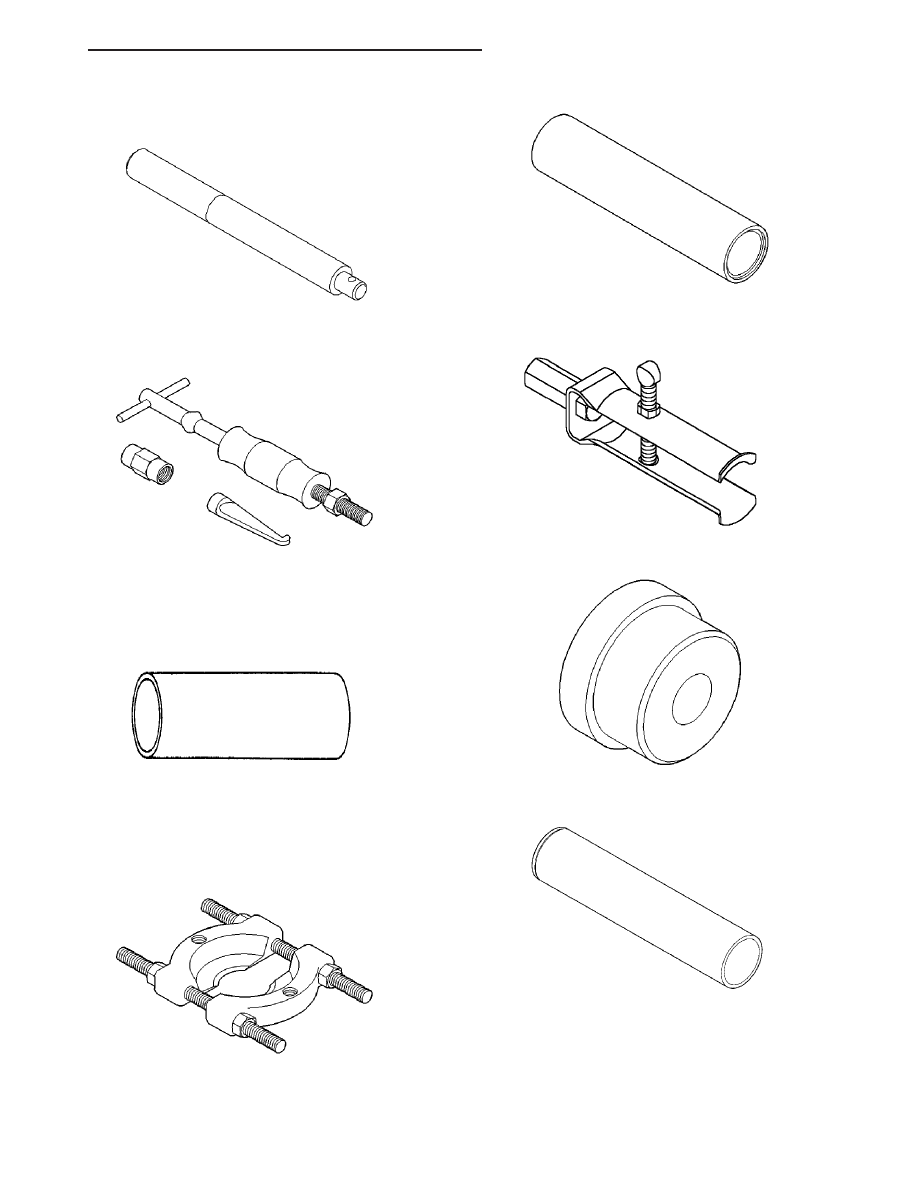

SPECIAL TOOLS

HANDLE C-4171

SLIDE HAMMER C-637

INSTALLER W-262

SPLITTER 1130

INSTALLER 6448A

REMOVER 7794-A

INSTALLER 7828-A

INSTALLER 8228

KJ

MANUAL TRANSMISSION - NSG370

21 - 53

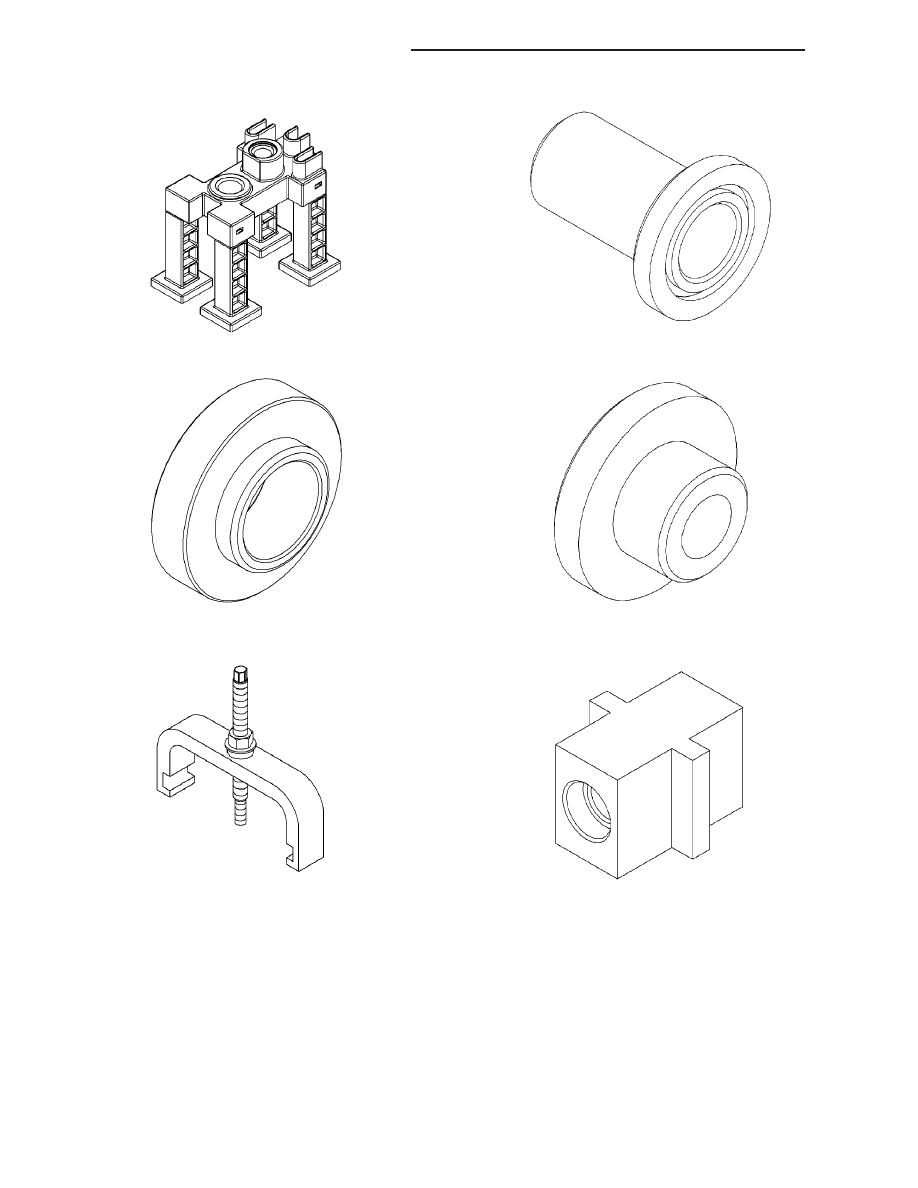

FIXTURE 9633

INSTALLER 9635

REMOVER/INSTALLER 9636

INSTALLER 9638

INSTALLER 9643

FIXTURE 9648

21 - 54

MANUAL TRANSMISSION - NSG370

KJ

AUTOMATIC TRANSMISSION 42RLE - ELECTRICAL

DIAGNOSTICS

TABLE OF CONTENTS

page

page

AUTOMATIC TRANSMISSION 42RLE -

ELECTRICAL DIAGNOSTICS
DIAGNOSIS AND TESTING

P0122-TPS/APP CIRCUIT LOW . . . . . . . . . . . . . . 57
P0123-TPS/APP CIRCUIT HIGH . . . . . . . . . . . . . . 59
P0124-TPS/APP INTERMITTENT . . . . . . . . . . . . . 61
P0218-HIGH TEMPERATURE OPERATION

ACTIVATED

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

P0562-BATTERY VOLTAGE LOW . . . . . . . . . . . . . 65
P0602-CONTROL MODULE PROGRAMMING

ERROR/NOT PROGRAMMED. . . . . . . . . . . . . . . . 70

P0604-INTERNAL CONTROL MODULE RAM . . 71
P0605-INTERNAL CONTROL MODULE ROM . . 72
P0613-INTERNAL TRANSMISSION

PROCESSOR

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73

P0706-TRANSMISSION RANGE SENSOR

RATIONALITY

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74

P0711-TRANSMISSION TEMPERATURE

SENSOR PERFORMANCE.. . . . . . . . . . . . . . . . . . 78

P0712-TRANSMISSION TEMPERATURE

SENSOR LOW.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81

P0713-TRANSMISSION TEMPERATURE

SENSOR HIGH. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84

P0714-TRANSMISSION TEMPERATURE

SENSOR INTERMITTENT

. . . . . . . . . . . . . . . . . . . . 88

P0715-INPUT SPEED SENSOR 1 CIRCUIT . . . . 91
P0720-OUTPUT SPEED SENSOR CIRCUIT . . . 96
P0725-ENGINE SPEED SENSOR CIRCUIT . . . 102
P0731-GEAR RATIO ERROR IN 1ST . . . . . . . . . 104
P0732-GEAR RATIO ERROR IN 2ND . . . . . . . . 106
P0733-GEAR RATIO ERROR IN 3RD . . . . . . . . 108
P0734-GEAR RATIO ERROR IN 4TH . . . . . . . . . 110
P0736-GEAR RATIO ERROR IN REVERSE . . . 112
P0740-TCC OUT OF RANGE . . . . . . . . . . . . . . . . 114
P0750-LR SOLENOID CIRCUIT . . . . . . . . . . . . . . 116
P0755-2/4 SOLENOID CIRCUIT . . . . . . . . . . . . . 120
P0760-OD SOLENOID CIRCUIT . . . . . . . . . . . . . 125
P0765-UD SOLENOID CIRCUIT . . . . . . . . . . . . . 129
P0841-LR PRESSURE SWITCH

RATIONALITY. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 134

P0845-2/4 HYDRAULIC PRESSURE TEST . . . 139
P0846-2/4 PRESSURE SWITCH

RATIONALITY. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 144

P0868-LINE PRESSURE LOW . . . . . . . . . . . . . . 149
P0869-LINE PRESSURE HIGH . . . . . . . . . . . . . . 155
P0870-OD HYDRAULIC PRESSURE TEST . . . 161
P0871-OD PRESSURE SWITCH

RATIONALITY. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 166

P0882-TCM POWER INPUT LOW . . . . . . . . . . . 171
P0883-TCM POWER INPUT HIGH . . . . . . . . . . . 177
P0884-POWER UP AT SPEED . . . . . . . . . . . . . . 181
P0888-TRANSMISSION RELAY ALWAYS OFF . 182
P0890-SWITCHED BATTERY . . . . . . . . . . . . . . . 189
P0891-TRANSMISSION RELAY ALWAYS ON . 193
P0897-TRANSMISSION FLUID

DETERIORATED.. . . . . . . . . . . . . . . . . . . . . . . . . . 197

P0932-LINE PRESSURE SENSOR CIRCUIT . . 198
P0934-LINE PRESSURE SENSOR CIRCUIT

LOW.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 201

P0935-LINE PRESSURE SENSOR CIRCUIT

HIGH. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 206

P0944-LOSS OF HYDRAULIC PUMP PRIME . . 211
P0992-2/4/OD HYDRAULIC PRESSURE

TEST. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 213

P1684-BATTERY WAS DISCONNECTED . . . . . 214
P1713-RESTRICTED MANUAL VALVE IN T2

RANGE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 217

P1745-TRANSMISSION LINE PRESSURE

TOO HIGH FOR TOO LONG. . . . . . . . . . . . . . . . 218

P1775-SOLENOID SWITCH VALVE

LATCHED IN TCC POSITION

. . . . . . . . . . . . . . . . 219

P1776-SOLENOID SWITCH VALVE

LATCHED IN LR POSITION. . . . . . . . . . . . . . . . . 224

P1790-FAULT IMMEDIATELY AFTER SHIFT . . 229
P1794-SPEED SENSOR GROUND ERROR . . 230
P1797-MANUAL SHIFT OVERHEAT . . . . . . . . . . 233
U0100 LOST COMMUNICATION WITH

ECM/PCM. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 233

U0002–CAN C BUS OFF PERFORMANCE . . . 234
U0121 LOST COMMUNICATION WITH ABS . . 234

STANDARD PROCEDURE

PRE-DIAGNOSTIC TROUBLESHOOTING

PROCEDURE - 42RLE

. . . . . . . . . . . . . . . . . . . . . . 235

42RLE TRANSMISSION VERIFICATION

TEST - VER 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 236

KJ

AUTOMATIC TRANSMISSION 42RLE - ELECTRICAL DIAGNOSTICS

21 - 55
