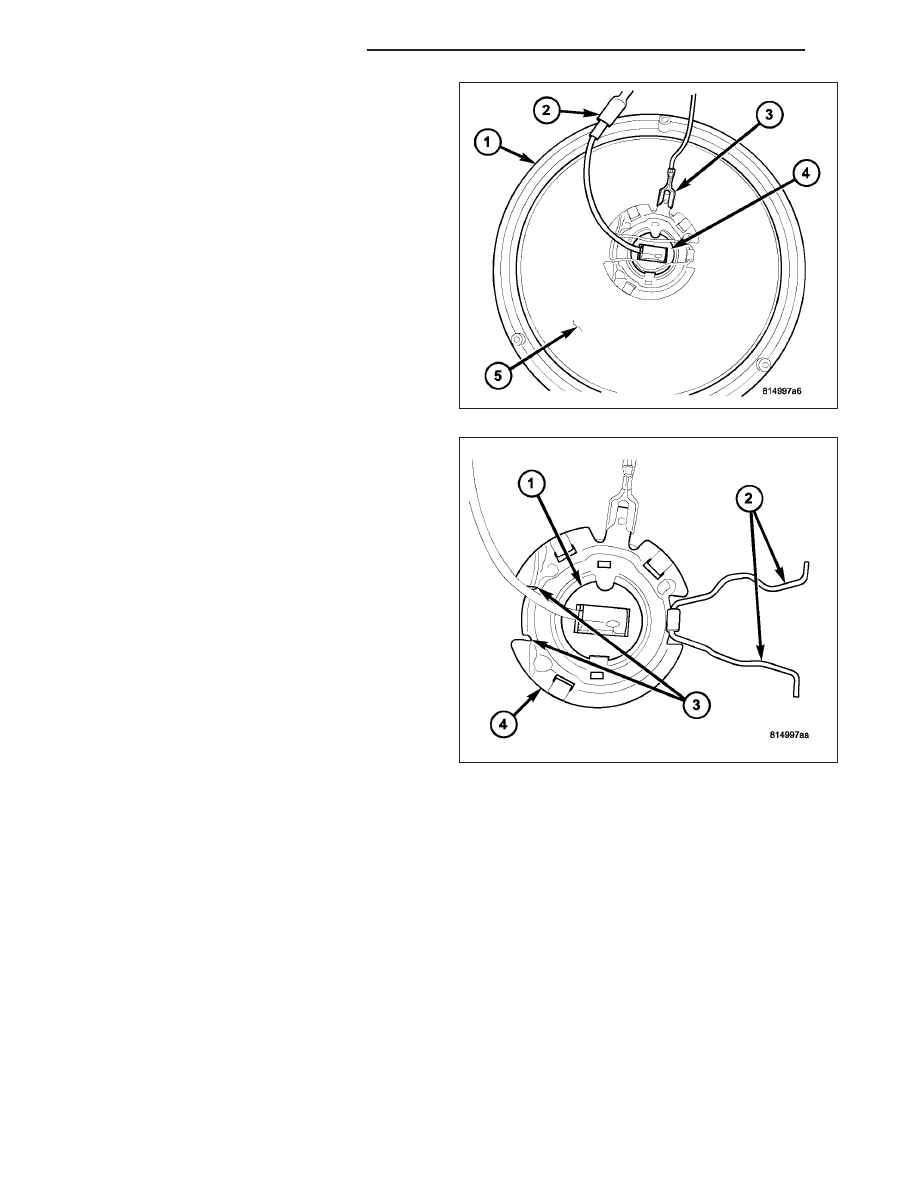

3. Pull the bezel (1) and lens away from the front of

the lamp housing far enough to access and discon-
nect the fog lamp wiring connector from the bulb
pigtail wire (2).

4. Pinch together the two hooked ends of the bulb

retainer clip (2) and disengage them from the slots
(3) in the mounting flange (4) on the back of the
lens reflector.

5. Pivot the retainer clip up off of the bulb flange and

out of the way.

6. Pull the bulb straight out of the mounting flange on

the back of the lens reflector.

8L - 58

LAMPS/LIGHTING - EXTERIOR

KJ

LAMP - GRILLE MOUNTED

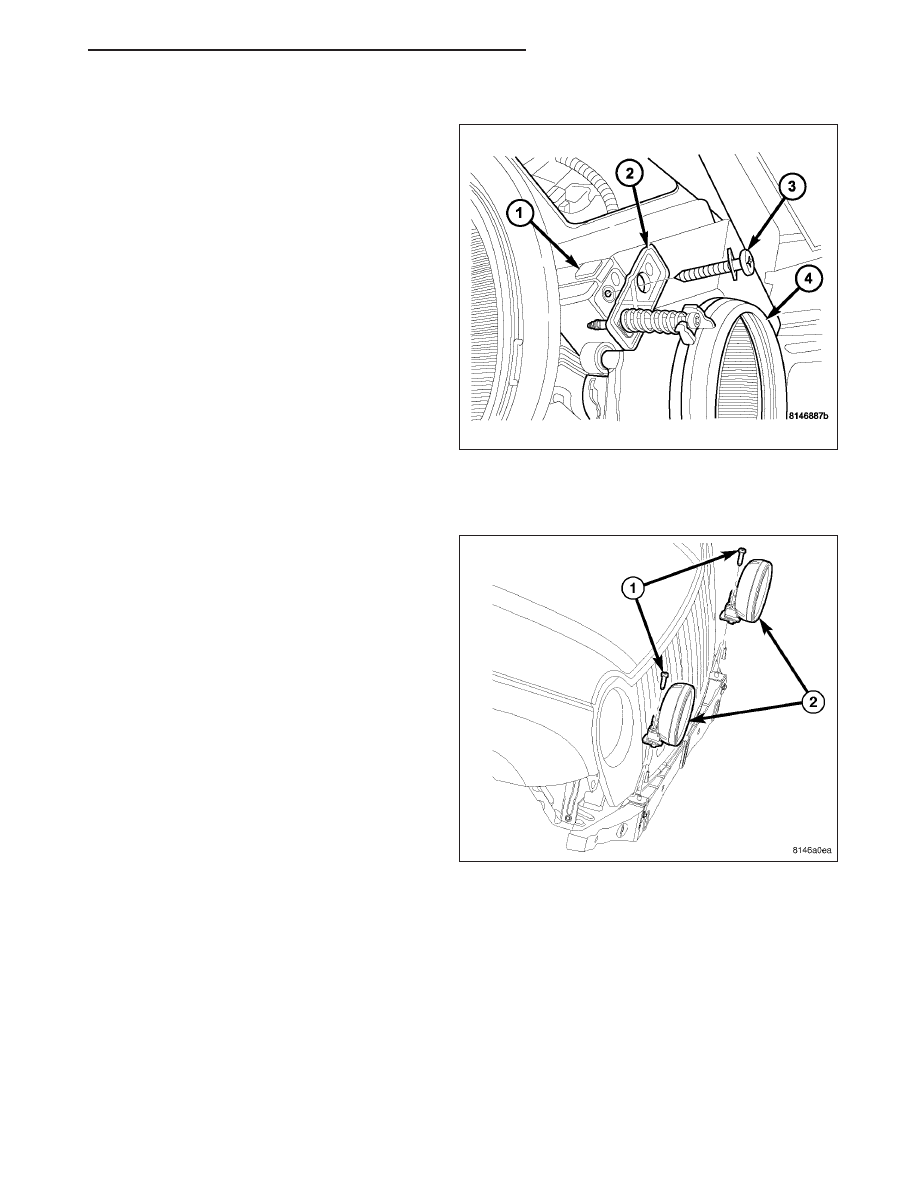

1. Disconnect and isolate the battery negative cable.

2. Remove the grille panel from the front of the grille

opening reinforcement. (Refer to 23 - BODY/EXTE-
RIOR/GRILLE - REMOVAL).

3. Remove the screw (3) that secures the fog lamp

adjuster bracket (2) to the grille opening reinforce-
ment (1).

4. Insert a trim stick or another suitable wide flat-

bladed tool, between either side of the lamp (4)
and the side of the lamp seat in the grille opening
reinforcement.

5. Carefully pry the pivot pin on either side of the

lamp out of its receptacle in the stanchion within
the seat of the reinforcement.

6. Pull the lamp out from the seat far enough to

access and disconnect the wire harness connector
from the bulb socket on the back of the lamp hous-
ing.

7. Remove the lamp from the vehicle.

LAMP - FASCIA MOUNTED

1. Disconnect and isolate the battery negative cable.

2. Remove the grille panel from the front of the grille

opening reinforcement. (Refer to 23 - BODY/EXTE-
RIOR/GRILLE - REMOVAL).

3. Disconnect the front fog lamp pigtail wire from the

connector on the grille opening reinforcement.

4. Remove the screw (1) from the mounting bracket

that secures the fog lamp (2) to the bracket on the
top of the front bumper fascia.

5. Remove the lamp from the top of the fascia.

INSTALLATION

BULB - GRILLE MOUNTED

CAUTION: Always use the correct bulb size and type for replacement. An incorrect bulb size or type may
overheat and cause damage to the lamp, the socket and/or the lamp wiring.

CAUTION: Do not contaminate the bulb glass by touching it with your fingers or by allowing it to contact
other oily surfaces. Shortened bulb life will result.

KJ

LAMPS/LIGHTING - EXTERIOR

8L - 59

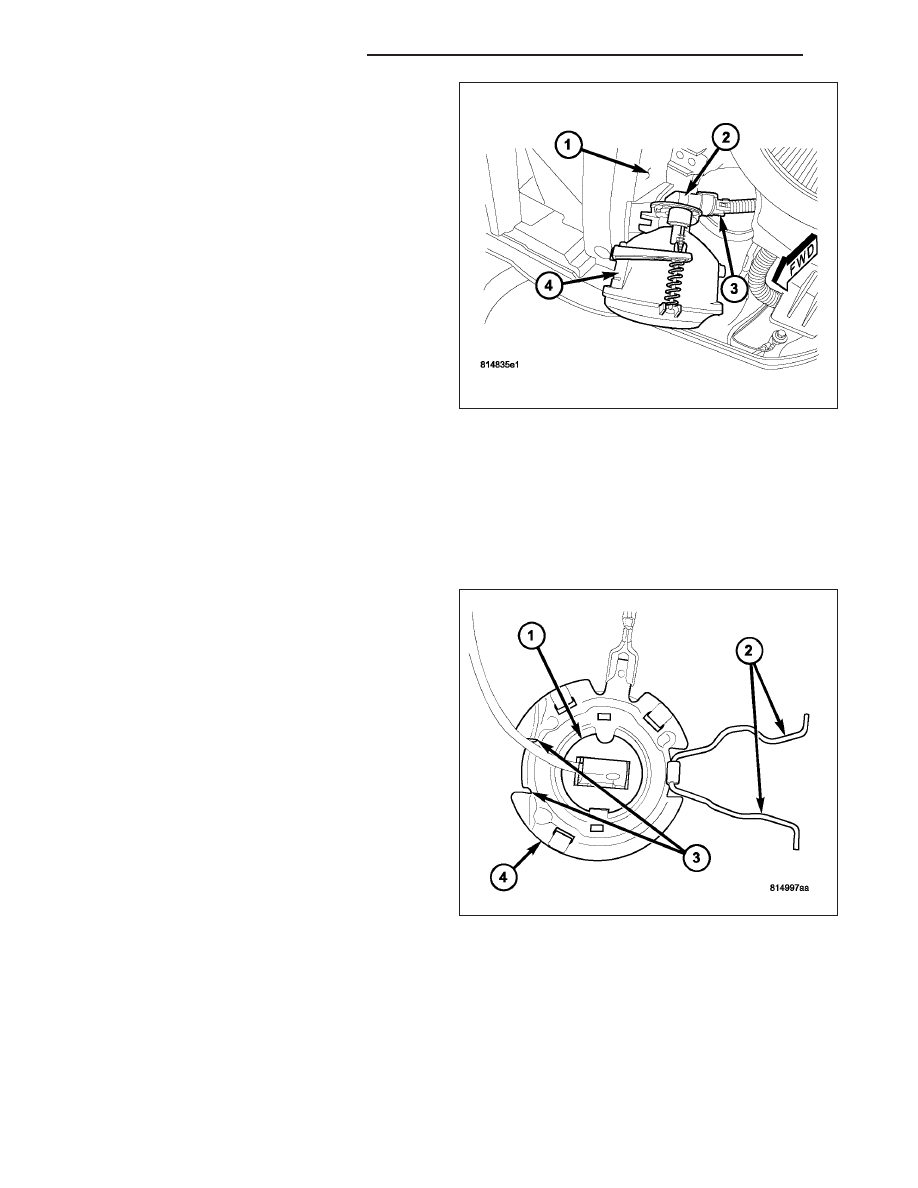

1. Align the base of the bulb with the front fog lamp

socket (2).

2. Push the bulb straight into the socket until the base

is firmly seated.

3. Align the socket and bulb with the keyed opening

on the back of the front fog lamp housing (4).

4. Insert the socket and bulb into the housing until the

socket is firmly seated.

5. Rotate the socket clockwise about 30 degrees to

lock it into place. The socket connector receptacle
(3) should be pointed horizontally.

6. Reinstall the fog lamp into the grille opening rein-

forcement (1). (Refer to 8 - ELECTRICAL/LAMPS/
LIGHTING - EXTERIOR/FRONT FOG LAMP -
INSTALLATION).

7. Reconnect the battery negative cable.

BULB - FASCIA MOUNTED

CAUTION: Always use the correct bulb size and type for replacement. An incorrect bulb size or type may
overheat and cause damage to the lamp, the socket and/or the lamp wiring.

CAUTION: Do not contaminate the bulb glass by touching it with your fingers or by allowing it to contact
other oily surfaces. Shortened bulb life will result.

1. Align the fog lamp bulb flange (1) with the mount-

ing flange (4) on the back of the lens reflector.

2. Insert the bulb straight into the opening in the

mounting flange until the bulb flange is firmly
seated.

3. Pivot the bulb retainer clip (2) up and over the bulb

flange.

4. Pinch together the two hooked ends of the retainer

clip and engage them into the slots (3) in the
mounting flange to lock the bulb into place.

8L - 60

LAMPS/LIGHTING - EXTERIOR

KJ

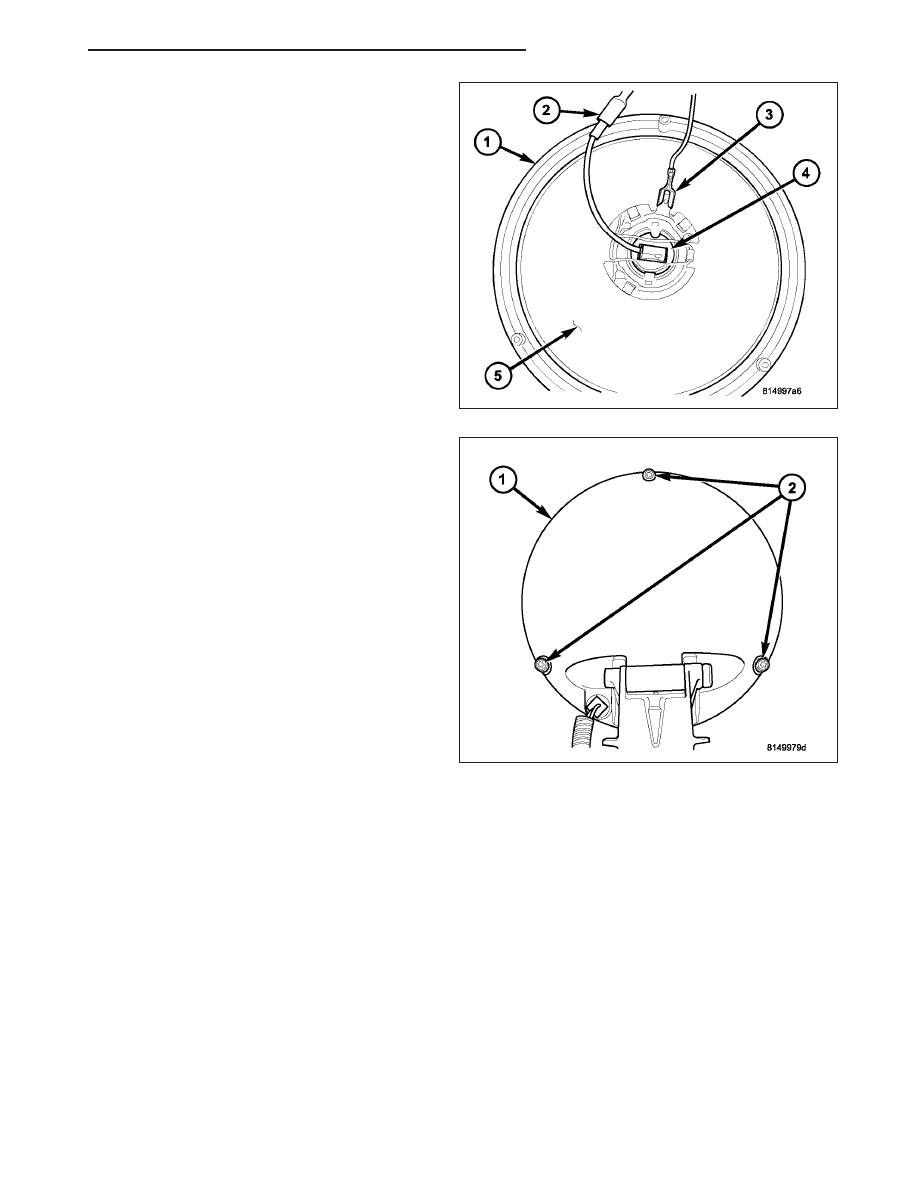

5. Reconnect the bulb pigtail wire to the fog lamp wir-

ing connector (2).

6. Align and install the lens and bezel (1) into the

front fog lamp housing. Be certain not to pinch the
lamp wiring between the housing and the bezel.

7. Install and tighten the three screws (2) that secure

the bezel and lens to the back of the lamp housing
(1). Tighten the screws to 2 N·m (17 in. lbs.).

8. Reconnect the battery negative cable.
