Jeep Liberty KJ. Manual - part 71





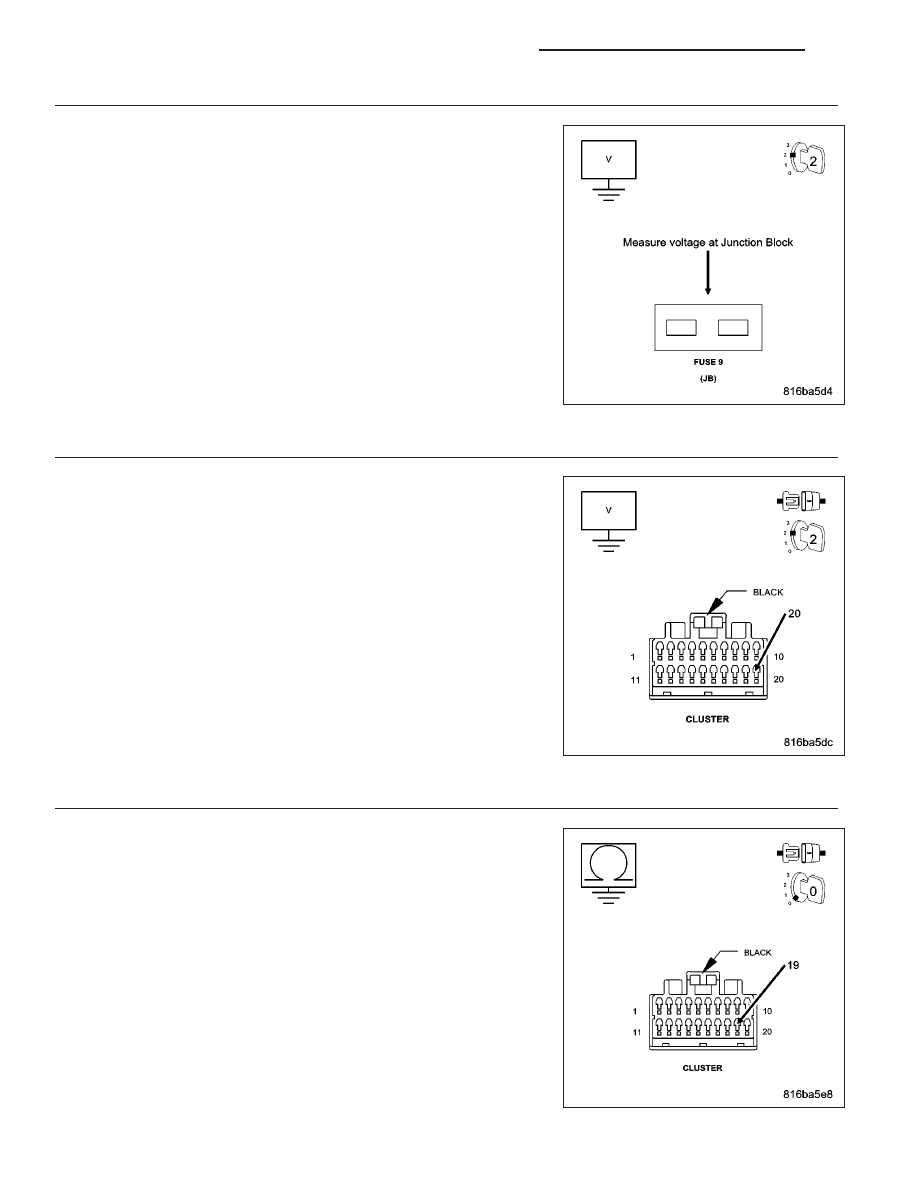

4.

PARK LAMP RELAY OUTPUT CIRCUIT OPEN

Turn the ignition on.

Turn the Park Lamps on.

Measure the voltage between the #9 Fuse in the Junction Block and
ground.

Is the voltage above 10.5 volts?

Yes

>> Go To 5

No

>> Repair the Junction Block in accordance with the Service

Information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

5.

(L78) FUSED PARK LAMP RELAY OUTPUT CIRCUIT OPEN

Turn the ignition off.

Disconnect the Instrument Cluster harness connector.

Turn the ignition on.

Turn the Park Lamps on.

Measure the voltage between the (L78) Fused Park Lamp Relay Output
circuit and ground.

Is the voltage above 10.5 volts?

Yes

>> Go To 6

No

>> Repair the (L78) Fused Park Lamp Relay Output circuit for

an open.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

6.

(E2) PANEL LAMPS DRIVER CIRCUIT SHORT TO VOLTAGE

Turn the ignition off.

Measure the voltage between the (E2) Panel Lamps Driver circuit and
ground.

Is there any voltage present?

Yes

>> Repair the (E2) Panel Lamps Driver circuit for a short to

voltage.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

No

>> Go To 7

8J - 90

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

KJ

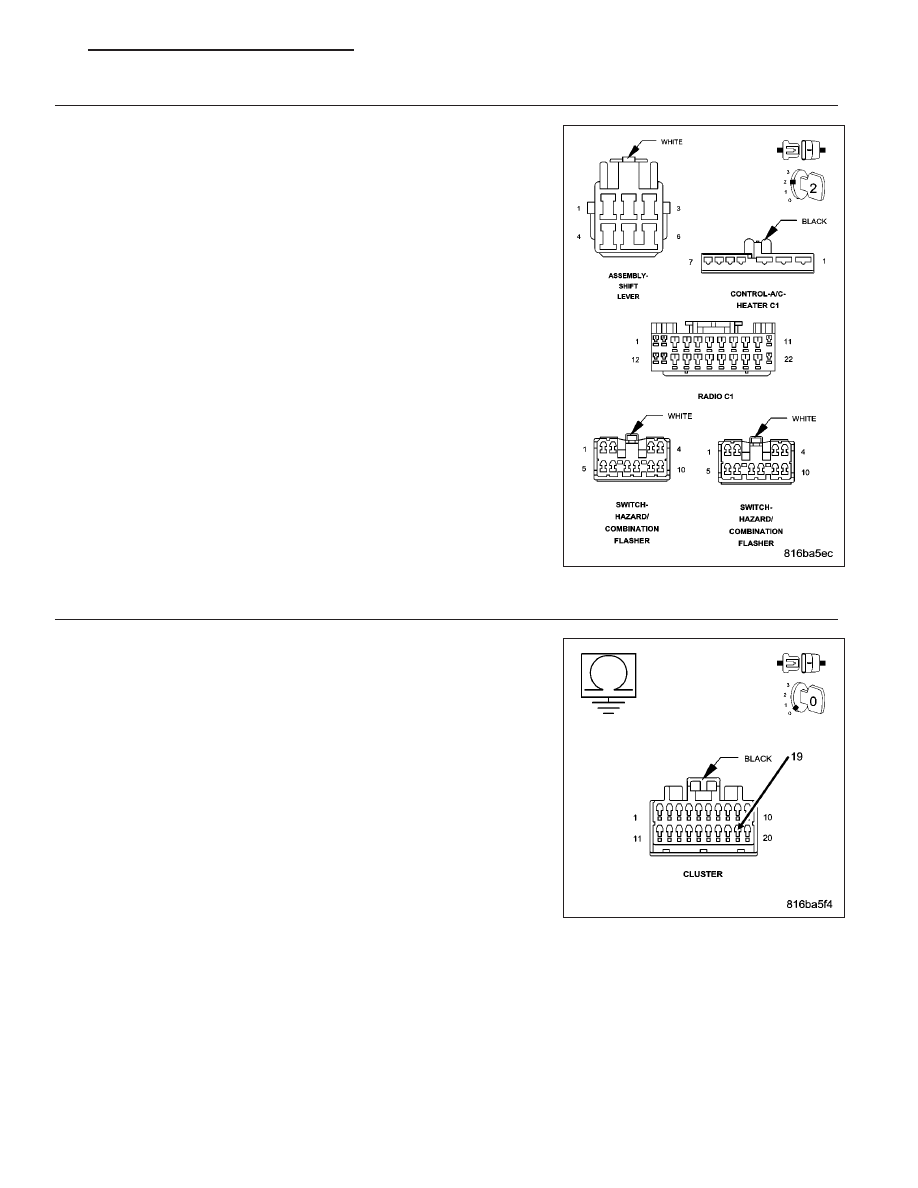

7.

ILLUMINATED COMPONENT INTERNALLY SHORTED

Turn the ignition off.

Ensure that the Instrument Cluster harness connector is connected.

Using the wiring diagram/schematic as a guide, inspect the wiring and
connectors to all of the illuminated components.

Turn the ignition on.

Turn the Park Lamps on.

While disconnecting components, inspect for Instrument Cluster illumi-
nation.

Does the Instrument Cluster illumination operate after discon-
necting any component?

Yes

>> Replace the illuminated component as necessary.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

No

>> Go To 8

8.

(E2) PANEL LAMPS DRIVER CIRCUIT SHORT TO GROUND

Turn the ignition off.

Disconnect the Instrument Cluster harness connector.

Using the wiring diagram/schematic as a guide, ensure that all illumi-
nated components are disconnected.

Measure the resistance between ground and the (E2) Panel Lamps
Driver circuit.

Is the resistance below 5.0 ohms?

Yes

>> Repair the (E2) Panel Lamps Driver circuit for a short to

ground.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

No

>> Replace and configure the Instrument Cluster in accordance

with the Service Information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

KJ

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

8J - 91

*SEAT BELT INDICATOR ALWAYS ON

For a complete wiring diagram Refer to Section 8W.

Possible Causes

ACM DTC PRESENT

INSTRUMENT CLUSTER

Diagnostic Test

1.

ACM DTC PRESENT

Turn the ignition on.

Ensure that the seat belt buckles are not damaged and are buckled.

With the scan tool select MIC, in Inputs/Outputs, read the Seatbelt Lamp state.

Does the scan tool display: ON?

Yes

>> Refer to Seat Belt symptom(s) in the Airbag category.

No

>> Replace and configure the Instrument Cluster in accordance with the Service Information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE)

8J - 92

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

KJ

INSTRUMENT CLUSTER

TABLE OF CONTENTS

page

page

INSTRUMENT CLUSTER

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95
OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98
DIAGNOSIS AND TESTING

INSTRUMENT CLUSTER . . . . . . . . . . . . . . . . . . . 101

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103
DISASSEMBLY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103
ASSEMBLY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 104
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 105
SPECIFICATIONS

INSTRUMENT CLUSTER . . . . . . . . . . . . . . . . . . . 106

ABS INDICATOR

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107
OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107

AIRBAG INDICATOR

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 108
OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 108

BRAKE/PARK BRAKE INDICATOR

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 109
OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 109

CHARGING INDICATOR

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 111
OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 111

COOLANT LOW INDICATOR

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 112
OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 112

CRUISE INDICATOR

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 113
OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 113

DOOR AJAR INDICATOR

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 114
OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 114

ENGINE TEMPERATURE GAUGE

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 115
OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 115

ELECTRONIC STABILITY PROGRAM/BRAKE

ASSIST SYSTEM INDICATOR
DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 116
OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 116

ETC INDICATOR

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 117
OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 117

FRONT FOG LAMP INDICATOR

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 118
OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 118

FUEL GAUGE

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 119
OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 119

GAS CAP INDICATOR

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 121
OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 121

GATE AJAR INDICATOR

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 122
OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 122

GLASS AJAR INDICATOR

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 123
OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 123

HIGH BEAM INDICATOR

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 124
OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 124

LIGHT BAR LAMP INDICATOR

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 125
OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 125

LOW FUEL INDICATOR

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 126
OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 126

LOW OIL PRESSURE INDICATOR

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 127
OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 127

MALFUNCTION INDICATOR LAMP (MIL)

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 128
OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 128

ODOMETER

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 129
OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 129

OVERDRIVE OFF INDICATOR

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 131
OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 131

REAR FOG LAMP INDICATOR

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 132
OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 132

SEATBELT INDICATOR

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 133
OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 133
STANDARD PROCEDURE

ENHANCED SEATBELT REMINDER

PROGRAMMING.. . . . . . . . . . . . . . . . . . . . . . . . . . 134

SECURITY INDICATOR

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 135
OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 135

SHIFT INDICATOR (TRANSFER CASE)

DESCRIPTION

PART TIME INDICATOR . . . . . . . . . . . . . . . . . . . . 137
FULL TIME INDICATOR . . . . . . . . . . . . . . . . . . . . 137
FOUR LOW MODE INDICATOR . . . . . . . . . . . . . 137

OPERATION

PART TIME INDICATOR . . . . . . . . . . . . . . . . . . . . 138
FULL TIME INDICATOR . . . . . . . . . . . . . . . . . . . . 138
FOUR LOW MODE INDICATOR . . . . . . . . . . . . . 139

SPEEDOMETER

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 140
OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 140

KJ

INSTRUMENT CLUSTER

8J - 93
