Jeep Liberty KJ. Manual - part 61

7.

BCM

NOTE: Before continuing, check the BCM harness connector terminals for corrosion, damage, or terminal
push out. Repair as necessary.
Using the schematics as a guide, inspect the wire harness and connectors. Pay particular attention to all Power and
Ground circuits.

Were there any problems found?

Yes

>> Repair as necessary.

Perform the BODY VERIFICATION TEST. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MOD-
ULES - STANDARD PROCEDURE)

No

>> Replace and program the Powertrain Control Module per Service Information.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

8J - 50

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

KJ

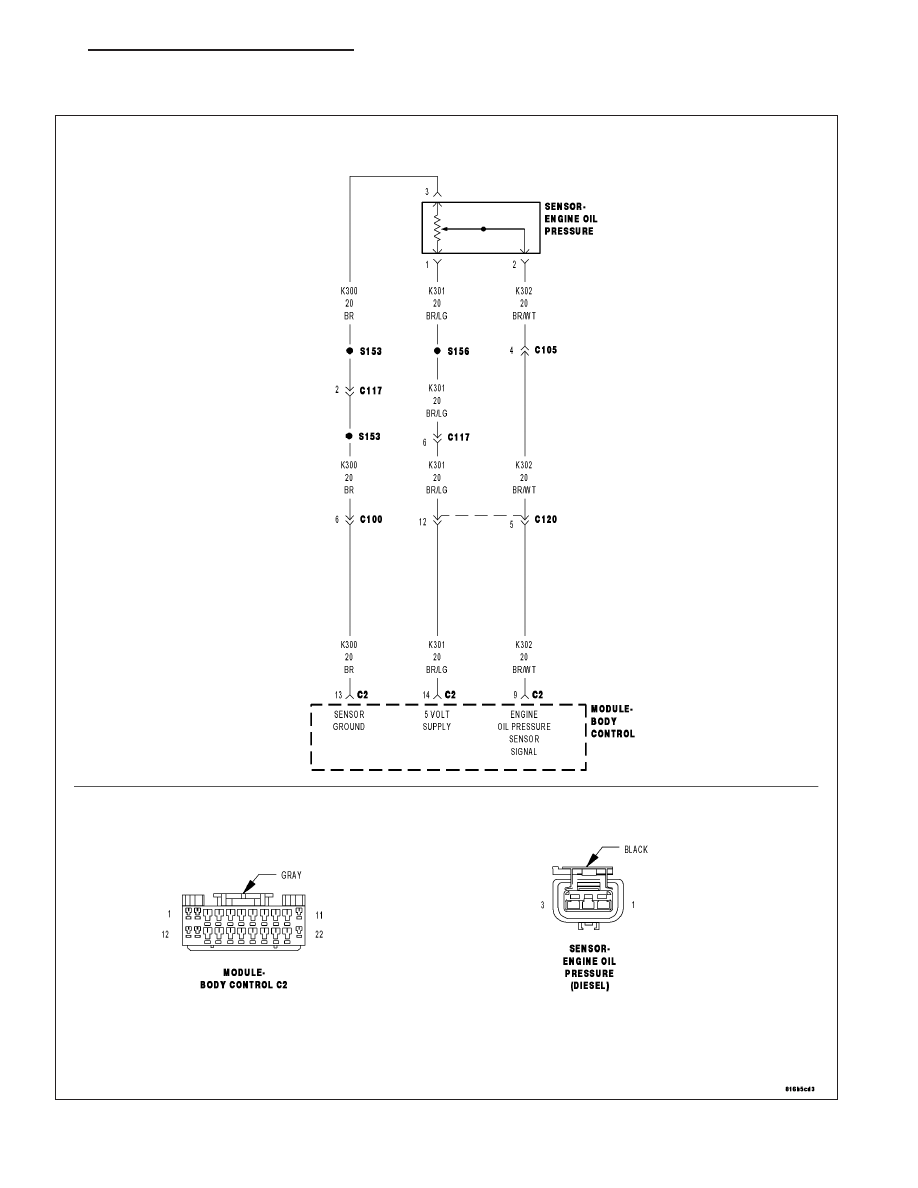

OIL PRESSURE SENSOR FAULTED LOW (BCM)

For a complete wiring diagram Refer to Section 8W.

KJ

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

8J - 51

Diagnostic Test

•

When Monitored:
With the ignition on.

•

Set Condition:
Oil Pressure Sensor voltage low.

Possible Causes

(K301) 5-VOLT SUPPLY CIRCUIT

(K302) OIL PRESSURE SENSOR SIGNAL CIRCUIT SHORTED TO GROUND

(K302) OIL PRESSURE SENSOR SIGNAL CIRCUIT SHORTED TO THE (K300) SENSOR GROUND CIRCUIT

(K301) 5-VOLT SUPPLY CIRCUIT OPEN

(K301) 5-VOLT SUPPLY CIRCUIT SHORTED TO GROUND

OIL PRESSURE SENSOR

BCM

Diagnostic Test

1.

OIL SENSOR VOLTAGE BELOW 0.08 OF A VOLT

Ignition on, engine not running.

With a scan tool, read the MAP Sensor voltage.

Is the voltage below 0.08 of a volt?

Yes

>> Go To 2

No

>> Refer to the INTERMITTENT CONDITION Diagnostic Procedure.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

2.

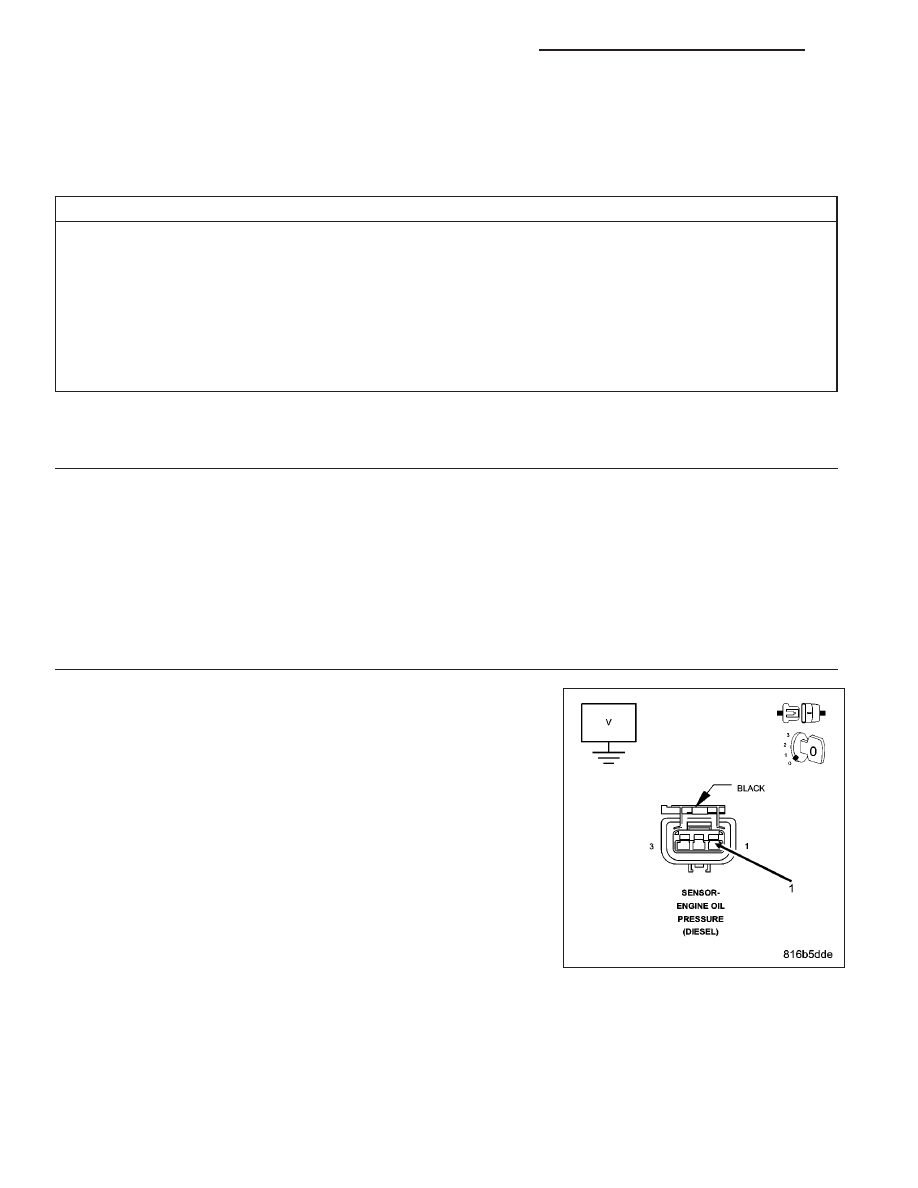

(K301) 5-VOLT SUPPLY CIRCUIT

Turn the ignition off.

Disconnect the Oil Pressure Sensor harness connector.

Ignition on, engine not running.

Measure the voltage on the (K301) 5-volt Supply circuit in the Oil Pres-
sure Sensor harness connector.

Is the voltage between 4.5 to 5.2 volts?

Yes

>> Go To 3

No

>> Go To 6

8J - 52

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

KJ

3.

OIL PRESSURE SENSOR

With a scan tool, monitor the Oil Pressure Sensor voltage with the Sensor harness connector disconnected.

Is the voltage above 4.5 volts?

Yes

>> Replace the Oil Pressure Sensor.

Perform the BODY VERIFICATION TEST. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MOD-
ULES - STANDARD PROCEDURE)

No

>> Go To 4

4.

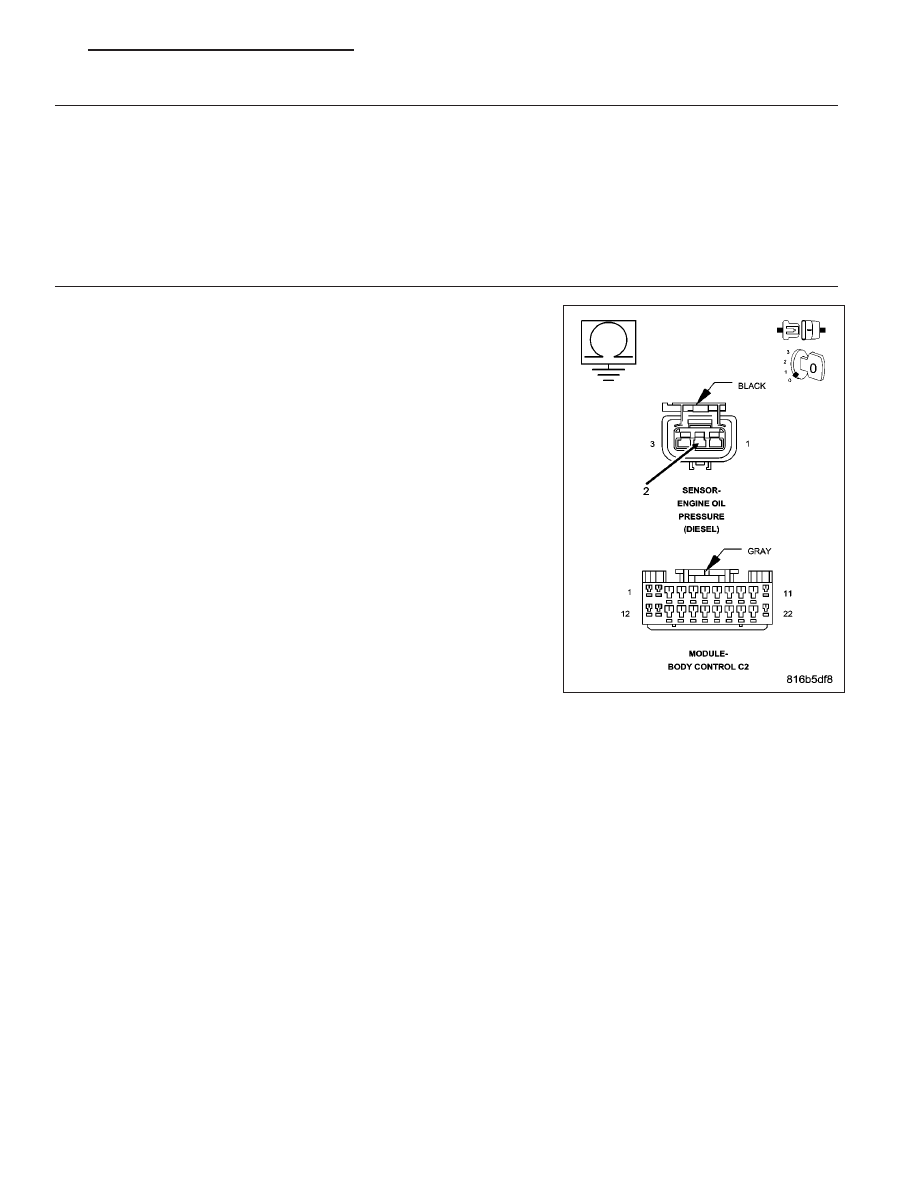

(K302) OIL PRESSURE SENSOR SIGNAL CIRCUIT SHORTED TO GROUND

Turn the ignition off.

Disconnect the BCM C2 harness connector.

Measure the resistance between ground and the (K302) Oil Pressure
Sensor Signal circuit in the Oil Pressure Sensor harness connector.

Is the resistance below 100 ohms?

Yes

>> Repair the short to ground in the (K302) Oil Pressure Sen-

sor Signal circuit.

Perform the BODY VERIFICATION TEST. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

No

>> Go To 5

KJ

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

8J - 53
