HORN

TABLE OF CONTENTS

page

page

HORN SYSTEM

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
DIAGNOSIS AND TESTING - HORN SYSTEM . . . . 2

HORN

DIAGNOSIS AND TESTING - HORN . . . . . . . . . . . . . 3

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

HORN SWITCH

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
DIAGNOSIS AND TESTING - HORN SWITCH . . . . . 4

KJ

HORN

8H - 1

HORN SYSTEM

DESCRIPTION

The dual-note horn system features dual electromagnetic horn units. The horn system includes the following major
components:

•

Horn - The two horns are located below the Power Distribution Center (PDC).

•

Horn Relay - The horn relay is located in the Junction Block (JB).

•

Horn Switch - The horn switch is molded into the driver airbag assembly.

OPERATION

The horn system operates on battery current received through fuse 3 in the Junction Block (JB). The horn system
circuit is designed so that the system will remain operational, regardless of the ignition switch position.

DIAGNOSIS AND TESTING - HORN SYSTEM

In most cases, any problem involving continually sounding horns can be quickly alleviated by removing the horn
relay from the Junction Block (JB).

WARNING: Disable the airbag system before attempting any steering wheel, steering column, seat belt ten-
sioner, side airbag, or instrument panel component diagnosis or service. Disconnect and isolate the battery
negative (ground) cable, then wait two minutes for the airbag system capacitor to discharge before per-
forming further diagnosis or service. This is the only sure way to disable the airbag system. Failure to take
the proper precautions could result in accidental airbag deployment and possible personal injury.

HORN SYSTEM DIAGNOSIS TABLE

CONDITION

POSSIBLE CAUSES

CORRECTION

BOTH HORNS

INOPERATIVE

1. Faulty fuse.

1. Check the fuse in the Junction Block (JB).
Replace the fuse and repair the shorted circuit or
component, if required.

2. Faulty horn relay.

2. Refer to horn relay for the proper diagnosis
and testing procedures. Replace the horn relay or
repair the open horn relay circuit, if required.

3. Faulty horn switch.

3. Refer to horn switch for the proper diagnosis
and testing procedure. Replace the horn switch or
repair the open horn switch circuit, if required.

4. Faulty horns.

4. Refer to horn for the proper diagnosis and
testing procedure. Replace the horns or repair the
open horn circuit, if required.

ONE HORN INOPERATIVE

1. Faulty horn.

1. Refer to horn for the proper diagnosis and
testing procedures. Replace the horn or repair the
open horn circuit, if required.

HORN SOUNDS

CONTINUOUSLY

1. Faulty horn relay.

1. Refer to horn relay for the proper diagnosis
and testing procedure. Replace the horn relay or
repair the shorted horn relay control circuit, if
required.

2. Faulty horn switch.

2. Refer to horn switch for the proper diagnosis
and testing procedure. Replace the horn switch or
repair the shorted horn switch circuit, if required.

8H - 2

HORN

KJ

HORN

DIAGNOSIS AND TESTING - HORN

WARNING: Disable the airbag system before attempting any steering wheel, steering column, seat belt ten-
sioner, side airbag, or instrument panel component diagnosis or service. Disconnect and isolate the battery
negative (ground) cable, then wait two minutes for the airbag system capacitor to discharge before per-
forming further diagnosis or service. This is the only sure way to disable the airbag system. Failure to take
the proper precautions could result in accidental airbag deployment and possible personal injury.

Refer to the appropriate wiring information.

1. Disconnect the wire harness connector from the horn. Measure the resistance between the horn ground circuit

cavity of the wire harness connector and a good ground. There should be no measurable resistance. If OK, go
to Step 2. If not OK, replace wiring as necessary.

2. Check for battery voltage at the horn relay output circuit cavity of the wire harness connector for the horn. There

should be zero volts. If OK, go to Step 3. If not OK, check horn relay.

3. Depress the horn switch. There should now be battery voltage at the horn relay output circuit cavity of the wire

harness connector for the horn. If OK, but the horn does not sound, replace the faulty horn. If not OK, check
horn relay and horn relay circuit.

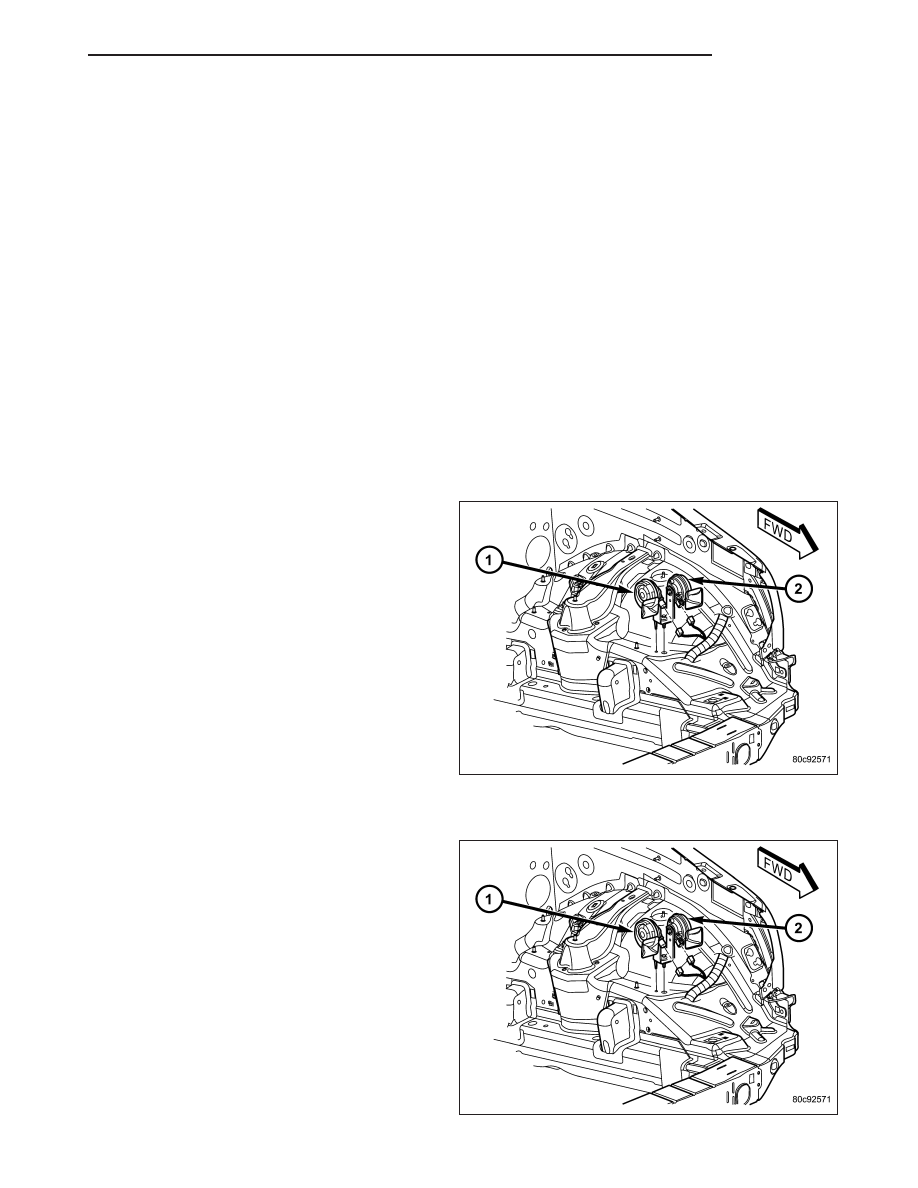

REMOVAL

1. Disconnect and isolate the battery negative cable.

2. Disconnect the electrical harness connector from

the horns.

3. Remove the mounting bolt.

4. Remove the horns (1) and (2).

INSTALLATION

1. Install the horns (1) and (2).

2. Install the mounting bolt. Tighten bolt to 25 N·m (19

lb. ft.).

3. Connect the electrical harness connector to the

horns

4. Connect the battery negative cable.

KJ

HORN

8H - 3
