REAR DEFOGGER RELAY CONTROL CIRCUIT OPEN/SHORT TO GROUND

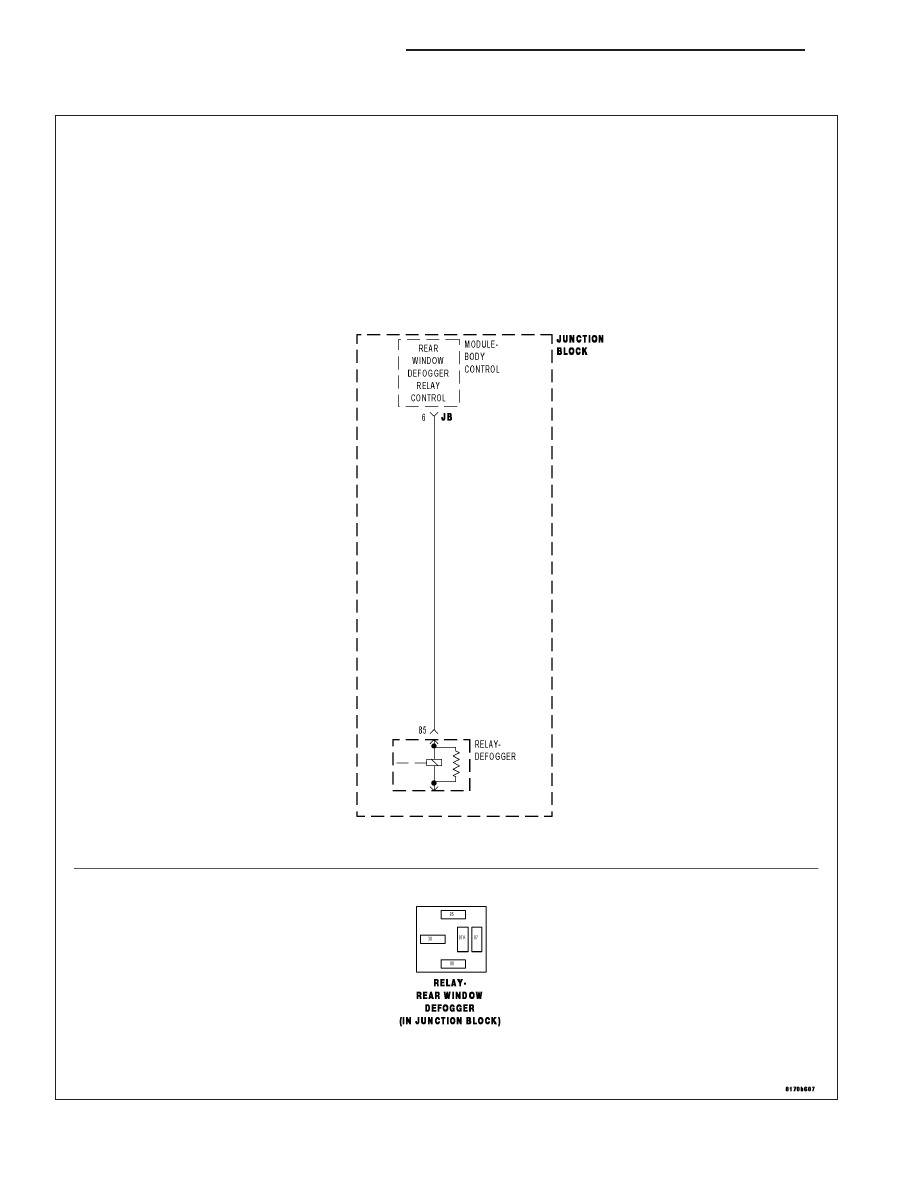

For a complete wiring diagram Refer to Section 8W.

8G - 6

HEATED GLASS - ELECTRICAL DIAG

KJ

Diagnostic Test

•

When Monitored:
With the ignition on.

•

Set Condition:
When the BCM detects no voltage on the Rear Window Defogger Control circuit due to an open or short to
ground.

Possible Causes

JUNCTION BLOCK FUSE 39

CODE ACTIVE

RELAY OPEN OR SHORTED

JUNCTION BLOCK - REAR WINDOW DEFOGGER RELAY CONTROL SHORT TO GROUND

FUSED IGNITION SWITCH OUTPUT CIRCUIT OPEN

JUNCTION BLOCK - REAR WINDOW DEFOGGER RELAY CONTROL OPEN

BODY CONTROL MODULE

Diagnostic Test

1.

CHECK TROUBLE CODE

Turn the ignition on.

With the scan tool, erase DTCs.

Attempt to operate the Rear Window Defogger.

With the scan tool, read DTCs.

Does the scan tool display REAR WINDOW DEFOGGER RELAY CONTROL CIRCUIT OPEN/SHORT TO
GROUND?

Yes

>> Go To 2

No

>> Problem is intermittent and not present at this time. Using the wiring diagram/schematic as a guide,

inspect the wiring and connectors and repair as necessary. Ensure the relay is completely plugged in.

Perform BODY VERIFICATION TEST - VER 1.

2.

JUNCTION BLOCK FUSE 39

Check Junction Block fuse 39.

Is the fuse open.

Yes

>> Check for a short to ground and replace the Junction Block fuse.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Go To 3

3.

FUSED IGNITION SWITCH OUTPUT CIRCUIT OPEN

Turn the ignition on.

Using a 12-volt test light connected to ground, check the Fused Ignition Switch Output circuit at Fuse 39.

The test light must illuminate brightly. Compare the brightness to that of a direct connection to the battery.

Does the test light illuminate brightly?

Yes

>> Go To 4

No

>> Repair the open Fused Ignition Switch Output circuit as necessary.

Perform BODY VERIFICATION TEST - VER 1.

KJ

HEATED GLASS - ELECTRICAL DIAG

8G - 7

4.

RELAY OPEN OR SHORTED

Remove the Rear Window Defogger Relay from the Junction Block.

Install fuse if previously removed.

Install a substitute relay in place of the Rear Window Defogger Relay.

With the scan tool, erase DTCs.

Attempt to operate the Rear Window Defogger.

With the scan tool, read DTCs.

Does the scan tool display REAR WINDOW DEFOGGER RELAY CONTROL CIRCUIT OPEN/SHORT TO
GROUND?

Yes

>> Go To 5

No

>> Replace the original relay.

Perform BODY VERIFICATION TEST - VER 1.

5.

JUNCTION BLOCK - REAR WINDOW DEFOGGER RELAY CONTROL SHORT TO GROUND

Turn the ignition off.

Remove the Rear Window Defogger Relay from the Junction Block.

Remove the Body Control Module from the Junction Block.

NOTE: Ensure the Junction Block connectors are reconnected at
this time.

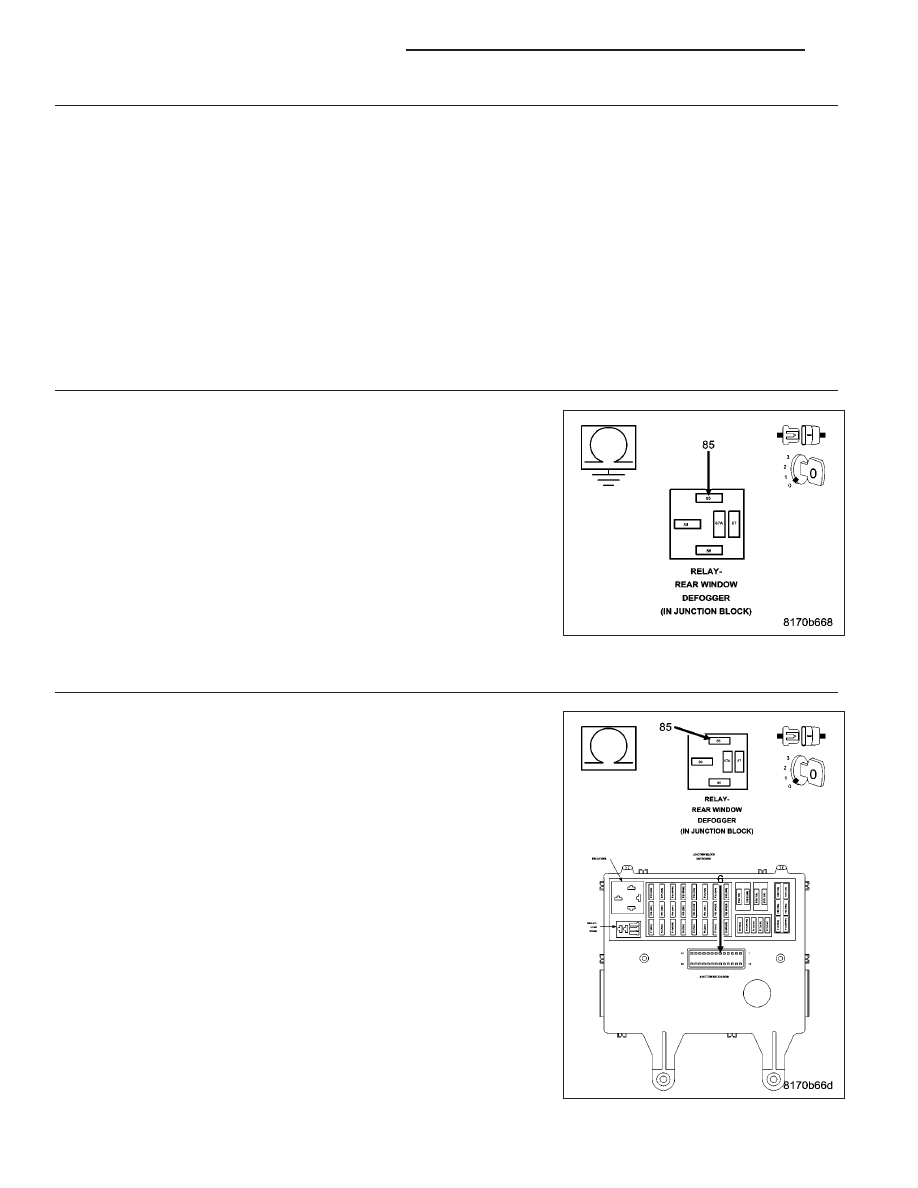

Measure the resistance between ground and the Rear Window Defog-
ger Relay Control circuit in the relay connector of the Junction Block.

Is the resistance below 100.0 ohms?

Yes

>> Replace the Junction Block.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Go To 6

6.

JUNCTION BLOCK - REAR WINDOW DEFOGGER RELAY CONTROL OPEN

Turn the ignition off.

Remove the Rear Window Defogger Relay from the Junction Block.

Remove the Body Control Module from the Junction Block.

Measure the resistance of the Rear Window Defogger Relay Control cir-
cuit between the Relay connector and the Junction Block - BCM con-
nector.

Is the resistance below 2.0 ohms?

Yes

>> Go To 7

No

>> Replace the Junction Block.

Perform BODY VERIFICATION TEST - VER 1.

8G - 8

HEATED GLASS - ELECTRICAL DIAG

KJ

7.

BODY CONTROL MODULE

If there are no possible causes remaining, view repair.

Repair

Replace the Body Control Module.

Perform BODY VERIFICATION TEST - VER 1.
