SENSOR-WASHER FLUID LEVEL - 2 WAY

CAV

CIRCUIT

FUNCTION

1

W1 20BR/TN

WASHER FLUID LEVEL SENSOR SIGNAL

2

Z384 20BK

GROUND

SENSOR-WHEEL SPEED-ABS-LEFT FRONT - 2 WAY

CAV

CIRCUIT

FUNCTION

1

B9 18DG/LG

LEFT FRONT WHEEL SPEED SENSOR SUPPLY

2

B8 18DG/TN

LEFT FRONT WHEEL SPEED SENSOR SIGNAL

SENSOR-WHEEL SPEED-ABS-LEFT REAR - 2 WAY

CAV

CIRCUIT

FUNCTION

1

B4 20LG/YL

LEFT REAR WHEEL SPEED SENSOR SUPPLY

2

B3 20DG/YL

LEFT REAR WHEEL SPEED SENSOR SIGNAL

SENSOR-WHEEL SPEED-ABS-RIGHT FRONT - 2 WAY

CAV

CIRCUIT

FUNCTION

1

B7 18DG/VT

RIGHT FRONT WHEEL SPEED SENSOR SUPPLY

2

B6 18DG/TN

RIGHT FRONT WHEEL SPEED SENSOR SIGNAL

8W - 80 - 112

8W-80 CONNECTOR PIN-OUTS

WK

SENSOR-WHEEL SPEED-ABS-RIGHT REAR - 2 WAY

CAV

CIRCUIT

FUNCTION

1

B2 20DG/WT

RIGHT REAR WHEEL SPEED SENSOR SUPPLY

2

B1 20DG/DB

RIGHT REAR WHEEL SPEED SENSOR SIGNAL

SERVO-SPEED CONTROL (3.7L/4.7L) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

V36 20VT/YL

S/C VACUUM SOL CONTROL

2

V35 20VT/OR

S/C VENT SOL CONTROL

3

V30 20VT/WT

S/C BRAKE SWITCH OUTPUT

4

Z384 20BK

GROUND

SIREN (EXPORT) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

A114 18GY/RD

FUSED B(+)

2

Z387 18BK

GROUND

3

D96 20WT/LB

SIREN SIGNAL CONTROL

SOLENOID-DHS PRESSURE CONTROL (DHS) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

S80 20GY/LB

DIRECTIONAL SOLENOID SUPPLY

2

S61 20GY/DG

DHS PRESSURE SOLENOID CONTROL

SOLENOID-DIRECTIONAL CONTROL VALVE-B (DHS) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

S80 20GY/LB

DIRECTIONAL SOLENOID SUPPLY

2

S72 20GY/BR

DIRECTION VALVE-B SOLENOID CONTROL

WK

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 113

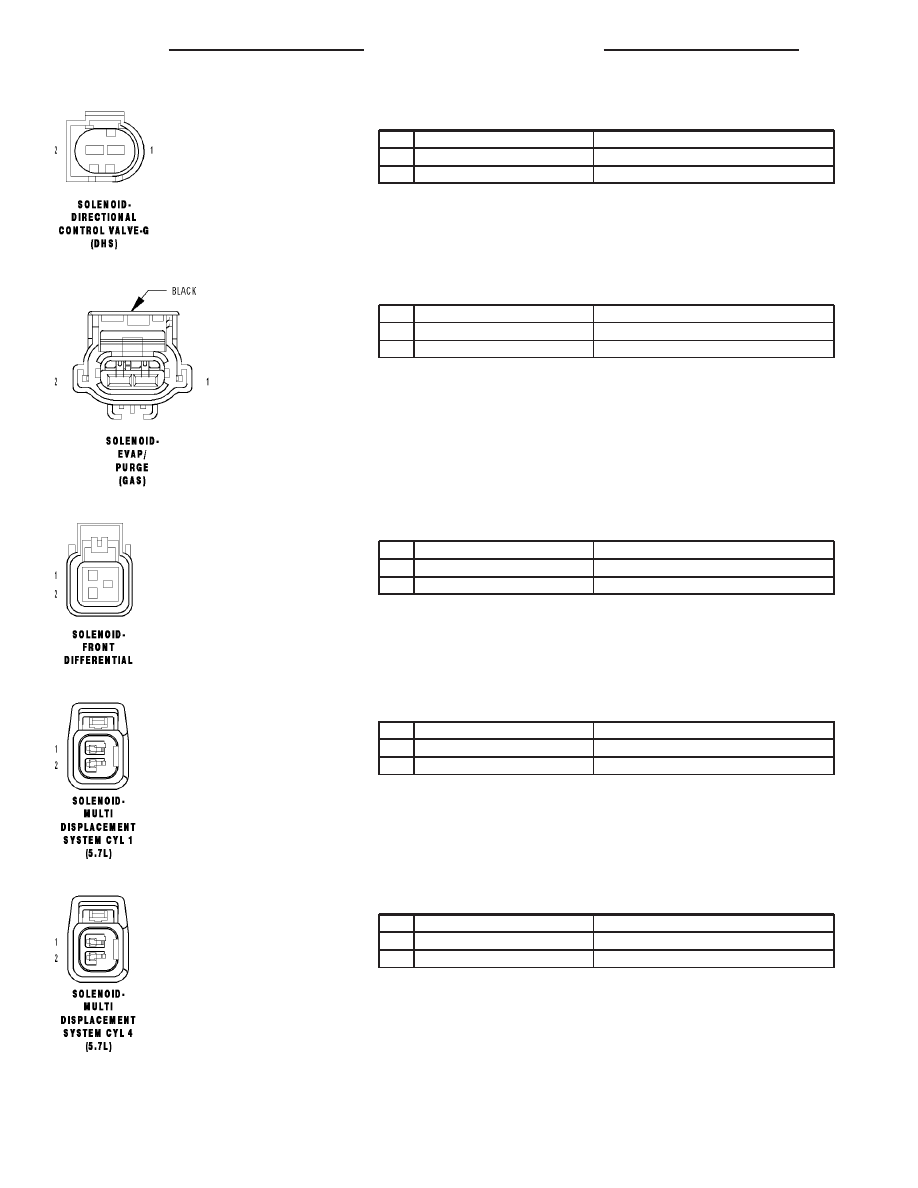

SOLENOID-DIRECTIONAL CONTROL VALVE-G (DHS) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

S80 20GY/LB

DIRECTIONAL SOLENOID SUPPLY

2

S62 20GY/TN

DIRECTION VALVE-G SOLENOID CONTROL

SOLENOID-EVAP/PURGE (GAS) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K70 20DB/BR

EVAP PURGE SOL CONTROL

2

K52 20DB/YL

EVAP PURGE SOL SIGNAL

SOLENOID-FRONT DIFFERENTIAL - 2 WAY

CAV

CIRCUIT

FUNCTION

1

T301 20DG/YL

SWITCHED BATTERY SOLENOID SUPPLY

2

T306 20DG/DB

FRONT DIFFERENTIAL SOLENOID CONTROL

SOLENOID-MULTI DISPLACEMENT SYSTEM CYL 1 (5.7L) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K451 20BR/WT

MDS SOL CONTROL NO. 1

2

Z42 20BK/LG

GROUND

SOLENOID-MULTI DISPLACEMENT SYSTEM CYL 4 (5.7L) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K452 20BR/LB

MDS SOL CONTROL NO. 4

2

Z42 20BK/LG

GROUND

8W - 80 - 114

8W-80 CONNECTOR PIN-OUTS

WK

SOLENOID-MULTI DISPLACEMENT SYSTEM CYL 6 (5.7L) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K453 20BR/DG

MDS SOL CONTROL NO. 6

2

Z42 20BK/LG

GROUND

SOLENOID-MULTI DISPLACEMENT SYSTEM CYL 7 (5.7L) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K454 20BR/OR

MDS SOL CONTROL NO. 7

2

Z42 20BK/LG

GROUND

SOLENOID-REAR DIFFERENTIAL - 2 WAY

CAV

CIRCUIT

FUNCTION

1

T301 20DG/YL

SWITCHED BATTERY SOLENOID SUPPLY

2

T312 20YL/VT

REAR DIFFERENTIAL SOLENOID CONTROL

SPEAKER-INSTRUMENT PANEL-LEFT - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

X55 18DG/BR (EXCEPT PREMIUM
AUDIO)

LEFT FRONT SPEAKER (-)

1

X299 18GY/YL (PREMIUM AUDIO)

AMPLIFIED LEFT I/P SPEAKER (-)

2

X53 18DG (EXCEPT PREMIUM AUDIO)

LEFT FRONT SPEAKER (+)

2

X209 18GY/OR (PREMIUM AUDIO)

AMPLIFIED LEFT I/P SPEAKER (+)

WK

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 115
