RADIO C1 - 22 WAY

CAV

CIRCUIT

FUNCTION

1

A118 16RD/OR

FUSED B(+)

2

-

-

3

-

-

4

X703 20DG/OR (HANDS FREE)

LEFT AUDIO OUTPUT

5

D55 20WT/OR

CAN B BUS (+)

6

D54 20WT

CAN B BUS (-)

7

X54 18GY (BASE AUDIO)

RIGHT FRONT SPEAKER (+)

8

X56 18GY/BR (BASE AUDIO)

LEFT FRONT SPEAKER (-)

9

X55 18DG/BR (BASE AUDIO)

LEFT FRONT SPEAKER (-)

10

X53 18DG (BASE AUDIO)

LEFT FRONT SPEAKER (+)

11

Z920 16BK

GROUND

12

A118 16RD/OR

FUSED B(+)

13

-

-

14

-

-

15

-

-

16

X704 20DG/YL (HANDS FREE)

RIGHT AUDIO OUTPUT

17

X795 20DG (HANDS FREE)

COMMON AUDIO OUTPUT

18

X51 18DG/DB

RADIO LEFT REAR AUDIO (+)

19

X57 18DG/VT

RADIO-LEFT REAR AUDIO (-)

20

X58 18GY/TN

RADIO RIGHT REAR AUDIO (-)

21

X52 18GY/DB

RIGHT REAR AUDIO (+)

22

Z920 16BK

GROUND

RADIO C1 SHIELD (HANDS FREE) - 1 WAY

CAV

CIRCUIT

FUNCTION

1

X795 18DG

COMMON AUDIO OUTPUT

RADIO C2 - 10 WAY

CAV

CIRCUIT

FUNCTION

1

X16 20DG/YL (EXCEPT HANDS FREE)

AUDIO SIGNAL RIGHT (+)

2

X917 20DG (EXCEPT HANDS FREE)

AUDIO SIGNAL COMMON

3

-

-

4

X510 20DG/LB (DVD)

RIGHT AUDIO AUX

5

X926 20GY/OR (DVD)

AUDIO OUT GROUND

6

X17 20DG/OR (EXCEPT SATELLITE
RADIO)

AUDIO SIGNAL LEFT (+)

6

X17 20DG/LB (SATELLITE RADIO)

AUDIO SIGNAL LEFT (+)

7

X910 20GY/DG (DVD)

AUX AUDIO RETURN/COMMON

8

X511 20GY/LG (DVD)

LEFT AUDIO AUX

9

X521 20GY/LB (DVD)

LEFT AUDIO AUX

10

X522 20GY/DB (DVD)

RIGHT AUDIO AUX

8W - 80 - 96

8W-80 CONNECTOR PIN-OUTS

WK

RADIO C2 SHIELD (SATELLITE RADIO) - 1 WAY

CAV

CIRCUIT

FUNCTION

1

X917 18DG

AUDIO SIGNAL COMMON

RECEIVER-INTRUSION TRANSLATOR (VTSS) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

G460 20DG/VT

FRONT INTRUSION SENSOR SIGNAL

2

-

-

3

G946 20LG/VT

SENSOR GROUND

RECEIVER-SATELLITE - 12 WAY

CAV

CIRCUIT

FUNCTION

1

A114 20OR/RD

FUSED B(+)

2

-

-

3

Z514 20BK/LG

GROUND

4

-

-

5

-

-

6

X17 20DG/LB

AUDIO SIGNAL LEFT (+)

7

D54 20WT

CAN B BUS (-)

8

D55 20WT/OR

CAN B BUS (+)

9

-

-

10

-

-

11

X917 20DG

AUDIO SIGNAL COMMON

12

X16 20DG/YL

AUDIO SIGNAL RIGHT (+)

RECEIVER-SATELLITE RADIO - 1 WAY

CAV

CIRCUIT

FUNCTION

1

X917 18NA

AUDIO SIGNAL COMMON

WK

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 97

RESISTOR-BLOWER MOTOR (MTC) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

A

C73 12GY/LG

BLOWER M2 SPEED

B

C72 12OR/LG

BLOWER M1 SPEED

C

C71 20RD/LG

BLOWER LOW SPEED

D

C74 12LB

BLOWER HIGH SPEED

SEAT BELT-TENSIONER-DRIVER - 4 WAY

CAV

CIRCUIT

FUNCTION

1

R55 20LG/DG

DRIVER SEAT BELT TENSIONER LINE 1

2

R53 20LG/YL

DRIVER SEAT BELT TENSIONER LINE 2

3

Z911 20BK

GROUND

4

G10 20VT/LG

SEAT BELT SWITCH SENSE

SEAT BELT-TENSIONER-PASSENGER - YELLOW 2 WAY

CAV

CIRCUIT

FUNCTION

1

R54 20LB/YL

PASSENGER SEAT BELT TENSIONER LINE 2

2

R56 20LB/DG

PASSENGER SEAT BELT TENSIONER LINE 1

SENSOR-ACCELERATOR PEDAL POSITION (5.7L/DIESEL) - 6 WAY

CAV

CIRCUIT

FUNCTION

1

F856 20YL/PK

5 VOLT SUPPLY

2

K29 20WT/BR

APPS NO. 2 SIGNAL

3

K400 20BR/VT

APPS NO. 2 RETURN

4

K167 20BR/TN (5.7L)

APPS NO. 1 RETURN

4

K167 16BR/TN (DIESEL)

APPS NO. 1 RETURN

5

K23 20BR/LB

APPS NO. 1 SIGNAL

6

F855 20PK/YL

5 VOLT SUPPLY

8W - 80 - 98

8W-80 CONNECTOR PIN-OUTS

WK

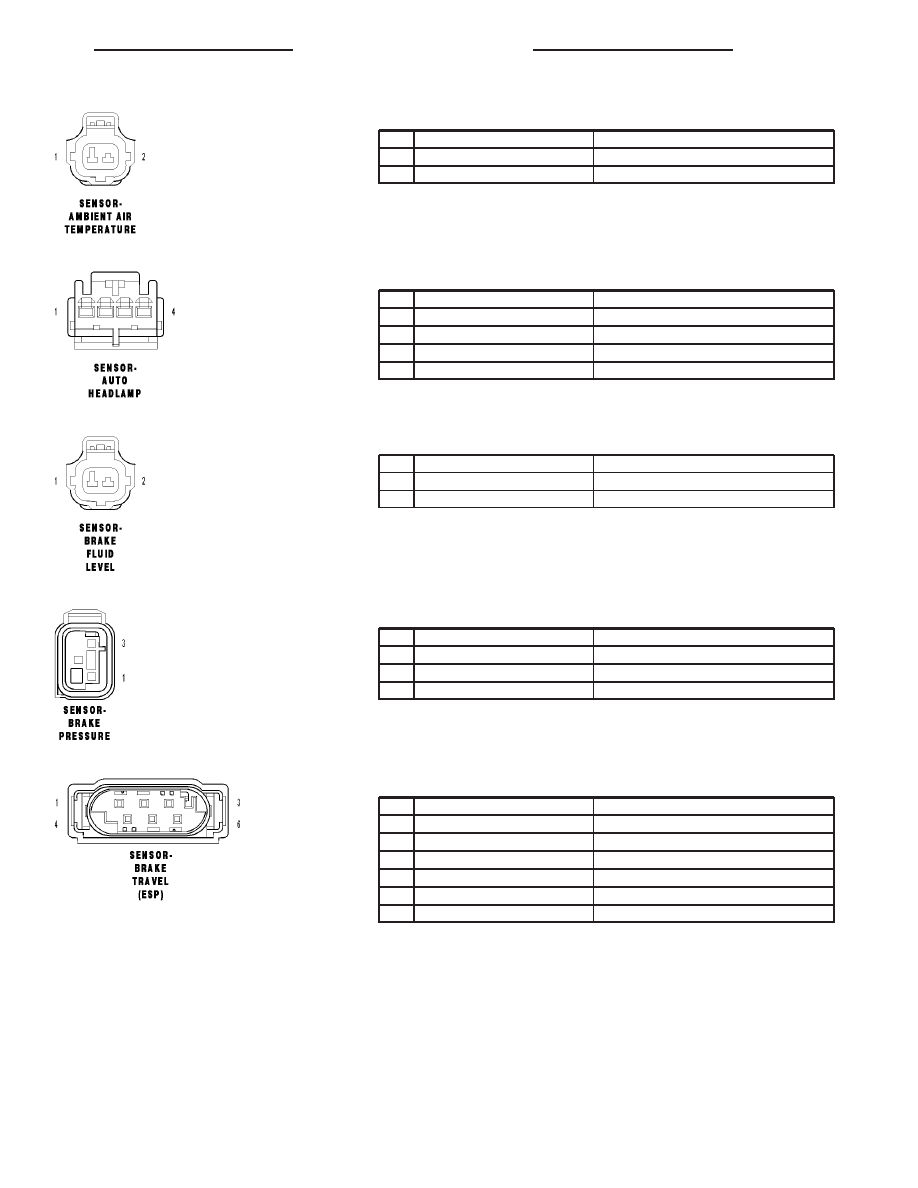

SENSOR-AMBIENT AIR TEMPERATURE - 2 WAY

CAV

CIRCUIT

FUNCTION

1

G931 20VT/BR

SENSOR GROUND

2

G31 20VT/OR

AAT SIGNAL

SENSOR-AUTO HEADLAMP - 4 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

L924 20WT/TN

AUTO HEADLAMPS SIGNAL RETURN

3

L24 20WT/VT

AUTO HEADLAMPS SIGNAL

4

-

-

SENSOR-BRAKE FLUID LEVEL - 2 WAY

CAV

CIRCUIT

FUNCTION

1

B20 20DG/OR

BRAKE FLUID LEVEL SWITCH SENSE

2

Z387 20BK

GROUND

SENSOR-BRAKE PRESSURE - 3 WAY

CAV

CIRCUIT

FUNCTION

1

B986 18DG/TN

BRAKE PRESSURE SENSOR RETURN

2

B84 18DG/DB

BRAKE PRESSURE SENSOR SIGNAL

3

B83 18DG/WT

BRAKE PRESSURE SENSOR SUPPLY

SENSOR-BRAKE TRAVEL (ESP) - 6 WAY

CAV

CIRCUIT

FUNCTION

1

B135 18DG/LG

BRAKE PEDAL FORCE SWITCH OPEN

2

B134 18DG/YL

BRAKE PEDAL FORCE SWITCH CLOSE

3

B984 18DG/OR

BRAKE PRESSURE SENSOR RETURN

4

B131 18DG/VT

ACTIVE BRAKE BOOSTER SOLENOID(+)

5

B136 18DG/LB

BRAKE PEDAL FORCE SWITCH SIGNAL

6

-

-
