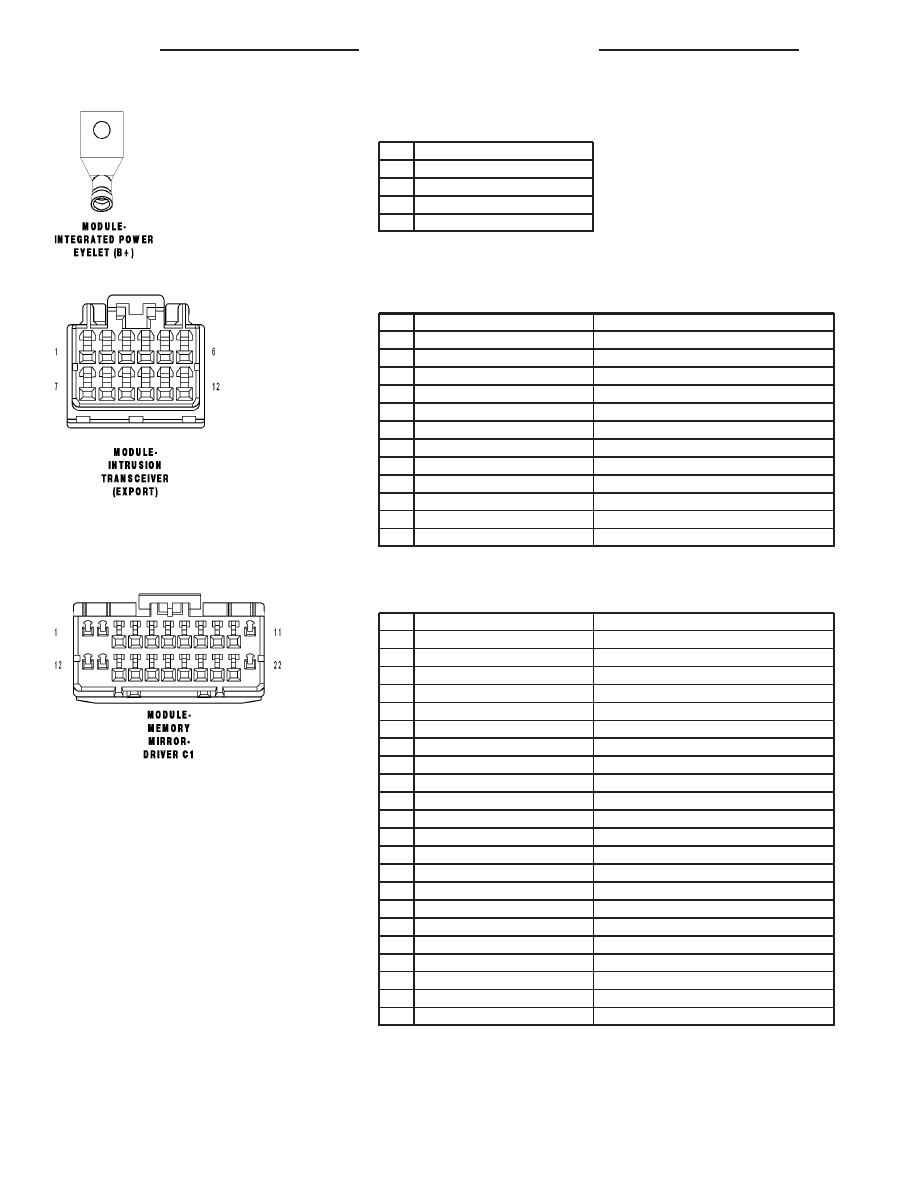

MODULE-INTEGRATED POWER EYELET (B+) - 1

WAY

CAV

CIRCUIT

1

A0 06RD (DIESEL)

1

A1 04RD (DIESEL)

1

A1 06RD (GAS)

1

A0 08RD (GAS)

MODULE-INTRUSION TRANSCEIVER (EXPORT) - 12 WAY

CAV

CIRCUIT

FUNCTION

1

A114 20OR/RD

FUSED B(+)

2

-

-

3

A645 20RD/VT

REAR INTRUSION SENSOR SIGNAL

4

G460 20DG/VT

FRONT INTRUSION SENSOR SIGNAL

5

D96 20WT/BK

SIREN SIGNAL CONTROL

6

D55 20WT/OR

CAN B BUS (+)

7

Z915 20BK

GROUND

8

-

-

9

G945 20VT/DG

SENSOR GROUND

10

G946 20LG/VT

SENSOR GROUND

11

-

-

12

D54 20WT

CAN B BUS (-)

MODULE-MEMORY MIRROR-DRIVER C1 - 22 WAY

CAV

CIRCUIT

FUNCTION

1

A931 20RD/WT

FUSED B(+)

2

C110 20DB/LB

DRIVER MIRROR HEATER DRIVER

3

P73 20TN/VT

DRIVER MIRROR COMMON DRIVER

4

P71 20TN/DG

DRIVER MIRROR VERTICAL DRIVER

5

P75 20TN/LG

DRIVER MIRROR HORIZONTAL DRIVER

6

P65 20TN/VT

DRIVER MIRROR HORIZONTAL POSITION SIGNAL

7

P67 20TN/OR

DRIVER MIRROR VERTICAL POSITION SIGNAL

8

P669 20OR/LG

DRIVER MIRROR SENSOR SUPPLY

9

G75 20VT

LEFT FRONT DOOR AJAR SWITCH SENSE

10

Z911 20BK

GROUND

11

-

-

12

Z911 20BK

GROUND

13

C910 20DB/GY

DRIVER MIRROR HEATER GROUND

14

-

-

15

-

-

16

-

-

17

P69 20TN/WT

DRIVER MIRROR SENSOR GROUND

18

D54 20WT

CAN B BUS (-)

19

D55 20WT/OR

CAN B BUS (+)

20

G161 20VT/DG

DRIVER DOOR LOCK SWITCH MUX

21

G775 20OR/VT

DRIVER DOOR LOCK SWITCH RETURN

22

-

-

8W - 80 - 76

8W-80 CONNECTOR PIN-OUTS

WK

MODULE-MEMORY MIRROR-DRIVER C2 - 16 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

P703 20DB/LG

MIRROR HORIZONTAL LEFT SWITCH SENSE

5

-

-

6

P76 20TN/LB

MIRROR COMMON DRIVER

7

P705 20LG/OR

MIRROR VERTICAL DOWN SWITCH SENSE

8

-

-

9

-

-

10

G920 20VT/YL

MEMORY SELECT SWITCH RETURN

11

-

-

12

-

-

13

P439 20LG/OR

MEMORY SELECT SWITCH MUX

14

-

-

15

P704 20LG/TN

MIRROR HORIZONTAL RIGHT SWITCH SENSE

16

P706 20LG/GY

MIRROR VERTICAL UP SWITCH SENSE

MODULE-MEMORY MIRROR-PASSENGER - 22 WAY

CAV

CIRCUIT

FUNCTION

1

A931 20RD/WT

FUSED B(+)

2

C16 20DB/GY

PASSENGER MIRROR HEATER DRIVER

3

P70 20TN/LB

PASSENGER MIRROR COMMON DRIVER

4

P72 20TN/GY

PASSENGER MIRROR VERTICAL DRIVER

5

P74 20TN/OR

PASSENGER MIRROR HORIZONTAL DRIVER

6

P68 20TN/YL

PASSENGER MIRROR HORIZONTAL POSITION SIG-
NAL

7

P64 20TN

PASSENGER MIRROR VERTICAL POSITION SIGNAL

8

P666 20LG/OR

PASSENGER MIRROR SENSOR SUPPLY

9

G74 20VT/WT

RIGHT FRONT DOOR AJAR SWITCH SENSE

10

-

-

11

-

-

12

Z908 20BK

GROUND

13

C917 20DB/YL

PASSENGER MIRROR HEATER GROUND

14

-

-

15

-

-

16

-

-

17

P66 20TN/LG

PASSENGER MIRROR SENSOR GROUND

18

D54 20WT

CAN B BUS (-)

19

D55 20WT/OR

CAN B BUS (+)

20

G160 20VT/BR

PASSENGER DOOR LOCK SWITCH MUX

21

G776 20VT/OR

PASSENGER DOOR LOCK SWITCH RETURN

22

-

-

WK

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 77

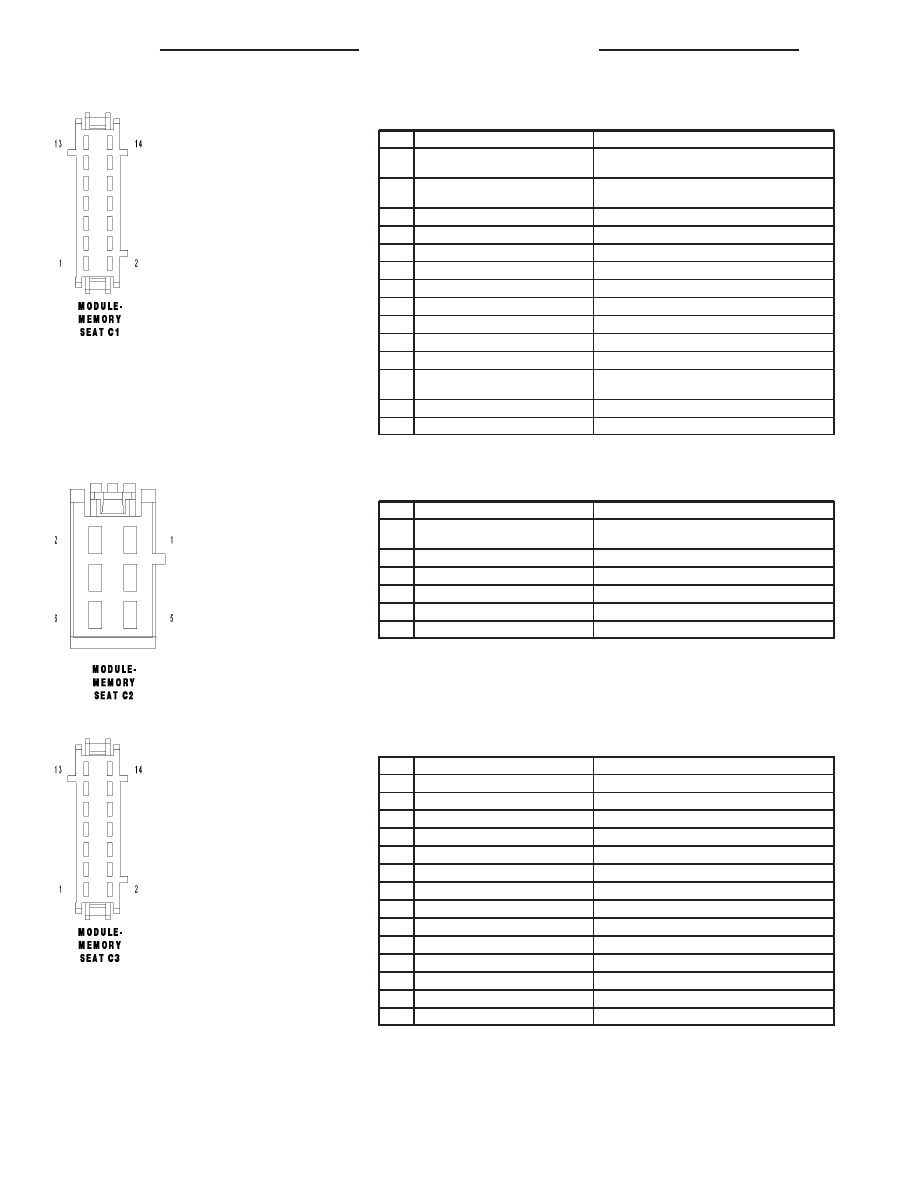

MODULE-MEMORY SEAT C1 - 14 WAY

CAV

CIRCUIT

FUNCTION

1

P205 16LG/DB (LHD MEMORY PED-
ALS)

ADJUSTABLE PEDALS MOTOR FORWARD

2

P206 16LG/TN (LHD MEMORY PED-
ALS)

ADJUSTABLE PEDALS MOTOR REARWARD

3

-

-

4

-

-

5

D54 20WT

CAN B BUS (-)

6

-

-

7

D55 20WT/OR

CAN B BUS (+)

8

A33 16RD/YL

FUSED B(+)

9

G11 20VT/TN (LHD MEMORY PEDALS) ADJUSTABLE PEDALS SENSOR SUPPLY

10

Z911 14BK

GROUND

11

-

-

12

G912 20VT/WT (LHD MEMORY PED-
ALS)

ADJUSTABLE PEDALS SENSOR RETURN

13

-

-

14

G12 20VT/BR (LHD MEMORY PEDALS) ADJUSTABLE PEDALS SENSOR SIGNAL

MODULE-MEMORY SEAT C2 - 6 WAY

CAV

CIRCUIT

FUNCTION

1

G493 20OR/VT

DRIVER SEAT RECLINER POSITION SENSOR
GROUND

2

P141 16LG/BR

DRIVER SEAT RECLINER UP DRIVER

3

-

-

4

P143 16LG/GY

DRIVER SEAT RECLINER DOWN DRIVER

5

G403 20VT/OR

DRIVER SEAT RECLINER POSITION SENSE

6

-

-

MODULE-MEMORY SEAT C3 - 14 WAY

CAV

CIRCUIT

FUNCTION

1

G404 20VT/YL

DRIVER SEAT FRONT VERTICAL POSITION SENSE

2

G402 20VT/DB

DRIVER SEAT REAR VERTICAL POSITION SENSE

3

G401 20VT/LG

DRIVER SEAT HORIZONTAL POSITION SENSE

4

G494 20YL/VT

DRIVER SEAT FRONT VERTICAL SENSOR GROUND

5

G492 20LB/VT

DRIVER SEAT REAR VERTICAL SENSOR GROUND

6

G491 20VT/GY

DRIVER SEAT HORIZONTAL SENSOR GROUND

7

-

-

8

P115 16LG

DRIVER SEAT HORIZONTAL FORWARD DRIVER

9

P117 16LG/LB

DRIVER SEAT HORIZONTAL REARWARD DRIVER

10

P113 16LG/WT

DRIVER SEAT REAR VERTICAL DOWN DRIVER

11

-

-

12

P111 16LG/YL

DRIVER SEAT REAR VERTICAL UP DRIVER

13

P121 16LG/DB

DRIVER SEAT FRONT VERTICAL DOWN DRIVER

14

P119 16LG/DG

DRIVER SEAT FRONT VERTICAL UP DRIVER

8W - 80 - 78

8W-80 CONNECTOR PIN-OUTS

WK

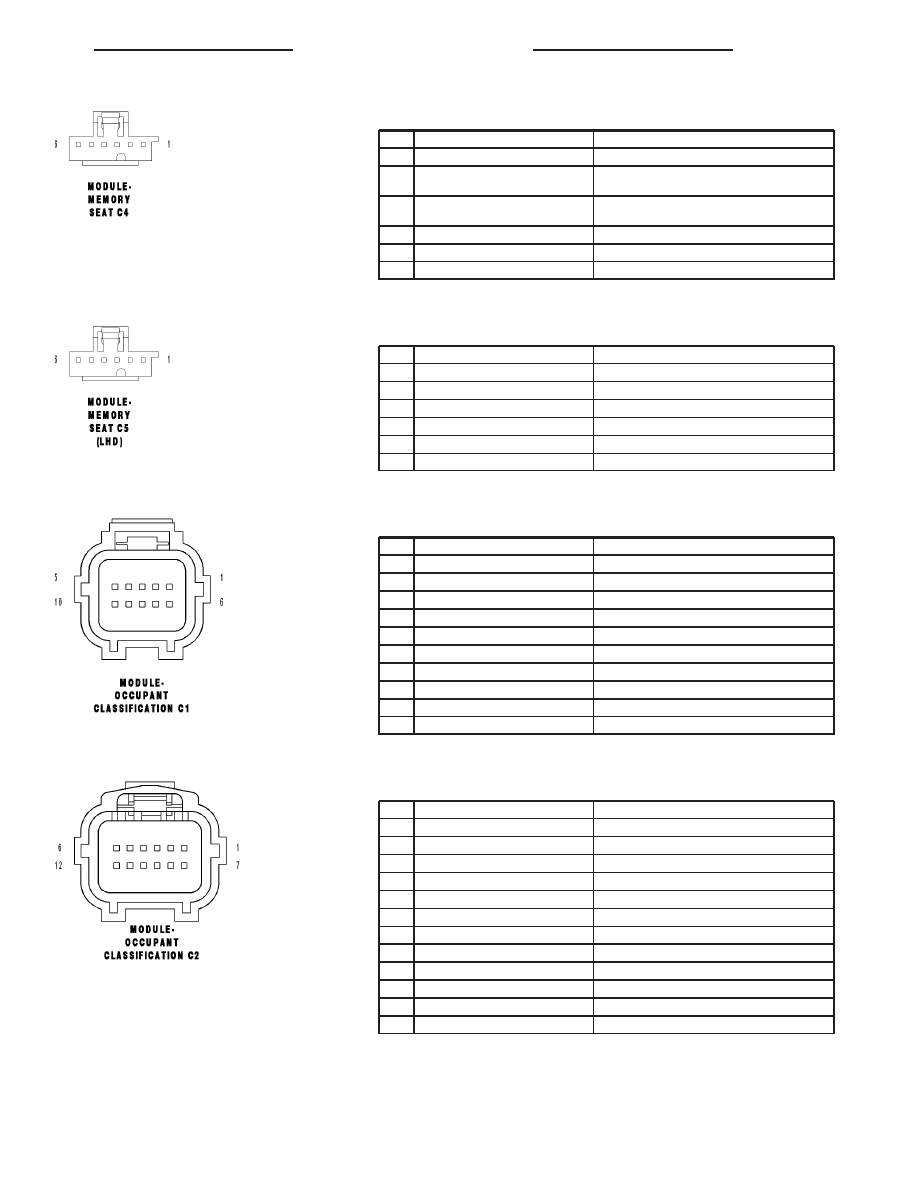

MODULE-MEMORY SEAT C4 - 6 WAY

CAV

CIRCUIT

FUNCTION

1

P599 20LG/TN

DRIVER SEAT SWITCH MUX RETURN

2

P239 20LG/WT

DRIVER SEAT SWITCH REAR VERTICAL/HORIZONTAL
SWITCH MUX

3

P339 20LG/DB

DRIVER SEAT SWITCH FRONT VERTICAL/RECLINER
SWITCH MUX

4

-

-

5

-

-

6

P9 20LG/OR

DRIVER SEAT SWITCH SUPPLY

MODULE-MEMORY SEAT C5 (LHD) - 6 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

Q102 20OR/DB

ADJUSTABLE PEDALS SWITCH FORWARD

5

Q103 20OR/LG

ADJUSTABLE PEDALS SWITCH REARWARD

6

Q101 20OR/LB

ADJUSTABLE PEDALS SWITCH GROUND

MODULE-OCCUPANT CLASSIFICATION C1 - 10 WAY

CAV

CIRCUIT

FUNCTION

1

A27 20RD/LB

FUSED B(+)

2

F200 20PK/LB

FUSED IGNITION SWITCH OUTPUT (RUN-START)

3

-

-

4

D55 20WT/OR

CAN B BUS (+)

5

D54 20WT

CAN B BUS (-)

6

-

-

7

R263 20LB/VT

DRIVER SEAT POSITION SENSOR VOLTAGE

8

-

-

9

R261 20LB/WT

DRIVER SEAT POSITION SENSOR DATA

10

Z105 20BK

GROUND

MODULE-OCCUPANT CLASSIFICATION C2 - 12 WAY

CAV

CIRCUIT

FUNCTION

1

R726 20LG/YL

SEAT WEIGHT SENSOR 5 VOLT

2

R264 20VT/LB

PASSENGER SEAT POSITION SENSOR VOLTAGE

3

R717 20LG/DG

SEAT WEIGHT LEFT FRONT SENSOR SIGNAL

4

-

-

5

R718 20LB/DG

SEAT WEIGHT RIGHT FRONT SENSOR SIGNAL

6

-

-

7

R706 20LB/OR

SEAT WEIGHT RIGHT REAR SENSOR SIGNAL

8

-

-

9

R705 20LG/OR

SEAT WEIGHT LEFT REAR SENSOR SIGNAL

10

-

-

11

R262 20WT/LB

PASSENGER SEAT POSITION SENSOR DATA

12

R728 20LB/YL

SEAT WEIGHT SENSOR GROUND

WK

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 79
