MODULE-GLOW PLUG (DIESEL) - 1 WAY

CAV

CIRCUIT

FUNCTION

1

A904 10RD

FUSED B(+)

MODULE-GLOW PLUG TERMINAL (DIESEL) - 1 WAY

CAV

CIRCUIT

FUNCTION

1

A904 10RD

FUSED B(+)

MODULE-HANDS FREE - 22 WAY

CAV

CIRCUIT

FUNCTION

1

A114 18GY/RD

FUSED B(+)

2

-

-

3

-

-

4

D54 20WT

CAN B BUS (-)

5

X722 20LB/DG

MICROPHONE 2 IN (+)

6

-

-

7

-

-

8

X703 20DG/OR

LEFT AUDIO OUTPUT

9

X704 20DG/YL

RIGHT AUDIO OUTPUT

10

X795 20DG

COMMON AUDIO OUTPUT

11

-

-

12

-

-

13

-

-

14

D55 20WT/OR

CAN B BUS (+)

15

X730 20GY/YL

VOICE RECOGNITION/PHONE SWITCH SIGNAL

16

X712 20DG/LB

MICROPHONE 1 IN (+)

17

X792 20LB/YL

MICROPHONE IN (-)

18

X735 20NA

HANDS FREE MICROPHONE SHIELD

19

-

-

20

X793 20DG/OR

MICROPHONE FEED

21

X835 20OR/GY

SENSOR GROUND

22

Z907 20BK

GROUND

8W - 80 - 72

8W-80 CONNECTOR PIN-OUTS

WK

MODULE-HANDS FREE SHIELD - 1 WAY

CAV

CIRCUIT

FUNCTION

1

X735 20GY/LB

HANDS FREE MICROPHONE SHIELD

MODULE-HEATED SEAT - 6 WAY

CAV

CIRCUIT

FUNCTION

1

Z917 14BK

GROUND

2

A33 16BK/RD (LHD)

FUSED B(+)

2

A33 16RD/YL (RHD)

FUSED B(+)

3

P187 16LG/BR

LEFT SEAT HEATER B(+) DRIVER

4

P188 16LG/VT

RIGHT SEAT HEATER B(+) DRIVER

5

D54 20WT

CAN B BUS (-)

6

D55 20WT/OR

CAN B BUS (+)

MODULE-HYDRAULIC COOLING FAN (HEC) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

A916 16RD/GY

FUSED B(+)

2

K173 20BR/VT

HYDRAULIC RADIATOR FAN SOLENOID CONTROL

3

Z823 20BK/DG

GROUND

WK

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 73

MODULE-INTEGRATED POWER C1 - 40 WAY

CAV

CIRCUIT

FUNCTION

1

A118 16RD/OR

FUSED B(+)

2

A909 14RD

FUSED B(+)

3

-

-

4

-

-

5

L778 20WT/DB

FUSED PARK LAMP RELAY OUTPUT

6

L778 20WT/DB

FUSED PARK LAMP RELAY OUTPUT

7

L777 20WT/BR

FUSED PARK LAMP RELAY OUTPUT

8

L777 20WT/BR

FUSED PARK LAMP RELAY OUTPUT

9

N23 10DB/DG (3.7L/4.7L)

HIGH SPEED RADIATOR FAN RELAY OUTPUT

10

W7 20BR/GY

FRONT WIPER PARK SWITCH SENSE

11

F20 20PK/GY

FUSED IGNITION SWITCH OUTPUT (RUN-START)

12

F944 18PK/TN

IGNITION SWITCH OUTPUT (RUN-START)

13

L76 18WT/BR

FUSED PARK LAMP RELAY OUTPUT

14

A114 18GY/RD (EXPORT)

FUSED B(+)

15

Z387 18BK

GROUND

16

L614 18WT/DB

TRAILER TOW TURN SIGNAL

17

L778 20WT/DB

FUSED PARK LAMP RELAY OUTPUT

18

C918 20BK/LB

FCM SENSOR RETURN

19

L777 20WT/BR

FUSED PARK LAMP RELAY OUTPUT

20

-

-

21

-

-

22

-

-

23

L62 18WT/OR

RIGHT REAR TURN SIGNAL CONTROL

24

K361 20BR/WT (DIESEL)

PTC NO. 2 RELAY CONTROL

25

N24 10DG/DB (3.7L/4.7L)

LOW SPEED RADIATOR FAN RELAY OUTPUT

26

F100 20PK/VT

FUSED RUN RELAY OUTPUT

27

F923 14PK/YL

RUN RELAY OUTPUT

28

Z131 18BK/DG

GROUND

29

W10 18BR

FRONT WASHER PUMP MOTOR CONTROL

30

K360 20GY/BR (DIESEL)

PTC NO. 1 RELAY CONTROL

31

W20 18BR/YL

REAR WASHER PUMP MOTOR CONTROL

32

A15 16RD/TN

FUSED ASD RELAY OUTPUT

33

A109 16TN/RD

FUEL PUMP RELAY OUTPUT

34

A109 16TN/RD

FUEL PUMP RELAY OUTPUT

35

-

-

36

F1 18PK/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

37

-

-

38

-

-

39

Z387 18BK

GROUND

40

A114 18GY/RD

FUSED B(+)

8W - 80 - 74

8W-80 CONNECTOR PIN-OUTS

WK

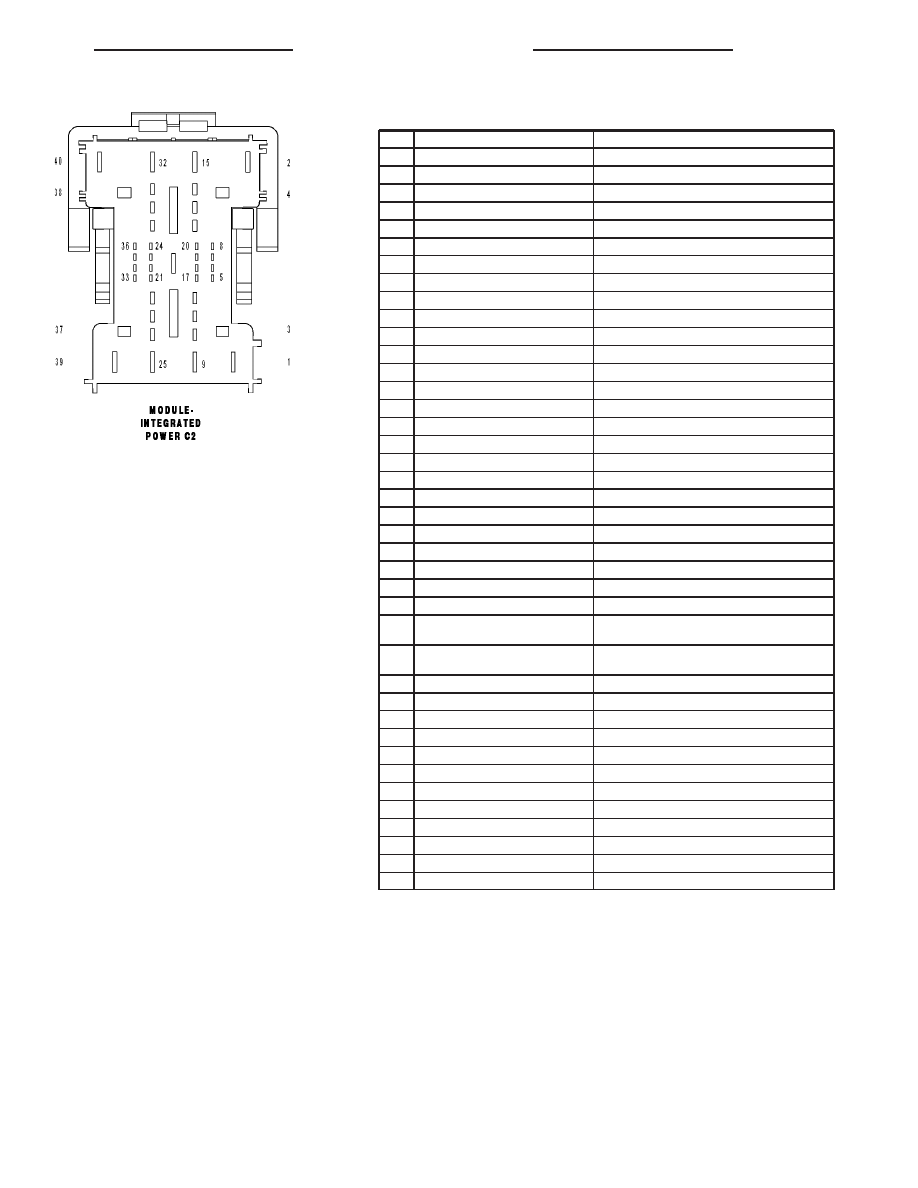

MODULE-INTEGRATED POWER C2 - 40 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

L1 18WT/LG

BACK-UP LAMP FEED

3

-

-

4

-

-

5

-

-

6

-

-

7

F942 20PK/LG

FUSED IGNITION SWITCH OUTPUT (RUN-START)

8

L1 18WT/LG

BACK-UP LAMP FEED

9

Z387 18BK

GROUND

10

A72 18RD/OR (3.7L/4.7L LHD)

ADJUSTABLE PEDALS RELAY OUTPUT

11

A15 16RD/TN

FUSED ASD RELAY OUTPUT

12

-

-

13

-

-

14

-

-

15

L63 18WT/DG

LEFT REAR TURN SIGNAL CONTROL

16

-

-

17

-

-

18

L89 18WT/OR

FRONT FOG LAMP RELAY OUTPUT

19

L89 18WT/OR

FRONT FOG LAMP RELAY OUTPUT

20

W12 20BR/OR

REAR WIPER RELAY CONTROL

21

-

-

22

-

-

23

K173 20BR/VT (5.7L/DIESEL)

HYDRAULIC RADIATOR FAN SOLENOID CONTROL

24

P305 20LG/LB

ACCESSORY DELAY RELAY CONTROL

25

A5 16RD/VT

FUSED B(+)

26

Z387 18BK

GROUND

27

W4 16BR/OR

FRONT WIPER HIGH/LOW RELAY HIGH SPEED OUT-
PUT

28

W3 16BR/WT

FRONT WIPER HIGH/LOW RELAY LOW SPEED OUT-
PUT

29

Z387 18BK

GROUND

30

-

-

31

L615 18WT/YL

TRAILER TOW TURN SIGNAL

32

-

-

33

-

-

34

-

-

35

X2 18DG/OR

HORN RELAY OUTPUT

36

A35 18RD/DG (EXPORT)

FUSED B(+)

37

-

-

38

-

-

39

-

-

40

-

-
