COIL-IGNITION-NO. 4 (5.7L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

A15 16RD/TN

FUSED ASD RELAY OUTPUT

2

K15 16DB

COIL CONTROL NO. 4

COIL-IGNITION-NO. 5 (3.7L/4.7L) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

K16 16DB/YL

COIL CONTROL NO. 5

2

A15 16RD/TN

FUSED ASD RELAY OUTPUT

3

-

-

COIL-IGNITION-NO. 5 (5.7L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

A15 16RD/TN

FUSED ASD RELAY OUTPUT

2

K16 16DB/YL

COIL CONTROL NO. 5

COIL-IGNITION-NO. 6 (3.7L/4.7L) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

K10 16DB/OR

COIL CONTROL NO. 6

2

A15 16RD/TN

FUSED ASD RELAY OUTPUT

3

-

-

8W - 80 - 44

8W-80 CONNECTOR PIN-OUTS

WK

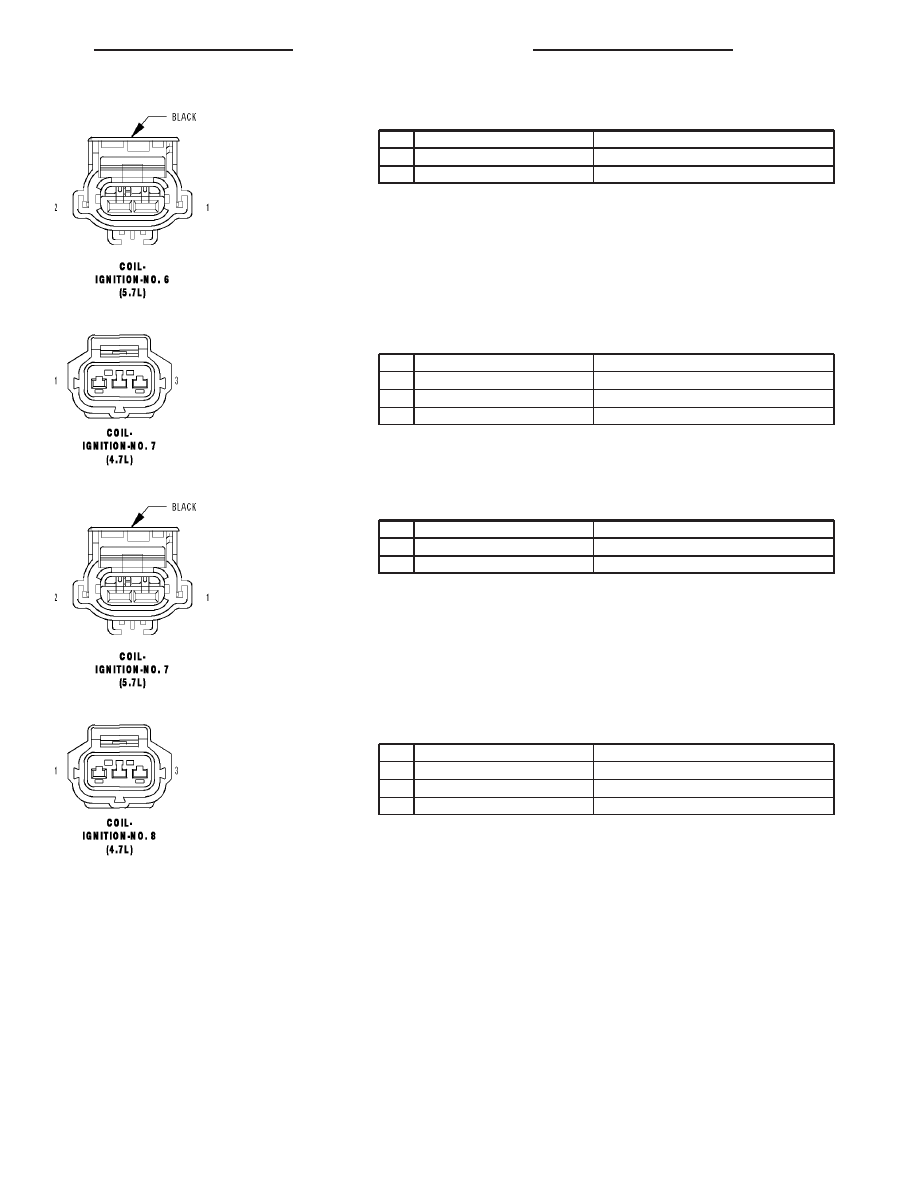

COIL-IGNITION-NO. 6 (5.7L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

A15 16RD/TN

FUSED ASD RELAY OUTPUT

2

K10 16DB/OR

COIL CONTROL NO. 6

COIL-IGNITION-NO. 7 (4.7L) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

K97 16BR/LG

COIL CONTROL NO. 7

2

A15 16RD/TN

FUSED ASD RELAY OUTPUT

3

-

-

COIL-IGNITION-NO. 7 (5.7L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

A15 16RD/TN

FUSED ASD RELAY OUTPUT

2

K97 16BR/LG

COIL CONTROL NO. 7

COIL-IGNITION-NO. 8 (4.7L) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

K98 16DB/BK

COIL CONTROL NO. 8

2

A15 16RD/TN

FUSED ASD RELAY OUTPUT

3

-

-

WK

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 45

COIL-IGNITION-NO. 8 (5.7L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

A15 16RD/TN

FUSED ASD RELAY OUTPUT

2

K98 16DB/BK

COIL CONTROL NO. 8

CONTROL-A/C-HEATER C1 (MTC) - 16 WAY

CAV

CIRCUIT

FUNCTION

1

F921 20PK/YL

FUSED RUN RELAY OUTPUT

2

-

-

3

Z906 18BK

GROUND

4

C221 20LB/OR

A/C SWITCH SENSE

5

C115 20DB

DEFOGGER RELAY CONTROL

6

-

-

7

E2 20OR/BR

PANEL LAMPS DRIVER

8

-

-

9

E16 20OR/GY

INDICATOR DIMMER SIGNAL

10

-

-

11

-

-

12

-

-

13

-

-

14

-

-

15

-

-

16

-

-

CONTROL-A/C-HEATER C1 (ATC) - 22 WAY

CAV

CIRCUIT

FUNCTION

1

F921 20PK/YL

FUSED RUN RELAY OUTPUT

2

A114 18GY/RD

FUSED B(+)

3

Z906 18BK

GROUND

4

D54 20WT

CAN B BUS (-)

5

D55 20WT/OR

CAN B BUS (+)

6

C115 20DB

DEFOGGER RELAY CONTROL

7

E2 20OR/BR

PANEL LAMPS DRIVER

8

G39 20VT/LB

SUN SENSOR NO. 1 SIGNAL

9

G139 20VT/OR

SUN SENSOR NO. 2 SIGNAL

10

-

-

11

G939 20VT/DB

SUN SENSOR RETURN

12

-

-

13

-

-

14

-

-

15

-

-

16

-

-

17

-

-

18

-

-

19

-

-

20

-

-

21

-

-

22

-

-

8W - 80 - 46

8W-80 CONNECTOR PIN-OUTS

WK

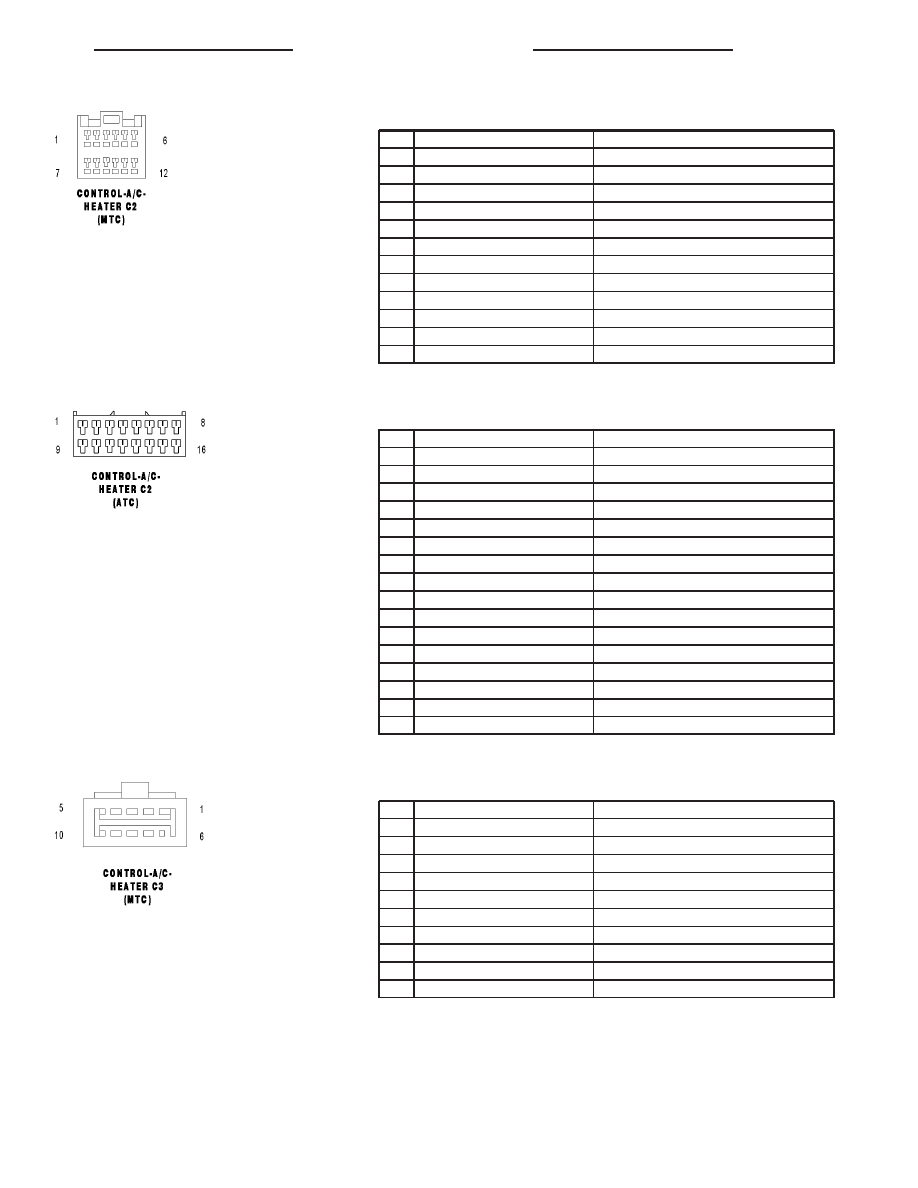

CONTROL-A/C-HEATER C2 (MTC) - 12 WAY

CAV

CIRCUIT

FUNCTION

1

C266 20DB/WT

FRONT MODE DOOR DRIVER

2

C66 20DB/LB

FRONT MODE DOOR COMMON DRIVER

3

C139 20WT/BR

REAR MODE DOOR DRIVER

4

C939 20BR/PK

REAR MODE DOOR COMMON DRIVER

5

C255 20LG/YL

LEFT BLEND DOOR DRIVER

6

C55 20LB/YL

LEFT BLEND DOOR COMMON DRIVER

7

C268 20DB/OR

RECIRCULATION DOOR DRIVER

8

C68 20DG/WT

RECIRCULATION DOOR COMMON DRIVER

9

C21 20WT/BK

EVAPORATOR TEMPERATURE SENSOR SIGNAL

10

C121 20RD/BK

SENSOR GROUND

11

C41 18LG

BLOWER SWITCH POSITION SIGNAL

12

-

-

CONTROL-A/C-HEATER C2 (ATC) - 16 WAY

CAV

CIRCUIT

FUNCTION

1

C266 20DB/WT

FRONT MODE DOOR DRIVER

2

C66 20DB/LB

FRONT MODE DOOR COMMON DRIVER

3

C268 20DB/OR

RECIRCULATION DOOR DRIVER

4

C68 20DG/WT

RECIRCULATION DOOR COMMON DRIVER

5

C255 20LG/YL

LEFT BLEND DOOR DRIVER

6

C55 20LB/YL

LEFT BLEND DOOR COMMON DRIVER

7

C61 20LB/GY

RIGHT BLEND DOOR DRIVER

8

C161 20LB/BR

RIGHT BLEND DOOR COMMON DRIVER

9

C139 20WT/BR

REAR MODE DOOR DRIVER

10

C939 20BR/PK

REAR MODE DOOR COMMON DRIVER

11

C21 20WT/BK

EVAPORATOR TEMPERATURE SENSOR SIGNAL

12

C121 20RD/BK

SENSOR GROUND

13

C56 20VT

FRONT BLOWER CONTROL

14

-

15

-

16

-

CONTROL-A/C-HEATER C3 (MTC) - 10 WAY

CAV

CIRCUIT

FUNCTION

1

C70 12LB

BLOWER HIGH SPEED

2

C41 18LG

BLOWER SWITCH POSITION SIGNAL

3

C73 12GY/LG

BLOWER M2 SPEED

4

Z134 12BK/LG

GROUND

5

-

-

6

-

-

7

-

-

8

-

-

9

C72 12OR/LG

BLOWER M1 SPEED

10

C71 20RD/LG

BLOWER LOW SPEED

WK

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 47
