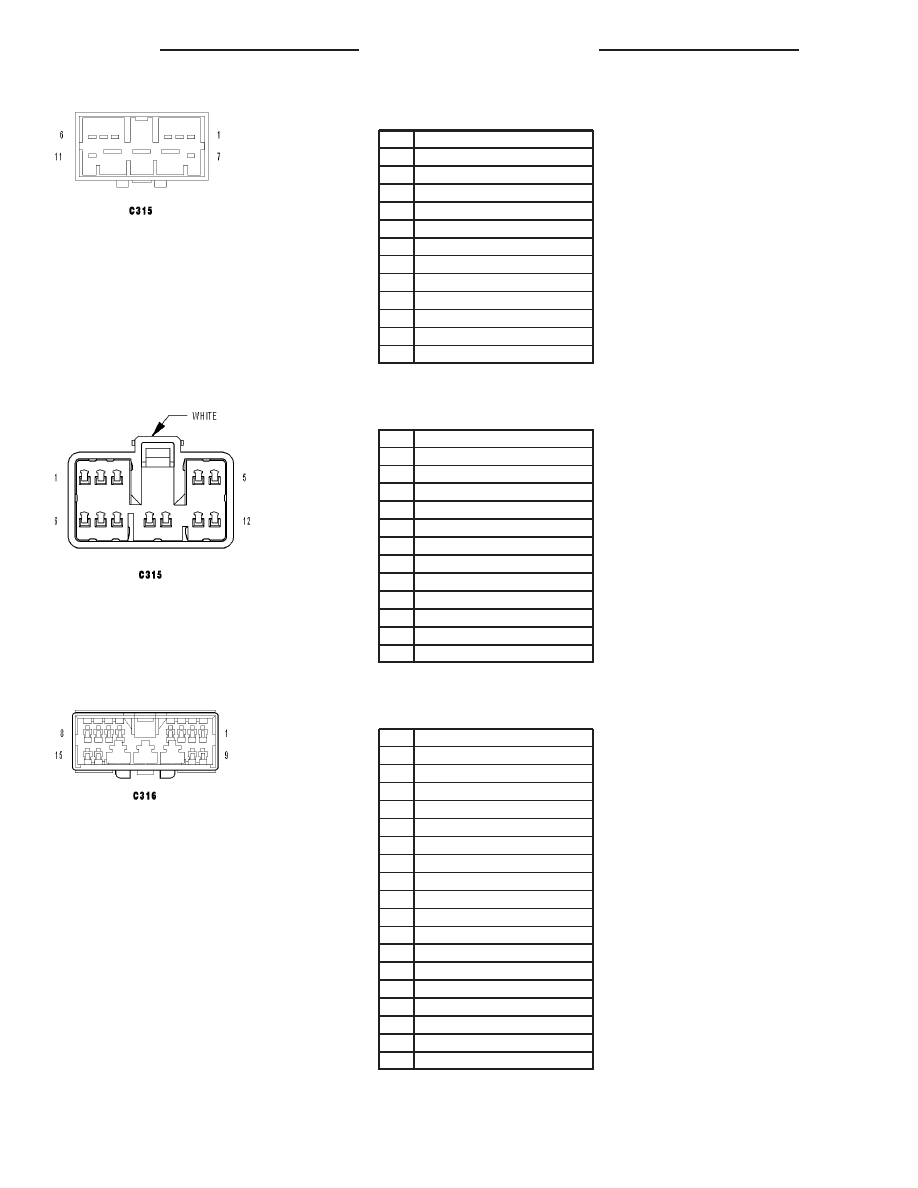

C315 - (DRIVER DOOR JUMPER SIDE)

CAV

CIRCUIT

1

P72 20TN/GY (EXCEPT VTSS)

2

P76 20TN/LB (EXCEPT VTSS)

3

P74 20TN/OR (EXCEPT VTSS)

4

P112 20TN/OR (VTSS)

5

P114 20TN/WT (VTSS)

6

P110 20LB/WT (HEATED MIRRORS)

7

P699 20LG/YL (HEATED MIRRORS)

8

Q21 16OR/WT

9

Q411 16OR/WT

10

Q612 16OR/DB

11

C17 20LB/WT (EXCEPT VTSS)

12

-

C315 - WHITE (DRIVER DOOR SIDE)

CAV

CIRCUIT

1

P72 20TN/GY (EXCEPT VTSS)

2

P76 20TN/LB (EXCEPT VTSS)

3

P74 20TN/OR (EXCEPT VTSS)

4

P112 20TN/OR (VTSS)

5

P114 20TN/WT (VTSS)

6

P110 20LB/WT (HEATED MIRRORS)

7

P699 20LG/YL (HEATED MIRRORS)

8

Q21 16OR/WT

9

Q411 16OR/WT

10

Q612 16OR/DB

11

C17 20LB/WT (EXCEPT VTSS)

12

-

C316 - (DRIVER DOOR JUMPER SIDE)

CAV

CIRCUIT

1

G75 20VT (VTSS)

2

D55 20WT/OR (VTSS)

3

D54 20WT (VTSS)

4

G160 20VT/BR (RHD HEATED MIRROR)

5

Q16 16OR/TN

6

Q11 16OR/LG

7

Q412 16OR/LB

8

Q15 16OR/LB

9

Q611 16OR/GY

10

Z463 20BK/LB (EXCEPT VTSS)

11

A929 16RD/DB

12

Q26 16OR/GY

13

Z911 16BK

14

A931 20RD/WT

15

G161 20VT/DG (LHD EXCEPT VTSS)

16

-

17

-

18

-

8W - 80 - 36

8W-80 CONNECTOR PIN-OUTS

WK

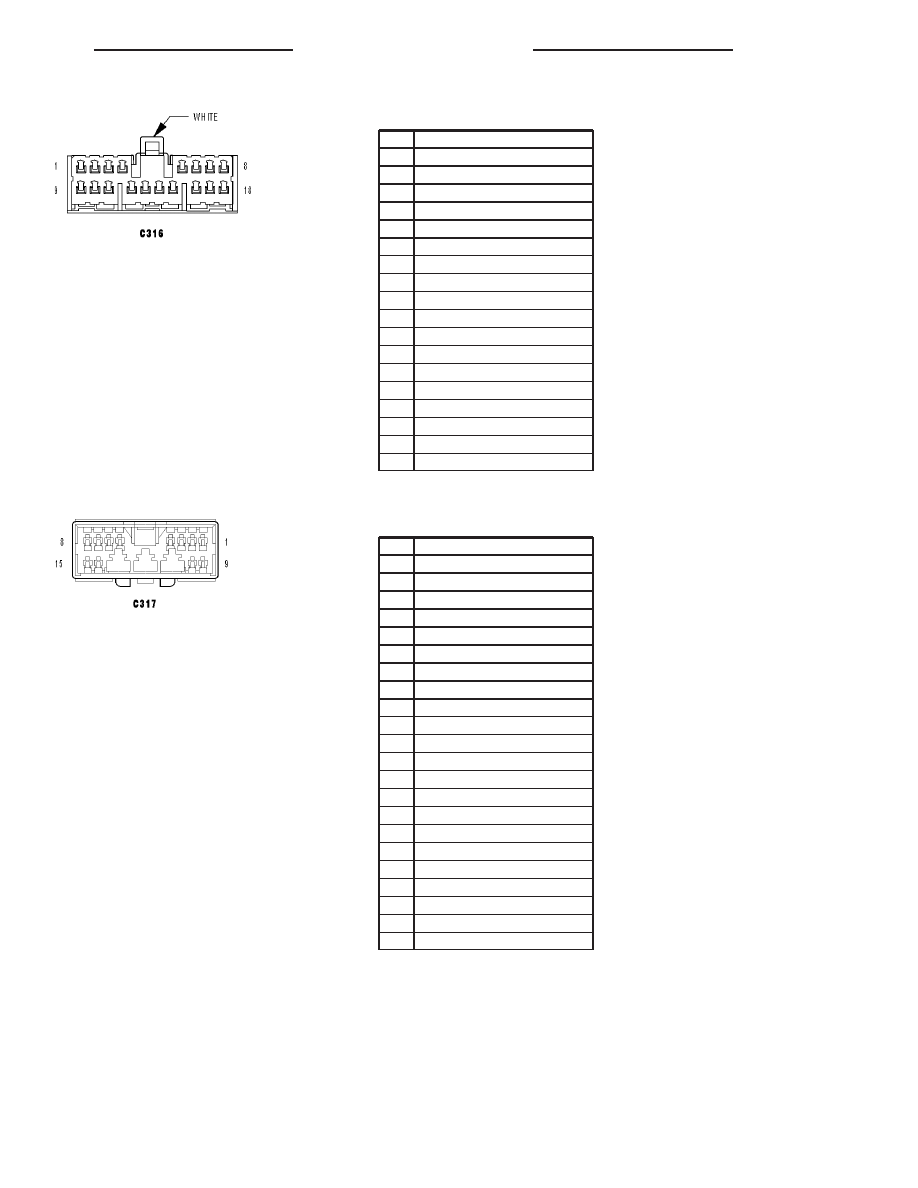

C316 - WHITE (DRIVER DOOR SIDE)

CAV

CIRCUIT

1

G75 20VT (VTSS)

2

D55 20WT/OR (VTSS)

3

D54 20WT (VTSS)

4

G160 20VT/BR (RHD HEATED MIRROR)

5

Q16 16OR/TN

6

Q11 16OR/LG

7

Q412 16OR/LB

8

Q15 16OR/LB

9

Q611 16OR/GY

10

Z463 20BK/LB (EXCEPT VTSS)

11

A929 16RD/DB

12

Q26 16OR/GY

13

Z911 16BK

14

A931 20RD/WT

15

G161 20VT/DG (LHD EXCEPT VTSS)

16

-

17

-

18

-

C317 - (PASSENGER DOOR JUMPER SIDE)

CAV

CIRCUIT

1

G160 20VT/BR (LHD)

1

G161 20VT/DG (RHD)

2

P72 20TN/GY (EXCEPT MEMORY)

2

D55 20WT/OR (MEMORY)

3

P76 20TN/LB (EXCEPT MEMORY)

3

D54 20WT (MEMORY)

4

Z463 20BK/LB (EXCEPT MEMORY)

4

G74 20VT/WT (MEMORY)

5

C17 20LB/DG (EXCEPT MEMORY)

5

A931 20RD/WT (MEMORY)

6

Z908 20BK

7

-

7

P110 20LB/WT (HEATED MIRRORS)

8

-

8

P699 20LG/YL (HEATED MIRRORS)

9

Q12 16OR/BR

10

Q26 16OR/GY

11

A929 16RD/LG

12

Q22 16OR/VT

13

Q16 16OR/TN

14

Q15 16OR/LB

15

-

WK

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 37

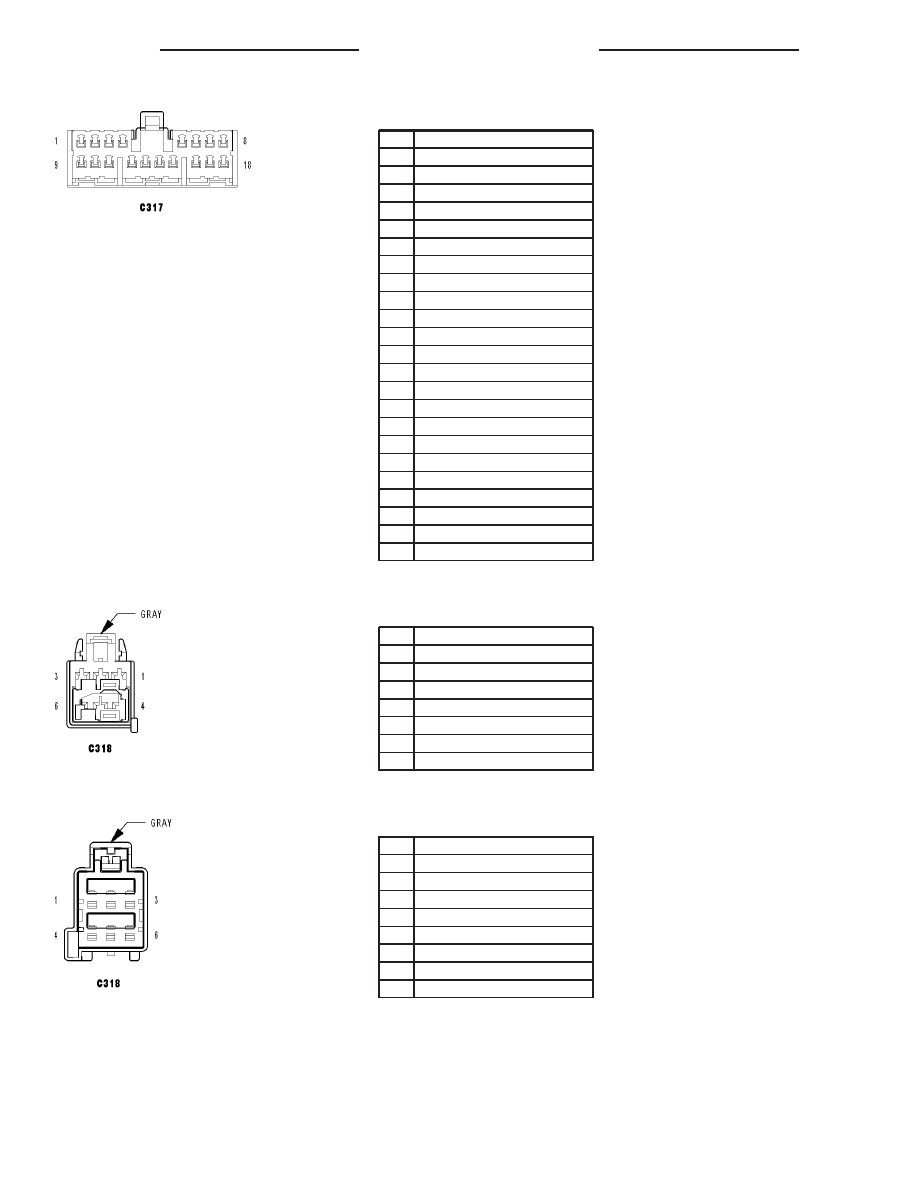

C317 - (PASSENGER DOOR SIDE)

CAV

CIRCUIT

1

G160 20VT/BR (LHD)

1

G161 20VT/DG (RHD)

2

P72 20TN/GY (EXCEPT MEMORY)

2

D55 20WT/OR (MEMORY)

3

P76 20TN/LB (EXCEPT MEMORY)

3

D54 20WT (MEMORY)

4

Z463 20BK/LB (EXCEPT MEMORY)

4

G74 20VT/WT (MEMORY)

5

C17 20LB/DG (EXCEPT MEMORY)

5

A931 20RD/WT (MEMORY)

6

Z908 20BK

7

P110 20LB/WT (HEATED MIRRORS)

8

P699 20LG/YL (HEATED MIRRORS)

9

Q12 16OR/BR

10

Q26 16OR/GY

11

A929 16RD/LG

12

Q22 16OR/VT

13

Q16 16OR/TN

14

Q15 16OR/LB

15

P74 20TN/OR (EXCEPT MEMORY)

16

-

17

-

18

-

C318 - GRAY (DRIVER SEAT JUMPER SIDE)

CAV

CIRCUIT

1

P141 16LG/BR

2

P43 16LG/VT (EXCEPT MEMORY)

2

P143 16LG/GY (MEMORY)

3

G403 20VT/OR (MEMORY)

4

G493 20OR/VT (MEMORY)

5

P187 16LG/BR (HEATED SEATS)

6

Z911 16BK (HEATED SEATS)

C318 - GRAY (DRIVER SEAT SIDE)

CAV

CIRCUIT

1

P41 16LG/GY (EXCEPT MEMORY)

1

P141 16LG/BR (MEMORY)

2

P43 16LG/VT (EXCEPT MEMORY)

2

P143 16LG/GY (MEMORY)

3

G403 20VT/OR (MEMORY)

4

G493 20OR/VT (MEMORY)

5

P187 16LG/BR (HEATED SEATS)

6

Z911 16BK (HEATED SEATS)

8W - 80 - 38

8W-80 CONNECTOR PIN-OUTS

WK

C319 - GRAY (PASSENGER SEAT SIDE)

CAV

CIRCUIT

1

P42 16LG/GY

2

P44 16LG/VT

3

-

4

-

5

P188 16LG/VT (HEATED SEATS)

6

Z909 16BK (HEATED SEATS)

C319 - GRAY (PASSENGER SEAT JUMPER

SIDE)

CAV

CIRCUIT

1

P42 16LG/GY

2

P44 16LG/VT

3

-

4

-

5

P188 16LG/VT (HEATED SEATS)

6

Z909 16BK (HEATED SEATS)

C320 - LT. GRAY (OVERHEAD SIDE)

CAV

CIRCUIT

1

Q6 20OR/LG

2

-

3

A932 18RD/DG

4

Q5 20OR/LB

5

Z914 16BK

6

D55 20WT/OR

7

D54 20WT

8

Q3 20OR/TN

9

Q4 20OR/YL

10

-

C320 - NATURAL (SUNROOF SIDE)

CAV

CIRCUIT

1

Q6 20OR/LG

2

-

3

A932 18RD

4

Q5 20OR/LB

5

Z914 18BK

6

D55 20WT/OR

7

D54 20WT

8

Q3 20OR/TN

9

Q4 20OR/YL

10

-

WK

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 39
