B210E-BATTERY VOLTAGE HIGH

8O - 330

RESTRAINTS - ELECTRICAL DIAGNOSTICS

WK

B210E-BATTERY VOLTAGE HIGH (CONTINUED)

For the Occupant Classification System circuit diagram (Refer to 8 - ELECTRICAL/RESTRAINTS - SCHEMATICS
AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
While the CAN bus ignition status received is RUN or Signal Not Available (SNA), the module checks the
(A27) Fused B+ circuit voltage input range.

•

Set Condition:
If the module detects that the battery voltage is greater than or equal to 24.25 volts ±0.25 volts for 10 seconds.

Possible Causes

VEHICLE CHARGING SYSTEM

OCCUPANT CLASSIFICATION MODULE (OCM)

Diagnostic Test

1.

CHECK FOR AN ACTIVE DTC

Turn the ignition on, then off, and then on again.

With the scan tool, read OCM DTCs.

Does the scan tool display active: B210E-BATTERY VOLTAGE HIGH?

Yes

>> Go To 2

No

>> Go To 4

2.

CHECK THE BATTERY VOLTAGE TO THE OCCUPANT CLASSIFICATION MODULE

With the scan tool in Data Display, read OCM battery voltage.

Is the battery voltage greater than 24.25 volts ±0.25 volts?

Yes

>> Go To 3—

No

>> Replace the OCM in accordance with the Service Information.

Perform OCS VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/RESTRAINTS - DIAGNOSIS
AND TESTING)

3.

CHECK FOR CHARGING SYSTEM RELATED DTCs IN THE POWERTRAIN CONTROL MODULE (PCM)

With the scan tool in ECU View, select PCM and check for any Charging System related DTCs.

Does the scan tool display any Charging System related DTCs?

Yes

>> Diagnose and repair the DTCs. Refer to (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING).

No

>> Replace the OCM in accordance with the Service Information.

Perform OCS VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/RESTRAINTS - DIAGNOSIS
AND TESTING)

WK

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 331

B210E-BATTERY VOLTAGE HIGH (CONTINUED)

4.

TEST FOR INTERMITTENT CONDITION

With the scan tool, record and erase all DTCs from all Airbag modules.

If any ACTIVE codes are present they must be resolved before diagnosing any stored codes.

WARNING: To avoid personal injury or death, turn the ignition off, disconnect the battery and wait two min-
utes before proceeding.
Using the wiring diagram/schematic as a guide, inspect the wiring and connectors.

Look for chaffed, pierced, pinched, or partially broken wires and broken, bent, pushed out, spread, corroded, or
contaminated terminals.

The following additional checks may assist you in identifying a possible intermittent problem.

Reconnect any disconnected components and harness connector.

WARNING: To avoid personal injury or death, turn the ignition on, then reconnect the battery.
With the scan tool, monitor active codes as you work through the following steps.

WARNING: To avoid personal injury or death, maintain a safe distance from all airbags while performing the
following steps.
Wiggle the wiring harness and connectors of the related airbag circuit or component.

If codes are related to the Driver Airbag circuits, rotate the steering wheel from stop to stop.

If only stored codes return, continue the test until the problem area has been isolated.

In the previous steps you have attempted to recreate the conditions responsible for setting the active DTC in ques-
tion.

Does the scan tool display any ACTIVE DTCs?

Yes

>> Select appropriate symptom from Symptom List.

No

>> No problem found. Erase all codes before returning vehicle to customer.

8O - 332

RESTRAINTS - ELECTRICAL DIAGNOSTICS

WK

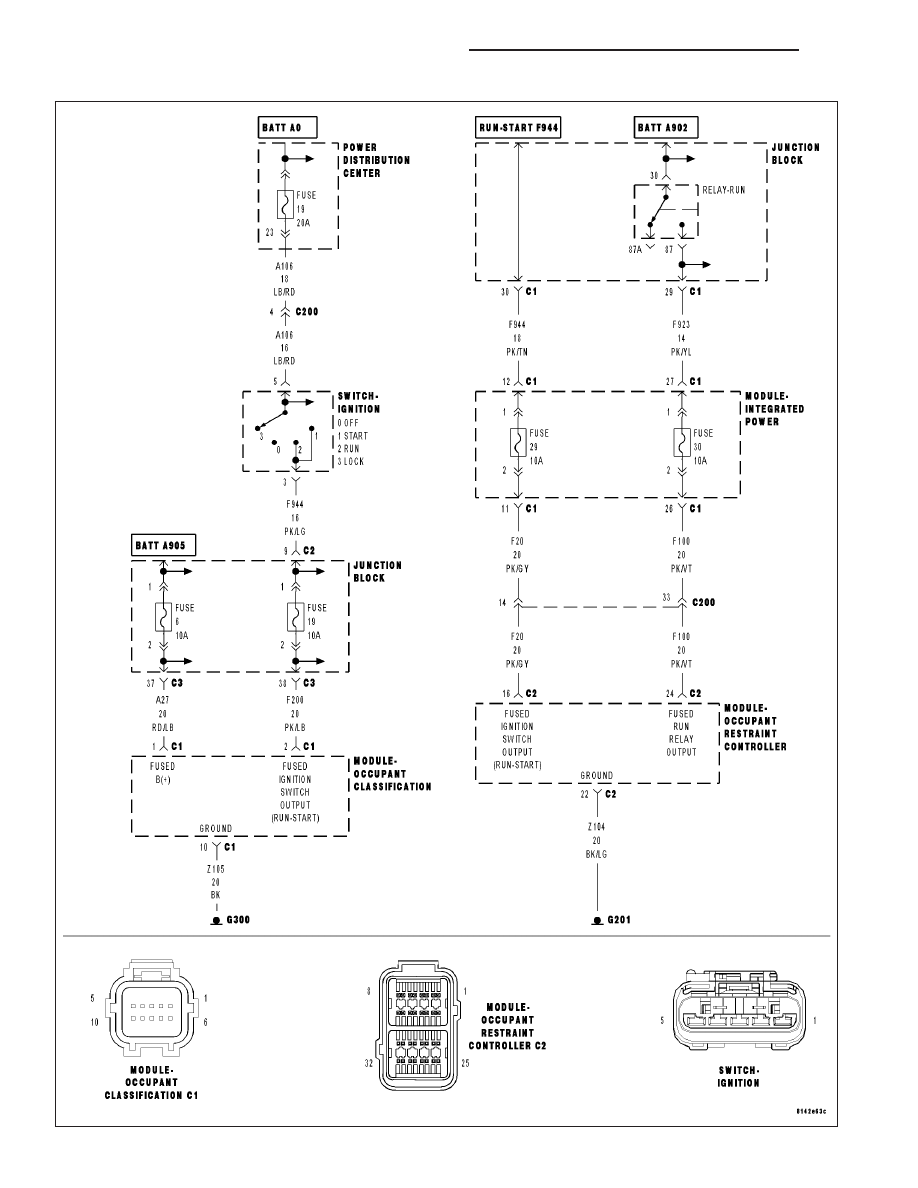

B212C-IGNITION RUN/START INPUT CIRCUIT OPEN

WK

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 333
