B1BA5-AIRBAG SQUIB CONFIGURATION MISMATCH (CONTINUED)

For the Airbag System circuit diagram (Refer to 8 - ELECTRICAL/RESTRAINTS - SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on.

•

Set Condition:
If an Occupant Restraint Controller (ORC) configured for vehicles without side airbags is installed in a vehicle
with side airbags.

Possible Causes

POWERTRAIN CONTROL MODULE (PCM)

OCCUPANT RESTRAINT CONTROLLER (ORC)

Diagnostic Test

1.

VERIFY THAT DTC B1BA5 AIRBAG SQUIB CONFIGURATION MISMATCH IS ACTIVE

NOTE: Ensure the battery is fully charged.

NOTE: When reconnecting Airbag system components, the ignition must be turned off and the battery must
be disconnected.
Turn the ignition on.

With the scan tool, read ORC DTCs.

Does the scan tool display active: B1BA5 AIRBAG SQUIB CONFIGURATION MISMATCH?

Yes

>> Go To 2

No

>> Go To 5

2.

VERIFY THAT VEHICLE IS EQUIPPED WITH OCCUPANT CLASSIFICATION SYSTEM (OCS)

Vehicles equipped with a Occupant Classification System (OCS) will have a Passenger Airbag On/Off Indicator
Lamp mounted to the dashboard. Verify that the vehicle is equipped with this indicator lamp.

With the scan tool, select ECU View and check that the Occupant Classification Module (OCM) is active on the bus.

Is the vehicle equipped with an Occupant Classification System (OCS)?

Yes

>> Go To 3

No

>> Replace the ORC in accordance with Service Information.

Perform ORC VERIFICATION TEST - VER 1.

3.

CHECK ORC PART NUMBER WITH SCAN TOOL

With the scan tool, select ECU View, select ORC, select ECU Details, and read the ORC part number.

Is the part number correct for the vehicle?

Yes

>> Go To 4

No

>> Replace the ORC in accordance with Service Information.

Perform ORC VERIFICATION TEST - VER 1.

8O - 286

RESTRAINTS - ELECTRICAL DIAGNOSTICS

WK

B1BA5-AIRBAG SQUIB CONFIGURATION MISMATCH (CONTINUED)

4.

CHECK VIN WITH SCAN TOOL

With the scan tool, read the VIN.

Is the correct VIN displayed?

Yes

>> Replace the ORC in accordance with Service Information.

Perform ORC VERIFICATION TEST - VER 1.

No

>> Replace the Powertrain Control Module (PCM) in accordance with Service Information.

Perform ORC VERIFICATION TEST - VER 1.

5.

TEST FOR INTERMITTENT CONDITION

With the scan tool, record and erase all DTCs from all Airbag modules.

If any ACTIVE codes are present they must be resolved before diagnosing any stored codes.

WARNING: To avoid personal injury or death, turn the ignition off, disconnect the battery and wait two min-
utes before proceeding.
Using the wiring diagram/schematic as a guide, inspect the wiring and connectors.

Look for chaffed, pierced, pinched, or partially broken wires and broken, bent, pushed out, spread, corroded, or
contaminated terminals.

The following additional checks may assist you in identifying a possible intermittent problem.

Reconnect any disconnected components and harness connector.

WARNING: To avoid personal injury or death, turn the ignition on, then reconnect the battery.
With the scan tool, monitor active codes as you work through the following steps.

WARNING: To avoid personal injury or death, maintain a safe distance from all airbags while performing the
following steps.
Wiggle the wiring harness and connectors of the related airbag circuit or component.

If codes are related to the Driver Airbag circuits, rotate the steering wheel from stop to stop.

If only stored codes return, continue the test until the problem area has been isolated.

In the previous steps you have attempted to recreate the conditions responsible for setting the active DTC in ques-
tion.

Does the scan tool display any ACTIVE DTCs?

Yes

>> Select appropriate symptom from Symptom List.

No

>> No problem found at this time. Erase all codes before returning vehicle to customer.

WK

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 287

B1BA6-OCCUPANT CLASSIFICATION UNDETERMINED

For the Occupant Classification System circuit diagram (Refer to 8 - ELECTRICAL/RESTRAINTS - SCHEMATICS
AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on or off.

•

Set Condition:
Because other DTCs have made occupant detection impossible. This DTC will set in addition to all sensor and
module DTCs and will be erased when the repairs are completed.

Refer to B1BA7–OCCUPANT CLASSIFICATION SYSTEM VERIFICATION REQUIRED for the diagnostic test pro-
cedure.

8O - 288

RESTRAINTS - ELECTRICAL DIAGNOSTICS

WK

B1BA7-OCCUPANT CLASSIFICATION SYSTEM VERIFICATION REQUIRED

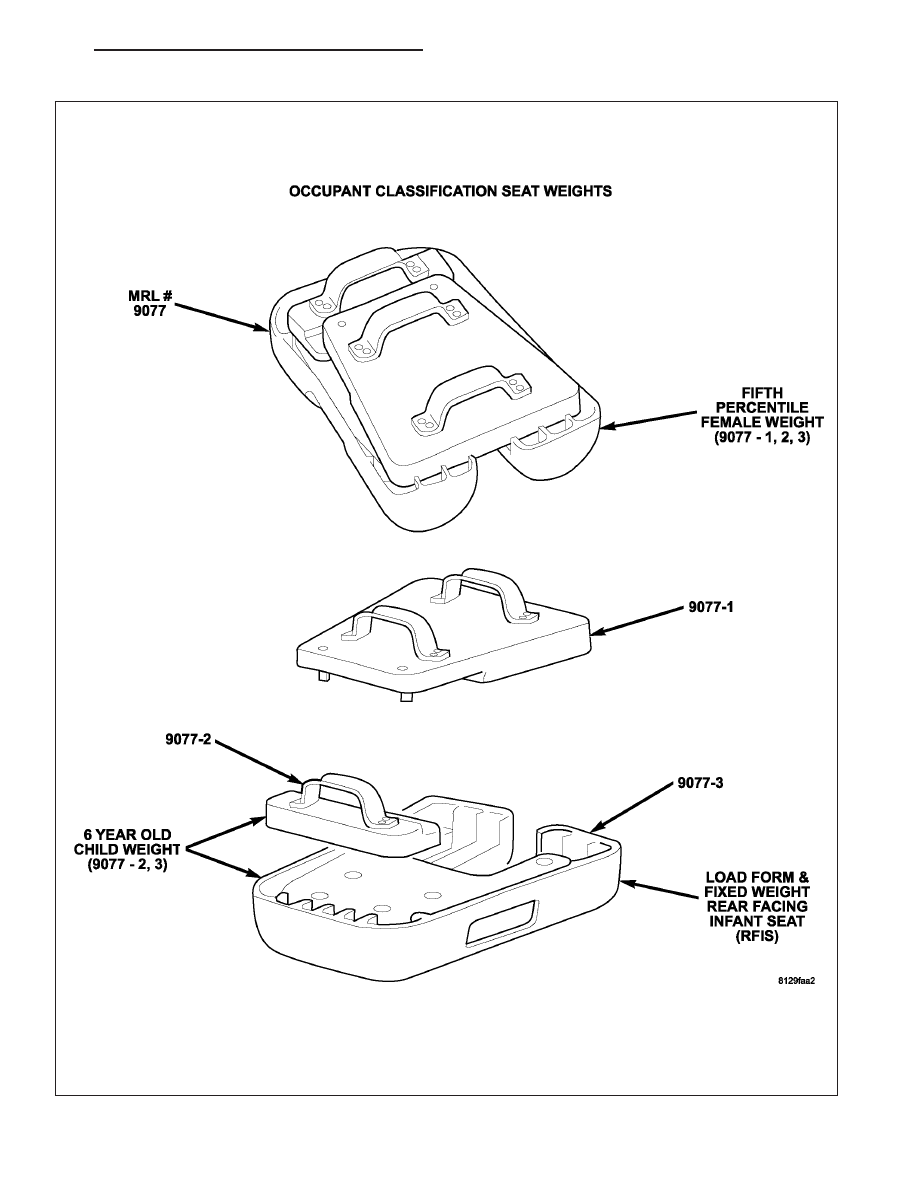

OCS SEAT WEIGHTS MRL #9077

WK

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 289
