B1B71-UP-FRONT RIGHT SATELLITE ACCELERATION SENSOR INTERNAL (CONTINUED)

For the Airbag System circuit diagram (Refer to 8 - ELECTRICAL/RESTRAINTS - SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
The Occupant Restraint Controller (ORC) continuously communicates with the Front Right Impact Sensor over
the sensor signal circuit. The sensor communication and on board diagnostics are powered by the ORC signal.

•

Set Condition:
This code will set, if the ORC and the Front Right Impact Sensor do not establish and maintain valid data
communications.

Possible Causes

(R80) SIGNAL CIRCUIT SHORTED TO BATTERY

(R80) SIGNAL CIRCUIT SHORTED TO GROUND

(R80, R82) FRONT RIGHT IMPACT SENSOR CIRCUITS SHORTED TOGETHER

(R82) FRONT RIGHT IMPACT SENSOR GROUND CIRCUIT OPEN

(R80) FRONT RIGHT IMPACT SENSOR SIGNAL CIRCUIT OPEN

ORC, FRONT RIGHT IMPACT SENSOR

Diagnostic Test

1.

VERIFY THAT DTC B1B71-UP-FRONT RIGHT SATELLITE ACCELERATION SENSOR INTERNAL IS
ACTIVE

NOTE: Ensure the battery is fully charged.

NOTE: When reconnecting Airbag system components, the ignition must be turned off and the battery must
be disconnected.
Turn the ignition on.

With the scan tool, read ORC DTCs.

Does the scan tool display active: B1B71-UP-FRONT RIGHT SATELLITE ACCELERATION SENSOR INTER-
NAL?

Yes

>> Go To 2

No

>> Go To 9

8O - 166

RESTRAINTS - ELECTRICAL DIAGNOSTICS

WK

B1B71-UP-FRONT RIGHT SATELLITE ACCELERATION SENSOR INTERNAL (CONTINUED)

2.

CHECK THE (R80, R82) FRONT RIGHT IMPACT SENSOR SIGNAL AND GROUND CIRCUITS FOR A
SHORT TO BATTERY

WARNING: To avoid personal injury or death, turn the ignition off,
disconnect the battery and wait two minutes before proceeding.
Disconnect the Front Right Impact Sensor connector.

Disconnect the ORC connector.

WARNING: To avoid personal injury or death, turn the ignition on,
then reconnect the battery.

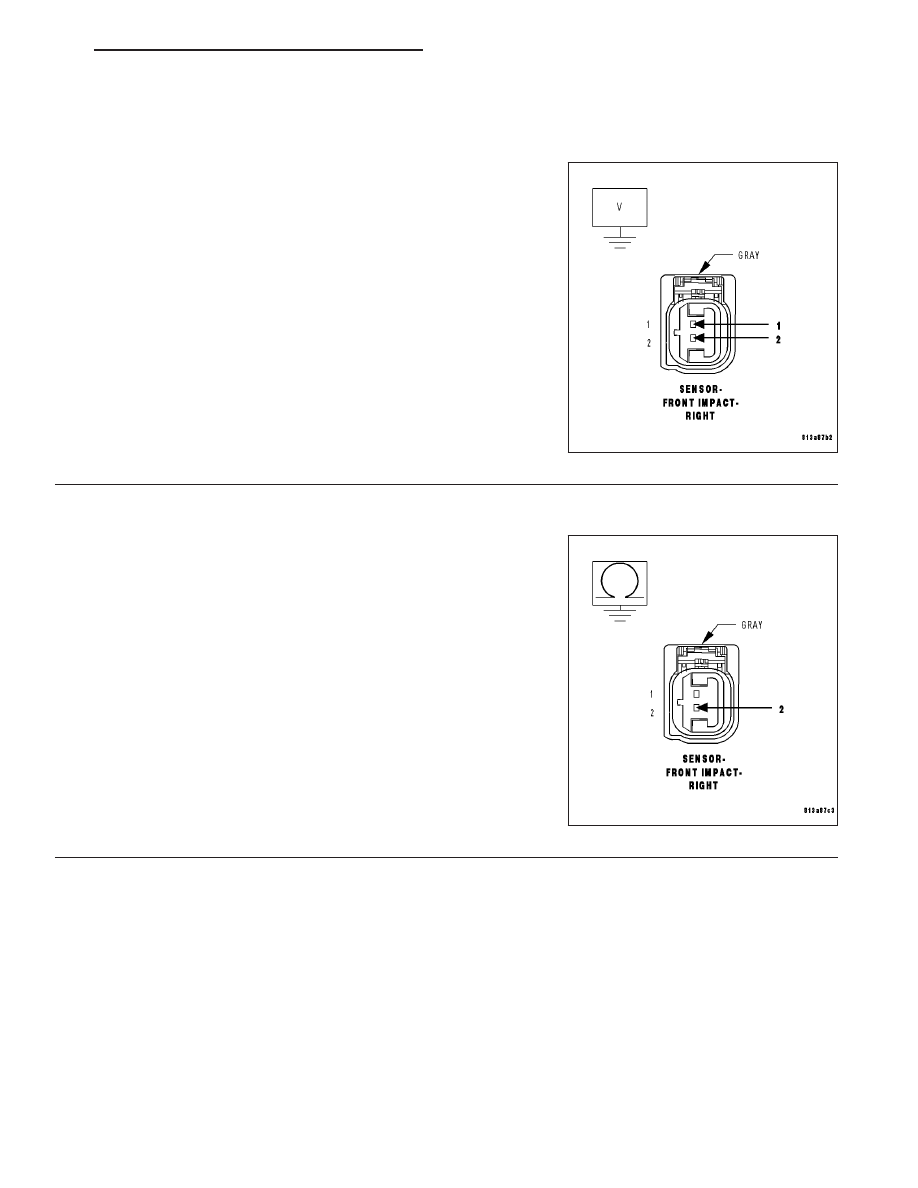

Measure the voltage of the (R80) Front Right Impact Sensor Signal
circuit and (R82) Sensor Ground circuit at the Front Right Impact Sen-
sor connector and ground.

Is there any voltage present?

Yes

>> Repair the (R80, R82) Front Right Impact Sensor circuits

for a short to battery.

Perform the ORC VERIFICATION TEST - VER 1.

No

>> Go To 3

3.

CHECK THE (R80) FRONT RIGHT IMPACT SENSOR SIGNAL CIRCUIT FOR A SHORT TO GROUND

WARNING: To avoid personal injury or death, turn ignition on,
then reconnect the battery.
Measure the resistance of the (R80) Front Right Impact Sensor Signal
circuit between the Front Right Impact Sensor connector and ground.

Is the resistance below 100K ohms?

Yes

>> Repair the (R80) Front Right Impact Sensor Signal circuit

for a short to ground.

Perform the ORC VERIFICATION TEST - VER 1.

No

>> Go To 4

WK

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 167

B1B71-UP-FRONT RIGHT SATELLITE ACCELERATION SENSOR INTERNAL (CONTINUED)

4.

CHECK THE (R80, R82) FRONT RIGHT IMPACT SENSOR CIRCUITS FOR A SHORT TOGETHER

Measure the resistance between the (R80) Front Right Impact Sensor
Signal and (R82) Sensor Ground circuits at the Front Right Impact
Sensor connector.

Is the resistance below 100K ohms?

Yes

>> Repair the (R80, R82) Front Right Impact Sensor circuits

shorted together.

Perform the ORC VERIFICATION TEST - VER 1.

No

>> Go To 5

5.

CHECK THE (R82) FRONT RIGHT IMPACT SENSOR GROUND CIRCUIT FOR AN OPEN OR HIGH
RESISTANCE

Connect the 8443 Load Tool ORC Adaptor to the Occupant Control
Module connector.

Measure the resistance of the (R82) Front Right Impact Sensor
Ground circuit between the Front Right Impact Sensor connector and
the 8443 Load Tool ORC Adaptor.

Is the resistance below 1 ohm?

Yes

>> Go To 6

No

>> Repair the (R82) Front Right Impact Sensor 2 Ground cir-

cuit for an open or high resistance.

Perform the ORC VERIFICATION TEST - VER 1.

8O - 168

RESTRAINTS - ELECTRICAL DIAGNOSTICS

WK

B1B71-UP-FRONT RIGHT SATELLITE ACCELERATION SENSOR INTERNAL (CONTINUED)

6.

CHECK THE (R80) FRONT RIGHT IMPACT SENSOR CIRCUIT FOR AN OPEN OR HIGH RESISTANCE

Measure the resistance of the (R80) Front Right Impact Sensor Signal
circuit between the Front Right Impact Sensor connector and the 8443
Load Tool ORC Adaptor.

Is the resistance below 1 ohm?

Yes

>> Go To 7

No

>> Repair the (R80) Front Right Impact Sensor Signal circuit

for an open or high resistance.

Perform the ORC VERIFICATION TEST - VER 1.

7.

CHECK OPERATION OF THE FRONT RIGHT IMPACT SENSOR

Replace the Front Right Impact Sensor.

Reconnect the vehicle body harness to the impact sensor.

Remove any special tools or jumper wires and reconnect all previously disconnected components - except the Bat-
tery.

WARNING: To avoid personal injury or death, turn the ignition on, then reconnect the battery.
Connect the scan tool to the Data Link Connector - use the most current software available.

Use the scan tool and erase the stored codes in all airbag system modules.

Turn the Ignition Off, and wait 15 seconds before turning the Ignition On.

Wait one minute, and read active codes and if there are none present read the stored codes.

Did the active Front Right Impact Sensor DTC return?

Yes

>> Go To 8

No

>> Repair is complete.

Perform the ORC VERIFICATION TEST - VER 1.
