Jeep Grand Cherokee WK. Manual - part 527





B210D-BATTERY VOLTAGE LOW

For the Power Seat System circuit diagram (Refer to 8 - ELECTRICAL/POWER SEATS - SCHEMATICS AND DIA-
GRAMS)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:Engine running, during seat motor operation.

•

Set Condition:This code is set immediately after the Seat Memory Module receives a low charging system
voltage message over the CAN B Bus or detects voltage under 9.5 volts on the (A110) Fused B(+) circuit.

Possible Causes

CHARGING SYSTEM VOLAGE LOW

(A110) FUSED B(+) CIRCUIT

SEAT MEMORY MODULE

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding.

Diagnostic Test

1.

CHECK PCM FOR CHARGING SYSTEM DTC

With the scan tool, read Powertrain Control Module DTC’s.

Are there any Charging System DTC’s set in the Powertrain Control Module?

Yes

>> (Refer to 8 - ELECTRICAL/CHARGING - DIAGNOSIS AND TESTING) for Charging System diagnostic

procedures.

No

>> Go To 2

Perform POWER SEAT SYSTEM VERIFICATION TEST – VER 1.

2.

VERIFY THAT DTC B210D-BATTERY VOLTAGE LOW IS ACTIVE

With the scan tool, record and erase DTC’s

Turn the ignition switch to the Off position then start the engine and operate the driver power seat.

With the scan tool, read DTC’s.

Does the DTC B210D-BATTERY VOLTAGE LOW reset?

Yes

>> Go To 3

No

>> The conditions that caused this code to set are not present at this time. Using the wiring diagram/sche-

matic as a guide, inspect the wiring and connectors.

Perform POWER SEAT SYSTEM VERIFICATION TEST – VER 1.

8N - 268

POWER SEATS - ELECTRICAL DIAGNOSTICS

WK

B210D-BATTERY VOLTAGE LOW (CONTINUED)

3.

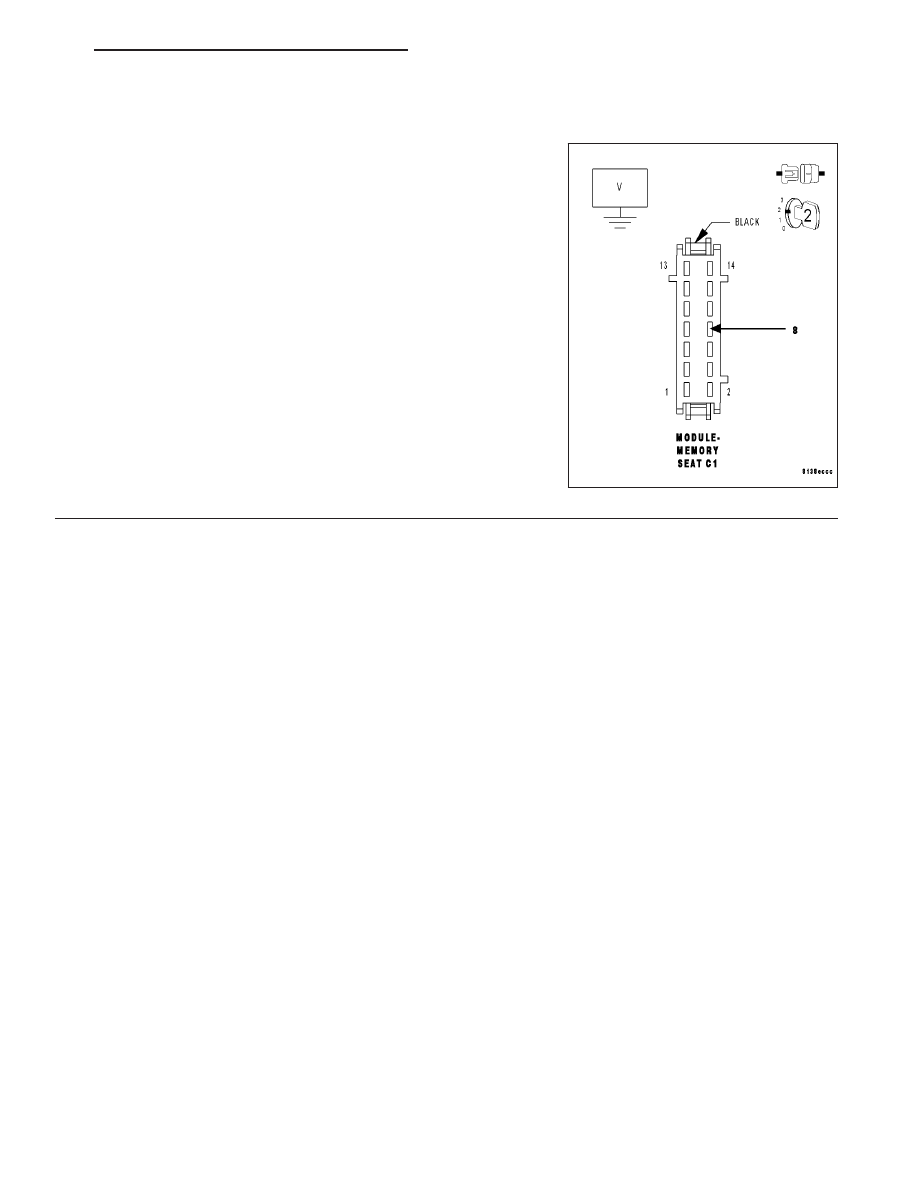

CHECK THE VOLTAGE ON THE (A110) FUSED B(+) CIRCUIT

Disconnect the Memory Seat Module connector.

NOTE: Check connectors - Clean and repair as necessary.
Start the engine and let idle.

Measure the voltage on the (A110) Fused B(+) circuit at the MSM con-
nector and compare to voltage at the vehicle battery.

Is the voltage at the MSM connector the same as measured at
the battery?

Yes

>> Replace the Memory Seat Module in accordance with the

service information.

Perform POWER SEAT SYSTEM VERIFICATION TEST –
VER 1.

No

>> Repair the (A110) Fused B(+) circuit as necessary.

Perform POWER SEAT SYSTEM VERIFICATION TEST –
VER 1.

WK

POWER SEATS - ELECTRICAL DIAGNOSTICS

8N - 269

B210E-BATTERY VOLTAGE HIGH

For the Heated Seat System circuit diagram (Refer to 8 - ELECTRICAL/HEATED SEATS - SCHEMATICS AND DIA-
GRAMS)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:Engine running, during seat operation.

•

Set Condition:This code is set immediately after the Memory Seat Module receives a high charging system
voltage message over the CAN B Bus or detects voltage over 16.5 volts on the (A110) Fused B(+) circuit.

Possible Causes

CHARGING SYSTEM VOLAGE HIGH

(A110) FUSED B(+) CIRCUIT

MEMORY SEAT MODULE

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding.

Diagnostic Test

1.

CHECK PCM FOR CHARGING SYSTEM DTC

With the scan tool, read Powertrain Control Module DTC’s.

Are there any Charging System DTC’s set in the Powertrain Control Module?

Yes

>> (Refer to 8 - ELECTRICAL/CHARGING - DIAGNOSIS AND TESTING) for Charging System diagnostic

procedures.

No

>> Go To 2

2.

VERIFY THAT DTC B210E-BATTERY VOLTAGE HIGH IS ACTIVE

With the scan tool, record and erase DTC’s

Turn the ignition switch to the Off position then start the engine and let run for one minute.

Attempt to operate the driver power seat.

With the scan tool, read DTC’s.

Does the DTC B210E-BATTERY VOLTAGE HIGH reset?

Yes

>> Go To 3

No

>> The conditions that caused this code to set are not present at this time. Using the wiring diagram/sche-

matic as a guide, inspect the wiring and connectors.

Perform POWER SEAT SYSTEM VERIFICATION TEST – VER 1.

8N - 270

POWER SEATS - ELECTRICAL DIAGNOSTICS

WK

B210E-BATTERY VOLTAGE HIGH (CONTINUED)

3.

CHECK THE VOLTAGE ON THE (A110) FUSED B(+) CIRCUIT

Disconnect the Seat Memory Module connector.

NOTE: Check connectors - Clean and repair as necessary.
Start the engine and let idle.

Measure the voltage on the (A110) Fused B(+) circuit at the MSM con-
nector and compare to voltage at the vehicles battery.

Is the voltage at the MSM connector the same as measured at
the battery?

Yes

>> Replace the Memory Seat Module in accordance with the

service information.

Perform POWER SEAT SYSTEM VERIFICATION TEST –
VER 1.

No

>> Repair the (A110) Fused B(+) circuit as necessary.

Perform POWER SEAT SYSTEM VERIFICATION TEST –
VER 1.

WK

POWER SEATS - ELECTRICAL DIAGNOSTICS

8N - 271
